Forum: Analoge Elektronik und Schaltungstechnik Hilfe bei der Identifizierung eines Steckers


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Richard (Gast)


Angehängte Dateien:

Lesenswert?

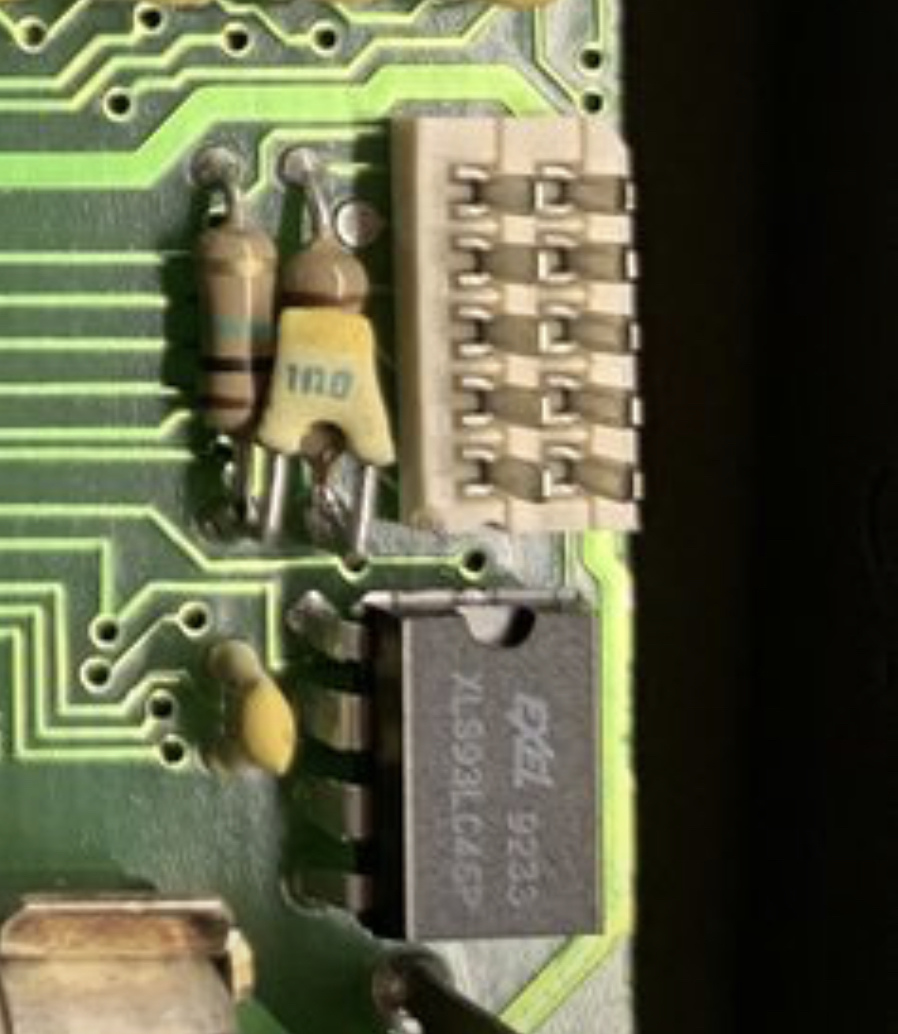

Ich suche das Gegenstück für den im Bildausschnitt gezeigten
Board-to-Board Steckverbinder, das Teil ist in einem alten Multimeter
(Normameter MP) Ende der 80er Jahre verbaut.

Leider führt meine Suche nicht zum Ziel, ich finde nur „modernes“ Zeug,
aber nichts was dazu passen würde.

Vielleicht kennt ja jemand den Steckertyp.

Viele Grüße
Richard

: Verschoben durch Moderator
von Unscharf geht gar nicht (Gast)


Lesenswert?

Richard schrieb:
> Vielleicht kennt ja jemand den Steckertyp.

Wenn das Foto unscharf wäre vielleicht;-)

von Holger R. (holgerr)


Lesenswert?

Wir haben schon hier im Forum eine ellenlange Diskusion
über den Unterschiet zwischen Bilder und Photos.
Solche miesen Bilder reinstellen geht garnicht.
HolgerR

von Richard (Gast)



Lesenswert?

Der Bildausschnitt stammt aus einem Forenpost, ich dachte eigentlich er
würde ausreichend für jemanden der besagte Steckerserie kennt. Immerhin
lässt sich sogar das Marking auf dem IC lesen, also sooo schlecht ist
das Bild auch wieder nicht, zur Größenreferenz ist der danebenliegende
DIP-8 mit abgebildet, ansonsten beschränkt er sich auf den relevanten
Bereich, das Dateiformat ist richtig gewählt und die Dateigröße füllt
auch keine Festplatte. Ich hätte nicht gedacht, das dieses Bild so
problematisch ist.

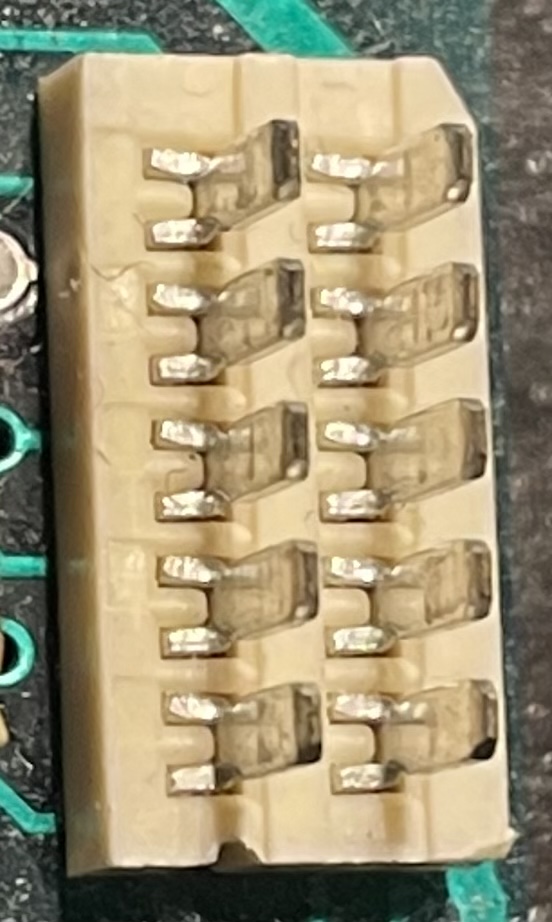

Ich habe mir jetzt mal die Mühe gemacht bessere Fotos zu machen,
schärfer ist mit meinem Equipment nicht möglich.

Das Raster dürfte wenn ich mich nicht vermessen habe 2.0mm in die Länge
und 2.5mm in der Breite sein.

Ein Pin hat die Maße LxBxH: 1.3mm x 0.4mm x 3.5mm, die Höhe ist gemessen
ab dem weißen Kunststoff.

Der Kunststoff hat die Maße LxBxH: 12.0mm x 6.0mm x 2.5mm.

von Paul (Gast)


Lesenswert?

Richard schrieb:
> ich dachte eigentlich er
> würde ausreichend für jemanden der besagte Steckerserie kennt

Tut er auch, diese Leute gibt hier nur nicht mehr, die haben das Forum
vor langem verlassen. Hier treiben sich nur noch Leute rum, die was zum
Meckern suchen und sich auf jede Kleinigkeit stürzen um jemanden runter
zu machen.
Oft werden Postings dafür mit Gewalt falsch verstanden oder die Augen zu
gemacht im Bilder nicht zu erkennen.

von Peter N. (alv)


Lesenswert?

Paul schrieb:
> diese Leute gibt hier nur nicht mehr, die haben das Forum
> vor langem verlassen.

Wo sind die hingegangen? Vielleicht könnte man da auch hin?

von Unscharf geht gar nicht (Gast)


Lesenswert?

Holger R. schrieb:
> Wir haben schon hier im Forum eine ellenlange Diskusion
> über den Unterschiet zwischen Bilder und Photos.

Dein Unsinn wird nicht besser nur weil Du ihn in verschiedenen Threads
wiederholst.

von Mr. Potatocam (Gast)


Lesenswert?

Als Strafe fürs Meckern nun das Gegenstück in einem Bild, dessen
Qualität  alles relativiert

https://sigrok.org/wimg/8/83/Norma_DM9x0_Interface_Board_2.JPG

https://sigrok.org/wimg/9/90/Norma_DM950_7.JPG

Interface installirt
https://sigrok.org/wimg/a/a5/Norma_DM950_8.JPG

https://sigrok.org/wiki/Norma_DM950

Siemens hatte natürlich auch unter eigenem Namen die Sachen vermarktet,
und dann GOSSEN GRUNDIG ENERDIS

von Karl (Gast)


Lesenswert?

Peter N. schrieb:
> Paul schrieb:
>> diese Leute gibt hier nur nicht mehr, die haben das Forum
>> vor langem verlassen.
>
> Wo sind die hingegangen? Vielleicht könnte man da auch hin?

Facebook. Kann man schneller posten und lesen

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Flachkabelstecker mit flachen Stiften sind selten.

Es gibt die breiten Power-Verbinder Harting mit 5,08mm Raster nach DIN
41612, viel zu groß
https://de.farnell.com/c/steckverbinder/leiterplattensteckverbinder-din-41612?produktpalette=type-f

und sehr kleine rote Micro-MaTch von AMP aber mit versetztem Raster:
https://www.digikey.de/de/products/detail/te-connectivity-amp-connectors/7-215083-6/1955765

Auch Stecker mit flachen Stiften im KFZ sind zu groß

: Bearbeitet durch User
von Richard (Gast)


Lesenswert?

Paul schrieb:
> Richard schrieb:
>> ich dachte eigentlich er
>> würde ausreichend für jemanden der besagte Steckerserie kennt
>
> Tut er auch, diese Leute gibt hier nur nicht mehr, die haben das Forum
> vor langem verlassen. Hier treiben sich nur noch Leute rum, die was zum
> Meckern suchen und sich auf jede Kleinigkeit stürzen um jemanden runter
> zu machen.
> Oft werden Postings dafür mit Gewalt falsch verstanden oder die Augen zu
> gemacht im Bilder nicht zu erkennen.

Das kann ich nicht bewerten, ich empfand das Bild im Startpost einfach
nicht so schlimm, da habe ich hier im Forum schon deutlich schlimmeres
gesehen.

Mr. Potatocam schrieb:
> Als Strafe fürs Meckern nun das Gegenstück in einem Bild, dessen
> Qualität  alles relativiert
>
> https://sigrok.org/wimg/8/83/Norma_DM9x0_Interface_Board_2.JPG

Diese Bilder habe ich auch bereits gefunden, aber wie auch selbst
erkannt, die taugen überhaupt nichts.

Christoph db1uq K. schrieb:
> Flachkabelstecker mit flachen Stiften sind selten.

Es handelt sich hier um einen Board-to-Board Steckverbinder, ob es auch
ein Gegenstück für Flachbandkabel gibt weiß ich nicht, über diese
„Stiftleiste“ wird normalerweise ein Schnittstellenmodul aufgesteckt.

Meine Hoffnung ist es, das hier jemand zufällig diese Art von
Steckverbinder kennt.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Ich habe meine alten Siemens-Datenbücher nach Steckverbindern
durchsucht.

2mm-Raster ist für die 80er ziemlich exotisch, da waren grobere Raster
üblich. Wenn es um Leiterplatten ging wurde meistens 2,54mm genommen,
nur für vor allem amtliche deutsche Anwendungen, z.B. Telefon, gab es
auch glatte Millimeter.

Und ein ungleiches Maß 2 / 2,5mm ist noch unüblicher. Ich habe eine
Bauform gefunden, die 2 / 5mm hat, Würth beispielsweise. Aber dann noch
Flachstifte -nein. Sind es 2,50 oder 2,54 mm?

Siemens hat diese Flachstiftstecker als "Messerleiste" bezeichnet,
leider benutzen das andere auch für quadratische Stifte, was die Suche
erschwert.

von Mr. Potatocam (Gast)


Lesenswert?

Richard schrieb:
> Mr. Potatocam schrieb:
>> Als Strafe fürs Meckern nun das Gegenstück in einem Bild, dessen
>> Qualität  alles relativiert
>>
>> https://sigrok.org/wimg/8/83/Norma_DM9x0_Interface_Board_2.JPG
>
> Diese Bilder habe ich auch bereits gefunden, aber wie auch selbst
> erkannt, die taugen überhaupt nichts.

Inwieweit ist ein Bild, das ein Gegenstück (also die bisher noch nicht
gezeigte Buchse) zeigt, völlig untauglich? Hängt ja auch vom Betrachter
ab, was er erkennen kann und ob da eine Anbindung an Erinnerungen
möglich ist.

Ist vielleicht Ansichtssache, was genau man als unnütz erachtet, wenn
ich den Eindruck gehabt hätte, das Bild sei unnütz, hätte ich das
jedenfalls nicht präsentiert. Bildmeckerer

von Richard (Gast)


Lesenswert?

Christoph db1uq K. schrieb:
> Ich habe meine alten Siemens-Datenbücher nach Steckverbindern
> durchsucht.

Der Stecker muss nicht zwangsläufig von Siemens sein, das Gerät stammt
vom österreichischen Hersteller Norma.

> 2mm-Raster ist für die 80er ziemlich exotisch, da waren grobere Raster
> üblich. Wenn es um Leiterplatten ging wurde meistens 2,54mm genommen,
> nur für vor allem amtliche deutsche Anwendungen, z.B. Telefon, gab es
> auch glatte Millimeter.

Es war eher in den späten 80er Jahren. Google liefert die Zahlen 1988
und 1989.

> Und ein ungleiches Maß 2 / 2,5mm ist noch unüblicher. Ich habe eine
> Bauform gefunden, die 2 / 5mm hat Würth beispielsweise. Aber dann noch
> Flachstifte -nein. Sind es 2,50 oder 2,54 mm?

Schwer zu sagen, mit dem Messschieber habe ich 2,5 gemessen, es kann
aber auch durchaus 2,54 sein, die Abweichung ist immerhin kleiner als
die Auflösung des Messschiebers.

> Siemens hat diese Flachstiftstecker als "Messerleiste" bezeichnet,
> leider benutzen das andere auch für quadratische Stifte, was die Suche
> erschwert.

Den Begriff habe ich auch schon probiert, finde aber überwiegend nur
Steckverbinder für Eurokarten damit.

Mr. Potatocam schrieb:
> Inwieweit ist ein Bild, das ein Gegenstück (also die bisher noch nicht
> gezeigte Buchse) zeigt, völlig untauglich? Hängt ja auch vom Betrachter
> ab, was er erkennen kann und ob da eine Anbindung an Erinnerungen
> möglich ist.

Ich gebe dir recht, das es Sinn macht die „unbekannte“ Seite zu sehen,
ich wollte nur anmerken, das die Bilder für jemanden der den Stecker gar
nicht kennt nicht wirklich etwas bringt. Für mich sieht das Gegenstück
auf dem Bild mangels Schärfe genauso aus wie die andere Seite.

von Richard (Gast)


Lesenswert?

Inzwischen habe ich herausgefunden, was das für ein Stecker ist, es ist
eine alte (bereits abgekündigte) Serie von Molex.

Antwort schreiben
