Üblicherweise sind die 16x2 Displays ja in der Größe 6,6 cm (2,6") erhältlich. Für meine Anwendung ist das Display aber leider zu breit. Ich bräuchte eines von max. ca. 5 cm Breite. Gibt's sowas irgendwo? Angeschlossen ist es an einen Arduino Nano. Hilfe bei der Suche willkommen.
Christoph K. schrieb: > Gibt's sowas irgendwo? Selbstverständlich. Dieses hier (SLC1602I) ist beispielsweise ca. 40mm breit: https://www.aliexpress.com/item/4000386892544.html
Johnny B. schrieb: > Christoph K. schrieb: >> Gibt's sowas irgendwo? > > Selbstverständlich. > Dieses hier (SLC1602I) ist beispielsweise ca. 40mm breit: > https://www.aliexpress.com/item/4000386892544.html Danke. Ich wußte es, nur Aliexpress. Da muß ich dann wieder 4 Wochen warten. (8 Wochen in diesem Fal)
:
Bearbeitet durch User
Christoph K. schrieb: > nur Aliexpress Ja wird leider immer schlimmer; der Westen schafft sich langsam selber ab...
Christoph K. schrieb: > ca. 5 cm Breite https://shop.lcd-module.de/text-displays/anzahl-zeichen-pro-zeile/12-16/anzahl-zeilen/2-2/gesamtbreite-%5Bmm%5D/36-58.html
Johnny B. schrieb: >> nur Aliexpress > > Ja wird leider immer schlimmer; der Westen schafft sich langsam selber > ab... Wieso blos können, in Germanien, die kleinen Händler vom Ertrag der wenigen Kleinaufträge nicht überleben? Mein Tipp an die Last Generation: "Geiz ist Geil" stimmt halt einfach nicht ... ist viel, viel zu kurz gedacht ...
Bauform B. schrieb: > Christoph K. schrieb: >> ca. 5 cm Breite > > https://shop.lcd-module.de/text-displays/anzahl-zeichen-pro-zeile/12-16/anzahl-zeilen/2-2/gesamtbreite-%5Bmm%5D/36-58.html Danke. Das ist hilfreich. Qualität hat halt ihren Preis.
Jester schrieb: > Wieso blos können, in Germanien, die kleinen Händler vom Ertrag der > wenigen Kleinaufträge nicht überleben? Weil viele von denen Produkte gar nicht verkaufen wollen, sondern wollen, daß man ihre Vertriebler um ein Angebot anbettelt, für das sie alles mögliche und unmögliche von einem wissen wollen, weil sie in ihrem Wahn immer einen Großauftrag erhoffen. Daß bereits die einfache Nennung eines Einzelpreises den Vorgang abkürzen könnte und viel, viel Arbeit und Nervkram einsparen könnte, das kommt denen nicht in den Sinn. Wenn diese Händler nicht so blöd wären, würden sie zweigleisig fahren: Kleinmengen mit Festpreisen in einer automatisierten Warenwirtschaft, Großmengen wie gehabt mit Vertrieblern, Angeboten, Sonderkonditionen, gemeinsamen Puffbesuchen und dem ganzen Programm.
Émile schrieb: > Wenn diese Händler nicht so blöd wären, würden sie zweigleisig fahren: > Kleinmengen mit Festpreisen in einer automatisierten Warenwirtschaft, > Großmengen wie gehabt mit Vertrieblern, Angeboten, Sonderkonditionen, > gemeinsamen Puffbesuchen und dem ganzen Programm. Realisiere doch deine höchst lukrative Geschäftsidee! Die Menschheit wird es dir auf ewig danken.
Hi
>Danke. Das ist hilfreich. Qualität hat halt ihren Preis.
Na ja. Bei Reichelt kosten die DOG-Displays fast die Hälfte.
MfG Spess
spess53 schrieb: > Hi > >>Danke. Das ist hilfreich. Qualität hat halt ihren Preis. > > Na ja. Bei Reichelt kosten die DOG-Displays fast die Hälfte. Bei den DOGs stets beachten ob die Beleuchtung im Preis drin ist!
spess53 schrieb: > Hi > >>Danke. Das ist hilfreich. Qualität hat halt ihren Preis. > > Na ja. Bei Reichelt kosten die DOG-Displays fast die Hälfte. > > MfG Spess Danke. Noch besser.
Angehängte Dateien:
Christoph K. schrieb: > Gibt's sowas irgendwo? Ja, wobei die Frage ist, ob der Displayausschnitt oder die Platine unter 5cm sein soll. Die Schrift wird damit zumindest auch kleiner. spess53 schrieb: > Bei Reichelt kosten die DOG-Displays fast die Hälfte. Das abgebildete gab es jedenfalls für 1.95 bei Pollin. Na ja, der frühe Vogel fängt den Wurm, nützt ihm jetzt auch nichts. Christoph K. schrieb: > Da muß ich dann wieder 4 Wochen warten Du hättest dir deinen Wunsch auch vor Weihnachten ausdenken können. https://www.ebay.de/itm/385247168057
Michael B. schrieb: > Das abgebildete gab es jedenfalls für 1.95 bei Pollin. Solche gibts auch außerhalb der Resterampe. https://www.digikey.de/de/products/detail/newhaven-display-intl/NHD-02161Z-FSY-YBW-C/1701165
Angehängte Dateien:
-
68 KB

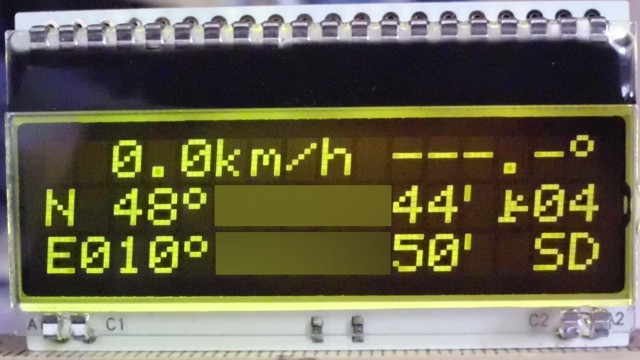

Wenns 55mm haben darf und 3x16 Zeichen ..... davon hätte ich noch ein paar rum liegen.
Crazy H. schrieb: > Wenns 55mm haben darf und 3x16 Zeichen ..... davon hätte ich noch ein > paar rum liegen. Hätte ich das gewußt. Das wird hier ja immer besser. Kannst Du mir eine PN schicken?
Christoph K. schrieb: > Hätte ich das gewußt. Das wird hier ja immer besser. Kannst Du mir eine > PN schicken? Hast du ja schon gemacht und ich geantwortet :-)
Lassen sich diese DOG Displays direkt an den I2C-Adapter für die 1602 anschließen?
Es gibt ja nur ein DOG und keine Nachbauten... Die DOG von lcd-module.de werden direkt und ohne Adapter mit I2C angesteuert.
Bauform B. schrieb: > Es gibt ja nur ein DOG und keine Nachbauten... Die DOG von > lcd-module.de > werden direkt und ohne Adapter mit I2C angesteuert. Und laut meinem DB können die nur 4-/8-Bit und SPI, kein I2C.
:
Bearbeitet durch User
Crazy H. schrieb: > Bauform B. schrieb: >> Es gibt ja nur ein DOG und keine Nachbauten... Die DOG von >> lcd-module.de >> werden direkt und ohne Adapter mit I2C angesteuert. > > Und laut meinem DB können die nur 4-/8-Bit und SPI, kein I2C. Ja, aber es gibt doch dieses I2C zu parallel interface, das man direkt auf die HD44780 Lötpins auflöten kann. Habe die Pinbelegung jetzt noch nicht verglichen.
Ich hab solche Displays (DOGM162) schon über einen PCF9555 via I2C und 8-Bit betrieben, aber ich meine, daß diese Aufsteckmodule (die sicher nicht pinkompatibel sind!) mit 4-Bit arbeiten. Du müßtest die Pinbelegung anpassen und der Original-Treiber mit HD44780 wird auch nicht funktionieren. Auf den DOGM ist ein ST7036-Controller.
Hi
>Und laut meinem DB können die nur 4-/8-Bit und SPI, kein I2C.
Inkorrekt! DOGS104-A, DOGS164-A und DOGM204-A besitzen auch ein
I2C-Interface.
NfG Spess
Crazy H. schrieb: > Ich hab solche Displays (DOGM162) schon über einen PCF9555 via I2C und > 8-Bit betrieben, aber ich meine, daß diese Aufsteckmodule (die sicher > nicht pinkompatibel sind!) mit 4-Bit arbeiten. > Du müßtest die Pinbelegung anpassen und der Original-Treiber mit HD44780 > wird auch nicht funktionieren. Auf den DOGM ist ein ST7036-Controller. Ich will den 1602 (HD44780) ersetzen in der Schaltung durch einen DOGM163. Derzeit ist der 1602 mit 4-Bit angeschlossen. Bin noch auf der auf der Suche nach einem Schaltbild, um das DOGM-Display anzuschließen. Eine Library habe ich ausfindig gemacht. Ich glaube, hier in MC.net hat auch jemand eine Library gepostet (ein paar C-Routinen), hatte ich gestern irgendwo gefunden.
Christoph K. schrieb: > Crazy H. schrieb: >> Ich hab solche Displays (DOGM162) schon über einen PCF9555 via I2C und >> 8-Bit betrieben, aber ich meine, daß diese Aufsteckmodule (die sicher >> nicht pinkompatibel sind!) mit 4-Bit arbeiten. >> Du müßtest die Pinbelegung anpassen und der Original-Treiber mit HD44780 >> wird auch nicht funktionieren. Auf den DOGM ist ein ST7036-Controller. > > Ich will den 1602 (HD44780) ersetzen in der Schaltung durch einen > DOGM163. Warum keinen DOGS164? Der kann direkt I2C. https://www.lcd-module.de/fileadmin/pdf/doma/dogs164.pdf fchk
:
Bearbeitet durch User
Frank K. schrieb: > Christoph K. schrieb: >> Crazy H. schrieb: >>> Ich hab solche Displays (DOGM162) schon über einen PCF9555 via I2C und >>> 8-Bit betrieben, aber ich meine, daß diese Aufsteckmodule (die sicher >>> nicht pinkompatibel sind!) mit 4-Bit arbeiten. >>> Du müßtest die Pinbelegung anpassen und der Original-Treiber mit HD44780 >>> wird auch nicht funktionieren. Auf den DOGM ist ein ST7036-Controller. >> >> Ich will den 1602 (HD44780) ersetzen in der Schaltung durch einen >> DOGM163. > > Warum keinen DOGS164? Der kann direkt I2C. Danke für den Vorschlag. Ad 1: ich habe einen Haufen Displays des Typs DOGM163 hier übers Forum von einem netten Helfer erhalten. Ad 2: wenn ich bisher die 1602 mit 4-bit anschließen konnte, so tut der Anschluß des DOGM163 jetzt auch nicht besonders weh, was den Pin-Verbrauch angeht. Ich gewönne nur 2 Pins. Und Knappheit besteht im Moment nicht. > > https://www.lcd-module.de/fileadmin/pdf/doma/dogs164.pdf > > fchk Zum Anschluß: die DOGM Displays sind alle ausschließlich für 3,3V, richtig? Mein Arduino Nano bekommt 5V. Kann ich die 3,3V am Arduino abgreifen? Da messe ich momentan 3,75V (muß vielleicht etwas belastet werden?)
:
Bearbeitet durch User
Christoph K. schrieb: > Zum Anschluß: die DOGM Displays sind alle ausschließlich für 3,3V, > richtig? > Mein Arduino Nano bekommt 5V. Kann ich die 3,3V am Arduino abgreifen? Da > messe ich momentan 3,75V (muß vielleicht etwas belastet werden?) Lesen bildet: https://www.lcd-module.de/pdf/doma/dog-m.pdf " * SPANNUNGSVERSORGUNG +3,3V ODER +5V SINGLE SUPPLY (typ. 250μA) * KEINE ZUS. SPANNUNGEN ERFORDERLICH " Steht gleich auf der ersten Seite drauf. Muss man nur lesen. Bedenke, dass die externe Beschaltung und die softwaremäßige Initialisierung für 3.3V Betrieb und 5V Betrieb unterschiedlich ist. Auch das siehst Du, wenn Du anfängst zu lesen und erst anschließend zu fragen. Natürlich muss die Versorgungsspannung des Displays mit den Spannungspegeln des Prozessors übereinstimmen. Wenn die IOs bei High 3.3V liefern, musst Du zwingend das Display auch mit 3.3V betreiben, bei einer IO-Spannung von 5V muss das Display auch mit 5V betrieben werden, weil sonst der Controller beschädigt wird. fchk
Nichtsdesdotrotz haben die Zeilen-DOGM mit ST7036 kein I2C. Ich denke ich hatte alle DOG-Displays schon in den Fingern und nur die grafischen haben I2C.
Hi >Nichtsdesdotrotz haben die Zeilen-DOGM mit ST7036 kein I2C. Dann lies die Tabelle: https://www.lcd-module.de/produkte-lcd-oled-tft-hmi-display-industrie-medizintechnik/dog.html MfG Spess
Ok die kannte ich noch nicht schäm ..... aber die haben auch ned den ST7036 :-P @Christoph: Wieso nicht SPI. Da bleiben ein paar Leitungen über und schneller ists auch.
:
Bearbeitet durch User
Crazy H. schrieb: > Ok die kannte ich noch nicht schäm > > ..... aber die haben auch ned den ST7036 :-P > > @Christoph: Wieso nicht SPI. Da bleiben ein paar Leitungen über und > schneller ists auch. Denke, SPI wäre tatsächlich eine Option. Dazu muß ich Pin 23 PSB auf L legen? Gibt es irgendwo eine Schaltung oder Sketch mit Arduino nano?
:
Bearbeitet durch User
H > Gibt es irgendwo eine Schaltung oder Sketch mit Arduino nano? Sag mal. Kannst du irgend etwas selbst in die Reihe Bringen? >Ein Sketch (engl.: Skizze) ist eine kurze komödiantische Szene, die einer >reduzierten Handlung folgt und meist mit einer prägnanten Schlusspointe >abschließt. Sie ist stilistisch wie inhaltlich mit Kabarett und Comedy >verwandt und kann auch als „ge(schau)spielter Witz“ verstanden werden. Mein Favorit: Dieter Hildebrand Hatte aber nichts mit programmieren am Hut. Die DOG-Dsiplays (Text und Grafik)hatte ich schon vor über 10 Jahren unter Assembler im Griff. Und du bekommst nicht mal dass primitivste in die Reihe. Lern programmieren und Schaltungstechnik und vergiss dieses Arduinogedöhns. MfG Spess i
Nun und wo anders heißen Programme seit einiger Zeit App .... find ich auch blöd. Es gab früher mal Auto-Sketch .... ein einfaches CAD-Programm. Aber mal ehrlich, es steht doch alles im Datenblatt drin :-)
:
Bearbeitet durch User
Crazy H. schrieb: > Es gab früher mal Auto-Sketch .... ein einfaches CAD-Programm. Das hieß auch so, weil man via Text zeichnen konnte. @ TO. Gibt es ein Grund für ein LCD-Display. Ansonsten gibt es sehr süße kleine Oled's die das auch können für 3 Euro bei der Amazone. ;)
Crazy H. schrieb: > Schlaumaier schrieb: >> @ TO. Gibt es ein Grund für ein LCD-Display. > > Das gibt es sowieso nicht ;-) An anderer Stelle habe ich die OLED Displays schon eingesetzt. Hier geht es um ein Bedienpanel für einen Midicontroller. Da brauche ich nur ein paar Werte anzuzeigen und so ein Display paßt gut da hinein. Dezent und Beleuchtungsstärke einstellbar. Paßt auch stilistisch zu Midi-Bedienung.
:
Bearbeitet durch User
Spess53 schrieb: > Die DOG-Dsiplays (Text und Grafik)hatte ich schon vor über 10 Jahren > unter Assembler im Griff. Und du bekommst nicht mal dass primitivste in > die Reihe. Lern programmieren und Schaltungstechnik und vergiss dieses > Arduinogedöhns. Was willst du der Menschheit eigentlich mitteilen, abgesehen davon, dass du der Tollste bist? Entscheidend ist doch, was hinten rauskommt. Elektronik und Benutzer ist es im Grunde völlig egal, ob da nun dein genialer Assember-Code oder ein Arduino-Sketch werkelt.
Christoph K. schrieb: > Sketch heißen auch die Arduino IDE Programme. Aber genau aus dem Grund: weil sie ein Witz sind.
Michael B. schrieb: > Christoph K. schrieb: >> Sketch heißen auch die Arduino IDE Programme. > > Aber genau aus dem Grund: weil sie ein Witz sind. Laberkopp ist leider Programm.
Hi >Entscheidend ist doch, was hinten rauskommt. Elektronik und Benutzer ist >es im Grunde völlig egal, ob da nun dein genialer Assember-Code oder ein >Arduino-Sketch werkelt. Beim TO kommt aber, außer herum jammern, nichts hinten heraus. MfG Spess
Oder das Projekt gleich umstellen und ein 0,96" bzw. 1,3" (128x64) OLED nehmen. Da passen locker 6x20 Zeichen gut lesbar drauf. Mit I2C-Bus spart das auch einige Pins am Controller ein. Wenn es noch kleiner werden soll, dann ein 0,91" OLED mit 128x32 Pixel. Für 2 Zeilen Text ist das auch gut. 4 Zeilen wird dann schon winzig.
Bernhard S. schrieb: > Oder das Projekt gleich umstellen und ein 0,96" bzw. 1,3" (128x64) OLED > nehmen. Für Kinderkram sicherlich ganz nett, für komplexere Geschichten besser nicht: Diese OLEDs haben keinen eigenen Zeichensatz und benötigen viel Speicher im A*-Nano, was mir heftig Ärger bereitet hat. Der Hit ist die Adafruit_SSD1306-Library, mehr Speicherverbrauch geht kaum noch. Was die Leuchtdichte angeht, sind die in heller Umgebung kaum ablesbar. Es gibt auch Kommentare, die von einer schlechten Lebensdauer sprechen.

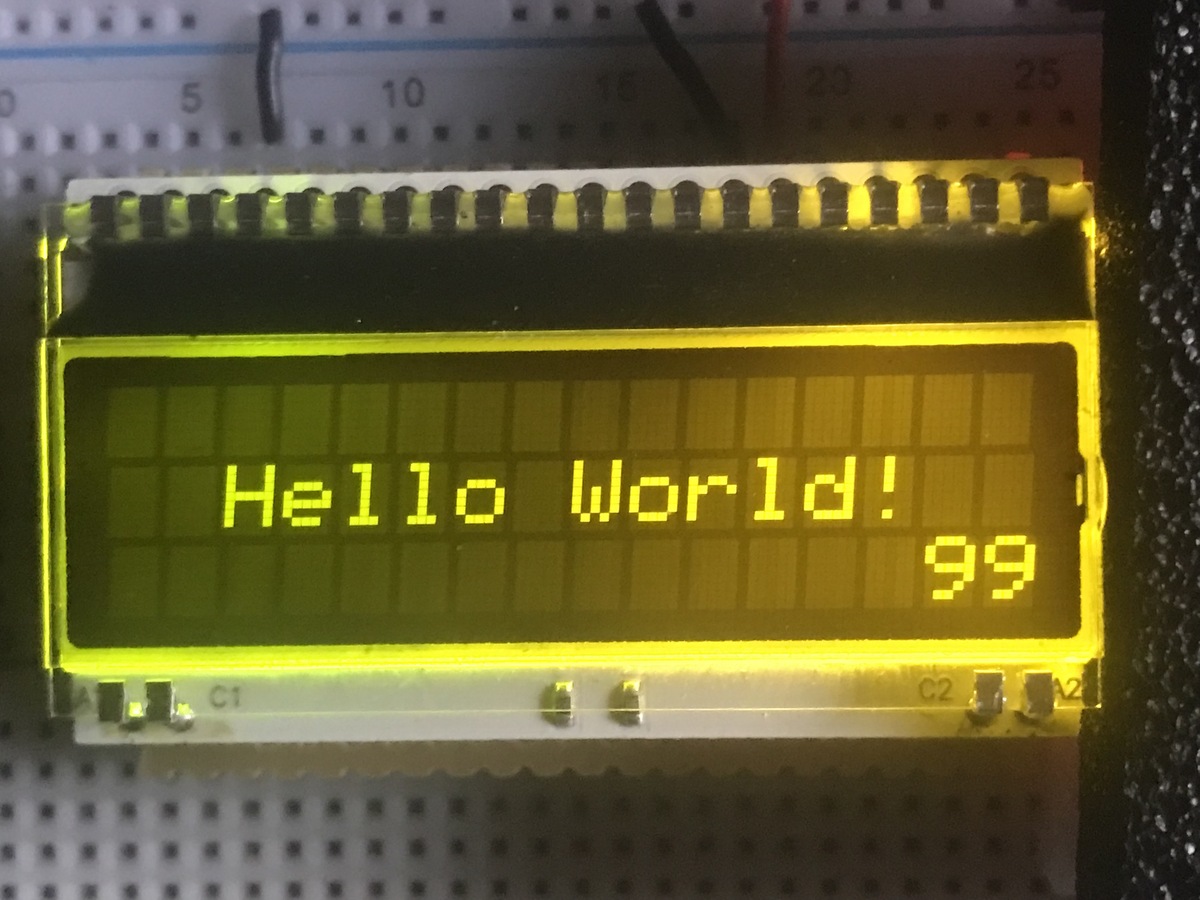

Habe jetzt die (so gut wie) geschenkten EA DOGM163S-A in Betrieb genommen. Im 4bit Mode an Arduino Nano angeschlossen. Code von dieser Seite https://cool-web.de/arduino/dogm163-lcd-an-arduino-nano-im-4bit-modus-und-5v-betreiben.htm genommen. Copy/Paste in Arduino, lief sofort (abgesehen von einem Syntax Fehler, den der Autor absichtlich eingebaut hatte, damit man nicht einschläft) Hatte ja ein paar Stück zum Ausprobieren. Betreibe die Hintergrundbeleuchtung im Parallelmode mit 47 Ω Vorwiderstand. Allerdings erst mal von der Hintergrundbeleuchtung zuviel abgepellt, den Diffusor gleich mitgenommen. Und dann noch versucht, das Flußmittel mit Alkohol wegzupinseln, wobei Alkohol ins Display gelaufen ist :-( Was mir allerdings bei allen Displays auffällt: der Kontrast ist mies, die Helligkeit ist nicht so toll. Guckt man senkrecht auf das Display, sieht man so gut wie gar nichts, guckt man schräg, geht es, aber schwach. Schaut man sich den Treibercode an, so steht da:
1 | lcdWriteCmd(0b01010011); |
2 | // ^^^^--------- Power/ICON control/Contrast set |
3 | // ^-------- I_ON = 0 = ICON display off (1=on) |
4 | // ^------- B_ON = 0 = booster circuit off (1=on) |
5 | // ^^----- Contrast = 11 (C5,C4,C3,C2,C1,C0 can only be set when internal follower is used (OPF1=0,OPF2=0)) |
6 | |
7 | lcdWriteCmd(0b01101111); |
8 | // ^^^^--------- Follower control |
9 | // ^-------- F_ON = 1 = follower circuit on/off (Fon must be set to “Low” if (OPF1, OPF2) is not (0,0)) ???? |
10 | // ^^^----- Rab2,Rab1,Rab0 = ???. V0 generator amplified ratio. Rab2,Rab1,Rab0 can only be set when internal follower is used (OPF1=0,OPF2=0). They can adjust the amplified ratio of V0 generator |
11 | |
12 | lcdWriteCmd(0b01111111); |
13 | // ^^^^--------- Contrast set(low byte) |
14 | // ^^^^----- I_ON = 0 = ICON display off (1=on) |
15 | // C5,C4,C3,C2,C1,C0 can only be set when internal follower is used (OPF1=0,OPF2=0) |
Demnach wäre der Kontrast so schon maximal. Da steht noch was von einem Follower. Der scheint eingeschaltet. Aber was OPF1, OPF2 sind, finde ich nirgends. Hilfe willkommen.
:
Bearbeitet durch User
Manfred schrieb: > Diese OLEDs haben keinen eigenen Zeichensatz und benötigen viel Speicher > im A*-Nano, was mir heftig Ärger bereitet hat. Vermutlich hast du eine der üblichen Grafik-fähigen Bibliotheken verwendet. Wenn man sich auf die Ausgabe von Text mit 5x8 Font beschränkt, brauchen sie auf dem ansteuernden Mikrocontroller gar keinen RAM Puffer und nur ein halbes kB Flash für den Zeichensatz.
:
Bearbeitet durch User
Weiß nicht, ob dir das was bringt, aber das ist mein Init. Nur der
Kontrastwert ist nicht für den Displaytyp. Vergiß die x-Bit x-Zeilen im
Code, das wird per SPI angesteuert ;-)
Procedure DOGM_Init; // 8-Bit, 3.3V, 3-zeilig
Begin
LCDReset:=0;
mDelay(50);
LCDReset:=1;
LCDCtrl($39); // 8-Bit, 3 Zeilen,
InstructionSet 1
LCDCtrl($15); // BS: 1/4 (3.3V), 3 Zeilen
%0001 1101
LCDCtrl($55); // Booster ein, Contrast C5
& C4 Bit0&1
LCDCtrl($6E); // Follower-Control
LCDCtrl($72); // Contrast C3, C2, C1 & C0
Bit 0-3
LCDCtrl($38); // 4-Bit, 3 Zeilen,
InstructionSet 0
LCDCtrl($0C); // Display on, Cursor off
LCDCtrl($01); // Clear Display
LCDCtrl($06); // Cursor AutoIncrement
End DOGM_Init;
Procedure DOGM_Contrast(Contrast:Byte); // Contrast-Werte 0-63
Var HC, LC :Byte;
Begin
HC:=(Contrast and %00110000) Div 16; // Contrast C5 & C4
LC:=Contrast and %00001111; // Contrast C3, C2, C1 & C0
LCDCtrl($39); // 4 Bit, 3 Zeilen,
InstructionSet 01
LCDCtrl($70 or LC); // Contrast C3, C2, C1 & C0
LCDCtrl($5C or HC); // Booster ein, Contrast C5
& C4
LCDCtrl($38); // 4 Bit, 3 Zeilen,
InstructionSet 00
End DOGM_Contrast;
:
Bearbeitet durch User
Angehängte Dateien:
-
220 KB
@crazy_h: Danke! Ich müßte also nur mit verschiedenen Kontrastwerten probieren, wenn ich das richtig verstehe. Ich habe das Treiberpaket noch mal gewechselt und eines aus dem Arduino-Forum genommen: https://forum.arduino.cc/t/library-for-electronic-assembly-dog-displays/36988 Anbei ein Bild, wie das Display im Moment aussieht. Man sieht eben die Dot-Matrix durchscheinen. Auch finde ich die Displayausleuchtung nicht so besonders. Nicht so gleichmäßig. Habe mir noch mal ein neues backlight-Modul bestellt.
Das ist bei den DOGM163S-A und allen anderen invertierten LCDs immer sche...e. Ich hatte mal ein paar Bekannte, die wollten eine Schaltung (12 Stück) mit dem 2-zeiligen dieses Typs und blauer HG-Beleuchtung, obwohl ich mehrfach davon abgeraten habe (Outdoor-Anwendung!). Was soll ich sagen? Alle 12 Schaltungen kamen nach und nach zurück und es wurde ein W-A (schwarz auf weiß) eingebaut. Diese S-A kann man verwenden, wenn sie nicht bei hellem Umgebungslicht abgelesen werden sollen.
