Forum: Mikrocontroller und Digitale Elektronik Wer kennt dieses AVR-Board?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Bodo M. (bodo_75)


Angehängte Dateien:

Lesenswert?

Hallo Allezusammen,

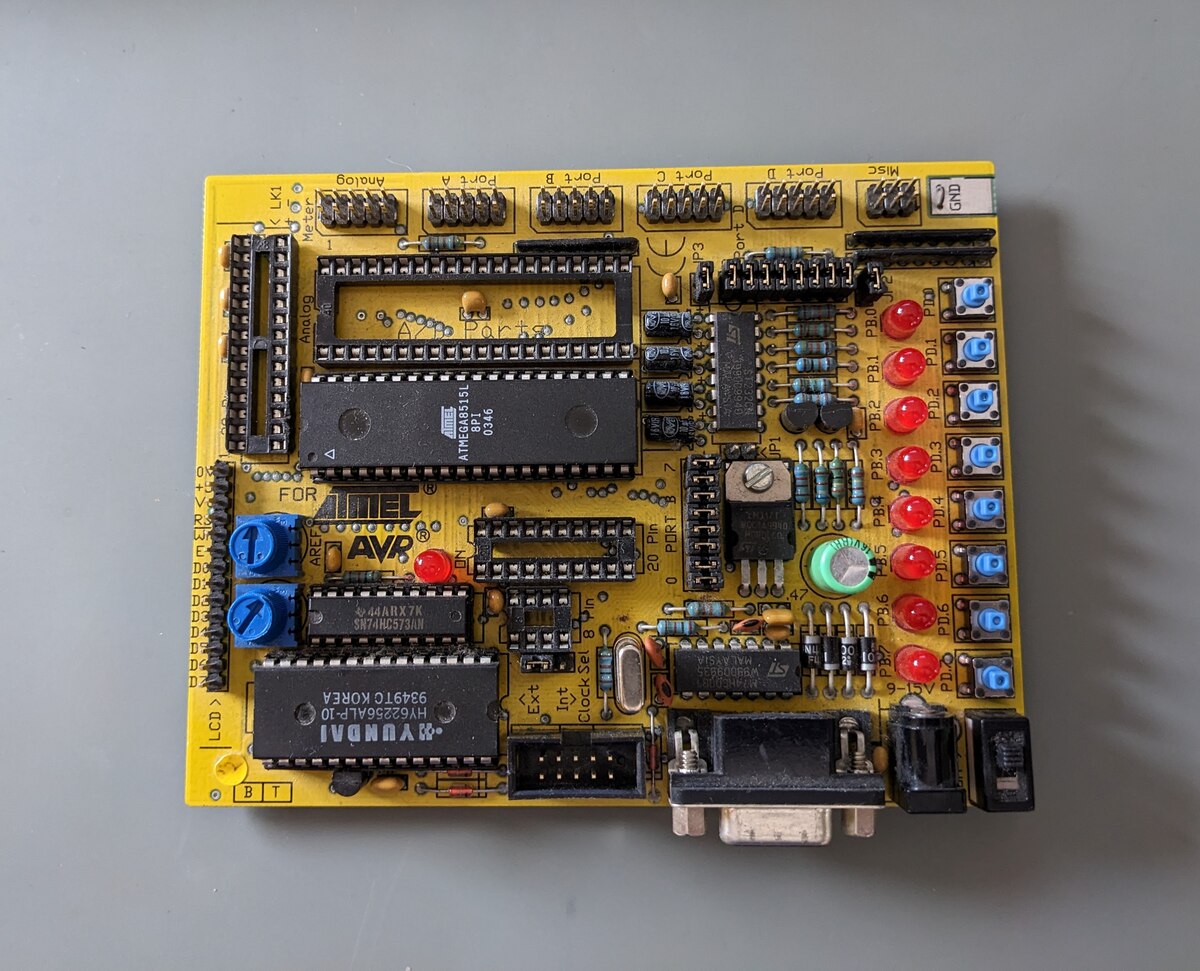

kennt jemand das abgebildete Board. Ich habe es in meinen
unergründlichen Tiefen gefunden. Wenn ich den Namen kenne, kann ich nach
Unterlagen suchen.
So auf die Schnelle habe ich unter "Kanda" nichts gefunden.
Ist der 10polige Stecker zwischen RAM und Sub-D-Buchse ein ISP?

Viele Grüße
Bodo

von Stefan F. (Gast)


Lesenswert?


von Hobby B. (bastler2022)


Lesenswert?

Bodo M. schrieb:
> kennt jemand das abgebildete Board

Suche mal nach Bascom Entwicklungsboard STK Serie.

von Bodo M. (bodo_75)


Lesenswert?

Danke an alle.
Ich denke das STK200, ist dieser Adapter, mit einmal 25polig LPT-Stecker
und auf der anderen Seite 10polig ISP. (Hab ich auch gefunden. In
Ermangelung eines LPT-Port's erstmal weggelegt.)
Oder das Beides (Board und Adapter) gehört zusammen.
Nochmals Danke.
Bodo

von Stefan F. (Gast)


Lesenswert?

Das Board heisst Kanda STK200.
https://www.kanda.com/products/Kanda/STK200.html

Der Programmieradapter den du meinst ist softwaremäßig zum STK200
kompatibel, aber es ist kein STK200.
https://www.sbprojects.net/projects/stk200/index.php

von Bastler (Gast)


Lesenswert?

Stefan F. schrieb:
> Das Board heisst Kanda STK200.

Fast, aber das hier ist das originale Atmel STM200 Starter Kit von 1998,
hab ich hier auch noch liegen, samt Anleitung, CD und original
Parallelport Adapter.

von Bastler (Gast)


Lesenswert?

STK200 natürlich

von Stefan F. (Gast)


Lesenswert?

Bastler schrieb:
> das hier ist das originale Atmel STM200 Starter Kit von 1998

Dachte ich auch aber Bodo schrieb:

Bodo M. schrieb:
> so auf die Schnelle habe ich unter "Kanda" nichts gefunden.

Irgendwo muss da wohl "Kanda" drauf gestanden haben, wo hat er den Namen
sonst her?

von Bastler (Gast)


Lesenswert?

Ich hab das damals über das Atmel Student Program vergünstigt direkt von
Atmel gekauft und das ist 1:1 das gleiche Board wie das im Bild. Das
Kanda STK200 hat eine LED Zeile statt einzelne LEDs, jedenfalls auf dem
Bild von Kanda.

Ich kenne das Kanda Board nicht. Aber das Atmel Starter Kit liegt vor
mir incl. Manual auf dem steht auch das November 1998 - sonst hätte ich
das nciht so genau datieren können ;-)

Hier gibts ein Manual als PDF das zwar etwas neuer ist aber inhaltlich
das gleiche was in meiner Papierversion steht.
https://people.ece.cornell.edu/land/courses/ece4760/AtmelStuff/stk200_user_manual.pdf

von S. Landolt (Gast)


Lesenswert?

> Dachte ich auch aber Bodo schrieb ...

Das ist ja kein Widerspruch - unten steht (in Kupfer) "(c) Kanda
Systems", hat einzelne LEDs.
  Benutze ich noch immer manchmal, programmiere über diesen
10-poligen-Wannenstecker.

von Bastler (Gast)


Lesenswert?

Bodo M. schrieb:
> Ist der 10polige Stecker zwischen RAM und Sub-D-Buchse ein ISP?

Achso, ja, das ist ein standard ISP man kann da also mit jedem ISP
Programmer ran gehen. Ich hab das mit dem USBasp benutzt nachdem
Parallelports out waren...

von Bastler (Gast)


Lesenswert?

Siehste Mal! Auf meinem steht auch auf der RÜckseite in einer Ecke:

(c)1998 Kanda Systems

Die müssen das wohl damals auch für Atmels Starter Kit produziert haben!

von S. Landolt (Gast)


Lesenswert?

Bei meinem ist auch noch immer dieses komische kleine Aufkleberchen in
der Ecke links unten drauf, hier allerdings in orange.

von Bodo M. (bodo_75)


Lesenswert?

Hallo
Danke für Eure Hinweise.
Wenn mir die Unterlagen des Programmieradaters in die Hände fallen,
werde ich prüfen, ob das Board dort auch beschrieben ist.
Bodo

von Stefan F. (Gast)


Lesenswert?

Bodo M. schrieb:
> Wenn mir die Unterlagen des Programmieradaters in die Hände fallen,
> werde ich prüfen, ob das Board dort auch beschrieben ist.

Verstehe ich nicht. Warum sollten die Unterlagen eines
Programmieradapters irgend ein Board beschrieben?

von S. Landolt (Gast)


Angehängte Dateien:

Lesenswert?

Übrigens steht auch bei mir hinter dem '(c)' das Jahr 1998, direkt unter
dem RS232-DB9 - ist mir irgendwie entwischt.

von Bodo M. (bodo_75)


Lesenswert?

Stefan F. schrieb:
> Verstehe ich nicht. Warum sollten die Unterlagen eines
> Programmieradapters irgend ein Board beschrieben?

Mal sehen. Das Heft war ziemlich dick und irgend wo muß das Board
beschrieben sein. Wenn nicht, ist auch nicht schlimm.
Wenn Board und Adapter zusammen gekauft wurden, ist evtl. auch eine
Beschreibung dabei.

Bodo

von S. Landolt (Gast)


Lesenswert?

?
Bastler hat das Handbuch verlinkt - was fehlt nun noch?

von Bodo M. (bodo_75)


Lesenswert?

S. Landolt schrieb:
> ?
> Bastler hat das Handbuch verlinkt - was fehlt nun noch?

Danke für die Verlinkung. Aber das ist nicht mein Board. Weiter unten
steht was von Flash RAM (AT29C256). Auf meinem Board steht "62256".
Könnte sein, dass das egal ist. Muß ich mal prüfen. Der Schaltplan ist
super.
Es fehlt nix. STK200 dachte ich, ist nur der Adapter.

Bodo

von S. Landolt (Gast)


Lesenswert?

In der Standardversion war der RAM-Sockel nicht bestückt.
  Ich habe irgendwann später zwei 32 KiB-RAMs & SN74HC04 (huckepack)
draufgesetzt; benutze das aber praktisch nicht mehr, da für ATmega8515 &
ATmega162.

von Percy N. (vox_bovi)


Lesenswert?

Bastler schrieb:
> Die müssen das wohl damals auch für Atmels Starter Kit produziert haben!

Vermutlich sogar entwickelt.

von S. Landolt (Gast)


Lesenswert?

> Vermutlich sogar entwickelt.

Siehe Schaltplan.

von Percy N. (vox_bovi)


Lesenswert?

Bodo M. schrieb:
> Auf meinem Board steht "62256".

Im Schaltplan auch.

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

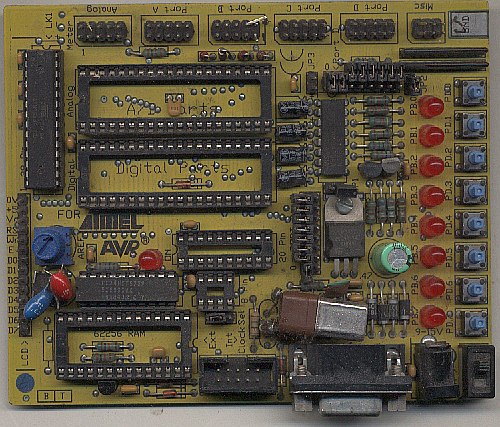

Damit hat meine AVR-Programmierung angefangen. Der Quarz ist
auswechselbar, sonst habe ich wenig modifiziert.
Links der Anschluss für ein 2*16 Textdisplay, meine alten Typen
brauchten noch -5V, daher ein zusätzlicher ICL7660 mit zwei Elkos
Der Controller in DIL-28 ist hier ein ATmega48-20 Baujahr 2008

: Bearbeitet durch User
