[V] Shunts BVM-F-R0001 0,1mR 200A

[Christian S. (karlheinz2000)]

0.1mR

3 Stück, unbenutzt.

Stück 5 Euro

Wie auf Bild im Link, mit Bohrungen, keine Schrauben.

https://www.isabellenhuetteusa.com/product/bvm-f/

[Andrew T. (marsufant)]

Das sind super Teile,
und typischerweise ist der TK unter 25 ppm/K  im Bereich -10...+40C --
also der typische "Heimlaborbereich" .-)

[Ricardo M. (ricardodidneineleven)]

Andrew T. schrieb:
> Das sind super Teile,
> und typischerweise ist der TK unter 25 ppm/K  im Bereich -10...+40C --
> also der typische "Heimlaborbereich" .-)

Toll sind die bestimmt. Aber warum kosten die hier mehr als beim
Händler? ;-(

https://www.distrelec.de/de/smd-widerstand-5w-100uohm-isabellenhuette-bvm-r0001/p/30219867

[Christian S. (karlheinz2000)]

Wenn du 250 Stück nimmst sind die billiger. Richtig. Falls jemand nur
einen braucht...

[Falk B. (falk)]

Christian S. schrieb:
> Wie auf Bild im Link, mit Bohrungen, keine Schrauben.
>
> https://www.isabellenhuetteusa.com/product/bvm-f/

Merkwürdiges Bauteil. Keine Vierdrahtanschlüsse, die muss man sich
selber "machen". Der Vorschlag für die SMD-Lötung ist auch komisch, die
Pads sind sehr klein. Und Löten kann man das bestenfalls mit Dampfphase.
Wie soll das zusammenpassen?

[Rainer D. (rainer4x4)]

Falk B. schrieb:
> Merkwürdiges Bauteil. Keine Vierdrahtanschlüsse,
Jepp, das hat mich auch gewundert. Gerade Schraubverbindungen können bei
höheren Strömen gravierende Übergangswiderstände haben.

[Falk B. (falk)]

Rainer D. schrieb:
>> Merkwürdiges Bauteil. Keine Vierdrahtanschlüsse,
> Jepp, das hat mich auch gewundert. Gerade Schraubverbindungen können bei
> höheren Strömen gravierende Übergangswiderstände haben.

Ja, aber dort kann und soll man so oder so nicht den Meßabgriff machen.
Laut Datenblatt soll der Shunt auf eher kleine SMD-Pads aufgelötet
werden, wo der Abgriff erfolgt. Naja. Aber wie wird das Ding dann
mechanisch entlastet? Denn die kleinen SMD-Pads halten nicht so viel.
Vor allem wenn man die Version mit M5 Schrauben (B) hat. Dann wirken
beim An/Abschrauben schon einige Kräfte. AUch Version A mit Löchern ,
wenn gleich man dort durch die Platine schrauben kann/muss und dadurch
teilweise das Drehmoment abfängt. Nur die Version ohne Löcher und Bolzen
hat das Problem nicht, aber auch dort würde man deutlich größere Lötpads
nutzen wollen. Merkwürdig.

[Andrew T. (marsufant)]

Falk B. schrieb:
> Laut Datenblatt soll der Shunt auf eher kleine SMD-Pads aufgelötet
> werden, wo der Abgriff erfolgt. Naja. Aber wie wird das Ding dann
> mechanisch entlastet? Denn die kleinen SMD-Pads halten nicht so viel.

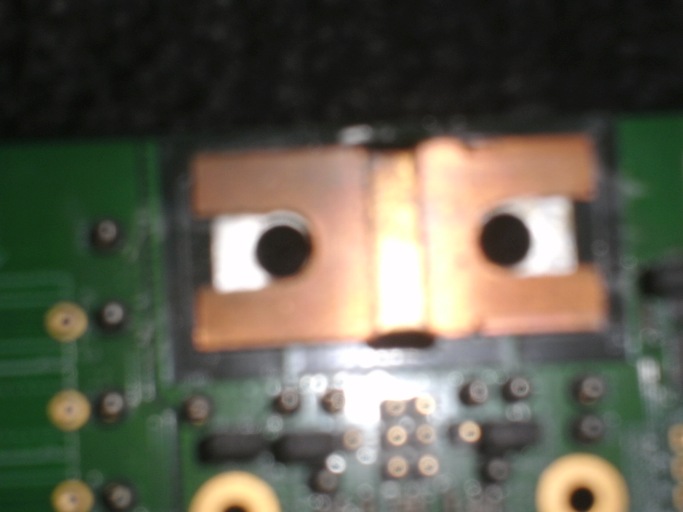

Gut, dann mal ein realisiertes Beispiel:
In dem man es so macht wie das Bild in meinem Beispiel es zeigt.
Und das macht die Industrie schon seit mehr als 20 Jahren als SMT.
Die kaum erkennbaren silbernen "Linien" die nach senkrecht unten,
jeweils auf Höhe der Schraublöcher, weggehen: das sind die
Senseleitungen .

Bevor jetzt das übliche Genöhle beginnt: Das Bild ist bewusst unscharf
um Rückschlüsse auf den Kundenkreis dieses Produktes zu erschweren. Die
Profis wissen eh wo das Teil drin ist.

> Wie soll das zusammenpassen?

Passt wenn es professionell gemacht wird. SMT ist auch bei solchen
"Brocken handhabbar.


> Toll sind die bestimmt. Aber warum kosten die hier mehr als beim
> Händler? ;-(

Ach ricardo.
karlheinz hat es schon richtig erklärt.


> wenn gleich man dort durch die Platine schrauben kann/muss und dadurch
> teilweise das Drehmoment abfängt.

Man fängt es (richtig mechanisch konstruiert) sogar komplett ab.

Inzwischen ist man im Bereich > 500A, und ja auf Platine.
Das "Wie" ist dann schon etwas komplexer, das sprengt diesen thread.

Um mal wieder BTT zu sein: Wenn jemand für's Heimlabor mal große Ströme
messen will an den Akkupacks, etc.:
Die ISA Teile kann ich empfehlen. Mehr als ein bis zwei benötigt man
selten. Es ist sicher kein Hexenwerk, das was freitragend sauber
aufzubauen.

[Falk B. (falk)]

Andrew T. schrieb:

>> Wie soll das zusammenpassen?
>
> Passt wenn es professionell gemacht wird. SMT ist auch bei solchen
> "Brocken handhabbar.

Und wo ist deine inhaltliche Erklärung?

> Man fängt es (richtig mechanisch konstruiert) sogar komplett ab.

Und wie?

> Inzwischen ist man im Bereich > 500A, und ja auf Platine.
> Das "Wie" ist dann schon etwas komplexer, das sprengt diesen thread.

Toll. "es geht" ist eine arg dünne Begründung.

[Mark S. (voltwide)]

ich könnte mir eine 4-Draht Konfiguration vorstellen einfach indem die
Stromleitungen auf der Oberseite, die sense-Leitungen auf der Unterseite
kontaktiert - verschraubt.

[Andrew T. (marsufant)]

Falk B. schrieb:

>
> Und wo ist deine inhaltliche Erklärung?
>
> Und wie?
>
> Toll. "es geht" ist eine arg dünne Begründung.

Auch Falk, glaubst DU wirklich das wir Dir hier auf waldorf Niveau
erklären wie man professionell Elektronik entwickelt?
A bisserl selber denken ist schon angesagt -- versuche es mal.

[Falk B. (falk)]

Andrew T. schrieb:
> Auch Falk, glaubst DU wirklich das wir Dir hier auf waldorf Niveau
> erklären wie man professionell Elektronik entwickelt?
> A bisserl selber denken ist schon angesagt -- versuche es mal.

Du bist ein arroganter Schwätzer!

[Harald W. (wilhelms)]

Ricardo M. schrieb:

>> Das sind super Teile,
>> und typischerweise ist der TK unter 25 ppm/K  im Bereich -10...+40C --
>> also der typische "Heimlaborbereich" .-)
>
> Toll sind die bestimmt. Aber warum kosten die hier mehr als beim
> Händler? ;-(

An das Porto hast Du wohl nicht gedacht?

[Harald W. (wilhelms)]

Christian S. schrieb:

> 0.1mR
>
> 3 Stück, unbenutzt.
>
> Stück 5 Euro
>
> Wie auf Bild im Link, mit Bohrungen, keine Schrauben.
>
> https://www.isabellenhuetteusa.com/product/bvm-f/

Ich habe meinen Shunt inzwischen problemslos und gut verpackt
von Christian bekommen. Vielen Dank! Mal sehn, ob ich es jetzt
schaffe, meinen Anlasserstrom zu messen. :-)

[J. T. (chaoskind)]

Falk B. schrieb:
> Du bist ein arroganter Schwätzer!

Das hat er sich bestimmt bei dir abgeschaut, er hat doch nur ganz
sachlich und objektiv festgestellt, genau wie du das auch immer machst.

[Andrew T. (marsufant)]

Harald W. schrieb:

>
> Ich habe meinen Shunt inzwischen problemslos und gut verpackt
> von Christian bekommen. Vielen Dank! Mal sehn, ob ich es jetzt
> schaffe, meinen Anlasserstrom zu messen. :-)

Das sollte passen Harald, zumal du kurzfristig dan doppelten Strom
belasten darfst. Es empfiehlt sich aber das erstmal bei Warmstart in
deinem Wagen zu testen.

@J.T: wir alle wissen doch wie Falk auf Kritik reagiert ;-)

[Armin X. (werweiswas)]

Da gehen auch locker mal kurzzeitig 500A.
Ich konnte mal so einen kompletten Batteriesensor, wie er in größeren
Autos verbaut wird, ergattern. Dessen Shunt hatte, bei etwa selber
Baugröße, ca 80ųOhm.
