AVR tiny0/tiny1/megaAVR0/DA/DB/DD/DE Systematik der internen Peripherie

[Wilhelm M. (wimalopaan)]

Bisher habe ich mir keine großen Gedanken darum gemacht, sondern wie
immer in das konkrete Datenblatt des µC geschaut. Auf den ersten Blick
erscheint es ja so, als ob die im Betreff genannten AVR µC Serien eine
gewisse Regularität bzgl. der internen Peripherie aufweisen würden.

Also z.B. USART oder TCA ist etwa in DA/DB/Tiny1 gleich
(Registerdefinitionen). Dies kann ich nur durch manuelles Vergleichen
der DBs herausfinden, oder?

Oder gibt es vllt. eine Übersichtsmatrix, die gleiche Komponenten in den
Serien darstellen bzw. die Unterschiede (z.B. Events oder
Kaskadierbarkeit TCB) deutlich machen?

[Wilhelm M. (wimalopaan)]

Asm F. schrieb im Beitrag #7391133:
> DE gibts nicht, aber schon EA und demnächst EB.

Stimmt ;-)

[S. L. (sldt)]

> DE gibts nicht, aber schon EA

'Status: Future Product' - Ich sehe ja mit gewissem (anerkennenden)
Staunen, dass es die AVRnEA28 sogar in SPDIP gibt, aber das nur in einem
'Product Brief', finde kein richtiges Datenblatt - ...?

[S. L. (sldt)]

Ah ja: "gibts ... schon" klang so, als seien sie bereits erhältlich, und
da fürchtete ich schon, ich sei (wieder einmal) unfähig, richtig zu
suchen.

[S. L. (sldt)]

I'll be darned - da gibt es ja schon einige Typen sofort, sogar ein
'Evaluation Kit', andere im Spätsommer, und das ohne Datenblatt?

[Wilhelm M. (wimalopaan)]

Bei den EBs gibts es wieder neue Timer TCE und TCF sowie die
WaveFormExtension WEX.

Dann wird es echt Zeit für die Matrix ;-)

[A. B. (Firma: ab) (bus_eng)]

Ich habe vor längerer Zeit die Register mehrerer AVR-Controller mit
ihren Registerflags in einer Exel-Tabelle aufgelistet. Durch Vergleich
der Registerflags einzelner Peripherie-Komponenten lassen sich
ähnliche/gleiche Komponenten typisieren.

[Wilhelm M. (wimalopaan)]

A. B. schrieb:
> Ich habe vor längerer Zeit die Register mehrerer AVR-Controller mit
> ihren Registerflags in einer Exel-Tabelle aufgelistet. Durch Vergleich
> der Registerflags einzelner Peripherie-Komponenten lassen sich
> ähnliche/gleiche Komponenten typisieren.

Das ist sicher eine wertvolle Arbeit, doch darum ging es in diesem Post
nicht.

[A. B. (Firma: ab) (bus_eng)]

Wilhelm M. schrieb:
> doch darum ging es in diesem Post
> nicht.

Wenn Microchip die gewünschte Übersichtsmatrix nicht zur Verfügung
stellt, dann muss man sie selber erstellen. Eventuell indem man die
Registerflags der Peripherie-Komponenten der verschiedenen
Microcontroller der neuen Baureihen systematisch auflistet und so die
Komponenten typisiert. War nur so ein Gedanke ..

[Wilhelm M. (wimalopaan)]

A. B. schrieb:
> Wilhelm M. schrieb:
>> doch darum ging es in diesem Post
>> nicht.
>
> Wenn Microchip die gewünschte Übersichtsmatrix nicht zur Verfügung
> stellt, dann muss man sie selber erstellen.

Genau. Vielleicht hat da jemand schon mal dran gearbeitet?

> Eventuell indem man die
> Registerflags der Peripherie-Komponenten der verschiedenen
> Microcontroller der neuen Baureihen systematisch auflistet und so die
> Komponenten typisiert. War nur so ein Gedanke ..

Ja, genau.

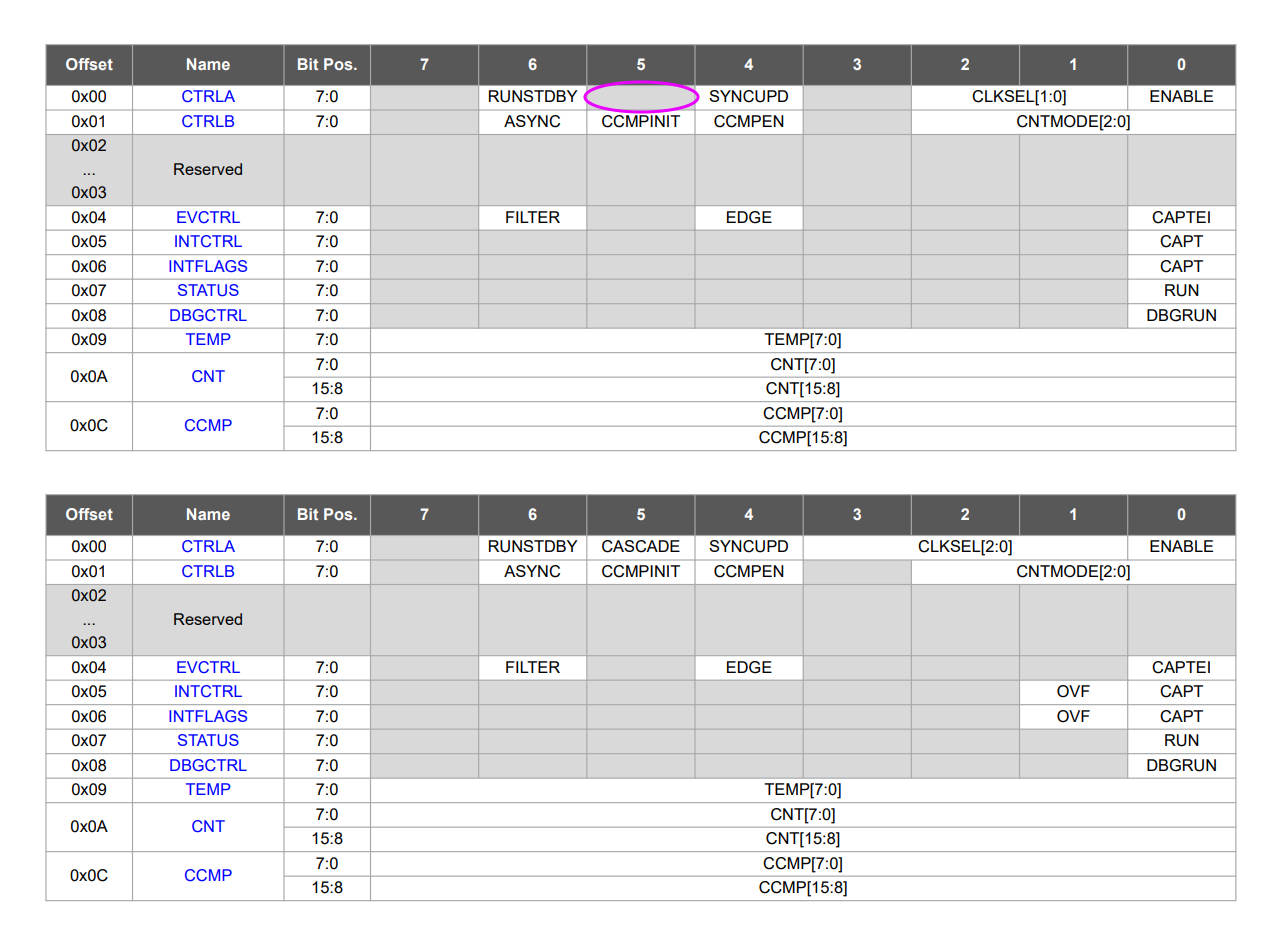

Es gibt manchmal konzeptionelle Unterschiede wie etwa die
Kaskadierbarkeit von TCB. Auf der anderen Seite gibt es in der z.B. DA
Serie Unterschiede, die abhängig von der Größe des µC abhängig sind wie
etwa die Anzahl der Event-Channel.

[Georg M. (g_m)]

Wilhelm M. schrieb:
> die Kaskadierbarkeit von TCB

Das ist nicht das Schwierigste, das sieht man sofort.

[Wilhelm M. (wimalopaan)]

Georg M. schrieb:
> Wilhelm M. schrieb:
>> die Kaskadierbarkeit von TCB
>
> Das ist nicht das Schwierigste, das sieht man sofort.

Darum geht es nicht.

Die Antwort wäre gewesen, welche Serien das Feature haben und welche
nicht ... In Form einer Tabelle.

[Marc V. (Firma: Vescomp) (logarithmus)]

Wilhelm M. schrieb:
> Die Antwort wäre gewesen, welche Serien das Feature haben und welche
> nicht ... In Form einer Tabelle.

Das steht alles in den .XML, bzw. in den .INC Files.
Jedes bit in jedem Register ist da genau beschrieben.

[C-hater (c-hater)]

Marc V. schrieb:
> Wilhelm M. schrieb:
>> Die Antwort wäre gewesen, welche Serien das Feature haben und welche
>> nicht ... In Form einer Tabelle.
>
> Das steht alles in den .XML, bzw. in den .INC Files.
> Jedes bit in jedem Register ist da genau beschrieben.

Genau. Und da wimalopaan scheinbar eh' nix anderes zu tun hat, als
sinnlos mit C++ rumzuspielen, um sich an dieser ach so tollen Sprache
aufzugeilen, könnte er sie ja zur Abwechslung auch mal sinnvoll nutzen,
um damit ein Programm zu schreiben, was aus diesen ganzen *.inc- oder
*.xml-Files selbst so eine Tabelle generiert. Damit wäre allen gedient.
Er hätte weniger Zeit, um uns hier mit seinem C++-Geschwalle zuzutexten
und am Ende käme vielleicht eine Tabelle raus, die allen als Referenz
dienen kann. Dabei setze ich natürlich voraus, dass er nicht nur seine
geliebte Sprache beherrscht, sondern obendrein tatsächlich auch darin
programmieren kann.

Das Programm wird nämlich recht aufwendig, weil es nicht ohne
menschliche Interaktion abgehen wird (also: GUI), weil die Bezeichner in
den Quellen leider nicht über alle Parts hinweg 100% konsistent sind und
diese "Inkonsistenzen" zwar oft einen tatsächlichen technischen
Hintergrund haben (also wirklich funktionale Unterschiede bestehen),
manchmal aber halt auch nicht. Das kann kein Programm entscheiden, dazu
müsste es die Datenblätter lesen und verstehen können.
Was aber das Programm sicher selbstständig feststellen könnte, wären die
Analogien (um so eben auf die Unterschiede zu stoßen und nur in diesen
Fällen den Menschen zu Hilfe rufen zu müssen.)

Ich hatte auch schon mal darüber nachgedacht, so ein Programm zu
schreiben, mir ist aber kein vernünftiges Konzept zur Kategorisierung
dieser tatsächlichen funktionalen Unterschiede eingefallen. Also sprich:
mit welchen Abweichungen ist z.B. ein TCB noch ein "normaler" TCB. Oder
andersrum: welcher genaue Ausprägung eines TCB ist eigentlich der
"Normal-TCB"?

Und bei den TCBs ist die Sachlage noch relativ einfach und
übersichtlich, die Zahl der Varianten gering. Es gibt da andere Teile
der Peripherie, bei denen die Vielfalt noch wesentlich größer ist. So
ein Programm wird also viel komplexer, als man im ersten Moment meinen
könnte. Dementsprechend: Auch die Vergleichstabelle wird viel
umfangreicher als man glauben könnte, wenn sie eben auch solche
Unterschiede wie die Kaskadierbarkeit von Timern als Merkmal enthalten
soll.

[A. B. (Firma: ab) (bus_eng)]

AVR128DA | AVR128DB | AVR64DD | AVR16|32DD | AVR4808|4809

Es gibt viele identische Peripherie-Komponenten, aber auch
unterschiedliche und welche mit minimalen Differenzen.

[Wilhelm M. (wimalopaan)]

Das ist eine schöne Übersicht, allerdings nicht das, was ich gesucht
habe. Besser wäre ein schlankere Tabelle, in der solche Unterschiede wie
bei TCB zwischen tiny und tiny2 hervorgehoben werden.

[A. B. (Firma: ab) (bus_eng)]

Step by step. DX kommt vor TINY ..

[Wilhelm M. (wimalopaan)]

Leider hat sich ja erst mit den Dx/Ex/tiny2 dazu entschlossen in den
XMLs die Komponenten sinnvoll zu benennen wie etwa "tmr_16b_capture_v1"
statt "I2119". Meine ursprüngliche Idee war ja das auszuwerten.

Stattdessen finden sich immer wieder so nette Änderungen wie das
Einführen eines zusätzlichen "_" in den Header-Files.
