Digitale Ein/Ausgänge (3V3) schützen

[Markus L. (mlindb)]

Hallo Leute,

Folgende Situation: Auf einem PCB befindet sich ein Mikrocontroller
(dsPic33), von dem 5 Pins direkt auf einen Pfostenstecker gelegt sind.
Über ein Flachbandkabel mit einer Länge von ca. 30 cm sind diese mit
einem weiteren PCB verbunden, wo mit diesen Leitungen 3 Stk
Analogmultiplexer adressiert werden.
Der analoge Ausgang der Multiplexer geht über das selbe Flachbandkabel
zurück zum Controller, wo dieser über ein RC-Glied mit einem
Analogeingang vom dsPic verbunden ist.

Ich habe beobachtet, dass in diesem Bereich sporadisch Fehler auftreten
z.B hat sich beim Controller schon mehrmals der ADC aufgehängt (Programm
läuft normal weiter, aber der ADC Wert der ausgelesen wird, ändert sich
nicht mehr)

Meine Vermutung ist, dass es über die relativ langen Leitungen über das
Flachbandkabel Einkopplungen von Störungen bzw. Spannungsspitzen gibt,
die zu diesen Auffälligkeiten führen - zumal es ja eigentlich keine
Schutzbeschaltung der Controllerpins gibt, die direkt auf das
Flachbandkabel gehen. Die Geschwindigkeit der digitalen Signale liegt im
Bereich von ca. 20 kHz.

Um das Ganze unempfindlicher zu machen, hätte ich jetzt folgende
Maßnahmen gesetzt:
- Serienwiderstände auf der CPU Platine in die digitalen
Ausgangsleitungen.
- Eine ESD Suppressordiode auf den analogen Eingang am Controllerboard.
- Am anderen Board, bei den digitalen Eingängen der Multiplexer
ebenfalls TVS Dioden und ein RC-Glied (100R-1n)?

Was meint ihr zu den Maßnahmen, bzw. sollte man die digitalen Ausgänge
vom Controller noch über einen Pufferbaustein führen?

Für Tipps wäre ich euch sehr dankbar!

Viele Grüße,

Max

[Klaus H. (hildek)]

Serienwiderstände sind selten falsch.
Supressordioden sind überflüssig, nimm zwei normale Si-Dioden, eine nach
VCC, eine nach GND - beide in Sperrichtung. Die sind aber in den ICs
bereits drin.
Ein RC-Glied kann O.K. sein, allerdings nur auf der Empfängerseite und
abhängig von der Schaltfrequenz. Bei 20kHz kann die Zeitkonstante auch
gerne Faktor 10 größer sein.

Mit Masse verdrillte Leitungen sind auch nützlich.

[Klaus H. (hildek)]

Nachtrag: Funktioniert das problemlos mit sehr kurzen Leitungen? Es
könnte auch ein SW-Problem sein ...

[Steve van de Grens (roehrmond)]

Kontrolliere, ob GND überall gleich GND ist.

[Falk B. (falk)]

Klaus H. schrieb:

> Mit Masse verdrillte Leitungen sind auch nützlich.

Aber bei Flachbandkabel eher schwierig machbar ;-)
Ist dort aber nicht zwingend, schon gar nicht bei 30cm Leitung.
Bestenfalls kann man die Masse direkt neben ein kritisches Signal legen,
um die induktive Einkoppelfläche zu minimieren.

[Peter D. (peda)]

Falk B. schrieb:
> Aber bei Flachbandkabel eher schwierig machbar ;-)

Gibt es fertig zu kaufen:
https://de.rs-online.com/web/p/flachbandkabel/1264924

[Steve van de Grens (roehrmond)]

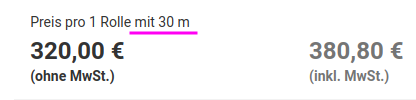

Das wohl eines dieser "gehen sie bitte weg hier" Angebote.

[Klaus H. (hildek)]

Falk B. schrieb:
> Aber bei Flachbandkabel eher schwierig machbar ;-)

Ja, da hast du natürlich recht. Dafür kann man aber auch mehrere Adern
(was meist kein Fehler ist) sinnvoll angeordnet mit Masse belegen. Das
wirkt so ähnlich ...

[Falk B. (falk)]

Peter D. schrieb:
>> Aber bei Flachbandkabel eher schwierig machbar ;-)
>
> Gibt es fertig zu kaufen:
> https://de.rs-online.com/web/p/flachbandkabel/1264924

Was es nicht alles gibt! Aber mit 10Euro/m nicht so ganz massentauglich.
Der OP und die meisten Leute mit Problemen mit Flachbandkabeln brauchen
das nicht.

[Markus L. (mlindb)]

Vielen Dank für Eure Antworten!

Bezüglich der Fehlerhäufigkeit:
Grundsätzlich passieren die Fehler in relativ großen Zeitabständen - ca
1x pro Monat. Interessanterweise erhöht sich die Häufigkeit leicht in
der kalten Jahreszeit. Meine Vermutung war daher eine Ursache in
Richtung ESD Entladungen, da die Luft in den beheizten Räumen im Winter
auf jeden Fall trockener ist als im Sommer was Aufladungen begünstigen
würde.

Bzgl. Softwarefehler:
Ist natürlich definitiv auch nicht auszuschließen. Ich werde auch hierzu
weitere Überlegungen anstellen, jedoch wäre es mir auch sehr wichtig,
auch potentielle Schwachstellen in der Hardware zu identifizieren bzw.
zu beheben.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Klaus H. schrieb:
> Es könnte auch ein SW-Problem sein ...
In 99,9% der Fälle ist es so, dass der Programmierer
1. externe Signale nicht entprellt und deshalb kurze EMV-Störimpulse
unerwartete(!) Ereignisse auslösen und zudem
2. einen Eingang im Hauptschleifendurchlauf mehrfach einliest und
deshalb "der obere Teil" des Programms einen anderen Eingangswert
einliest und etwas anderes macht als "der untere Teil".

> z.B hat sich beim Controller schon mehrmals der ADC aufgehängt
Das ist sehr sehr seltsam, weil der Zustandsautomat eines ADC im µC
eigentlich immer "fertig wird". Bestenfalls eine extrem schlecht
geblockte Versorgung bringt den Automaten aus dem Tritt. Kann es sein,
dass du den ADC einfach nur falsch bedienst?

> Meine Vermutung ist
Messen ist besser als vermuten. Kannst du die Vermutung "die Hardware
ist störempfindlich" messtechnisch belastbar unterlegen?

> Geschwindigkeit der digitalen Signale liegt im Bereich von ca. 20 kHz.
Interessant für die EMV ist im Grunde nur die Flankensteilheit.

Klaus H. schrieb:
> Serienwiderstände sind selten falsch.
Siehe die Bilder im Beitrag "Re: Signalproblem bei langem Kabel"

[Rainer W. (rawi)]

Klaus H. schrieb:
> Serienwiderstände sind selten falsch.

Wie willst du die Ausgänge sonst schützen?

[Markus L. (mlindb)]

Lothar M. schrieb:

>> Meine Vermutung ist
> Messen ist besser als vermuten. Kannst du die Vermutung "die Hardware
> ist störempfindlich" messtechnisch belastbar unterlegen?

Der Grund für meine Frage war, dass ich mir dachte, dass es nicht
optimal ist, wenn Signale vom Mikrocontroller ohne irgendwelche
Schutzbeschaltung von der Platine über ein 30cm Kabel zu einer anderen
Platine geführt werden.

Lothar, du hast ja auf deiner Seite auch beispielsweise sehr gut erklärt
wie Abblockkondensatoren zur Entkopplung mit entsprechendem Layout
eingesetzt werden sollten.
Mir ging es darum, ob es Konventionen gibt, wie man I/Os so wie ich Sie
beschrieben habe, entsprechend beschaltet um grundsätzlich gut
hinsichtlich Störfestigkeit aufgestellt zu sein.
Etwas salopp formuliert: Einen Abblockkondensator setze ich ja auch
nicht nur dann ein, wenn ich in der konkreten Situation eine Störung
herausmessen konnte, sondern weil es eine grundsätzliche sinnvolle
Maßnahme zur Erhöhung der Störfestigkeit ist.

[Markus L. (mlindb)]

Vielleicht noch ergänzt:

Wie gesagt schließe ich auch einen Softwarefehler in dem von mir
beschriebenen Fehlerfall nicht aus. Sowohl Firmware als auch Elektronik
an dieser Stelle wurden von einem meiner Vorgänger entwickelt, und man
muss halt mal anfangen alles mögliche zu hinterfragen, um etwas
optimieren zu können..

[J. S. (engineer)]

ESD sollte ohnehin immer berücksichtigt sein - ob das aber zu einer
grundsätzlichen digitalen Fehlfunktion führt, würde ich bezweifeln. Es
gibt aber Wandler, die einen overflow code als pattern senden, wenn sie
in Sättigung gehen. Wenn das nicht implementiert ist, könnte die SW gfs
stoppen.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Markus L. schrieb:
> Einen Abblockkondensator setze ich ja auch nicht nur dann ein, wenn ich
> in der konkreten Situation eine Störung herausmessen konnte, sondern
> weil es eine grundsätzliche sinnvolle Maßnahme zur Erhöhung der
> Störfestigkeit ist.
Nicht mal vorrangig das, sondern weil er für die Funktion des damit
gepufferten Bausteins nötig ist. Deshalb gilt bei fremden Designs mein
erster Blick erst mal dieser Abblockung, und dann der Masseführung
allgemein.

Aber genau solche Effekte kann man messen. Wie im Link gezeigt. Man
sieht evtl. nicht den eigentlichen Fehlerfall, aber man sieht, ob das
Design inherent robust ist. Messen musst du übrigens nicht irgendwo auf
der Signalleitung mit irgendeiner Masse, sondern mit der Tastspitze am
IC-Pin und einer Massefeder zum nächsten GND-Pin.

[P. S. (namnyef)]

Störfestigkeit beginnt (oder endet ;)) bei der Firmware:
Man kann Eingänge per Software entprellen oder geeignet auf unplausible
Messwerte/Daten reagieren (wegschmeißen, neu sampeln, extrapolieren,
...). Oft wirkt - wenn man die Rechenzeit hat - ein Medianfilter, das
deutlich robuster gegen einzelne Ausreißer als beispielsweise ein
Mittelwertfilter ist, Wunder.

Das geht dann bei der Architektur der Firmware weiter. Beispielsweise
indem man Mechanismen implementiert, die - wenn alle Stricke reißen -
einen Reset auslösen, um die Firmware wieder in einen definierten
Zustand zu bringen.

Auch sollte man - vor allem bei Firmware, die sehr lange läuft - ein
Gefühl dafür haben was der Stack so treibt, um eine geeignete
Stack-Größe zu definieren.

Man kann hier auch das Layout des Speicherbereichs optimieren: Wenn der
Stack beispielsweise in den Datenbereich des RAMs hinein wächst und dort
Daten verfälscht, ist völlig undefiniert was die Firmware danach macht.
Einen solchen Stackoverflow kann man aber erkennen und geeignet darauf
regieren und/oder verhindern, indem man beispielsweise seinen RAM so
organisiert, dass der Stack nicht in Richtung Datenbereich wächst,
sondern in Richtung Ende des Speicherbreichs. Gelangt der Stack dann
tatsächlich mal am Ende des Speicherbereichs an, kann man u. U. einfach
mit einer eingebauten Hardware-Exception darauf regieren und muss sich
nicht selber etwas basteln.

[J. S. (engineer)]

P. S. schrieb:
> Störfestigkeit beginnt (oder endet ;)) bei der Firmware:
> Man kann Eingänge per Software entprellen
also wenn du erst mal richtige Störungen auf der Leitung hast, dann
hilft oft SW auch nicht mehr. Alles, was man draußen abfangen kann,
sollte man i.d.R. auch dort behandeln. Gerade solche Übersteuerungen und
auch Frequenzen obehalb des Nutzbandes, weil man sonst hoch abtasten
muss, was unnötig CPU-Leistung wegfrißt.

Kürzlich hatte ich das Thema wieder bei seriellen Bussen: Wenn man es
schafft, das Protokoll so zu bearbeiten / zu wählen, dass die
Kommunikation in einem bestimmten Spektralbereich abläuft, ist es sehr
einfach, allenmöglichen Kram mit Bandfiltern rauszuhalten, der zu
Pegel-Verschiegungen führt und das Signal für den Eingang unlesbar
macht.
