Hallo

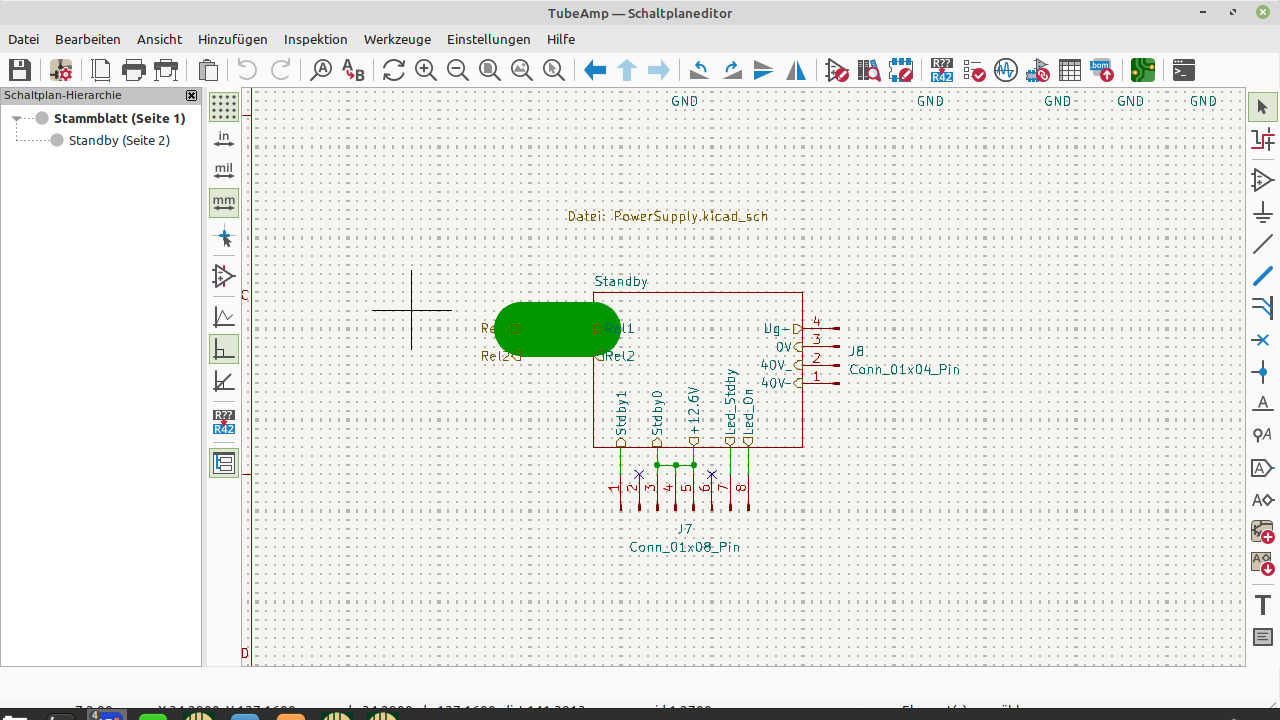

weiss jemand, warum die Verbindungslinien im Schaltplaneditor von KiCAD
7.02 die Eigenschaften der Leiterbahnen im Platineneditor annehmen? Das
Ganze wird sehr unübersichtlich und ist auch vollkommen unsinnig. Gibt
es eine Schalter, mit dem man die Übernahme der Leiterbahnbreite in den
Schaltplaneditor verhindern kann?

VG

von Andreas B. (bitverdreher)


Lesenswert?

Ich frage mich eher wie man so etwas hinbekommt. Das habe ich noch nie
gesehen.

von Matthias B. (Firma: BAT) (matbit)


Lesenswert?

Wenn man im Schaltplaneditor mit Rechtsklick auf eine Verbindungslinie
die Eigenschaften öffnet kann man eine Netzklassenzuweisung erreichen.
Bei mir war's aber wohl so, daß eine Netzzuweisung im
Leiterplatteneditor auch auf die Schaltplaneigenschaften durchgegriffen
hat. Ich verstehe den Zusammenhang nicht recht, auch warum im
Schaltplaneditor die elektr. Verbindingslinien unterschiedliche Stärken
haben sollten.

von Andreas B. (bitverdreher)


Lesenswert?

Netzklassen habe ich immer im Platineneditor eingestellt, nie im
Schaltplaneditor.

von Matthias B. (Firma: BAT) (matbit)


Lesenswert?

Ob man die Netzklassen im Schaltplan-, oder im Leiterplatteneditor
definiert ist sicher unerheblich. Wenn das so wäre, könnten ja im
Schaltplan andere Klassen existieren als auf der Leiterplatte. In den
KiCad Docs
https://docs.kicad.org/7.0/en/eeschema/eeschema.html#schematic-netclasses
wird es explizit so beschrieben.

ES kann also daran wird es nicht liegen.

von Andreas B. (bitverdreher)


Lesenswert?

Matthias B. schrieb:
> Ob man die Netzklassen im Schaltplan-, oder im Leiterplatteneditor
> definiert ist sicher unerheblich.

Im Prinzip ja. Da ich das aber immer im Leiterplatteneditor mache und
den Effekt des TO nie gesehen habee, kann es also durchaus sein, daß da
gerade im Schaltplaneditor ein Bug ist.

von M.A. S. (mse2)


Lesenswert?

Ich würde eher sagen, der TO hat die Linienbreiten der Netzklasse im
Schaltplaneditor eingestellt und nicht (wie vermutlich gedacht) die
Track-Breiten für den PCB-Editor.
Hab's gerade ausprobiert, geht wie vom TO beschrieben.  ;)
