Forum: Platinen Eagle: 0603 SMD Widerstand als Via


Autor: remo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für einen experimantellen Aufbau mit extrem wenig Platz möchte ich die
Vorwiderstände (SMD 0603 1.5x0.8x0.5 mm) von LowCurrent SMD LEDs
senkrecht zwischen den Layern einer zweisitigen Platine platzieren. Nur
wie bekommt man das in Eagle modelliert? Hier wird doch immer davon
ausgegangen dass die beiden Seiten eines Pads oder Vias miteinander
verbunden sind.

Wenn ich mir das mit je einem SMD Pad auf jeder Seite plus einem extra
Bohrloch zusammenbastle, dann ist im Layout das Bohrloch nicht zu sehen,
damit fehlt die Zentrierung für das Bohren!

Wenn ich nur ein Pad verwende und Eagle im Glauben lasse dass da gar
kein SMD R drinsteckt, dann denkt Eagle ja auch, dass die beiden Seiten
des Pads miteinander verbunden sind und routet natürlich totalen
Blödsinn, geht also auch nicht.

Irgendeine bessere Lösung als alles von Hand zu routen und zu hoffen
dass keine Fehler drin sind?

Danke Remo

Autor: Henrik J. (henrikj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmmm...

Ne Idee wäre ein Hole auf der Platine zu erstellen. Die sind nicht
durchkontaktiert. Und dann im Restrict Layer nen Kreis ziehen, dass die
Massefläche außen vor bleibt. Dann wieder innerhalb dieses Kreises
ausfüllen lassen. Und nicht vergessen, dass kein Lötstopplack drauf darf
(tstop bzw bstop).

Diese Lösung ist beschissen.

Aber wenn ich die richtig verstanden habe, willst du den Widerstand
tatsächlich in nem Bohrloch versenken? Diese Idee ist genauso blöd.
Nimm doch lieber LEDs mit integriertem Vorwiderstand. Falls du keine
LowCurrent Leds findest, nimm lieber nen 0201 Widerstand statt 0603.
Gibts z.B bei Digikey.

Billiger wirds, wenn du bei Farnell 0402 Widerstände bestellst. Kannst
ja in Eagle mal "nachmessen" welche Bauform dir gerecht wird.

Autor: Selma (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> nimm lieber nen 0201 Widerstand

Und wer soll den löten?

Autor: Christoph Kessler (db1uq) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich würde Micro-Melf verwenden, die sind rund, und ragen etwas über die
Platine hinaus ( entsprechen ungefähr 0805) . Für die
Leiterplattenherstellung ist ein nicht durchkontaktiewrtes Loch ein
zusätzlicher Verarbeitungsschritt, da die Bohrungen normalerweise vor
dem Durchkontaktieren gebohrt werden. Die Platine muß nochmal in die
Bohrmaschine zurück, das kostet vermutlich extra. Viielleicht sollte man
einfach die Durchkontaktierung von Hand aufbohren, mit einem
Bohrdurchmesser, der sicher alles Kupfer entfernt

Autor: remo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Christoph das mit dem nachträglichen Aufbohren ist ein hilfreicher
Tipp, um Kosten zu sparen, danke. MiniMelf 0204 sind leider zu gross,
die haben einen Durchmesser von 1,5mm. Selbst mit einem ovalen Pad
bekommt man auf die benötigte Fläche auch einen 0603 plus via und das
wäre sicherliche die sauberste Lösung, aber halt a bisserl zu groß.
Also in der Erprobungsphase muss es mit einer abenteuerlicheren Lösung
gehn.

Hab mir schon überlegt, ob ich die Vorwiderstände nicht einfach
weglassen kann und mit dem AVR die LEDs einfach pulse. Laut AVR
Datenblatt wird der Strom ohnehin auf ca 60mA durch den Innenwiderstand
begrenzt, nur ist man dann halt jenseits der max. Spec und ich will
vermeiden, dass mir mein Board abraucht.

Also falls keiner eine noch bessere Idee hat werd ich die Vorwiderstände
aus dem Schaltplan rauswerfen, die vias auf der Platine aufbohren und
SMD-Rs einpflanzen. Wär doch gelacht, wenn das nicht klappt.

Danke & ciao
Remo

Autor: PeterL (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
so könnte es gehen, mit den DRC Fehlern müsstest halt leben

Peter

Autor: alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

du kannst dir ein neues Bauteil definieren, und zwei SMD-Pads (eins
Bottom, eins Top) deckungsgleich auf einander legen.....

Autor: remo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Peter: Danke, sieht gut aus. Wenn man Eagle das letzte Stück der
Verbindung gerundet ausführen lässt, dann bekommt man es auch in den
Griff, dass Eagle immer an das Pad ran will und nicht erkennt, dass
durch den Ring die Verbindung schon existiert. Man legt also einfach auf
den Ring nochmals ein Teilsegment als Wire drüber und zweigt von dort
ab.

Die 0,9mm als Bohrloch sind geschätzt oder Erfahrungswert?
Wollte keine zu grosse mechanische Spannung auf dem SMD-R, die Dinger
sind diesbezüglich ungemein empfindlich aber andererseits verhindern,
dass er beim Löten gleich abhaut.

@alex: Wie im ersten Beitrag beschrieben klappt das mit den zwei SMD
Pads übereinander nicht, da dann die Zentrierung zum Bohren fehlt.
Trotzdem Danke.

ciao
Remo

Autor: PeterL (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
a²+b²=c² (hast Recht, kommen 0,943398113mm raus ;-) also besser 1mm
Bohrer
verwenden (open Lib, edit xxx.pac, change drl 1mm, save)

Autor: Henrik J. (henrikj)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Löten ist bei nem 0201 Widerstand sicher schwierig. Aber vielleicht hat
er ja nen Ofen und nen Dispenser?!

Die Lösung mit dem durchgesteckten 0603 Widertand würde ich jedenfalls
gern aml sehen. :D

Btw: Auf der Unterseite der Platine ist kein Platz mehr? Sonst kannst
die ja auch noch nutzen.

Autor: PeterL (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist vor allem eine Herausforderung für Bestückungsautomaten :-)

Autor: remo (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

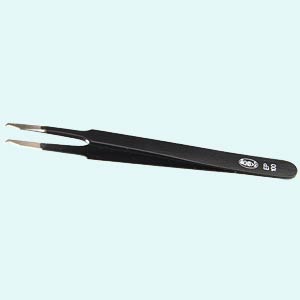

also mit meinem Bestückungsautomatem geht das... (Bild) :-)
...vielleicht gibts irgendwann ein aufständiges Dorf in z.B. Gallien,
dass sich auf verticale Montage spezialisiert...und überhaupt in ferner
Zukunft werden alle SMD-Rs nurnoch in Einpresstechnik ausgeführt sein,
die Bestückungskosten werden sich halbieren und ich sitze in meinem
Schloss und zähl Geld, wenn mir die Mädels mal 5 Minuten Ruhe gönnen.
Ich lad euch dann natürlich ein, ihr ward ja bei Stunde Null dabei :-)

Saluti
Remo

Autor: Jens P. (jmoney)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm doch ein Widerstandsarray in 1206-Bauform. 4 Widerstände in
kleinstem Package und Vias kannste schön drumrum verteilen. Ist auch gar
nicht so schwer zu löten, immerhin kann man das Teil mit ner Pinzette
vernünftig positionieren. Im Zweifelsfall mit viel Flussmittel einfach
draufklatschen. Hätte den Vorteil, dass du den Entwurf auch gleich für
das endgültige Gerät weiterverwenden könntest. Kaufen brauchste die für
einen Prototypen auch nicht unbedingt, sind schließlich auf fast allen
Computer-Platinen neuer als 10 Jahre drauf..

Autor: Mario (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wie wärs wenn du led und widerstand einfach gegeneinander stellst - oben
in der Luft ne Lötstelle um beide zu verbinden und je eine auf der
platine , evlt. leichte dreiecksform damit du keinen kurzen bekommst ;-)

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, Remo,

wie wär's wenn Du Dein Layout mal hier als PNG oder so 'reinstellst;
vielleicht gibt es ja doch noch einen besseren Weg für Dein Layout.

Stephan.

Autor: Wolfram Fischer (mega-hz)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe auch mal das Problem gehabt, 32 LEDs mit Vorwiderständen zu
bestücken und habe dann folgendes gemacht, wo ich keinen einzigen
Vorwiderstand brauchte:

Die LEDs haben gemeinsame Anode, alle aus gleicher Charge und alle rot.

Man nimmt einen LM317 und stellt damit die Anoden-Spannung der LEDs ein,
ich hatte so um die 2V, so daß die LEDs gerade hell genug als
Statusanzeige
leuchten. Damit ergibt sich dann ein Maximal-Strom pro LED der unter dem
Maxwert liegt.

Läuft seit >10 Jahren und funktioniert noch heute!

Achtung, sollten verschiedene LEDs (Farben) benutzt werden, geht diese
Methode nicht!

Es müssen alle die gleiche Spannung haben!

Autor: Chris F. (chfreund) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Selbst wenn sowas geht ist das wohl immer noch einfacher die Widerstände
als buried carbon-Leitlack-Druck einzubauen. Nimm lieber LED mit
eingebautem Vorwiderstand.

Oder durfte die nächste Antwort hier erst 2026 rein?

Autor: Stephan C. (stephan_c)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was spräche denn gegen VIAs im Pad?
Bei einem 0603er Widerstand passt ein VIA mit 0,3mm Bohrung wunderbar
ins Pad rein.

Wir hatten selber mal eine kleine Platine als Firmenlogo entwickelt,
welche sich die Kollegen auf einer Messe wie ein Namesschild anhängen
konnten.
An einer Stelle sollte eine LED durch ein Loch leuchten. Die Bauteile
sollten aber nicht sichtbar sein. Also wurde eine SMD-LED auf der
Rückseite der Platine über einem Loch falschherum platziert.
Wenn du wüsstest, was das für eine Fummelarbeit war!
Das Loch war durchkontaktiert und man hat die LED schnell mal
kurzgeschlossen, wenn man beim Löten nicht doll genug aufgepasst hat.

Autor: Falk Brunner (falk)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
@Stephan C. (stephan_c)

>sollten aber nicht sichtbar sein. Also wurde eine SMD-LED auf der
>Rückseite der Platine über einem Loch falschherum platziert.
>Wenn du wüsstest, was das für eine Fummelarbeit war!

Wohl noch nichts von reverse mount LEDs gehört . . . ?

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stephan C. schrieb:
> Das Loch war durchkontaktiert und man hat die LED schnell mal
> kurzgeschlossen

Das ist einfach nur ein Designfehler. Oder sollte die Metallhülse das
LED-Licht reflektieren?

Georg

Autor: Stephan C. (stephan_c)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, das sollte sie.
