[S] Not-Aus Taster Knopf/ Pilz-Taster/ EMO-Button

[Gerald B. (gerald_b)]

Suche einen Not-Aus Taster (EMO, Pilz-Taster), gerne auch gebraucht und
ausgeschlachtet.
Ich habe die Sirene vom Gefechtsalarm der Enterprise nachgebaut. Das
Ganze soll ein Geburtstagsgeschenk für den Neffen werden, deshalb solls
preiswert sein. Hat ja keinerlei Sicherheitsfunktion, wie mal
ursprünklich, sondern ist nur noch Showeffekt ;-)
Ach ja, normalerweise haben die Notausknöppe Öffnerkontakte (NC). Ich
brauche als Einschalter aber einen Schließer (NO)
Da die aufrastbaren Schaltkontakte von Hersteller zu Hersteller
unterschiedlich sind, wäre es toll, wenn ein passender Schaltkontakt
(NO) mit dabei wäre.
Notfalls muß ich da eben einen Mikrotaster drunterfrickeln.

Gerne auch im Tausch gegen so ein Geräuschmodul. Habe dazu eine
Leiterplatte entworfen und fertigen lassen. Ist 40x60 groß und bestückt
dann 25-30 hoch (alles THT), Basis sind 2x 555er Timer. Betriebsspannung
6-12V. Vom kleinen onBoard Pieper bis zu einem ausgewachsenen
Lautsprecher ist über Bestückungsoptionen alles machbar.
Damit sich Uneingeweihte was drunter vorstellen können, hier der Sound:
https://www.youtube.com/watch?v=VqmSdDKmj2M

[Oliver S. (oliverso)]

Das ist so ein Geschenk, bei dem der Papa danach seine größten
Golfschläger aus dem Schrank holt, und das Ding Richtung Umlaufbahn
pfeffert.

Oliver

[Gerald B. (gerald_b)]

Darum bin ich mit der Ausgangsleistung auch runtergegangen :-)

[Engelbert S. (engelbert)]

Ich kann dir diesen Not-Halt Taster anbieten. Allerdings ist dieser
verrastend, und das Schaltelement ist ein NC-Kontakt (Öffner).
Den Staub würde ich dann noch vor dem Versand wegwischen 😉

Gruß
Engelbert

[Gerald B. (gerald_b)]

Engelbert S. schrieb:
> Ich kann dir diesen Not-Halt Taster anbieten. Allerdings ist
> dieser
> verrastend, und das Schaltelement ist ein NC-Kontakt (Öffner).
> Den Staub würde ich dann noch vor dem Versand wegwischen 😉
>
> Gruß
> Engelbert

Hallo Engelbert,

der Not-Aus sieht doch schon mal vielversprechend aus. Scheint
Markenware zu sein, da finde ich sicher einen passenden NO-Kontakt.
Not-Aus ist meines Wissens nach immer rastend. Das ist auch in meiner
zweckentfremdeten Anwendung beabsichtigt.
Kriegst ne PN,

Gruß Gerald

[Engelbert S. (engelbert)]

Gerald B. schrieb:
> da finde ich sicher einen passenden NO-Kontakt

Dieser hier z.B. https://www.ebay.de/itm/145089803657

Ich habe nochmals nachgesehen, aber ich habe kein passendes
NO-Schaltelement gefunden.

[Andrew T. (marsufant)]

Einfach einen invertierer aus einem Transistor und Zwei Widerständen
nachrüsten,

Schon wird aus NC ein NO

[Gerald B. (gerald_b)]

Andrew T. schrieb:
> Einfach einen invertierer aus einem Transistor und Zwei Widerständen
> nachrüsten,
>
> Schon wird aus NC ein NO

Als Einschalter der Stromversorgung nicht besonders praktikabel ;-)

[Andrew T. (marsufant)]

Gerald B. schrieb:
> Andrew T. schrieb:
>> Einfach einen invertierer aus einem Transistor und Zwei Widerständen
>> nachrüsten,
>> Schon wird aus NC ein NO
>
> Als Einschalter der Stromversorgung nicht besonders praktikabel ;-)

Doch, und wenn man mit dem Ruhestrom geizen will nimmt man ein FET.


A bisserl denken musst halt schon !)

[Gerald B. (gerald_b)]

Andrew T. schrieb:
> Doch, und wenn man mit dem Ruhestrom geizen will nimmt man ein FET.

Um es mit Rüdiger Hoffmann zu sagen: "Kann man machen, muß man aber
nicht" ;-)
Zum Einen will ich um das fertige Board keine "Drahtigel" in Q&D Manier
drapieren. Wenn das Ganze dann ein paar Jahre "gereift" ist und Patina
angesetzt hat, finden die Kriechströme einen Weg zum Gate und werden den
FET im besten Falle so weit öffen, das die Batterie leer ist und im
schlechtesten Fall wird sich der FET selbst auslöten. Trifft beides
nicht zu, wird die Sirene nachts und bei eigener Abwesenheit losgehen
und die Nachbarn terrorisieren  :-)))

[Randy (r_w)]

hello,

wie waers mit einem LA38?

https://www.ebay.de/itm/165688559838?

mit versand ca 6 eur. da gibt es not-aus oder auch nur pilz,
rueckstellend, NO/NC schalteinheit...


gruss,
-- randy

[Gerald B. (gerald_b)]

Randy W. schrieb:
> hello,
>
> wie waers mit einem LA38?
>
> https://www.ebay.de/itm/165688559838?
>
> mit versand ca 6 eur. da gibt es not-aus oder auch nur pilz,
> rueckstellend, NO/NC schalteinheit...
>
>
> gruss,
> -- randy

Ich behalte es mal im Hinterkopf, sollte es zur Kleinserie mutieren. Ich
kannte halt nur die 20€ aufwärts Preise. Für ein sicherheitsrelevantes
Teil sicherlich gerechtfertigt. Für "just for Fun" jedoch indiskutabel

[Phil J. (exloermond)]

https://de.aliexpress.com/item/4000200227336.html

Aliexpress hat auch Unmengen verschiedener Modelle zur Auswahl.

[Gerald B. (gerald_b)]

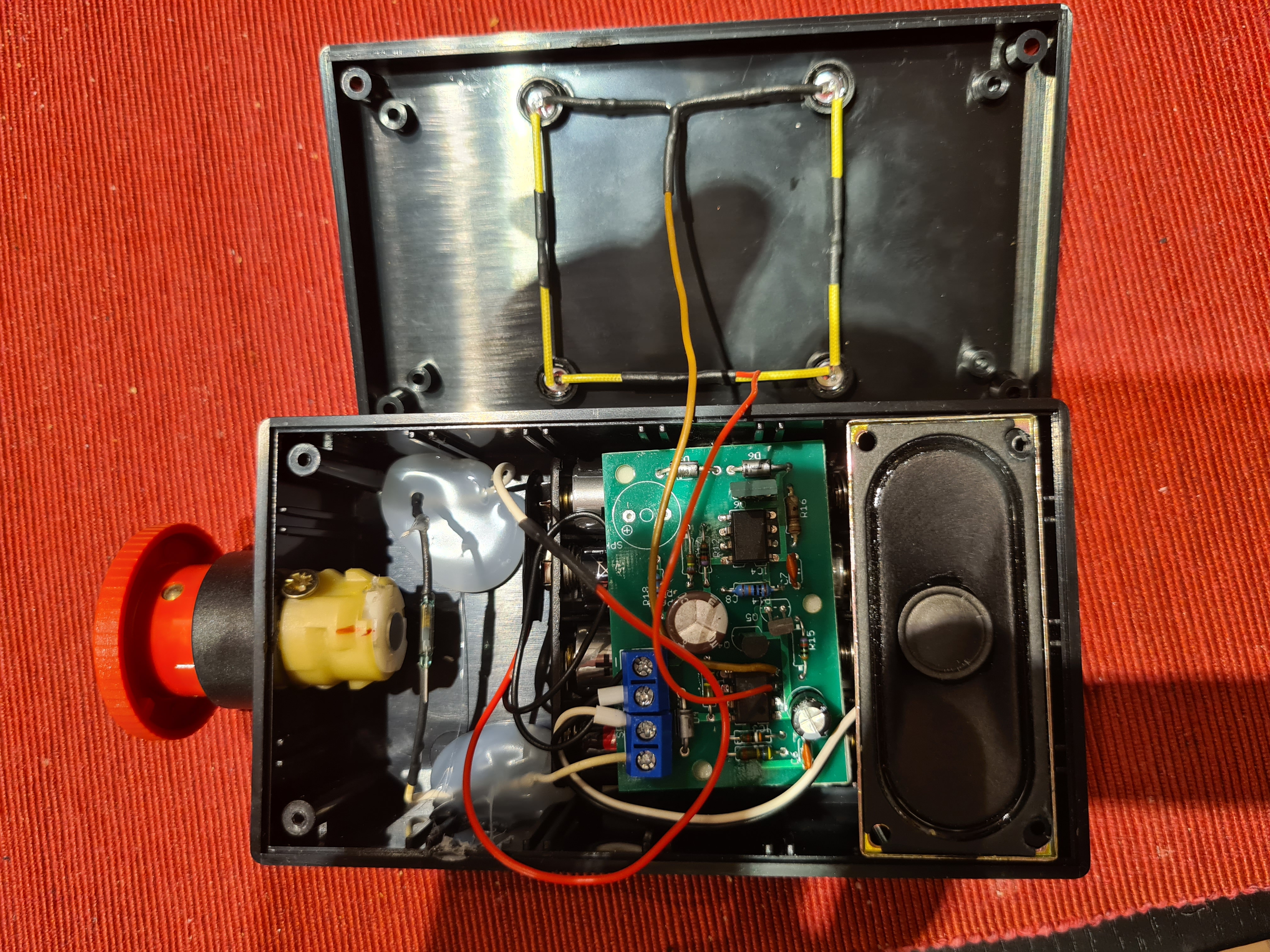

Kleine Rückmeldung: im wesentlichen ist das Geburtstagsgeschenk für den
Neffen jetzt fertig. Es fehlt nur noch die Schallöffnung über dem
Lautsprecher und ein Schutzgitter. Das Gehäuse wird noch mit
schwarzgelbem Warnband foliert.

[Harald W. (wilhelms)]

Gerald B. schrieb:

> Kleine Rückmeldung: im wesentlichen ist das Geburtstagsgeschenk für den
> Neffen jetzt fertig. Es fehlt nur noch die Schallöffnung über dem
> Lautsprecher und ein Schutzgitter. Das Gehäuse wird noch mit
> schwarzgelbem Warnband foliert.

Ist rechts eine gelbe Siebensegmentanzeige verbaut. :-)

[Marcel V. (mavin)]

Gerald B. schrieb:
> im wesentlichen ist das Geburtstagsgeschenk für den Neffen jetzt fertig.

Genial 👍

Ich habe auch mal versucht so eine "Red Alert" Sirene zu basteln. Ich
bekomme aber den langsam ansteigenden Ton nicht hin. Bei mir klingt der
unterbrochene Piepston immer mit gleichmäßiger Frequenz. Das hört sich
ungefähr so an:

Pieeep-Pause-Pieeep-Pause...usw.

Auf deinem Bild sehe ich zwei NE555. Der eine erzeugt wahrscheinlich den
anschwellenden Ton und der andere die Unterbrechung.

Zeig doch bitte mal deinen Schaltplan.

[Gerald B. (gerald_b)]

Marcel V. schrieb:
> Zeig doch bitte mal deinen Schaltplan.

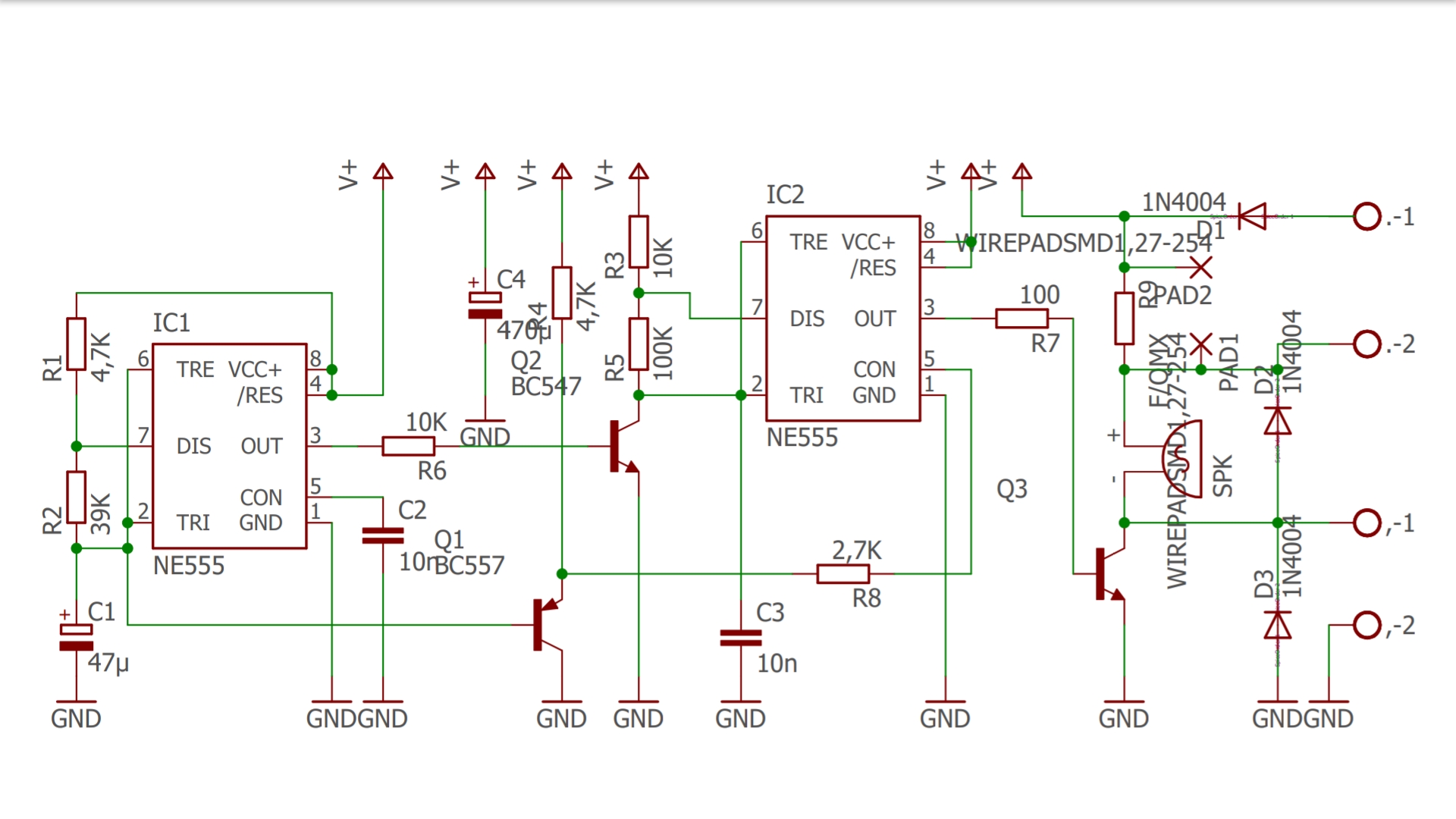

Aber gerne doch. Ist nich auf meinem Mist gewachsen, wenn man mal unter
"star trek red alert schematic" sucht, findet man mindestens 3
Versionen, die sich aber recht ähnlich sehen.
Ich hab das Ganze zur Verifizierung auf dem Breadboard zusammengesteckt
und dann ne passende Leiterplatte "geegelt"
Ist 80er Jahre Elektronik ;-)
Ich habe das Board möglichst universell ausgelegt. Statt des
Onboardpiepers sind auch Lautsprecher in einem weiten Leistungsspektrum
möglich.
Q3 ist ein BD135. Will man mehr Leistung, dann kann man auch einen BDX33
nehmen, der 10A Kollektorstrom zulässt.
Aber Obacht, beim BD135 kommt die Kühllasche Richtung Außenkante, der
BDX hat spiegelbidliche Anschlussbelegung, da muß die Kühlfahne Richtung
NE555 zeigen. Das Gute am BDX ist, das der ein Darlington Transistor ist
und somit mit dem selben Basiststrom, wie der Kleine auskommt. Deshalb
bin ich an der Stelle vom 2N3055 abgewichen.
R9 ist an die Betriebsspannung und den verwendeten Lautsprecher
anzupassen. Bei einem 47 Ohm Pieper für 3-5V an 12V 150-180 Ohm. Bei dem
von mir verwendeten 8 Ohm Pollin Lautsprecher
https://www.pollin.de/p/matsushita-kleinlautsprecher-g7d506b2-641144
Habe ich für R9 15 Ohm gewählt, da das kleine Ding weniger als 1 Watt
Leistung hat. Bei einem entsprechend leistungsfähigen Lautsprecher
entfällt R9 und überbrückt die beiden Lötpads.

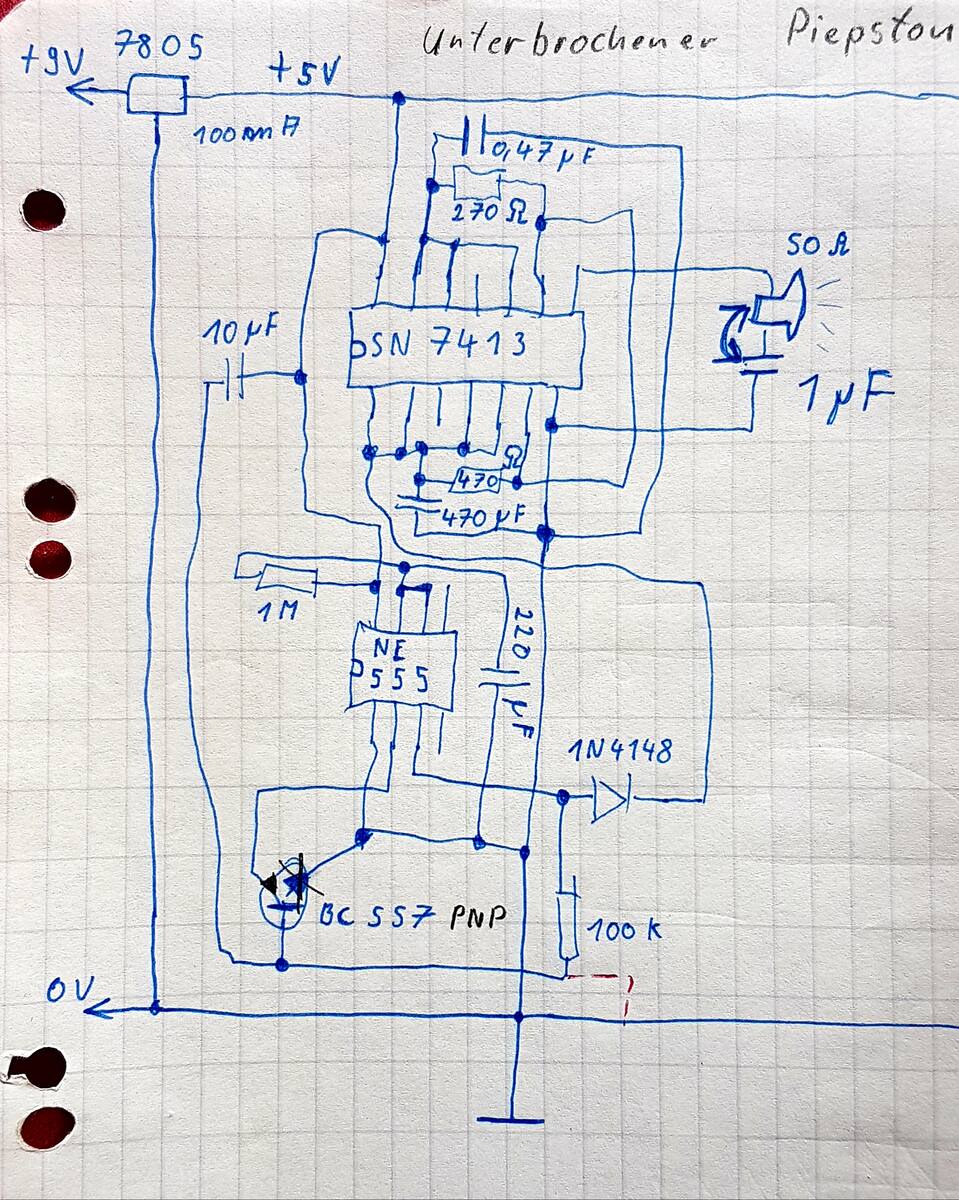

PS mit dem 7413 die Tonveränderung machen zu wollen, kann ich mir nicht
vorstellen. Bessere Chancen hättest du vermutlich mit einem 74121 - ein
retriggerbares Monoflop, das man auch als VCO verwenden kann.
Ich hatte in meiner Jugend mal eine Schaltung für eine auf- und
abschwellende Sirene mit einem 7400 (LS ging nicht dafür) 2x astabile
Multivibratoren, wobei der modulierte analog mittels RC Glied (1000µ
Elko) missbraucht wurde :-)))

[Marcel V. (mavin)]

Gerald B. schrieb:
> Q3 ist ein BD135. Will man mehr Leistung, dann kann man auch einen BDX33
> nehmen, der 10A Kollektorstrom zulässt.

Vielen Dank. Der BD135 in Verbindung mit einem 8 Ohm Lautsprecher (und
R9 = 15R) wird wohl mehr als ausreichend sein (schon wegen der
Nachbarn).

R7 werde ich wahrscheinlich noch von 100R auf 470R vergrößern. Aber
ansonsten eine schöne Schaltung und ich brauche das Rad nicht extra neu
erfinden ;)

Danke 👍

[Manfred P. (pruckelfred)]

Gerald B. schrieb:
> Kleine Rückmeldung

Bitte eine Kopie in Q&D ablegen!

[Gerald B. (gerald_b)]

Manfred P. schrieb:
> Bitte eine Kopie in Q&D ablegen!

Ok, wenn das Ding auch mechanisch richtig fertiggestellt ist ;-)
