Hallo,
gerne würde ich einen Schaltplan mit einem AM-Empfänger IC
TA7642 oder ZN414 zeichnen. Leider finde ich die Bauteile
in EAGLE nicht. Mir stehen die Versionen 6.4.0 und 7.7.0
zur Verfügung. Ich bin natürlich "Anfänger" evtl. mache ich ja
etwas falsch. Oder die Bauteile sind wirklich nicht vorhanden.
Kann mir bitte jemand weiter helfen? Mit der entsprechenden .lib?

Danke
Andreas B.

[Michael B. (laberkopp)]

Andreas B. schrieb:
> Leider finde ich die Bauteile
> in EAGLE nicht

Abermillionen von Bauteilen gibt es in den Libraries von Eagle nicht,
und die vorhandenen sind oftmals unbrauchbar.

Daher zeichnet man sich seine benötigten Bauteile selbst.

https://dse-faq.elektronik-kompendium.de/dse-faq.htm#F.5

"Dennoch wirst du bei JEDEM Layoutprogramm feststellen, dass schon für
die erste Schaltung ein Bauteil in der Library fehlt. Man malt es sich
halt selber"

"Wer Eagle einsetzen will, sollte erst mal unter Optionen Verzeichnisse
den Projektdateiordner woanders hin legen damit bei einer
Neuinstallation nicht alle Projekte weg sind. Nach dem man ein Projekt
xyz und damit ein Verzeichnis xyz angelegt hat in das xyz.brd und
xyz.sch kommen, sollte man dort gleich eine neue zunächst leere Library
unter demselben Namen xyz.lbr anlegen und mit "use" in den
Bibliotheksbrowser aufnehmen. So bald man ein Bauelement aus den
Standard-Libraries überarbeiten will, kopiert man zuvor dessen Symbol
und gewünschte Package einzeln aus der Ansicht im alphabetisch
unsortierten Bibliotheksbrowser im Control Panel per rechter Maustaste
"in Bibliothek kopieren" (bitte nicht aus Versehen ein anderes
Menükomando, es gibt auf dem Level 'natürlich' kein Undo) in die
geöffnete xyz.lbr und überarbeitet es dort. Denn man muss fast immer die
fehlerhaften Symbole (zu kleine Pads, zu kleine Bohrungen, kein Outline
für IC-Fassung) überarbeiten bis man sie verwenden kann und Zusätzliche
anlegen die man braucht, und so bleiben sie auch bei einem Update oder
einer Neuinstallation erhalten."

[Sebastian R. (sebastian_r569)]

Michael B. schrieb:
> So bald man ein Bauelement aus den
> Standard-Libraries überarbeiten will, kopiert man zuvor dessen Symbol
> und gewünschte Package einzeln aus der Ansicht im alphabetisch
> unsortierten Bibliotheksbrowser im Control Panel per rechter Maustaste
> "in Bibliothek kopieren" (bitte nicht aus Versehen ein anderes
> Menükomando, es gibt auf dem Level 'natürlich' kein Undo) in die
> geöffnete xyz.lbr und überarbeitet es dort.

Ich fände es allerdings sinnvoller, sich selber allgemeine eigene
Bibliotheken anzulegen und nicht für jedes Projekt einzeln.

Aber ja, um das Anlegen von Bauteilen kommt man nicht umher.
Tipp: Viele Standardsymbole und -gehäuse kann man aus bereits
vorhandenen Bibliotheken importieren.

[H. H. (Gast)]

Andreas B. schrieb:
> TA7642 oder ZN414

Zu empfangen gibts da eh nicht mehr viel.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

H. H. schrieb:
> Zu empfangen gibts da eh nicht mehr viel.
Oder viel zu viel. Namentlich "Störungen".

[Michael B. (laberkopp)]

H. H. schrieb:
> Zu empfangen gibts da eh nicht mehr viel.

Er muss ja kein Radio hören wollen. AM Funksteuerungen, Zeitzeichen, hab
den denke ich auch mal bei der Auswertung physikalischer Phänomene
gesehen.

[H. H. (Gast)]

Lothar M. schrieb:
> H. H. schrieb:
>> Zu empfangen gibts da eh nicht mehr viel.
> Oder viel zu viel. Namentlich "Störungen".

Du meinst wohl Radio Meanwell...

[Vanye R. (vanye_rijan)]

> Du meinst wohl Radio Meanwell...

Wenigstens senden die keine Werbung. :-D

Vanye

[Harald W. (wilhelms)]

H. H. schrieb:

>> TA7642 oder ZN414
>
> Zu empfangen gibts da eh nicht mehr viel.

Nun, man kann sich das Konzert der LED-Lampen anhören.

[Stefan M. (derwisch)]

H. H. schrieb:
> Zu empfangen gibts da eh nicht mehr viel.

Nicht so viel wie "damals", das stimmt.
Aber am Abend und in der Nacht geht da noch einiges.
Der TA7642 ist zu erstaunlichen Empfangsleistungen fähig.
Vor ein paar Wochen habe ich mit dem Teil einen MW Empfänger mit
Ferritstab-Antenne gebaut und war begeistert.
Hatte eigentlich nicht viel erwartet...
Vom ZN414 habe ich auch noch einige, die mir aber fast zu schade zum
verbasteln sind.
Nicht entmutigen lassen.

[Andreas B. (annab)]

Michael B. schrieb:
> Abermillionen von Bauteilen gibt es in den Libraries von Eagle nicht,
> und die vorhandenen sind oftmals unbrauchbar.
>
> Daher zeichnet man sich seine benötigten Bauteile selbst.

Vielen Dank für die schnelle Antwort,

dann komme ich wohl um das Erstellen eines neuen Bauteils
nicht herum. Da ich aber wirklich "Anfänger" bin, muß ich mir das
Erstellen
erst einmal anlesen. :-(
Einfacher für mich wäre es gewesen, das Rad nicht neu zu erfinden,
sondern nur eine bereits vorhandene Bibliothek zu verwenden.
Es hätte ja sein können, dass schon einmal jemand den TA7642 oder ZN414
erstellt hat.

Und ja, es stimmt, die Schaltung soll nicht zum Radio hören verwendet
werden.

Danke an alle.
Andreas B.

[Dietrich L. (dietrichl)]

Andreas B. schrieb:
> muß ich mir das Erstellen erst einmal anlesen. :-(
> Einfacher für mich wäre es gewesen, das Rad nicht neu zu erfinden,

Naja, früher oder später musst du das sowieso mal lernen - es sei denn,
du willst nur diesen einen Schaltplan zeichnen...

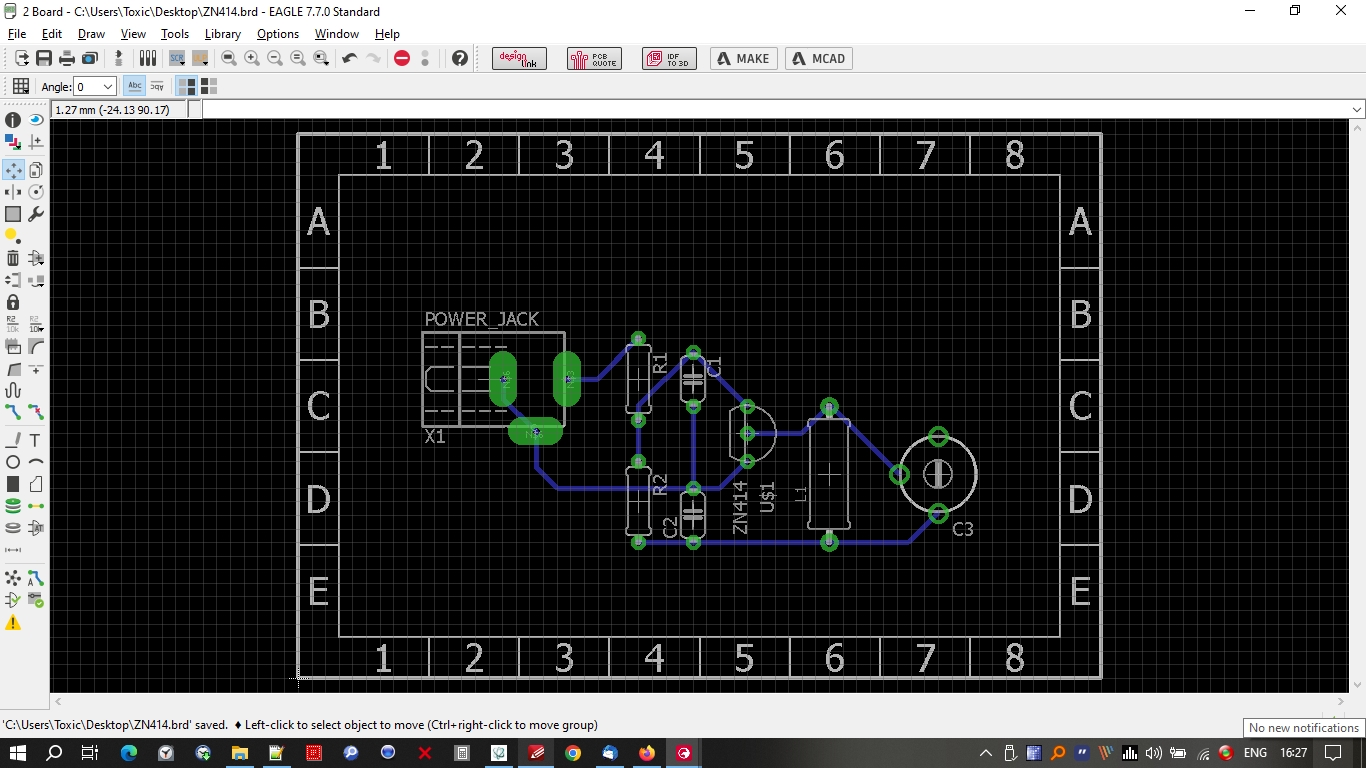

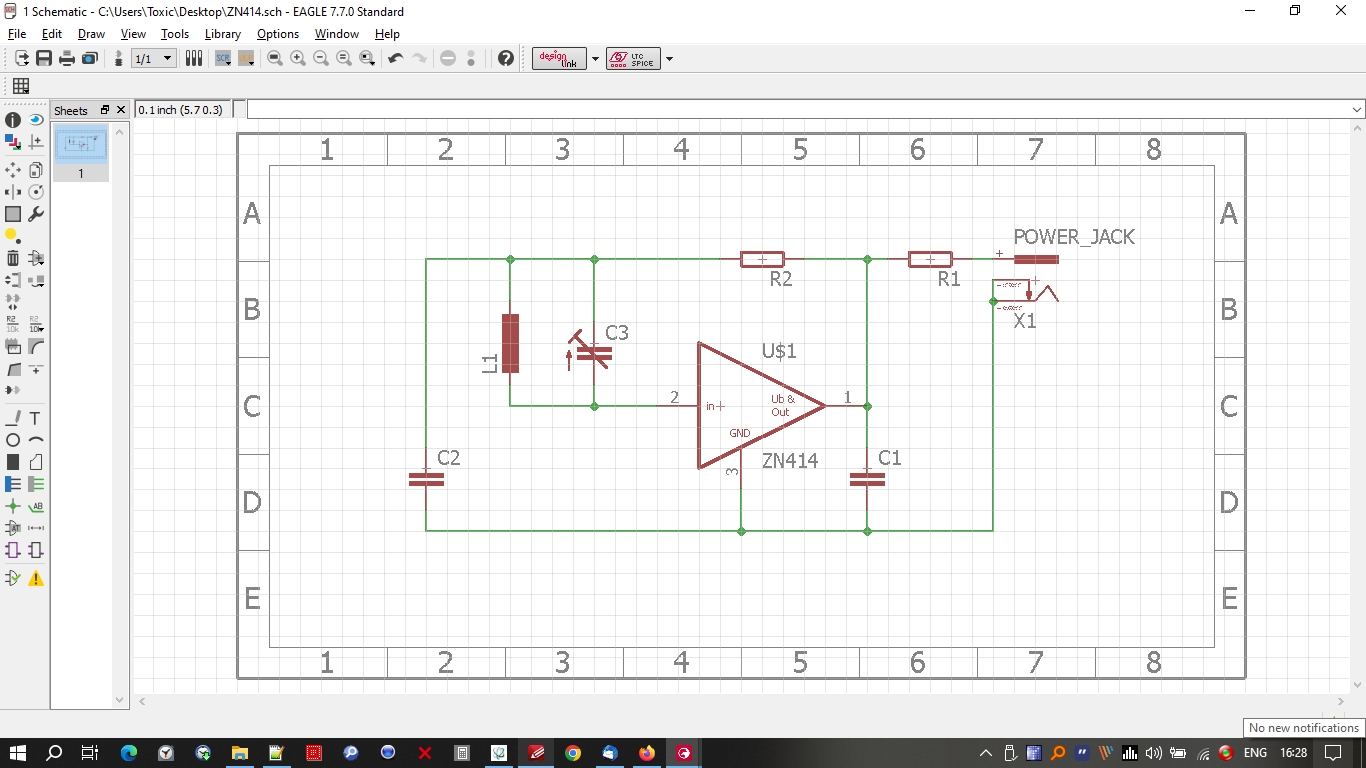

[Toxy T. (toxy_t)]

Andreas B. schrieb:
> Kann mir bitte jemand weiter helfen? Mit der entsprechenden .lib?

siehe Anhang und check es selbst....

[Andreas B. (annab)]

Toxy T. schrieb:
> siehe Anhang und check es selbst....

Hallo Toxy T.
vielen, vielen Dank... :-)
Habe es ausprobiert, klappt wunderbar.

Danke nochmals.
Andreas B.

[Abdul K. (ehydra)]

Das Ding ist ein sehr dankbares Bastelobjekt. Blitze erkennen, als
ZF-Verstärker mit AM-Demodulation, mit NE612 davor, usw.

Beachte die Pinbelegung ist je nach Hersteller unterschiedlich!

[Andreas B. (annab)]

Abdul K. schrieb:
> Das Ding ist ein sehr dankbares Bastelobjekt. Blitze erkennen,

Ja, es soll einmal ein Gewitter Detektor für den Arduino Uno
werden. So wie das "blitz-o-shield" von ramser-elektro.at.
Allerdings noch mit einem zusätzlichen 20x4 LCD im 4bit Mode.
Schaun wir mal...

[Peter D. (peda)]

Für aktuelle Bauteile kann man sich bei den Distris (Digikey, Mouser
usw.) Symbol, Footprint und 3D-Model runterladen, z.B. für Altium, Eagle
usw.
