Forum: PC Hard- und Software Zylinderfläche scannen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Walter T. (nicolas)


Angehängte Dateien:

Lesenswert?

Guten Morgen,

ich suche einen Weg, ein ebenes Bild einer Zylinderfläche zu bekommen.

Konkret will ich ein Bild eines Etiketts.

Früher™ habe ich das mit einem Flachbettscanner gemacht und mit der
Bewegung des Scanbalkens von Hand abgerollt. Nach dem zweiten oder
dritten Versuch hat das immer ganz gut geklappt. Mein aktueller Scanner
ist dafür allerdings zu schnell.

Gibt es heute brauchbare (am besten kostenlose) Software, mit der sich
ein unverzerrtes Etikett aus Teilfotos zusammenstellen lässt?

Die "Panorama"-Funktion eines Android-Smartphones scheint auf jeden Fall
nicht dazu geeignet zu sein.

: Bearbeitet durch User
von Harald K. (kirnbichler)


Lesenswert?

Walter T. schrieb:
> Früher™ habe ich das mit einem Flachbettscanner gemacht und mit der
> Bewegung des Scanbalkens von Hand abgerollt.

Nochvielfrüher™ gab es Handscanner, mit denen das richtig gut ging, weil
die Bewegung des Scangutes (hier: Deines Zylinders) vom Scanner erfasst
wurde.

von Walter T. (nicolas)


Angehängte Dateien:

Lesenswert?

Ja, nur das ist halt so lange her, da war noch richtig viel Lametta. So
ein Gerät werde ich nicht mehr betriebsbereit in die Hand bekommen.

: Bearbeitet durch User
von Harald K. (kirnbichler)


Lesenswert?

Aus einem Einzugsscanner müsste man sich so etwas bauen können. So etwas
findet man auch in Kombidruckern, sofern deren Scanner einen
Einzelblatteinzug hat. Da wird die Scanzeile in einer fixen Position
gehalten und das Scangut dran vorbeigezogen. Muss man also "nur"
umbauen, und mit der Mimik das Scangut drehen ...

Deine Photo-Idee sollte sich mit einer Photogrammetriesoftware für
3d-Scans umsetzen lassen. Ist zwar irgendwie overkill, aber es gibt
kostenlose Varianten von so etwas, herumspielen kostet also nur Zeit.

https://all3dp.com/de/2/kostenlose-photogrammetrie-software-freeware/

von Walter T. (nicolas)


Lesenswert?

(Ich kann meinen obigen Beitrag wegen der Antwort nicht mehr
bearbeiten.)

So sehen meine aktuellen Versuche mit der Panorame-Funktion am Handy
aus. Das geht grandios schief, weil sich der Hintergrund nicht
mitbewegt.

Mit dem Scanner von Hand wäre es für nackte Dokumentationszwecke sogar
fast brauchbar, man darf es allerdings niemandem zeigen.

Mit Photogrammetriesoftware habe ich vor zwei Jahren auch mal gespielt.
Alles sehr zeitaufwendig.

Einen Trommelscanner bauen wäre wohl für ein, zwei Eitketten im Jahr
übertrieben.

von Thomas W. (goaty)


Lesenswert?

Etikett abziehen ?

von Walter T. (nicolas)


Lesenswert?

Wäre "Etikett abziehen" eine Option, hätte ich wohl kaum eine Frage in
einem Forum gestellt.

Nein, geliehene Gegenstände mache ich nicht kaputt. Dazu gehört es auch,
Etiketten intakt zu lassen.

von J. S. (jojos)


Lesenswert?

Zeilenkamera und Drehteller.
Oder Smartphone und Panoramabild probieren?
ok, das war das Bild, nicht schön.
Und das Smartphone um den Encoder herum bewegen?

: Bearbeitet durch User
von Enrico E. (pussy_brauser)


Angehängte Dateien:

Lesenswert?

Entweder ganz altmodisch handschriftlich abschreiben und abheften, oder
einfach das Schild selbst erzeugen.

Ich habe das Schild schon mal vorbereitet. Du musst nur noch mit dem
Paintprogramm das Logo und das CE-Zeichen einfügen.

Das Logo lässt sich bequem abfotografieren.

von Thomas W. (goaty)


Lesenswert?

Drehteller mit konstanter Geschwindigkeit und App "Line Scanner"
vielleicht ?
https://sourceforge.net/projects/line-scanner-app-android/

Ansonsten Drehteller, Encoder, Zeilenkamera mit GigE und entsprechende
Software.

von Frank E. (Firma: Q3) (qualidat)


Lesenswert?

Naja, es ist ja auch eine Frage, wie oft man das benötigt.

Wenn es um tausende verschiedene Lagerartikel ginge, kann man natürlich
darüber nachdenken, etwas dafür zu bauen, für "einmalig" lohnt das wohl
kaum ...

Ich würde so 4..5 Fotos aus versch. Winkeln machen und mit einem
geeigneten Programm, z.B. Photoshop) zusammensetzen und entzerren.
Schätze so 10...15min Arbeit.

von J. S. (jojos)


Lesenswert?

Thomas W. schrieb:
> Encoder

der ist ja offensichtlich schon vorhanden :)

von Thomas W. (goaty)


Lesenswert?

Hier gibts eine Basler für 35€, allerdings Flächenkamera.
https://www.ebay.de/itm/134791331690

Altes CS-Objektiv, Bildhöhe auf wenige Pixel konfigurieren, Encoder an
IO-Eingang sollte machbar sein.
(Software "pylon" gibts so dazu)

Ja ok, ist nicht was der TO will, ich weiß.

: Bearbeitet durch User
von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

darf man fragen, wofür man das braucht?

von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Lesenswert?

J. S. schrieb:
> Thomas W. schrieb:
>> Encoder
>
> der ist ja offensichtlich schon vorhanden :)

Nee, der ist doch ausgeliehen und muss demnächst zurückgegeben werden.

von Walter T. (nicolas)


Lesenswert?

Enrico E. schrieb:
> Entweder ganz altmodisch handschriftlich abschreiben und abheften, oder
> einfach das Schild selbst erzeugen.

Das habe ich dann auch gemacht. Das ging hier ganz einfach, weil es
keine merkwürdigen Lögos oder Schaltpläne gab.

Aber die Frage bleibt interessant.

von Carypt C. (carypt)


Lesenswert?

ächz, langzeitbelichtung mit seitwärts durch das bildfeld bewegtem
objekt, das sich der plakettengröße entsprechenden in drehung befindet
und derweil mit einer lichtline (laser ?) belichtet wird. kch pff tss.
vielleicht läßt sich das auch mit einem rolling shutter praktizieren.

aber mal davon abgesehen gibt es ja auch für produktinspektion (auch
maschinelle) spezielle abbildungsarten die vom normalen
weitwinkelobjektiv (entozentrisch) abweichen, die rede ist hier von der
telezentrie der abbildung, allerdings muß dabei die frontlinse des
objektives großer sein als der durchmesser des zu betrachtenden objektes
sein, wenn nicht mikroskopie kann das teuer sein. google mal telezentrie
oder perizentrie. https://de.wikipedia.org/wiki/Perizentrisches_Objektiv

: Bearbeitet durch User
von Musik og F. (musikog_f)


Lesenswert?

Panoramafunktion der Handykamera.
Die Software macht soviele Digitricks beim stitchen das das normal recht
gut aussieht.

von Max H. (nilsp)


Lesenswert?

Ein Stück Karopapier mit Tesa über das Etikett kleben, dann ein Bild
machen.

Karopapier entfernen, Etikett fotografieren.

Dann eine kleine Software schreiben, die die Schnittstellen des
Karopapiers erkennt, das Etikettenbild nimmt und damit eine Entzerrung
des Bitmaps macht.

So spart man sich die aufwendige Umrechnung der zylindrische Perspektive
und die Linsenverzerrung bekommt man gratis gleich mitkompensiert.

Man muss natürlich immer im gleichen Winkel fotografieren. Eine kleine
Vorrichtung dafür sollte sich aber problemlos aus ein wenig Holz
improvisieren lassen.

von J. S. (jojos)


Lesenswert?

Musik og F. schrieb:
> Panoramafunktion der Handykamera.

hätte ich auch gedacht, Android des TO kann es nicht und mein iPhone
auch nicht. Bevor es noch jemand vorschlägt würde ich gerne ein Panorama
von z.B. einer Kaffeetasse sehen.

Carypt C. schrieb:
> telezentrie

schon mal gesehen was solche Objektive, vor allem für die gezeigte
Objektgröße, kosten?

von Walter T. (nicolas)


Lesenswert?

Das erste Bild  ("Escher") aus dem Beitrag

Beitrag "Re: Zylinderfläche scannen"

ist der beste Ergebnis, das ich aus einer Reihe von Versuchen mit der
Panorama-Funktion meines Android-Smartphones erreichen konnte.

Das Problem ist wahrscheinlich, dass die Zylinderfläche mit dem Etikett,
was ja der Teil ist, der interessant ist, weit weniger Kontrastpunkte
hat als der unbewegte Hintergrund. Der Nahpunkt der Handykamera lässt es
allerdings nicht zu, so dicht dranzugehen, dass die Zylinderfläche
bildfüllend wird.

Beim zweiten Bild ("Scan") habe ich den Zylinder über dem
Flachbettscanner abgerollt, während sich der Scanbalken bewegt hat.

von Tom H. (toemchen)


Lesenswert?

Nutzen Handys bei der Panoramafunktion nicht den Kompass, um die
Perspektive der Teilbilder einzuordnen? Panorama funktioniert also nur,
wenn man das Handy um sich dreht und dabei die Umgebung aufnimmt.

Jetzt aber, Workaround:
Eine Kombination aus zwei Drehtellern. Ein großer, auf dem das Handy
sitzt, und ein kleiner, der auf dem großen mit drauf ist und dem Handy
während der Gesamtdrehung immer eine neue Seite des zu fotografierenden
Objekts präsentiert.

Würd mich jetzt direkt jucken.

von J. R. (yoc)


Lesenswert?

Walter T. schrieb:
> Mein aktueller Scanner
> ist dafür allerdings zu schnell.

Evtl. hilft es die Auflösung auf Maximum zu setzen.
Meiner wird dann langsamer.

von Walter T. (nicolas)


Lesenswert?

J. R. schrieb:
> Evtl. hilft es die Auflösung auf Maximum zu setzen.
> Meiner wird dann langsamer.

Habe ich probiert. Es geht leider nur in sehr groben Schritten zu
verstellen. Bis 300 DPI ist der Scanner schnell wie ein Fotokopierer
(d.h. ich komme nicht mit), ab 400 DPI gefühlt so langsam, wie
Fingernägel wachsen (menschlisches Zittern wird also zum Problem).
Dazwischen gibt es keine Stufen.

: Bearbeitet durch User
von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Dann vielleicht die Farbtiefe reduzieren?
machste das in SW,
könnte die höhere Auflösung vielleicht schneller durchlaufen

von Walter T. (nicolas)


Lesenswert?

Wenn ich raten müßte, würde ich vermuten, dass der Scanner einen
Prozessor eingebaut hat, der darauf optimiert ist, bei 300 DPI gute
Benchmark-Werte zu liefern, aber nicht die Ressourcen, um darüber hinaus
überhaupt irgendwas zu schaffen, so dass bei höheren Auflösungen
Rohdaten über USB geschaufelt und PC-seitig per Software behandelt
werden.

Und nein: Kleinere Fläche bringt auch nichts. (Ergibt auch irgendwie
Sinn. Es muss ja immer die ganze Zeile ausgelesen werden.)

Das ist eine Sackgasse.

: Bearbeitet durch User
von Uli S. (uli12us)


Lesenswert?

Wie wärs mit einer Schlitzblende vor dem Objekt und das jeweils um die
Schlitzbreite weiterdrehen. Dann müssten die einzelnen Teilstücke nur
wie ne Tapete zusammengepappt werden.

von Carypt C. (carypt)


Lesenswert?

vielleicht könnte man auch durch einen gewölbten spiegel auf das objekt
schauen, das könnte billiger sein als ein herkömmliches telezentrisches
objektiv.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Carypt C. schrieb:
> vielleicht könnte man auch durch einen gewölbten spiegel auf das
> objekt
> schauen, das könnte billiger sein als ein herkömmliches telezentrisches
> objektiv.

müsste dann aber nicht noch zwischen Spiegel und Objekt
'ne Kamera sein, die sich dann selbst im Wege stehen würde?

von Armin K. (-donald-) Benutzerseite


Angehängte Dateien:

Lesenswert?

Tom H. schrieb:
> Nutzen Handys bei der Panoramafunktion nicht den Kompass, um die
> Perspektive der Teilbilder einzuordnen? Panorama funktioniert also nur,
> wenn man das Handy um sich dreht und dabei die Umgebung aufnimmt.

Stimmt definitiv nicht. Mit meinem iPhone habe ich folgendes Bild
gescannt. Mit Drehteller wäre es bestimmt besser gewesen.

: Bearbeitet durch User
von Walter T. (nicolas)


Lesenswert?

Schönes Bild! Ich liebe Deine zweihenklige dB-Tasse!

Dann muss ich doch nochmal probieren, ob ich unter Android bessere
Bilder hinbekomme, wenn ich den Hintergrund kontrastarm ausblenden kann.
Eventuell auch den Kontrast am eigentlichen Objekt erhöhen, z.B. durch
ein Papierlineal oder so.

: Bearbeitet durch User
von Carypt C. (carypt)


Lesenswert?

wenn man so einen gewölbten spiegel wie beim lampenreflektor in der
taschenlampe, einen kegel-innenspiegel hätte, würde das wohl gehen, wäre
aber immer noch verzerrt, ja, aber die information ist im kasten.

@desinfektor , ja, muß man halt richtig machen, bei der üblichen
satellitenschüssel ist der empfänger auch im weg, also wird er aus dem
lot gekippt und der kugelspiegel ist gezerrt. so halt,

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Armin K. schrieb:
> Mit Drehteller wäre es bestimmt besser gewesen.

Microwelle unten öffnen, Drehtellermotor extern bestromen.
=Drehteller.

quick & dirty

von Tom H. (toemchen)



Lesenswert?

Was für ein schönes Hobby.

Wenn das also so ist, daß das Handy nicht selbst gedreht werden muß,
dann mal los.

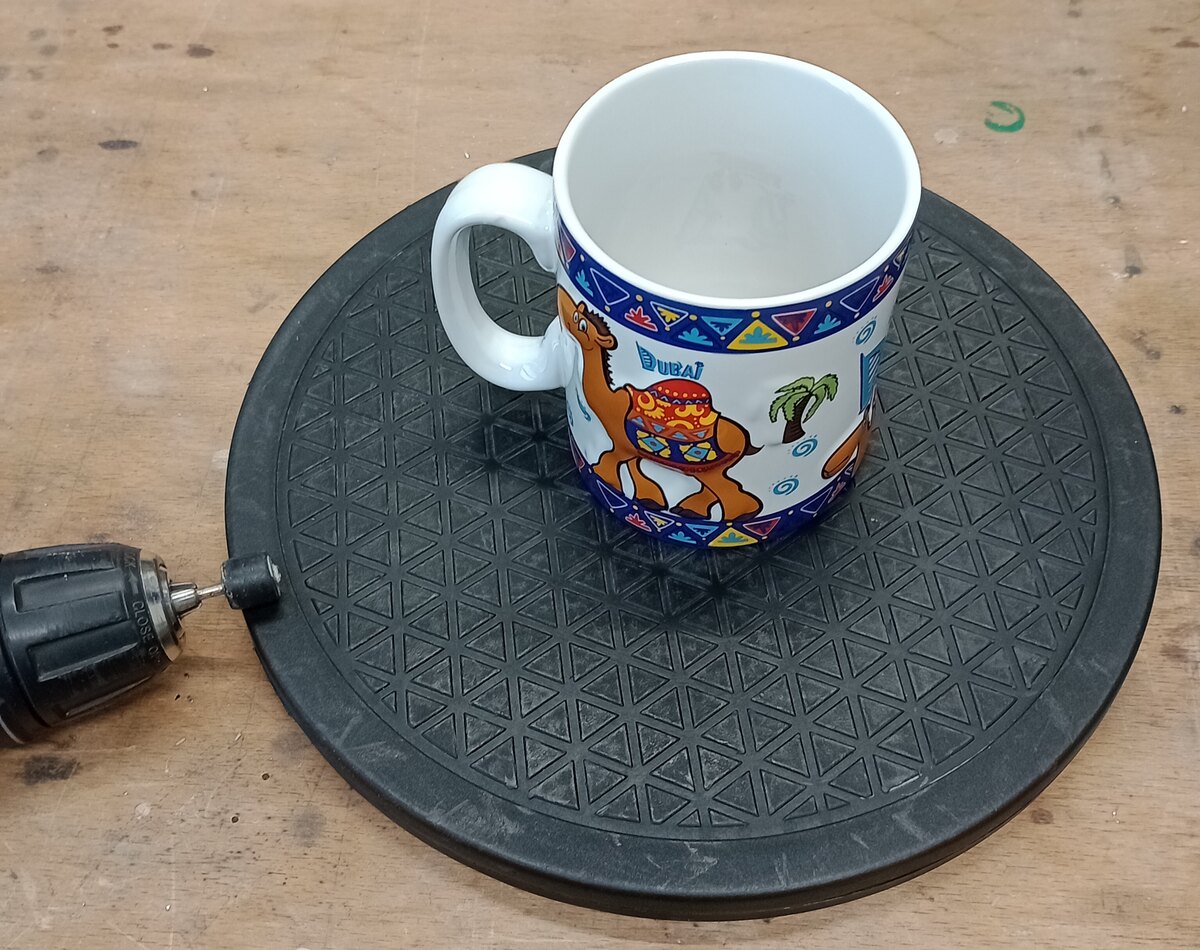

Die häßlichste Tasse aus unserem Büro-Fundus und ein billiger
Drehteller, mit einem kleinen Gummizylinder am Akkuschrauber gedreht.

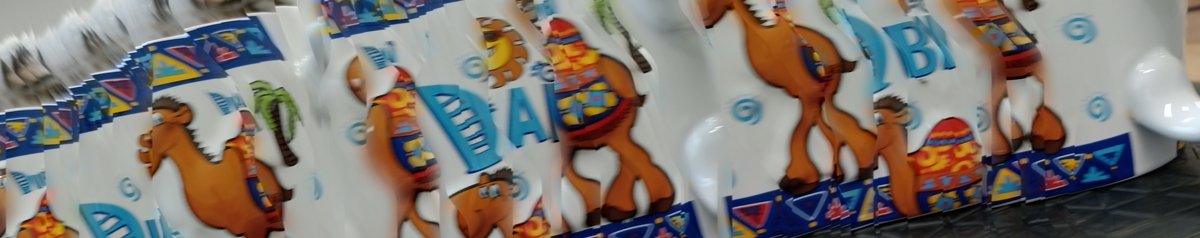

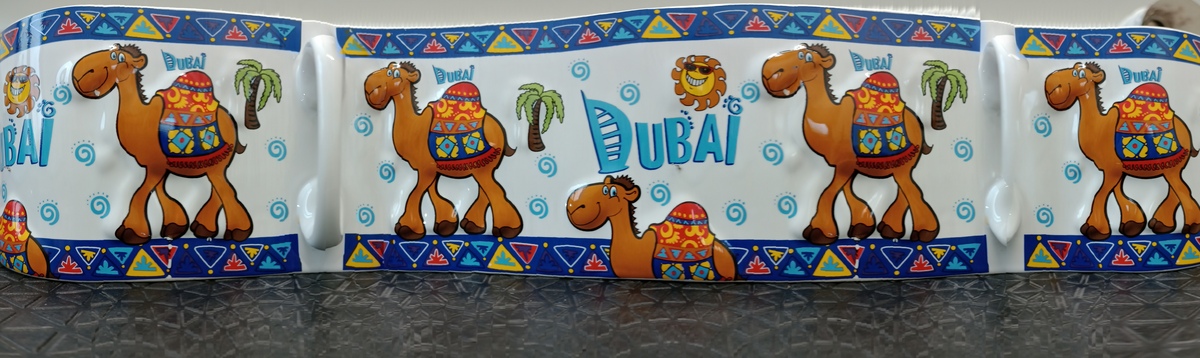

Anbei ein Scan, der zu schnell war und ein schöner.
Handy: Irgendein billiges moto g22

von Rolf (rolf22)


Lesenswert?

Carypt C. schrieb:
> bei der üblichen satellitenschüssel ist der empfänger auch im weg, also wird
> er aus dem lot gekippt und der kugelspiegel ist gezerrt.

Dass er im Weg ist, stimmt, macht nicht so sehr viel aus. Wenn der
Schüsseldurchmesser 1 cm größer ist, hat man die Schattenfläche schon
ausgeglichen. Nein, es geht darum, die Schüssel wegen Schnee senkrecht
montieren zu können, und dafür muss sie nach oben "schielen", was man
durch den verschobenen Empfänger erreicht.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Grad mal geschaut, was Conrad hat:
https://www.conrad.de/de/o/3d-scanner-0418173.html
Die Dinger sind ja ziemlich teuer. 655,00 € bis 1.829,00 €

von Achim M. (minifloat)


Lesenswert?

Ich würde ja einfach mehrere hochauflösende Fotos machen und diese mit
Gimp entzerren und zusammenstückeln.

mfg mf

von Carypt C. (carypt)


Lesenswert?

aha, ja das ist natürlich auch und logisch. aber selbstverständlich kann
man in einem spiegel auch andere positionen anpeilen ohne sich im bild
zu haben.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

is' aber immer interessant zu sehen, mit wat sich Leute so beschäftigen

von Ein T. (ein_typ)


Lesenswert?

Frank E. schrieb:
> Wenn es um tausende verschiedene Lagerartikel ginge, kann man natürlich
> darüber nachdenken, etwas dafür zu bauen, für "einmalig" lohnt das wohl
> kaum ...
>
> Ich würde so 4..5 Fotos aus versch. Winkeln machen und mit einem
> geeigneten Programm, z.B. Photoshop) zusammensetzen und entzerren.
> Schätze so 10...15min Arbeit.

Das ist für einzelne Anwendungen sicherlich machbar, aber für die von
Dir erwähnten tausenden Lagerartikel eher unbequem.

Womöglich ließe sich die Sache aber trotzdem relativ leicht
automatisieren: das zu scannende Objekt auf einen Drehteller stellen,
den Drehteller jeweils mit (zum Beispiel einem Servo) stückchenweise
drehen und dabei wahlweise ein Video oder eine Serie von Einzelbildern
anfertigen. Aus den Videoframes oder den Einzelbildern dann je einen
schmalen Streifen in der Mitte ausschneiden, und die Streifen dann zu
einem neuen Bild nebeneinander setzen. Der Rest ist Einstellungssache --
wie schnell (Videos) oder wie weit soll der Teller (bei Bildern) gedreht
werden, wie breit und wie hoch sollen die Ausschnitte sein, obendrein
ist die Frage, wie die Angelegenheit weiterverarbeitet werden, und ob
gegebenenfalls eine Fehlerkorrektur stattfinden soll. Möglicherweise
sind dabei auch Fuzzy Logic oder dem Machine Learning hilfreich. Zum
Ausprobieren reichen vermutlich ein Rasbberry Pi mit Kameramodul und ein
Servo, für eine Software böte sich Python mit OpenCV oder scikit-image
an.

von Frank E. (Firma: Q3) (qualidat)


Lesenswert?

Ein T. schrieb:
>> Ich würde so 4..5 Fotos aus versch. Winkeln machen und mit einem
>> geeigneten Programm, z.B. Photoshop) zusammensetzen und entzerren.
>> Schätze so 10...15min Arbeit.
>
> Das ist für einzelne Anwendungen sicherlich machbar, aber für die von
> Dir erwähnten tausenden Lagerartikel eher unbequem.

Ich glaube, da hast du mich missverstanden:

Für viele Artikel lohnt es sich natürlich, etwas zu bauen und zu
programmieren.

Für ein einzelnes Objekt reicht jedoch das Basteln mit einer
Bildbearbeitung.

von Joe (Firma: Wessibisser) (joe_l794)


Lesenswert?

Für Leute die eine Software wie Blender bedienen können ist das relativ
leicht und schnell lösbar: Hochauflösende Foto(s) machen, diese als
Textur auf zylindrisches Objekt projizieren; Zylinder abrollen; Textur
wird automatisch entzerrt.

Wer keine Ahnung vom Blendern hat, probiert besser die oben beschriebene
Panoramalösung. Ist zwar qualitativ nicht ganz vergleichbar, aber
einfacher und schneller.

: Bearbeitet durch User
von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

warum quält man sich mit der runden Fläche ab,
wenn Zylinder doch auch 2 gerade Flächen haben?

scan doch die!

༼⍢༽

von Walter T. (nicolas)


Lesenswert?

Wie kann jemandem am Montagmorgen um kurz nach Sieben so langweilig
sein, so einen Beitrag zu schreiben, zumal der Thread jetzt auch schon
zwei Wochen alt ist?

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

wie kann man bloss so humorlos sein.

ich fasse es nicht

von J. S. (jojos)


Lesenswert?

das hat mich nur ein müdes gähnen gekostet und wäre mir keinen Kommentar
Wert gewesen...
Hat es denn Fortschritte gegeben? Mit dem Smartphone hatte ich auch
getestet, das Problem ist das es sehr Objektabhängig ist. Ich habe einen
dicken Kondensator genommen und die Beschriftung ändert wenig am Bild.
Damit kam die Bewegungserkennung durch Bildinhalt nicht klar.

von Walter T. (nicolas)


Lesenswert?

J. S. schrieb:
> Hat es denn Fortschritte gegeben?

Nein, für's erste hat ja das abtippen gereicht, und weitere Versuche
mache ich dann, wenn ich mal Langeweile habe.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
