Als ich in der Ausbildung war, hatte man die positive
Versorgungsspannung von digitalen Schaltkreisen meistens VCC genannt.

Der Teil "CC" bezieht sich allerdings auf Technologie, die weitgehend
ausgestorben ist. Bei praktisch allen Mikrochips mit denen ich in den
letzten 10 Jahren zu tun habe, wird stattdessen die Bezeichnung VDD
verwendet. Dennoch sehe ich in Schaltplänen immer noch überwiegend VCC,
was mich verunsichert.

Sollte ich in meinen Plänen, wo ich die freie Wahl habe, lieber VCC oder
VDD verwenden?

Falls VCC noch aktuelle ist: warum?

von Klaus K. (Gast)


Lesenswert?

> Sollte ich in meinen Plänen, wo ich die freie Wahl habe, lieber VCC oder
> VDD verwenden?

Weder noch. Man schreibt +3V3 wo 3.3V drin ist. Oder+2V5, +0V9, -12V,
...

von H. H. (Gast)


Lesenswert?

Steve van de Grens schrieb:
> Falls VCC noch aktuelle ist: warum?

Weil man das nie so eng sehen durfte.

von Ralf X. (ralf0815)


Lesenswert?

Steve van de Grens schrieb:
> Sollte ich in meinen Plänen, wo ich die freie Wahl habe, lieber VCC oder
> VDD verwenden?

Als zukunftsorientierter Mensch, solltest Du schon heute das VEE
verwenden.

von H. H. (Gast)


Lesenswert?

Ralf X. schrieb:
> Steve van de Grens schrieb:
>> Sollte ich in meinen Plänen, wo ich die freie Wahl habe, lieber VCC oder
>> VDD verwenden?
>
> Als zukunftsorientierter Mensch, solltest Du schon heute das VEE
> verwenden.

Oder V42.

von Steve van de Grens (roehrmond)


Lesenswert?

Klaus K. schrieb:
> Man schreibt +3V3 wo 3.3V drin ist

Dazu tendiere ich mittlerweile aus dem Bauch heraus auch.

von Steve van de Grens (roehrmond)


Lesenswert?

Ralf X. schrieb:
> Als zukunftsorientierter Mensch, solltest Du schon heute das VEE
> verwenden.

H. H. schrieb:
> Oder V42.

Könnt ihr bitte ernst bleiben?

von Georg M. (g_m)


Lesenswert?

Was ist richtiger: VDD oder Vᴅᴅ?

von Peter X. (dcf)


Lesenswert?

Steve van de Grens schrieb:

Man kann sich auch Probleme machen wo keine sind.

von Steve van de Grens (roehrmond)


Lesenswert?

Georg M. schrieb:
> Was ist richtiger: VDD oder Vᴅᴅ?

Das war nicht meine Frage!

von Steve van de Grens (roehrmond)


Lesenswert?

Peter X. schrieb:
> Man kann sich auch Probleme machen wo keine sind.

Ist das so? Hier wird einem doch sonst jedes Wort im Mund umgedreht. Ich
erinnere nur an die elend lange Diskussion über Stecker versus Buchse
versus Kupplung.

Ich möchte es gerne richtig zeichnen, ist das so schwer nachvollziehbar?

von Pete K. (pete77)


Lesenswert?

Da muss es doch irgendeine Norm geben, oder?
Aber hier:
https://wiki.ibkastl.de/view/Normen_f%C3%BCr_die_Schaltplanerstellung
habe ich auch nichts gefunden.

von Peter X. (dcf)


Lesenswert?

Steve van de Grens schrieb:
> Peter X. schrieb:
>> Man kann sich auch Probleme machen wo keine sind.
>
> Ist das so? Hier wird einem doch sonst jedes Wort im Mund umgedreht. Ich
> erinnere nur an die elend lange Diskussion über Stecker versus Buchse
> versus Kupplung.

Nicht vergleichbar.


> Ich möchte es gerne richtig zeichnen, ist das so schwer nachvollziehbar?

Wie gesagt, Du machst Dir Probleme wo keine sind.

von Pete K. (pete77)


Lesenswert?

(leer)

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Lesenswert?

Vorsicht! Aufpassen!

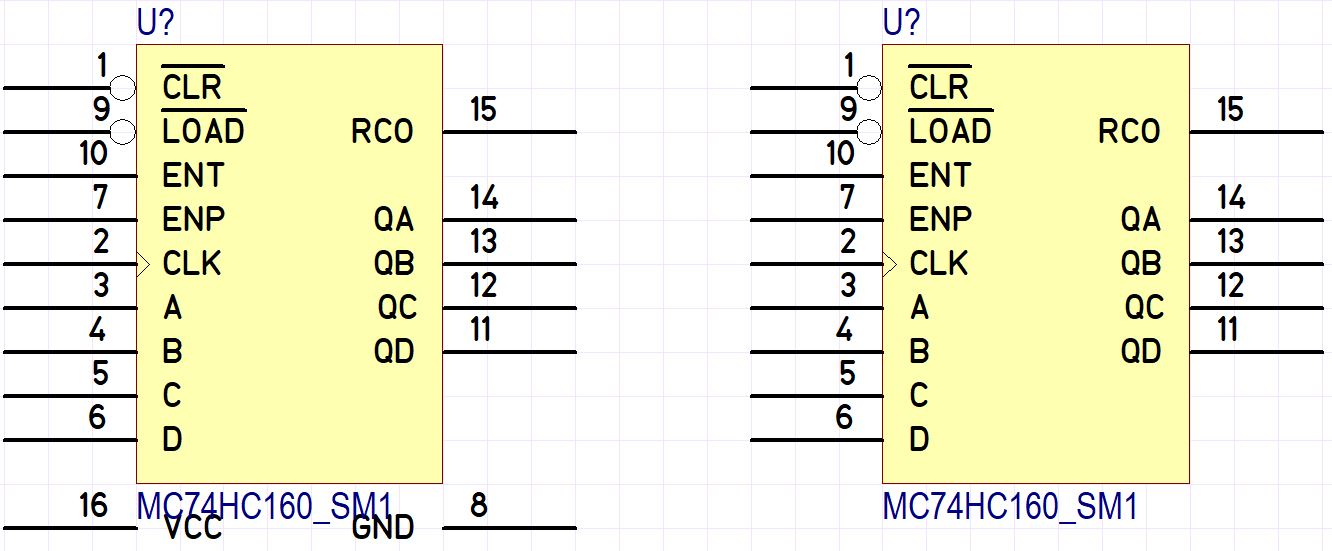

Zumindest in der Altium/Protel Welt sind viele (digitale) Bibliothek
Schaltbild Symbole mit versteckten GND und VCC Net Zuordnungen versehen.
Wer da VCC eliminiert kann da spaeter seine wahren Wunder erleben, weil
dann keiner dieser Symbole mit Masse oder der VCC angeschlossen werden.

Wenn man da den VCC-PIN mit irgendeinen anderen NET wie VDD verbinden
will, muss man erst die versteckten GND/VCC Pins sichtbar machen und
dann mit dem gewünschten NET verbinden. Im versteckten Zustand sind
diese PIN automatisch mit den NETS VCC und GND verbunden.

: Bearbeitet durch User
von Roland E. (roland0815)


Lesenswert?

Steve van de Grens schrieb:
> Als ich in der Ausbildung war, hatte man die positive
> Versorgungsspannung von digitalen Schaltkreisen meistens VCC genannt.
>
> Der Teil "CC" bezieht sich allerdings auf Technologie, die weitgehend
> ausgestorben ist. Bei praktisch allen Mikrochips mit denen ich in den
> letzten 10 Jahren zu tun habe, wird stattdessen die Bezeichnung VDD
> verwendet. Dennoch sehe ich in Schaltplänen immer noch überwiegend VCC,
> was mich verunsichert.
>
> Sollte ich in meinen Plänen, wo ich die freie Wahl habe, lieber VCC oder
> VDD verwenden?
>
> Falls VCC noch aktuelle ist: warum?

Wenn ich nicht ganz falsch liege, war VCC die Summenbezeichung für nicht
100% gesiebte Spannungen, die (meistens) über Transistoren gegen Masse
geschaltet wurden. Gleichgerichteter und gesiebter Trafoausgang. Daher
kommt das VCC (voltage cumulative collector, oder so). VDD wäre das
äquivalent für MosFets.

VEE wäre dann das andere Ende des Transitors, kann 0V haben, kann aber
auch negativ werden. Ist also eher zweideutig.

Wenn man nur eine einzige ungesiebte Spannung (zB einen Akkusatz) hat,
ist die Bezeichnung ok. Aber meistens hat man inzwischen diverse
Spannungen, da bietet sich die Schlüsselung der Spannung im Bezeichner
an.

von Rainer W. (rawi)


Lesenswert?

Steve van de Grens schrieb:
> Falls VCC noch aktuelle ist: warum?

Die Bezeichnung VCC für die positive Versorgungsspannung gehört zu
Schaltungen mit BJTs (C=Collector), VDD entsprechen zu Schaltungen mit
MOSFETs (D=Drain) - jeweils bezogen auf die meistverwendeten NPN- bzw.
N-Kanal Variante. Entsprechend gibt es VEE (E=Emitter) bzw. VSS
(S=Source) für negative Spannungen und natürlich Gnd als
Bezugspotential.

Was bei dir aktuell ist, hängt von deiner Schaltung ab.
Wenn mehrere Spannungen im System verwendet werden, ist allerdings die
Signalbezeichnung mit dem konkreten Spannungswert praktischer.

: Bearbeitet durch User
von Mark S. (voltwide)


Lesenswert?

lange Zeit war Vcc=+5V, Vdd=+12-15V und Vee=-12~15V. Ob das heute noch
so ist? Da diese Konfiguration inzwischen auch nicht mehr aktuell ist,
braucht sich über dieses Thema wohl nicht zu erhitzen. Ist nicht
wirklich spannend.

von Steve van de Grens (roehrmond)


Lesenswert?

Mark S. schrieb:
> lange Zeit war Vcc=+5V, Vdd=+12-15V und Vee=-12~15V

Das habe ich vor 30 Jahren anders gelernt. Konkrete Spannungswerte waren
den Symbolen nicht zugeordnet.

von Steve van de Grens (roehrmond)


Lesenswert?

Rainer W. schrieb:
> Was bei dir aktuell ist, hängt von deiner Schaltung ab.

CMOS, ich dachte das sei klar.

von Gerhard O. (gerhard_)


Angehängte Dateien:

Lesenswert?

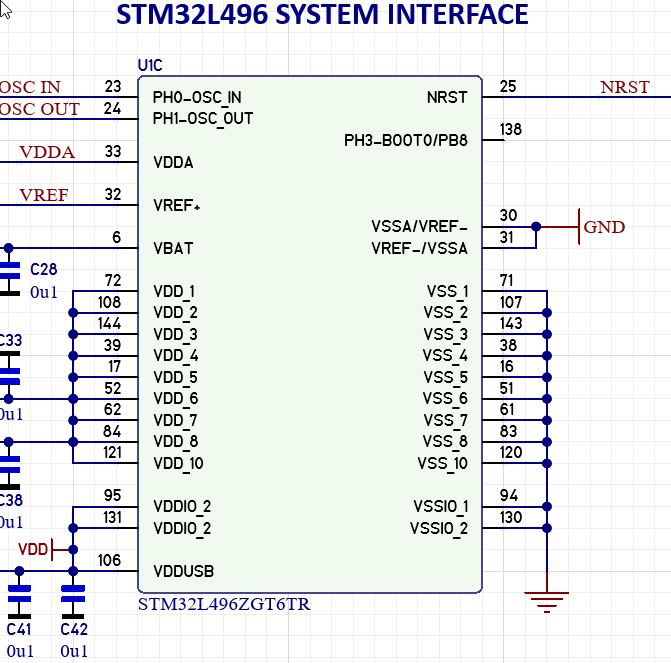

Bei den meisten selbst angelegten Schaltbild Symbolen schliesse ich auch
alle Versorgungs- und Masseanschlüsse mit ins Symbol ein. Dann hat man
die notwendigen Freiheiten. Speziell bei modernen uC wie STM32L496 z.B.,
da hat man dann jede Menge an solchen Verbindungen.

von Bauform B. (bauformb)


Lesenswert?

Erstmal sollte man Pin-Namen und Signalnamen unterscheiden. Die
Pin-Namen innerhalb des Schaltzeichens gibt der Hersteller vor, da muss
man überhaupt nicht nachdenken.

Zweitens kann es passieren, dass man in einer Schaltung Bausteine mit
VDD-Pin und welche mit VCC-Pin beide an 3.3V anschließt. Dann kann die
Versorgung weder VCC noch VDD heißen. Wenn dann noch ein Chip mit 5V
versorgt werden muss, ist es ganz aus.

Aber man kann noch über die korrekte Schreibweise diskutieren ;)
1
3.3  3.3V  +3.3  +3.3V  3V3  +3V3
Und wer in Signalnamen u.ä. Kleinbuchstaben verwendet, frisst auch
kleine Kinder.

Rainer W. schrieb:
> Was bei dir aktuell ist, hängt von deiner Schaltung ab.

Mehr Aufwand für mehr Verwirrung, ob sich das lohnt? Es gibt noch genug
andere Möglichkeiten, Fehler zu machen.

: Bearbeitet durch User
von Bernd G. (Gast)


Lesenswert?

Pete K. schrieb:
> Da muss es doch irgendeine Norm geben, oder?

Untertanengeist? Nun ja, in Deutschland muss alles streng genormt sein!

von Joachim B. (jar)


Lesenswert?

Georg M. schrieb:
> Was ist richtiger:

Senf oder Mostrich?
Kartoffelpüree oder Stampfkartoffel?
Schrippen oder Wecken?

Leute gehts noch?

von MaWin O. (mawin_original)


Lesenswert?

Joachim B. schrieb:
> Schrippen oder Wecken?

Brötchen natürlich!

von Steve van de Grens (roehrmond)


Lesenswert?

Wenn da kein vernünftiger Grund mehr für VCC gegen VDD kommt, dann
beschrifte ich die Leitungen künftig mit VDD.

von Joachim B. (jar)


Lesenswert?

Steve van de Grens schrieb:
> dann
> beschrifte ich die Leitungen künftig mit VDD.

ein Glück das ich deine Schaltpläne nicht lesen muss!

von Mucky F. (mucky-f)


Angehängte Dateien:

Lesenswert?

Bernd G. schrieb:
> Pete K. schrieb:
>> Da muss es doch irgendeine Norm geben, oder?
>
> Untertanengeist? Nun ja, in Deutschland muss alles streng genormt sein!

Normen sind durchaus sinnvoll und die Frage finde ich berechtigt. Völlig
unabhängig von irgendwelchen Mentalitäten-

Es gibt aber in etwa so viele Varianten wie es Schaltpläne gibt. Das
widerspruchsfrei zu Normen ist schwierig. Der Plan muss schlicht
aussagekräftig sein.

Den GND im Bild versteht wohl jeder als 0V obwohl es etwas bezeichnet
worin man Kartoffeln pflanzt, ist auch leichter zu lesen als 0V.

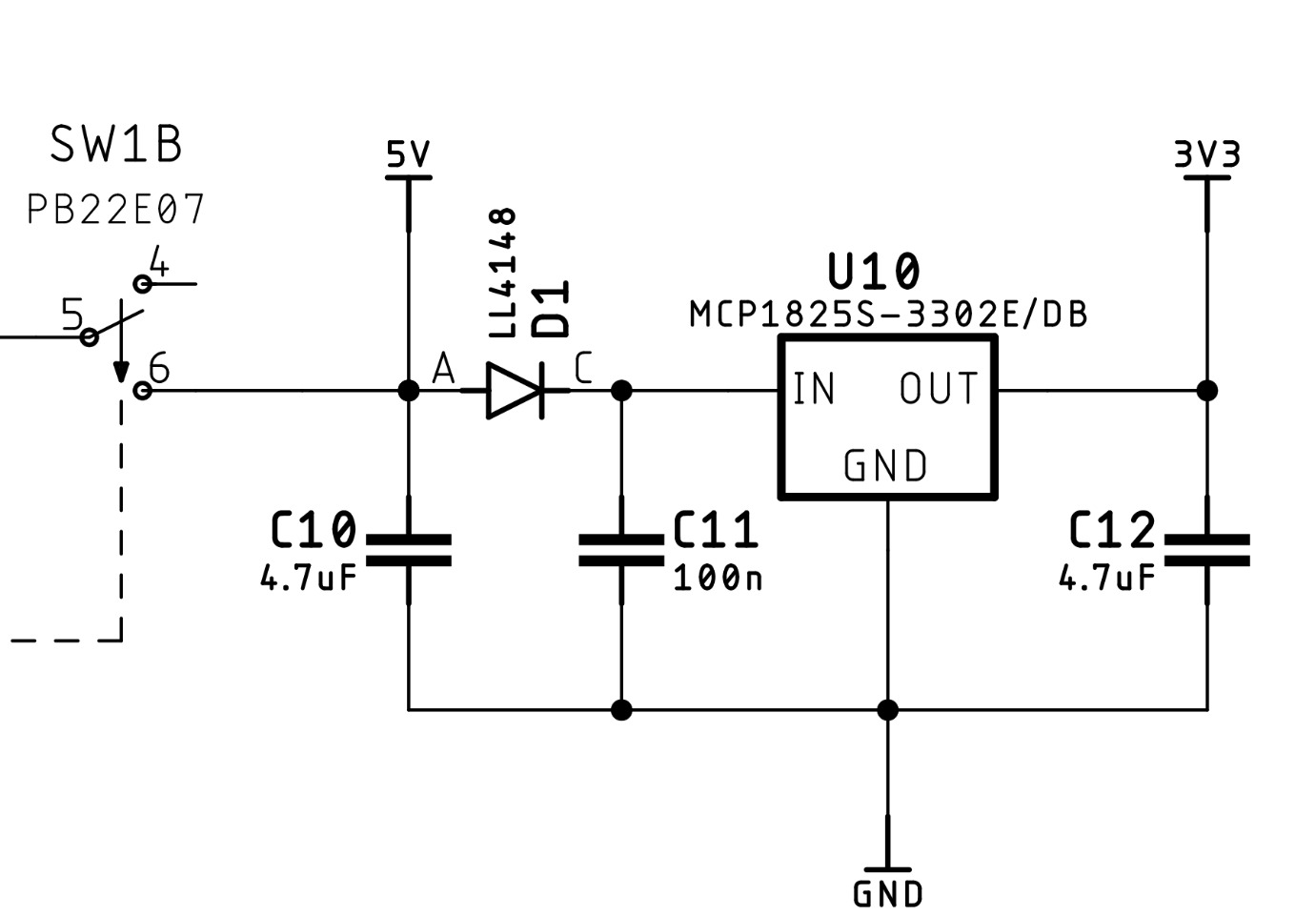

Spannungen schreibe ich dran (s. Bild), das ist klarer als ein VDD VCC
VXY Kürzel. Es kommt auch eine Warnung das z.B. VCC mit 5V verbunden
ist, als Kontrolle recht praktisch. Dann hab ich GND noch als Sternpunkt
gezeichnet. Tut niemandem weh und zeigt den 3V3 Bezugspunkt.

Gerhard O. schrieb:
> Wer da VCC eliminiert kann da spaeter seine wahren Wunder erleben,

Bei meinem eher simplen PCB-CAD kommt die Warnung "nur input Pins an
Netz sowieso". Das wird Altium wohl auch schaffen.

von Steve van de Grens (roehrmond)


Lesenswert?

Joachim B. schrieb:
> ein Glück das ich deine Schaltpläne nicht lesen muss

Was jetzt, ich dachte es sei egal. Jetzt doch nicht?

Dann nenne mir doch bitte den Grund, warum du VCC sehen willst. Genau
das war doch meine Eingangsfrage!

: Bearbeitet durch User
von Klaus K. (Gast)


Lesenswert?

Bernd G. schrieb:
> Pete K. schrieb:
>> Da muss es doch irgendeine Norm geben, oder?
>
> Untertanengeist? Nun ja, in Deutschland muss alles streng genormt sein!

Wer den perfekten Untertanen sucht sollte nach Russland gehen.
Normen aka Industriestandards haben nichts mit Untertanengeist zu tun.

Normen sind dort wichtig, wo Zehntausende auf stimmige Daten angewiesen
sind, das also eine in 兰州市 gefeilte M5 Mutter auf eine in Tromsø
gefertigte M5 Schraube passt.

Deinen Schaltplan dagegen interessiert keine Sau, selbst der Bestücker
ignoriert den völlig und stopft lediglich die Gerberdaten aus deiner
EDV-Anlage in seine Maschinen.
Deshalb gibt es auch einen Standard für Gerber (RS-274X) und für deine
Elektroergüsse gibts höchstens InHouse-Guidelines. Also lass dir was
einfallen was deine Schaltpläne für Dich auch für die nächsten 25 Jahre
les- und verstehbar macht.

* https://forum.upverter.com/t/schematic-style-guide/267

von Steve van de Grens (roehrmond)


Lesenswert?

Klaus K. schrieb:
> Deinen Schaltplan dagegen interessiert keine Sau

Interessant, warum wird dann hier in jedem dritten Thread zuerst nach
dem Schaltplan gefragt?

von Mucky F. (mucky-f)


Lesenswert?

Steve van de Grens schrieb:
> Wenn da kein vernünftiger Grund mehr für VCC gegen VDD kommt, dann
> beschrifte ich die Leitungen künftig mit VDD.

Keines von beidem finde ich sinnvoll. Es zeigt nicht die
Absichten/Intention der Versorgung. VCC/VDD So was würde ich nehmen wenn
Supply den ganzen Bereich des Devices annehmen kann. Also z.B. auf einem
Evaluation Board und dan mit dem Symbol des Herstellers.

von Steve van de Grens (roehrmond)


Lesenswert?


: Bearbeitet durch User
von Klaus K. (Gast)


Lesenswert?

> Interessant, warum wird dann hier in jedem dritten Thread zuerst nach
> dem Schaltplan gefragt?

Du kannst nicht mal bis drei zählen ...

von Joachim B. (jar)


Lesenswert?

Steve van de Grens schrieb:
> Interessant, warum wird dann hier in jedem dritten Thread zuerst nach
> dem Schaltplan gefragt?

nicht nach deinen!
Du darfst gerne Leberwurst oder Grensspannung an deine Versorgung
schreiben

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Steve van de Grens schrieb:
> Wenn da kein vernünftiger Grund mehr für VCC gegen VDD kommt, dann
> beschrifte ich die Leitungen künftig mit VDD.

Du solltest sie dann besser mit VDD:*Innen beschriften. Du willst doch
nicht VDDs, die gerne als Wesen mit Uterus gelesen werden moechten,
diskriminieren.

scnr,
WK

von Bernd G. (Gast)


Lesenswert?

Ich halte jetzt mal das nächste Stöckchen hin: warum eigentlich Vxy und
nicht Uee?

von Klaus K. (Gast)


Lesenswert?

Ich bin verblüfft, die Wikipedia widmet diesem AbKüFi einen eigenen
Artikel:
https://de.wikipedia.org/wiki/Spannungsbezeichnung

von Joachim B. (jar)


Lesenswert?

Klaus K. schrieb:
> Ich bin verblüfft

ich nicht, jeder kann das Wiki umschreiben.
https://de.wikipedia.org/w/index.php?title=Spannungsbezeichnung&action=edit

von Rainer W. (rawi)


Lesenswert?

Steve van de Grens schrieb:
> ST benutzt VDD:

Ist halt eine Schaltung mit einer dominanten Versorgungsspannung und
MOSFETs, wie oben schon gesagt.

von Klaus K. (Gast)


Lesenswert?

> MOSFETs, wie oben schon gesagt.

Und ich dachte Moos-Fett wäre eine Verballhorung für "Reicher Geldsack"
- fett von zuviel Moos eben ...
https://www.schule-und-familie.de/wissen-redewendungen/kategorie/woher-kommt-moos-haben.html

von Manfred P. (pruckelfred)


Lesenswert?

Joachim B. schrieb:
>> Ich bin verblüfft
> ich nicht, jeder kann das Wiki umschreiben.
> https://de.wikipedia.org/w/index.php?title=Spannungsbezeichnung&action=edit

Es wird dann aber von der herrschenden Elite aka "Sichter" wieder
gelöscht, unabhängig der fachlichen Qualität.

von Bruno V. (bruno_v)


Lesenswert?

Steve van de Grens schrieb:
> Wenn da kein vernünftiger Grund mehr für VCC gegen VDD kommt, dann
> beschrifte ich die Leitungen künftig mit VDD.

Ist wie bei Variablenbezeichnung, temp1 (netz1) ist übel.

Ob V+, Vcc, VCC, VDD oder 3V3 hängt von Deinem Umfeld ab: Kollegen und
zeitliche Konsistenz (gemeinsamer Standard), verwendest Du Symbole oder
nur netlabel, wie unterscheidbar/verwechselbar sind Deine Namen, wie
viel verschiedene VDD gleichzeitig.

V3, V3.3, 3V3, oder V33 etc sind alle OK, egal ob es real nachher 3,1V
oder 3.5V sind. Und wenn Du nicht V12 für Video1-pin2 nimmst. Oder Deine
Ausdrucke (PDFs) , und _ verschlucken wenn ein wire drüber läuft.

Schaltpläne, wo ein VCV/VDD reicht, dürften hingegen selten sein.

von Steve van de Grens (roehrmond)


Lesenswert?

Manfred P. schrieb:
> Es wird dann aber von der herrschenden Elite aka "Sichter" wieder
> gelöscht, unabhängig der fachlichen Qualität.

Meine Eingaben in Wikipedia wurden bisher nicht gelöscht oder inhaltlich
geändert.

: Bearbeitet durch User
von Klaus H. (hildek)


Lesenswert?

Bruno V. schrieb:
> Vcc, VCC,

Nur keinesfalls beide in einem Design! Manche CAE-Werkzeuge
unterscheiden nicht zwischen Groß- und Kleinschreibung. Und sprachlich
gibt es auch keine Unterscheidung.

Die Namen sind eben nur Netznamen und im Prinzip egal. Sinnvoll ist es,
wenn alle leicht verstehen, was damit gemeint ist. Das sollte das
Kriterium für die Namenswahl sein.

von Taz G. (taz1971)


Lesenswert?

Ich hab in meiner Ausbildung und in der Zeit danach viel mit TTL Gattern
gearbeitet und dort wurde VCC benutzt und wie hier schon erwähnt benutzt
auch Altium VCC als interne Bezeichung für die Versorgungsspannung bei
TTL Gattern. Für mich ist VCC ganz stark mit "5V" belegt, auch wenn es
offiziell keine Zuweisung gibt. Und auch meine Kollegen, die meine
Schaltpläne lesen haben noch nie gefragt welche Spannung VCC hat. Alle
anderen Bezeichnung Va,Vb,Vc,Vdd,Vee,...Vz sind in meinem und
anscheinent auch in den Köpfen meiner Kollegen nicht mit konkreten
Spannungswerten belegt.
An der Diskussion merke ich dass ich alt werde, weil für mich ist es so
selbstverständlich ist das VCC = 5V bedeuten.

: Bearbeitet durch User
von H. H. (Gast)


Lesenswert?

Steve van de Grens schrieb:
> Manfred P. schrieb:
>> Es wird dann aber von der herrschenden Elite aka "Sichter" wieder
>> gelöscht, unabhängig der fachlichen Qualität.
>
> Meine Eingaben in Wikipedia wurden bisher nicht gelöscht oder inhaltlich
> geändert.

Ich habs gerade andersrum erlebt.

von Rolf (rolf22)


Lesenswert?

Joachim B. schrieb:
> Schrippen oder Wecken?

Beides falsch. Runds-tücke, und im bayerischen Beitrittsgebiet Semmeln.

Meine Frau ist Schwäbin, ich spreche nur Deutsch. Zum Glück hat das
Schwäbische sehr viele Lehnwörter aus dem Deutschen. :-))

von H. H. (Gast)


Lesenswert?

Rolf schrieb:
> Meine Frau ist Schwäbin, ich spreche nur Deutsch. Zum Glück hat das
> Schwäbische sehr viele Lehnwörter aus dem Deutschen. :-))

Und aus dem Französischen.

von Rolf (rolf22)


Lesenswert?

Steve van de Grens schrieb:
> Das habe ich vor 30 Jahren anders gelernt

Ich habe vor xx Jahren gelernt, dass die Versorgungsspannung von Röhren
immer positiv und von Transistoren (wir hatten nur PNP) immer negativ
ist. Und dass man nicht 'dass', sondern 'daß' schreibt. Konnte ich mir
glatt anders angewöhnen, CaCO3 zum Trotz.

: Bearbeitet durch User
von H. H. (Gast)


Lesenswert?

Rolf schrieb:
> CaCO3 zum Trotz.

Der arme Kalk ist da völlig unschuldig.

"Umgangssprachlich ist oft von Arterienverkalkung die Rede, allerdings
kommt es weder zu einer Ablagerung an der Oberfläche der Innenwand des
Gefäßes, noch handelt es sich dabei chemisch um irgendeine Form von
Kalk. Atherosklerotische Plaques enthalten allerdings oft andere
Calciumsalze (z. B. Calciumphosphate), die das Gefäß verhärten."

Aus: https://de.wikipedia.org/wiki/Atherosklerose

von Peter D. (peda)


Lesenswert?

Für ADCs und DACs hätte ich noch DVCC, AVCC bzw. DGND, AGND im Angebot.
Entscheidend ist doch, daß man alle Signale richtig anschließt und
sauber routet.

von Taz G. (taz1971)


Lesenswert?

Heute kann man ja alles ChatGPT fragen. Ich habe ChatGPT nach einer
Einschätzung gefragt welche Spannung VCC hat.

"Schätzung: 80% Wahrscheinlichkeit für eine Versorgungsspannung von 3,3
Volt oder 5 Volt, basierend auf häufigen Anwendungen in der Elektronik."

(Das BlaBla davor und dahinter lasse ich mal weg, wegen langweilig.)

Nun Google suche nach "what does vcc mean" (Auszug aus Antworten)
"Is Vcc 5V or 3V?
5V
VCC is only for the chip and requires 5V."

"What voltage is VCC?
5 V.
The name VCC is used for the memory device supply voltage pin when the
supply voltage is nominally 5 V. (2) The ground reference power supply
voltage for ECL interface devices."

Meine Einschätzung und Googles stimmen überein, nähmlich dass weltweit
am ehesten 5V mit VCC gemeint sind. ChatGPT möchte sich nicht zwichen
3,3V und 5V entscheiden (verständlich)

von Taz G. (taz1971)


Lesenswert?

Frage, wenn schon die Frage als "nicht lesenswert" eingestuft wird,
negiert das nicht alle Einschätzungen der Antworten ?
Ist dann die nicht lesenswerteste Antwort dann die beste Antwort ?

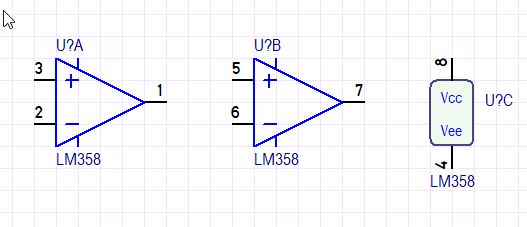

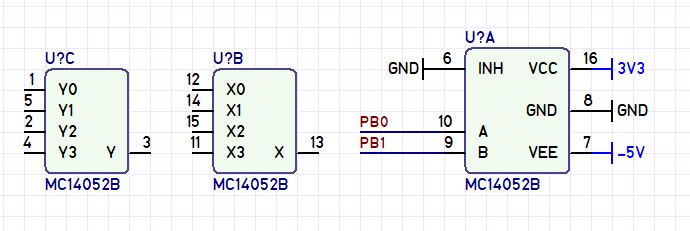

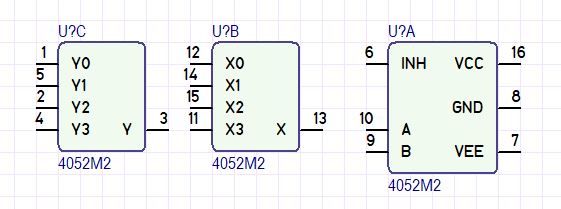

von Gerhard O. (gerhard_)


Angehängte Dateien:

Lesenswert?

Moin,

ich sehe die Kontroversität eher aus ECAD Sicht, wo (hauptsächlich
LOGIK) Schaltbildsymbole vom Hersteller mit VCC versehen wurden und ein
de facto Default ist. Folglich ist man gezwungen entweder bei VCC zu
bleiben oder die Symbole so einzustellen, daß die versteckten VCC/GND
Pins sichtbar werden und dann mit dem Netz Deiner Wahl zu versehen. Wenn
man das macht kann man solche Logik Bausteine auch mit anderen Netzen
versehen wie VCC.

Ich habe als Abhilfe viele meiner eigenen Symbole mit speziellen
Versorgungs-Untereinheiten versehen, so daß man ein weiteres Sub-Part
hat, daß nur die Stromversorgung und Masse beinhaltet. Ich mache das
auch bei OPAMPs so, daß man nicht in der OPAMP Beschaltung die
unbequemen Versorgungspins anschließen muss. Auch bei gewissen anderen
ICs hat es Sinn die Versorgung und auch Steuerung von der eigentlichen
Funktion zu separieren.

Gerhard

: Bearbeitet durch User
von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Gerhard O. schrieb:
> ich sehe die Kontroversität eher aus ECAD Sicht
Interessant ist eigentlich nur, was im Datenblatt eines ICs steht. Und
wenn dort steht Vcc = 1.8V-5.5V, dann schließe ich im Schaltplan an
deisen Vcc Pin eben nicht eine undefinierte "Vcc" an, sondern explizit
5V oder 3V3 oder 2V5.

Denn es ist ärgerlich, wenn ich in einem Schaltplan mit z.B. 6
unterschiedlichen Spannungen von 0,8V..12V erst mal den Spannungsteiler
im Schaltregler nachrechnen muss, um herauszufinden, dass in diesem
Schaltplan Vcc = 3V3 gilt.

: Bearbeitet durch Moderator
von Gerhard O. (gerhard_)


Lesenswert?

Lothar M. schrieb:
> Gerhard O. schrieb:
>> ich sehe die Kontroversität eher aus ECAD Sicht
> Interessant ist eigentlich nur, was im Datenblatt eines ICs steht. Und
> wenn dort steht Vcc = 1.8V-5.5V, dann schließe ich im Schaltplan an
> deisen Vcc Pin eben nicht eine undefinierte "Vcc" an, sondern explizit
> 5V oder 3V3 oder 2V5.
Das tue ich natuerlich auch. Nur mache ich meist meine eigenen IC
Symbole wo ich mich an die DaBla Angaben halten kann. Da ist es dann
gleichgültig wie ich die Versorgungspins im ECAD benenne.

Was meinen Beitrag betrifft, gilt mein Betreff lediglich der Tatsache,
dass bei Altium/Pr99SE Logik Bausteine des Herstellers mit impliziten
VCC/GND vorbelegt sind und wenn unsichtbar, dafür gelten. Wer das nicht
haben will, muss die betreffenden Pins sichtbar machen und anschließen
mit den Netzen seiner Wahl. Das ist eben so, wenn man Hersteller Symbole
verwenden will. Bei eigenen Symbolen kann man das natuerlich halten wie
man will. Wie gesagt, es ist ein spezieller Fall, der nur bei diesen CAD
Programmen zutrifft. Wenn ich eigene Symbole erstelle, halte ich mich
fast immer an die Datenblätter Hersteller Benennungen.

Bei gemischter Versorgung, muss das sowieso klar definiert sein.

Meine Konvention ist, VCC=5V, weil so vieles schon vordefiniert ist.
Andere Versorgungen in derselben Schaltung haben dann natuerlich 3V3,
12V, -12V oder whatever.
>
> Denn es ist ärgerlich, wenn ich in einem Schaltplan mit z.B. 6
> unterschiedlichen Spannungen von 0,8V..12V erst mal den Spannungsteiler
> im Schaltregler nachrechnen muss, um herauszufinden, daß in diesem
> Schaltplan Vcc = 3V3 gilt.
Ist alles klar. Ich würde dann das betreffende Power Netz mit der
gewählten Spannung benennen. In diesen Fall von Dir mit Regler und
Spannungsteiler, die gewünschte Spannung, z.B. 3V3 oder 1V8, damit es
keine Unklarheiten gibt. In meinem Universum ist sonst VCC nur 5V, und
niemals anders.

von Peter D. (peda)


Lesenswert?

Gerhard O. schrieb:
> Ich habe als Abhilfe viele meiner eigenen Symbole mit speziellen
> Versorgungs-Untereinheiten versehen, so daß man ein weiteres Sub-Part
> hat, daß nur die Stromversorgung und Masse beinhaltet.

Ich mache das auch so. Dann kann man die Symbole drehen, ohne daß
plötzlich die Versorgung verpolt ist. Und mehrere gleiche Parts kann man
zwecks besserem Layout untereinander tauschen.
Die Versorgungsparts kann man dann alle in eine Ecke mit den Abblock-Cs
setzen.

von Soul E. (soul_eye)


Lesenswert?

Taz G. schrieb:

> Meine Einschätzung und Googles stimmen überein, nähmlich dass weltweit
> am ehesten 5V mit VCC gemeint sind. ChatGPT möchte sich nicht zwichen
> 3,3V und 5V entscheiden (verständlich)

VCC stammt aus bipolaren TTL-Zeiten, und da hatten wir 5 V. Heute gibt
es fast nur noch CMOS, und da ist VDD üblich. Mit Spannungswerten
zwischen 1,2 und 5 V.

Wer sich noch an ECL erinnert, der kennt auch VEE = -5,2 V.

von Michael B. (laberkopp)


Lesenswert?

Steve van de Grens schrieb:
> meistens VCC genannt.

VCC ist der Verbindungspunkt aller Collectoren, bei bipolaren
Schaltkreisen meist die positive Versorgung, VDD der der Drains, bei
(N)MOS Schaltkreisen die positive Versorgung. Schon bei CMOS stimmt das
nicht mehr, bei BiCMOS erst recht nicht, wird aber trotzdem
weiterbenutzt.

Ob man VCC und VDD verbinden darf, hängt von den Schaltkreisen ab, sogar
ob VCC des einen mit VCC des anderen.

Wenn man eine Schaltung baut, weiss man ob 5V oder 15V oder 3.3V hat und
schreibt das auch besser dran, ggf  unterteilt nach Analog+5V und
Digital+5V

Wenn es jedoch nur um Prinzipschaltungen geht, oder einzelne
unangeschlossene IC, weiss man nicht welche Betriebsspannung letztlich
verwendet wird, dann schreibt man das dran, was der Hersteller für den
(positiven Versorgungsspannungs-)Anschluss gewählt hat.

Man erfindet tunlichst nicht aus Besserwisserei was anderes neu

von Obelix X. (obelix)


Lesenswert?


von Taz G. (taz1971)


Lesenswert?

Ich habe VCC mit der Anode einer LED verbunden. Komme ich jetzt in die
Hölle ?

von Yalu X. (yalu) (Moderator)


Lesenswert?

Taz G. schrieb:
> Ich habe VCC mit der Anode einer LED verbunden. Komme ich jetzt in die
> Hölle ?

Nur, wenn du gleichzeitig VEE mit der Kathode verbunden hast :)

von Klaus H. (hildek)


Lesenswert?

Peter D. schrieb:
> Die Versorgungsparts kann man dann alle in eine Ecke mit den Abblock-Cs
> setzen.

Ich hatte früher (als ich noch aktiv war) bei größeren Schaltungen (auch
gelegentlich mehr als 20 Seiten) eigene Subsheets für die
Versorgungspins der ICs. Es kommen halt noch ein paar Seiten hinzu -
PDF(-Papier) ist geduldig 😀.
Entweder man muss bei Fehlern in der Versorgung suchen, dann hat man
alles auf einem oder wenigen Sheets oder man muss Signale verfolgen,
dann stören die Versorgungen die Übersicht nicht.
Dazu ist es allerdings notwendig, dass man die Symbole selber definieren
kann inklusive der Pinanordnung am Symbol, was auch noch den Vorteil
hat, dass man Leitung mit viel mehr gerade Linien zeichnen kann. Kann
sehr zur Übersichtlichkeit beitragen ...

Und wie ich schon sagte: die Namen der Spannungen sollten so sinnvoll
sein, dass jeder der drauf schaut auch weiß, welche Spannung hier
anliegen soll. Ich denke da an die, die z.B. ein Review machen sollen.
Welche Namen der Hersteller im Datenblatt verwendet, ist zweitrangig.

von Christoph M. (mchris)


Lesenswert?

VCC: Voltage at the common collector

https://de.wikipedia.org/wiki/VCC

=>bezeichnet den Pin für positive Versorgungsspannung in einem
integrierten Schaltkreis,

von Gerhard O. (gerhard_)


Lesenswert?

Moin,

Die ECAD Verhältnisse machen es eigentlich auch nicht leicht. Bei Altium
haben die Logik Symbole der Stromversorgung für TTL sowohl als auch CMOS
Varianten alle denselben Netznamen "VCC". Viele Designs der grauen 90er
"Vorzeit" hatten gemischte HCMOS, TTL, HCT, LSTTL und andere Mischlinge,
alle gemeinsam mit Vcc versorgt.

Wer das nun unbedingt individuell haben will, kann entsprechend
vorgehen. Aber schön ist das nicht.

Ich halte es zum Zweck besserer Konsistenz so:

Für die 5V Versorgung wird ausschließlich und ausnahmslos Vcc verwendet,
wenn vorhanden. Bei Stromversorgungs-Schaltungen ohne 5V Namensnennung
wird die tatsächliche Spannung extra herausgestellt (Z.B Regler mit
Widerstandsteiler). Das stellt dann sicher, dass kein Herstellersymbol
unverbunden bleibt, weil Vcc fehlt. Wenn das Logiksymbol aber eine
andere Spannung braucht, wird ein neues Symbol mit klar zugeordneten
Versorgungspins erstellt und das Herstellersymbol nicht verwendet.
(Meist habe ich ohnehin nur ein paar SOT-23 Einzel Logik Gatter, wenn es
nicht anders geht. Und dort sind die Versorgungspins immer mit
eingezeichnet)

Moderne IC Symbole von mir erstellt, bekommen ohnehin sichtbare Pins für
deren Stromversorgungspins. Wenn das nun ein 3V3 Teil ist, wird es mit
dem 3V3 Stromversorgungs-Netz verbunden. Dasselbe gilt für 1V5 oder 1V8
wenn vorhanden. Irgendwelche selten benutzte "Glue Logik" Gatter Zeugs
mache ich dann neu mit wählbaren Pins für deren Stromversorgung, meist
als getrennte Untereinheit, wie schon beschrieben. So viel Arbeit ist
das nicht und man kann die Symbole von der unvollkommenen Hersteller
Bib. kopieren.

Für mich funktioniert diese Strategie. Viele meiner üblichen und
benötigten Designs haben immer noch gemischte Versorgung mit 5V VCC. Das
wichtigste ist klar identifizierte und durchgeführte Konsistenz ohne
Ausnahmen.

: Bearbeitet durch User
von Soul E. (soul_eye)


Lesenswert?

Ich lasse die Mehrheit entscheiden. Wenn haupstsächlich TTL auf der
Platte ist, also 74LS, dann nenne ich das Netz VCC. Bei CMOS oder
Mikrocontroller heisst es VDD.

Eagle ist es egal wie man seine Netze nennt. Die Spannungsversorgung der
ICs erfolgt über separate Power-Symbole, die man an ein Netz seiner Wahl
anschließt.

von Spess53 .. (hardygroeger)


Lesenswert?

Hi

>Ich lasse die Mehrheit entscheiden. Wenn haupstsächlich TTL auf der
>Platte ist, also 74LS, dann nenne ich das Netz VCC. Bei CMOS oder
>Mikrocontroller heisst es VDD.

Lass doch die Hersteller der BE entsheiden. Bei TI heißt z.B. alles egal
ob TTL oder CMOS VCC.

MfG Spess

von Soul E. (soul_eye)


Lesenswert?

Spess53 .. schrieb:
> Lass doch die Hersteller der BE entsheiden. Bei TI heißt z.B. alles egal
> ob TTL oder CMOS VCC.

Sicher? https://www.ti.com/lit/ds/symlink/cd4093b.pdf

von Spess53 .. (hardygroeger)


Lesenswert?

Hi

>Sicher? https://www.ti.com/lit/ds/symlink/cd4093b.pdf

Die 4000er Serie scheint da eine Ausnahme zu machen. Aber für die 74xxx
(HC/HCT/AC/ACT/...(alles CMOS)) trifft das zu. Ebenso bei National,
Philips ST, MSI usw..

Deshalb halte ich schon die Fragestellung de TO für unsinnig. Genau wie
diese  ganze Diskussion.

zB.
Beitrag "Re: Ist die Bezeichnung VCC noch aktuell?"

Diese Aussage stammt mit Sicherheit von einem wirklichkeitsfremden
Fachidioten, der noch nie einen Schaltplan entworfen hat.

MfG Spess

von Rene (Gast)


Lesenswert?

Klaus K. schrieb:
> wo ich die freie Wahl habe

höflich demokratisch getrollt, Respekt!

https://onion.tube/watch?v=7F7i47HXPAA

von Clemens L. (c_l)


Lesenswert?

Soul E. schrieb:
> Spess53 .. schrieb:
>> Bei TI heißt z.B. alles egal ob TTL oder CMOS VCC.
>
> Sicher? https://www.ti.com/lit/ds/symlink/cd4093b.pdf

Die CD4000-Chips kamen von Harris, ursprünglich RCA. In dem PDF steht
auch "Data sheet acquired from Harris Semiconductor", um zu zeigen, dass
es nicht den TI-Standards entspricht.

(Bei bipolaren Opamps wäre die Bezeichnung "VCC" sinnvoll. Aber dann
nennt das LM324-Datenblatt Pin 4 "VCC+", und Pin 11 "VCC-" ...
https://www.ti.com/document-viewer/LM324/datasheet#GUID-C3E04206-ECCA-4D55-98F5-277940AF0B3C/TITLE-SLOS066SLOS066594)

: Bearbeitet durch User
von Dergute W. (derguteweka)


Lesenswert?

Moin,

Clemens L. schrieb:
> (Bei bipolaren Opamps wäre die Bezeichnung "VCC" sinnvoll. Aber dann
> nennt das LM324-Datenblatt Pin 4 "VCC+", und Pin 11 "VCC-"

Das ist doch auch sinnvoll. Wo geht denn Vcc- beim OpAmp hin? Z.b. an
die Collectoren der PNP-Transistoren :-)

scnr,
WK

von Steve van de Grens (roehrmond)


Lesenswert?

Ich denke man kann also festhalten, dass bei CMOS Schaltungen VCC und
VDD beide gebräuchlich sind und man sich keine Sorgen darum machen muss,
was nun richtiger ist.

: Bearbeitet durch User
von Mampf F. (mampf) Benutzerseite


Lesenswert?

ChatGPT:

"VCC," "VDD," and "VEE" are terms commonly used in electronics,
particularly in the context of integrated circuits, to refer to
different power supply voltages:

VCC: This term originally referred to the "Collector supply voltage" in
bipolar junction transistors (BJTs). In BJT technology, the collector is
one of the main terminals (the others being the base and emitter). Over
time, however, VCC has become a more general term used to denote the
positive power supply voltage in circuits, regardless of whether they
use BJTs or not.

VDD: This term stands for "Drain supply voltage" and is specific to
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) technology.
In a MOSFET, the main terminals are the gate, drain, and source. VDD
refers to the voltage at the drain terminal. Like VCC, VDD is often used
more generally to indicate the positive power supply voltage in circuits
that use MOSFETs or similar technology.

VEE: This term is used to denote the "Emitter supply voltage" in BJTs or
the equivalent in other types of circuits. It generally refers to the
negative power supply voltage. In circuits where both positive and
negative supply voltages are used (such as in certain types of
operational amplifiers or analog circuits), VEE indicates the negative
supply.

These terms are often used in datasheets, circuit diagrams, and
technical discussions to specify which pins of an integrated circuit
should be connected to which power supply voltages. They help in
understanding and designing electronic circuits, ensuring that
components are properly powered for correct operation.

von Gerhard O. (gerhard_)


Lesenswert?

Ich sehe die Thematik eigentlich nur eng aus der Sicht der ECAD
Notwendigkeiten und dürfte in aktuellen praktisch durchgeführten Designs
ausschlaggebend sein. Für Dokumentierungszwecke ohne elektrische ECAD
Integrität (Nets) könnte man sich möglicherweise mehr Freiheiten
erlauben.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
