2.54 PCB Edge Connector in KiCAD gesucht

[Michal P. (michal)]

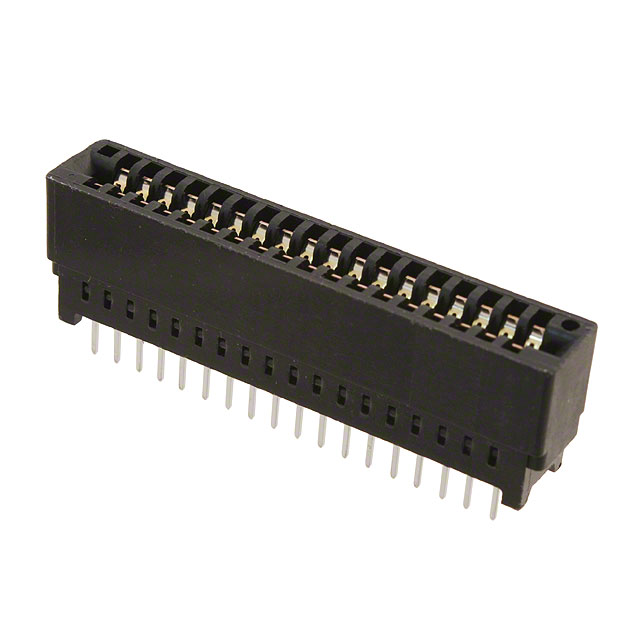

...und zwar das PCB-Gegenstück zu dem auf dem Photo, 2.54 mm, wo finde
ich den in KiCAD?

Schöne Grüße

Michal

[Steve van de Grens (roehrmond)]

Gibts nicht. Das musst du dir wohl selbst erstellen. Ich habe das mal
für einen USB-A Stecker gemacht, vielleicht magst du von dem abgucken.

[Steve van de Grens (roehrmond)]

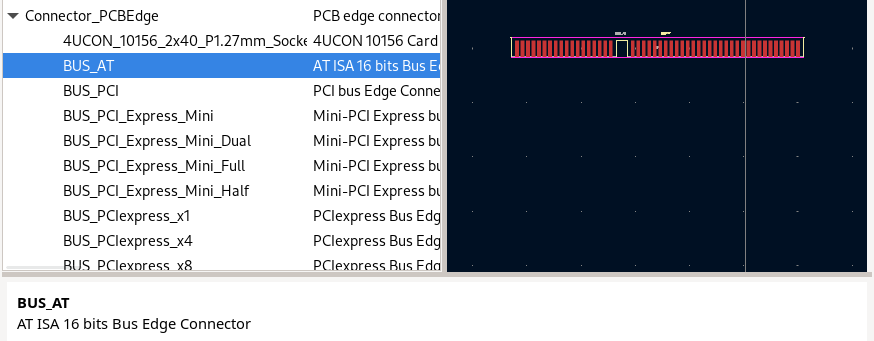

Gibt es doch, schau mal. Vielleicht kannst du einen davon kopieren und
auf die gewünschte Pin-Anzahl modifizieren.

[Michal P. (michal)]

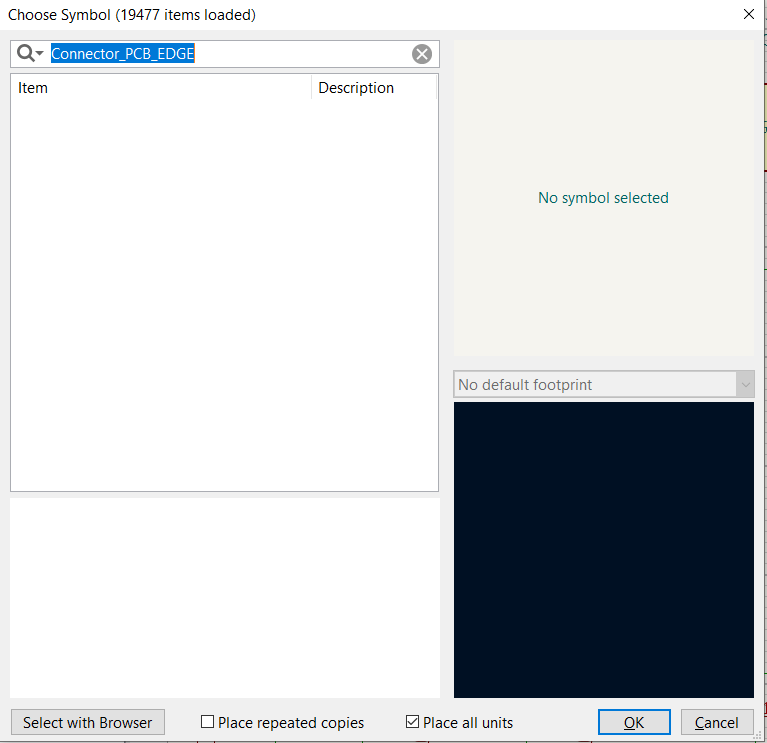

Danke euch beiden für die Inputs. Bin erst gestern eingestiegen. Was
kann ich tun, wenn Connector_PCB_EDGE in meiner Komponentenliste nicht
auftaucht?

[Steve van de Grens (roehrmond)]

Michal P. schrieb:
> Was kann ich tun, wenn Connector_PCB_EDGE in meiner
> Komponentenliste nicht auftaucht?

Bei mir war sie "automatisch" mit dabei, aber ich nutze es unter Debian
12 (Linux).

Dort kann man sie downloaden:
https://kicad.github.io/footprints/Connector_PCBEdge

Packe das 7z File in den Ordner footprints/Connector_PCBEdge.pretty aus.

Für deine eigenen modifizierten Footprints würde ich ein separates
Verzeichnis (michal.pretty) anlegen.

[Michal P. (michal)]

Dieser Ordner ist schon im C:\Program
Files\KiCad\7.0\share\kicad\footprints\Connector_PCBEdge.pretty
taucht jedoch bei der Suche in der Bauteilliste nicht auf...
Muss ich es irgendwo einziehen, aktivieren?

[Michal P. (michal)]

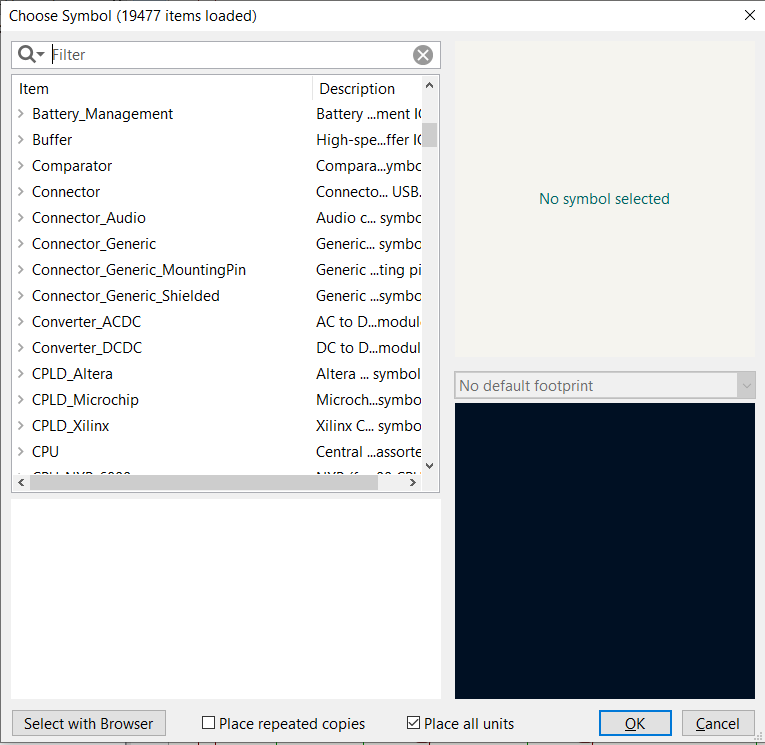

Ok, ich finde sie in Leiterplatteneditor, aber nicht in
SChaltplaneditor. Ist das zu erwarten? Wie kann ich dann Verbindungen
definieren?

[Steve van de Grens (roehrmond)]

Michal P. schrieb:
> Ist das zu erwarten?

Ja. Du musst dort irgendeinen Connector mit der gleichen Antahl Pins
verwenden und kannst ihm dann den Footprint über die rechte Maustaste
zuweisen.

Gleiches Prinzip wie bei Mikrochips, die in unterschiedlichen Gehäusen
verfügbar sind.

[Veit D. (devil-elec)]

Michal P. schrieb:
> Ok, ich finde sie in Leiterplatteneditor, aber nicht in
> SChaltplaneditor. Ist das zu erwarten? Wie kann ich dann Verbindungen
> definieren?

Das Prinzip ist üblicherweise das man gerade bei Steckverbindern sich
irgendein passendes Symbol für den Schaltplan aussucht und dann in
dessen Eigenschaften ein für sich passenden Footprint auswählt. Wenn man
diese Kombination immer wieder benötigt, kann man sich ein Bauteil aus
Symbol und Footprint selbst anlegen mit entsprechenden Namen usw.. Dann
kann man den Footprint im Symbol fest vorgeben und ggf. 3D-Modell dazu.

[Michal P. (michal)]

Ich bin's, der TO nocheinmal :). Wollte mich nur kurz für die kleinen
aber "genau ins Schwarze" - Tipps bedanken. Ich habe jetzt als
Neueinsteiger den Modus von "schnell unter Verwendung von
Standardkomponenten, Intuitivbedienung und Defaultverfahren eine PCB
designen" zu "das Tool tiefer kennelernen, inklusive Generierung eigener
Symbolen und Footprints" gewechselt. Das dauert jetzt am bißchen, macht
aber Spaß. Lg Michal
