XUbuntu20 (LTS) Oregano 0.84.41 (Schaltungssimulator) Konfigurationsfehler

Heiko H. schrieb:

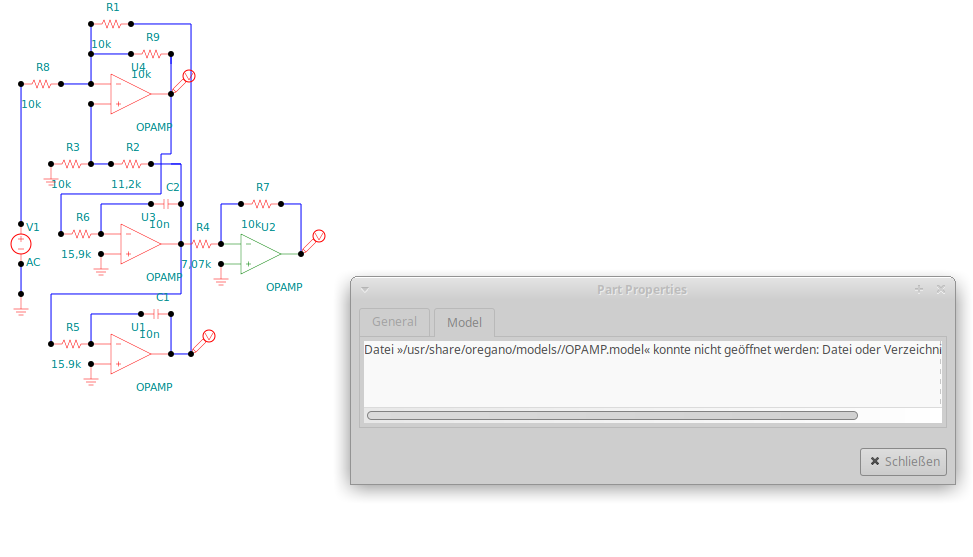

Was mir als erstes auffällt ist daß in dem Pfad zur Bauteile-Bibliothek ein doppelter Schrägstrich vorhanden ist wo nur einer sein dürfte, und somit die Bauteile-Modelle nicht gefunden werden

Das wäre ja seltsam. Ich kann hier problemlos

1

ls -l ////////////////////////tmp//////////share

eingeben und erhalte das Verzeichnis gelistet. Auch ein

1

vi ////////////////tmp//////////share/////testdatei

funktioniert einwandfrei.

Da lohnte es sich vielleicht woanders nach Problemen zu suchen. Rechtevergabe wäre eine Idee.

Heiko H. schrieb:

Ich versuche gerade zum ersten mal einen Schaltungssimulator auf meinem PC zu zu installieren. In den XUbuntu-Paketen wäre da "Oregano" zur Auswahl

Das Problem ist jetzt, alles weitere funktioniert nicht.

Hallo Heiko,

nach Infos unter Debian ist oregano nur ein Programm zum Zeichnen von Schaltplänen. Es kann aber separate Simulatoren aufrufen.

1

Description: tool for schematical capture of electronic circuits

2

 Oregano is a GNOME application for schematic capture and printing of electronic circuits. It can simulate the  circuits using Gnucap, ng-spice or Berkeley spice.

In den Debian Bug reports ist Dein "Fehler" seit 2007 beschrieben. https://bugs.debian.org/cgi-bin/bugreport.cgi?bug=439906 Demnach ist es eigentlich kein Fehler.

Das Problem ist scheinbar (neben den doppelten '//'), dass Du ein Bauteil gezeichnest hast, für das es kein Modell gibt. Welche Modelle zeigt Dir

1

$> ls /usr/share/oregano/models/

an? OPAMP ist ja nur ein generischer Name und kein spezieller Typ.

oregano hat nach Infos von der homepage https://github.com/drahnr/oregano den Status "meta-stable". Die letzte Aktualisierung ist drei Jahre alt.

Es gibt noch andere Optionen zur Schaltungssimulation unter Linux.

Einfach mal auf Github bei den Issues gucken: https://github.com/drahnr/oregano/issues/253

Norbert schrieb:

Das wäre ja seltsam. Ich kann hier problemlosls -l ////////////////////////tmp//////////share eingeben und erhalte das Verzeichnis gelistet. Auch einvi ////////////////tmp//////////share/////testdatei funktioniert einwandfrei.

Da lohnte es sich vielleicht woanders nach Problemen zu suchen. Rechtevergabe wäre eine Idee.

Bist ja 'n ganz schlauer...

Kaj G. schrieb:

Bist ja 'n ganz schlauer(sic)...

Ich würde ja gerne, aber das Kompliment kann ich leider nicht zurück geben.

nach Infos unter Debian ist oregano nur ein Programm zum Zeichnen von Schaltplänen. Es kann aber separate Simulatoren aufrufen.

Richtig.

Ich habe zuerst nach Schaltungssimulatoren gesucht wo "ngspice" und "gnucap" im Paketmanager gelistet sind.

Zu diesen wiederum wird mir Oregano als GUI gelistet, also habe ich das genommen.

Das Problem ist scheinbar (neben den doppelten '//'), dass Du ein Bauteil gezeichnest hast, für das es kein Modell gibt. Welche Modelle zeigt Dir

912 Einträge

Ok, da ist gar kein generischer Opamp drin

Sehr SEHR peinlich

Denn gerade die "default" Bibliothek von Oregano zeigt mir gerade den generischen Opamp (und Versionen mit diversen Zusatzansachlüssen) an und läßt mich damit meine "Schaltung" bauen

Umgekehrt scheinen sehr viele Modelle aus /usr/share/oregano/models/ gar nicht in den Bibliotheken von Oregano gelistet zu sein

Hast du Vorschläge wie ich das etwas weiter ausbauen und mit funktionierenden Modellen ergänzen kann?

Es gibt noch andere Optionen zur Schaltungssimulation unter Linux.

Da bin ich absolut offen für weitere Vorschläge was es als kompaktes Programm gäbe mit dem ich vor allem Analogfilterschaltungen simulieren kann. Es sollte aber innerhalb vom XUbuntu-Paketsystem bleiben, ich möchte ungerne irgendwas fremdes in mein System reinfrickeln.

Heiko H. schrieb:

Es sollte aber innerhalb vom XUbuntu-Paketsystem bleiben, ich möchte ungerne irgendwas fremdes in mein System reinfrickeln.

Hallo Heiko,

von den Programmen unter https://ngspice.sourceforge.io/resources.html finde ich unter Debian neben Oregano noch folgende Schaltplaneditoren:

http://opencircuitdesign.com/xcircuit/ http://repo.hu/projects/xschem/ Eine weitere Möglichkeit wäre die Schaltung in KiCAD zu zeichnen.

Das auf der (veralteten) gEDA Seite http://www.geda-project.org/ empfohlene gschem ist in 2022 aus Debian rausgeflogen - scheinbar wegen Abhängigkeiten von Python 2. https://tracker.debian.org/news/1354008/removed-1182-11-from-unstable/

Ich versuche auch möglichst nur Pakete aus Debian zu verwenden. Sogar bevorzugt aus free und nicht aus non-free, ungern ein tar.gz für Linux und auf gar keinen Fall ein .exe unter wine... Soweit die Theorie - bei LTspice habe ich dann doch eine Ausnahme gemacht. Das nutze ich unter wine. Das funktioniert aber gut.

Nachtrag: Eine weitere Möglichkeit wäre noch lepton-schematic aus https://github.com/lepton-eda/lepton-eda lepton-eda ist in Debian enthalten.

Heiko H. schrieb:

Hast du Vorschläge wie ich das etwas weiter ausbauen und mit funktionierenden Modellen ergänzen kann?

Alexander S. schrieb:

von den Programmen unter https://ngspice.sourceforge.io/resources.html finde ich unter Debian neben Oregano noch folgende Schaltplaneditoren:

http://opencircuitdesign.com/xcircuit/ http://repo.hu/projects/xschem/

Hallo Heiko,

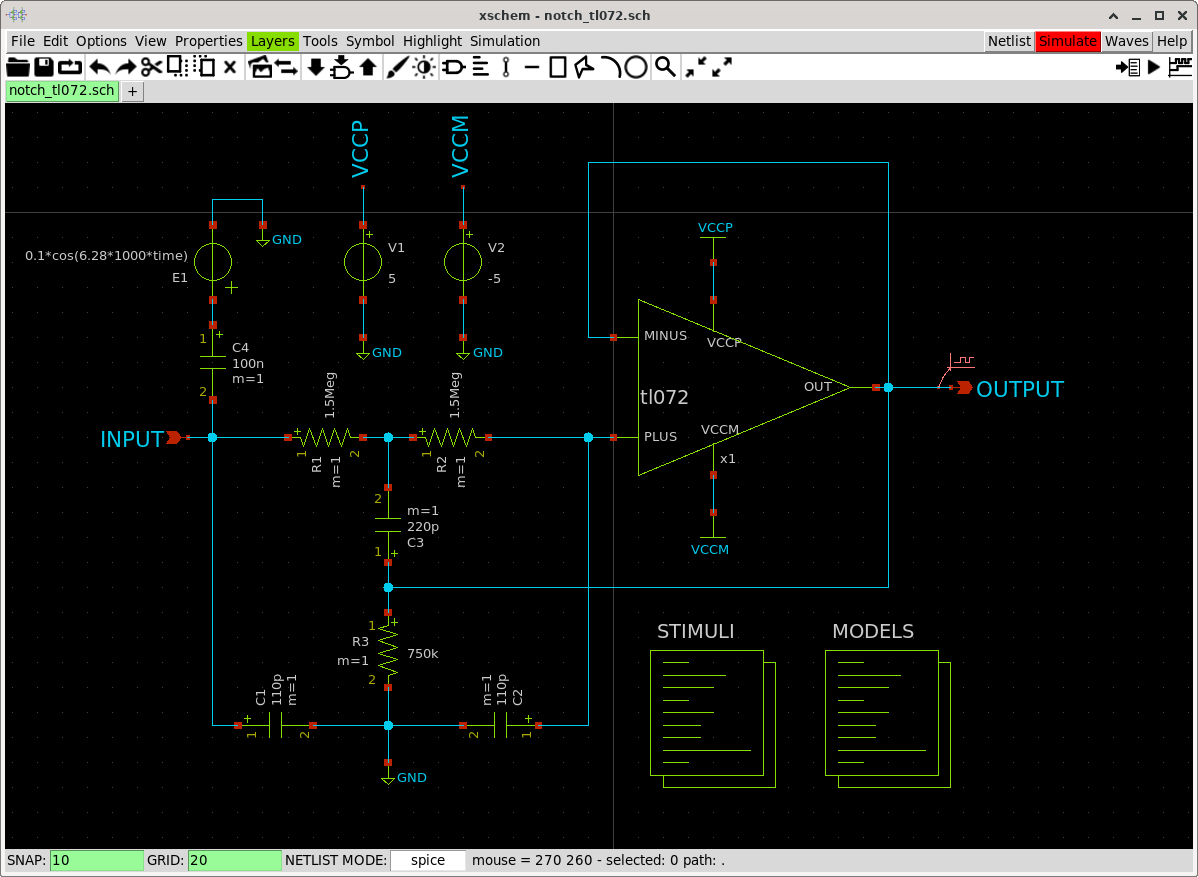

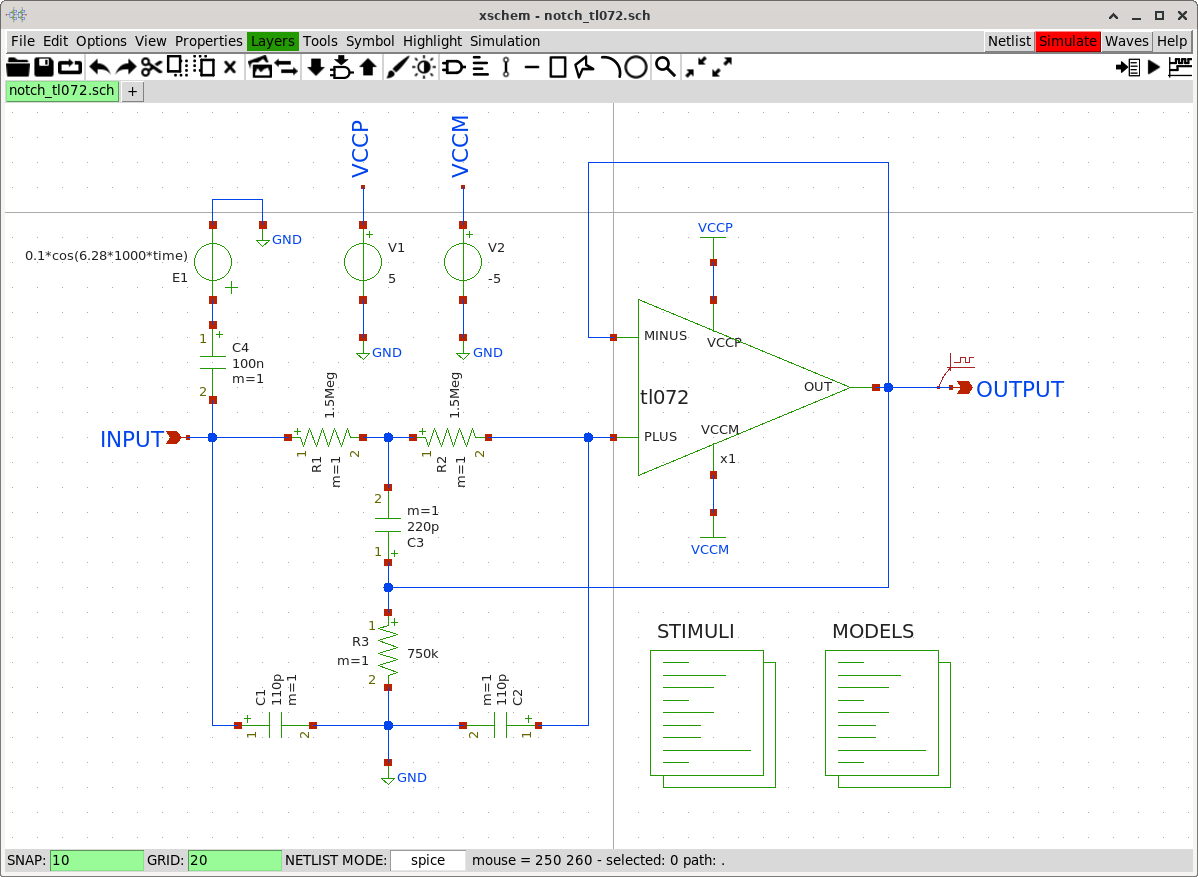

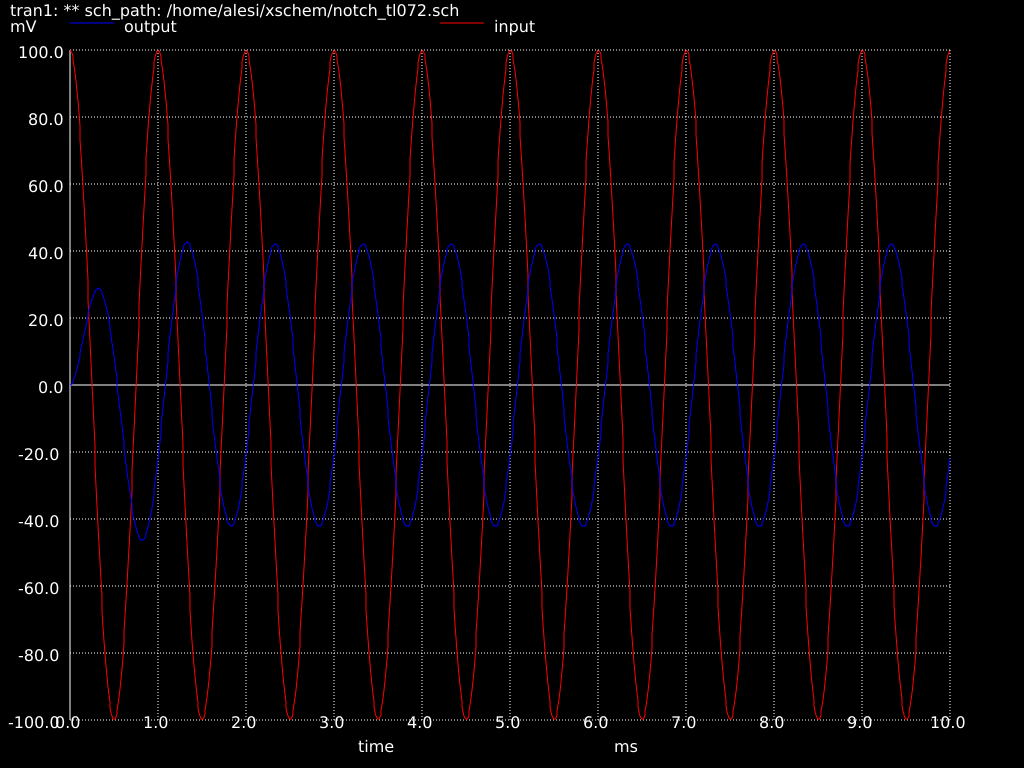

nachdem ich mir das Video "Xschem FSiC2022 presentation" auf http://repo.hu/projects/xschem/xschem_man/xschem_man.html angeschaut und einiges vom Manual gelesen habe, habe ich mal einen Versuch mit xschem (und ngspice und gaw) unternommen. xschem gefällt mir soweit sehr gut. Ich habe den "High-Q Notch Filter" aus dem Datenblatt zum TL072 OpAmp simuliert. 9.4 System Examples Fig 9-7 High-Q Notch Filter in https://www.ti.com/lit/ds/symlink/tl071.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1702350820357 simuliert (Transient Analyse).

Siehe Bilder im Anhang.

Die Modelle sind ja eher ein Thema vom Simulator (ngspice) und nicht vom schematics Programm (oregano oder xschem).

Auch wenn das Manual zu xschem und die Videos dazu ganz gut sind, musste ich einiges aus den Beispiel Dateien extrahieren, um es wie gewollt zum Laufen zu bringen.
