Forum: Mechanik, Gehäuse, Werkzeug Löten per Kamera über Bildschirm, funktioniert das?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Thomas (kosmos)


Lesenswert?

Hallo, wollte mal fragen ob das jemand praktiziert oder ist die
Umstellung mit der Koordination zu arg um damit vernünftig arbeiten zu
können?

Ich habe die Möglichkeit ein Stereo Microskop nutzen zu können,
allerdings ist der Schärfebereich (Entfernung als auch beim Versatz zur
Mitte) extrem klein, 15 Pins weiter und es kann schon wieder unscharf
werden.

Ich habe Stative-Kamera-Sets gesehen die ca. 50cm über der Tischfläche
hängen, diese dürften doch eine viel bessere Tiefenschärfe haben da bei
einem Abstand von 50cm ein paar Millimeter prozentual kaum etwas
ausmachen.

Was meint ihr? Ich vermute das liefert zwar ein besseres Bild aber zum
Arbeiten fehlt der Tiefeneffekt und die Koordination dürfte nicht so
einfach sein.

von Gerhard O. (gerhard_)


Lesenswert?

Thomas schrieb:
> Hallo, wollte mal fragen ob das jemand praktiziert oder ist die
> Umstellung mit der Koordination zu arg um damit vernünftig arbeiten zu
> können?
>
> Ich habe die Möglichkeit ein Stereo Microskop nutzen zu können,
> allerdings ist der Schärfebereich (Entfernung als auch beim Versatz zur
> Mitte) extrem klein, 15 Pins weiter und es kann schon wieder unscharf
> werden.
>
> Ich habe Stative-Kamera-Sets gesehen die ca. 50cm über der Tischfläche
> hängen, diese dürften doch eine viel bessere Tiefenschärfe haben da bei
> einem Abstand von 50cm ein paar Millimeter prozentual kaum etwas
> ausmachen.
>
> Was meint ihr? Ich vermute das liefert zwar ein besseres Bild aber zum
> Arbeiten fehlt der Tiefeneffekt und die Koordination dürfte nicht so
> einfach sein.

Mit Übung kann man das wahrscheinlich lernen. Ärzte sollen ja angeblich
auch über Videolink und Aktuatoren am Menschen operieren können.
Allerdings dürfte da das Vision System in 3D Steroskopisch
funktionieren.

Probiere es halt aus. So viel kostet ja so ein Mikroskop nicht.
Allerdings fürchte ich, das Fehlen von 3D Ansicht in Stereosicht könnte
das Abschätzen der relativen Position schwierig machen. Vielleicht wäre
dieser Aspekt der Wichtigste der dagegen sprechen würde.

von J. S. (jojos)


Lesenswert?

https://youtu.be/5iRN084k48c?si=SFItXd8czocHM1Mj

Das Thema gab es doch schon so oft mit unzähligen Beiträgen.

von Uli S. (uli12us)


Lesenswert?

Die Tiefenschärfe ist eine Funktion das Abbildungsmassstabs (und der
Blende). Es ist dabei unerheblich ob die Linse 5cm oder 5Meter vom
Objekt entfernt ist. Aber die Ausleuchtung beim Mikroskop ist in der
Regel besser, wenigstens wenns sich nicht um eine Supertolle und teure
Kamera handelt.
Dazu lässt sich beim Mikroskop mit Vorsatzlinsen der Betrachtungsabstand
veergrössern oder verkleinern.

von Vanye R. (vanye_rijan)


Lesenswert?

> Umstellung mit der Koordination zu arg um damit vernünftig arbeiten zu
> können?

Also ich koennte damit NIEMALS arbeiten. Ohne 3D weiss man nicht wo
man auf der Platine ist und ich hab das schon probiert.
Du kannst das auch probieren indem du mal ein Auge am Mikroskop
zu machst. :-D

> Ich habe die Möglichkeit ein Stereo Microskop nutzen zu können,
> allerdings ist der Schärfebereich

Der Schaerfebereich haengt von der Vergroesserung ab. Ausserdem denke
ich auch das er etwas von der Helligkeit abhaengt. Wird es heller gehen
deine Blenden im Auge mehr zu.

Der Abstand haengt von der Barlowlinse ab. Den kann man variieren, es
gibt die in unterschiedlichen Staerken. Wie dir vielleicht aufgefallen
ist stellt man ueber den Abstand scharf. Verschiedene Brillentraeger
die ohne Brille scharf stellen haben verschiedene Abstaende.
Das kann bei der Arbeitshoehe auch ein paar cm ausmachen.

Vanye

von Max M. (jens2001)


Lesenswert?


: Bearbeitet durch User
von Harald K. (kirnbichler)


Lesenswert?


von Steve van de Grens (roehrmond)


Lesenswert?

Ich habe es mal probiert und kam nicht gut klar. Mir fehlte das
Räumliche sehen (Distanzen abschätzen, oben/unten unterscheiden) und
meine Kamera musste zu nahe am Bauteil sein, so dass nicht genug Platz
für den Lötkolben war.

Da ich kurzsichtig bin, kann ich relativ bequem mit bloßen Augen (ohne
Brille) löten. Extrem viel Licht hilft mir, scharf zu sehen. Danach
kontrolliere ich mit einer Mikroskop-Kamera in Stift-Form, die ich in
der Hand halte. Dazu habe ich mir aus einem Streichholz einem
Abstandshalter gebastelt, der das manuelle Halten erleichtert.

: Bearbeitet durch User
von Thomas R. (thomasr)


Lesenswert?

Ist tatsächlich eine Umstellung aber nach kurzer Eingewöhnung jedenfalls
bei guten Mikroskopen kein Thema. In unseren Laboren stehen die Dinger
reihenweise herum und ich habe es an verschiedenen probiert (was immer
gerade frei war). Also Minolta, Canon etc. nicht gerade
Bastlerpreisklasse.

Kein Ahnung was die an Optiken so hatten....

: Bearbeitet durch User
von J. S. (jojos)


Lesenswert?

ich habe ein gebrauchtes Mantis gekauft, die älteren bekommt man so ab
500 €. Sind riesige Trümmer und brauchen viel Platz.
Ein Bekannter hat sich die Kamera wie aus dem YT Video gekauft und ist
sehr zufrieden damit. Dazu ein kleiner Monitor der im Sichtfeld ist.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

wenn hier jetzt noch eine gewisse Latenz dazu kommt,
die das Bild auf dem Monitor zeitversetzt darstellen lässt wirds
schwierig.

Bei analogen Systemen gabs das ja nicht wirklich.

von Keks F. (keksliebhaber)


Lesenswert?

J. S. schrieb:
> https://youtu.be/5iRN084k48c?si=SFItXd8czocHM1Mj
> Das Thema gab es doch schon so oft mit unzähligen Beiträgen.

Das Gerät weckt schon länger mein Interesse, ich möchte aber den genauen
Input Lag wissen. Alles über 2 Bildern/32ms wäre mir zu viel.

von C. D. (derschmied)


Lesenswert?

Ohne ordentliche Absaugung / Zuluft wird das aber nichts, spätestens
nach dem zweiten Lötpunkt ist die Linse sonst zugeschmoddert. Es spritzt
und dampft, das macht keine Linse der Welt nen fingerbreit vom Ort des
Geschehens lange mit. Und auch periodisches Putzen macht sie schnell
blind und unbrauchbar.

Ein wenig an der Realität muss man sich schon orientieren, der
Fragestellung nach geht es nicht um das Prüfen, sondern um aktives
Geschehen. Kameras mit ausreichender Auflösung gibt es genug, aber keine
die man ungestraft durch den Dreck ziehen kann wie eine Kalschnikow oder
einen K98 im System Mauser.

DerSchmied

: Bearbeitet durch User
von Dieterich (einermehr)


Lesenswert?

Hallo

Thomas R. schrieb:
> Also Minolta, Canon etc. nicht gerade
> Bastlerpreisklasse.

Das ist aber nun mal das Kernproblem.
Es gibt diese Gerätschaften - sogar primär für genau diesen Zweck
gedacht.

Aber die Preise... und nein, da geht es nicht "nur" um einige hundert
Euro, sondern um Summen, die mit den wenigsten Hobbykassen (und auch so
manchen Kassen von Einmannunternehmens) auch nur ansatzweise konform
gehen.

Wenn geeignete (auch hier das Kernproblem) Stereomikroskop, die noch aus
der DDR stammen (und zwar nicht kurz bevor sie Geschichte wurde) und
stark (ab)genutzt wurden, viele hundert Euro kosten,  sagt da leider
schon alles aus.

Leider hat China (und Co.) bei der hochwertigen Optik immer noch wenig
Wissen, bzw. unterscheidet sich nicht von Optikpreisen Made in Japan
oder gar Germany...

Wir im Hobbyumfeld werden weiterhin auf arge Kompromisse und viel Übung
ausweichen müssen und unter suboptimalen Bedingungen arbeiten "dürfen"
(Aber trotzdem ist es machbar, aber es macht keinen Spaß und ist
anstrengend , vor allem wenn man mal kennenlernen durfte, was mit dem
richtigen Werkzeug geht...)

von Dieterich (einermehr)


Lesenswert?

J. S. schrieb:
> ich habe ein gebrauchtes Mantis gekauft, die älteren bekommt man so ab
> 500 €. Sind riesige Trümmer und brauchen viel Platz.

Da muss Mann aber schon Glück haben....

Und selbst wenn:
500€ für ein Werkzeug was viele im Hobbyumfeld letztendlich recht selten
benötigen ist schon eine heftige Ansage - wobei indirekt der Platzbedarf
ja auch noch mal richtig kostet, bzw. in der Praxis bei sehr vielen
Unannehmlichkeiten nach dem Gebrauch macht (wenn halt immer wieder alles
weggeräumt und neu verstaut werden muss)und richtig viel störende (!)
Arbeit macht.

Die Hobbylabore der bekannten Elektronikyoutuber  (teilweise sogar
angemietete Büroräume oder kleine Hallenabschnitte - und zwar dann nicht
als einzige Hobbyhöhle ...) stehen den wenigsten Hobbyelektroniker zur
Verfügung, noch werden diese (wenigstens zum Teil) durch andere
Finaziert...

: Bearbeitet durch User
von Uli S. (uli12us)


Lesenswert?

Man kriegt schon im unteren 3stelligen Bereich gute Stereomikroskope.
Da ist dann halt die Vergrösserung eventuell in mehreren Stufen fest, es
gibt keinen zusätzlichen Anschluss für ne Kamera. Was aber lediglich ne
Komfortsache ist. Der Knackpunkt ist halt die in dem Fall nicht optimale
Halterung dafür, es wird ja häufig allein für das Stativ über 300€
verlangt.
Das mit der Latenz bei ner Kamera kenn ich im übrigen nur von
USB-Teilen.
Wenn die über HDMI, DVI, VGA angeschlossen wird, ist keine Latenz
vorhanden.

von J. S. (jojos)


Lesenswert?

C. D. schrieb:
> Ohne ordentliche Absaugung / Zuluft wird das aber nichts, spätestens
> nach dem zweiten Lötpunkt ist die Linse sonst zugeschmoddert. Es spritzt
> und dampft, das macht keine Linse der Welt nen fingerbreit vom Ort des
> Geschehens lange mit. Und auch periodisches Putzen macht sie schnell
> blind und unbrauchbar.

was für Bedenken, es geht hier um Elektronik Löten und nicht ums
Schmieden.
Weder mein Lötplatz, Gesicht oder Brille sind voll mit Harzpickeln, noch
sind meine Fenster grau von Lötdampfschwaden.
Ein kleiner Miefquirl reicht um das bisschen Dampf zur Seite umzulenken
und Harzspritzer sind maximal wenige cm um die Lötstelle. Pro Tipp:
Dummy Filter oder Schutzglas vor das Objektiv montieren.

Mein Bekannter hat nochmal bestätigt das die Reaktion des Bildes sehr
gut ist. Ich vermute das in der Kamera ein FPGA ist der das Bild sehr
direkt auf den HDMI Ausgang schiebt. Gesehen habe ich es noch nicht,
konnte den Kaufreiz aber nicht unterdrücken und habe die Kamera jetzt
auch bestellt. Kommt aus Lager in D und war beim Kollegen nach 5 Tagen
da.
Habe noch nicht bei EEVBlog nachgesehen, aber da findet man meist auch
gute Rezensionen zu solchen Geräten.

Mantis: ja, muss man schon etwas Glück haben. Es gibt aber eine neuere
Serie und wenn Firmen da umrüsten kann man die älteren eventuell
bekommen. Bei Kleinanzeigen (ex eBay) werden jedenfalls einige
angeboten.

: Bearbeitet durch User
von Vanye R. (vanye_rijan)


Lesenswert?

> Ohne ordentliche Absaugung / Zuluft wird das aber nichts, spätestens
> nach dem zweiten Lötpunkt ist die Linse sonst zugeschmoddert.

Uebertreib mal nicht. Alle Mikroskope die ich kenne haben da extra
eine anschraubbare Schutzlinse die man gelegentlich mal abschrauben
und putzen sollte. Aber ja, auch ich wunder mich manchmal wenn ich
irgendwo dran komme ob ich ploetzlich grauen Star habe, aber
es ist durch putzen zu erledigen. :-D
Aber oefter wie 2x im Jahr ist das auch nicht notwendig wenn
man einen vernuenftigen Arbeitsabstand hat.



> Man kriegt schon im unteren 3stelligen Bereich gute Stereomikroskope.

Ich habe privat eine chinesische Billigkiste. Das ist ein Trinokular
das zusammen mit der Kamera 340Euro gekostet hat. Einfach Stereo
ohne Kamera waere IMHO so 250Euro gewesen.

Ich kenne aus der Firma den Vergleich mit Nikon, Leica und Mantis.

So schlecht sind die Chinesen da nicht! Hauptproblem ist vielleicht
das man beim Zoomen immer/mehr scharf stellen muss. Also nicht
parfocal.
Ich kann damit gut arbeiten!

Mantis ist sicher cool. Aber nicht perfekt. Irgendwie anders.
Ich wuerde sagen nicht ganz so scharf/hell, dafuer kann man aber
seinen Kopf bewegen und muss den nicht so still halten.

Vanye

von Jens K. (jensky)


Lesenswert?

Thomas schrieb:
> Was meint ihr? Ich vermute das liefert zwar ein besseres Bild aber zum
> Arbeiten fehlt der Tiefeneffekt und die Koordination dürfte nicht so
> einfach sein.

Doch, das geht! Allerdings musst du die Kamera an den Monitor schrauben
um den selben Sichtwinkel zu haben wie du auf den Monitor schaust.

Da in diesem Fall aber du zu nah am Monitor sitzt, benötigst du eine
konkave Linse davor.

von Ralf X. (ralf0815)


Lesenswert?

Jens K. schrieb:
> Thomas schrieb:
>> Was meint ihr? Ich vermute das liefert zwar ein besseres Bild aber zum
>> Arbeiten fehlt der Tiefeneffekt und die Koordination dürfte nicht so
>> einfach sein.
>
> Doch, das geht! Allerdings musst du die Kamera an den Monitor schrauben
> um den selben Sichtwinkel zu haben wie du auf den Monitor schaust.

Nein, das ist lediglich Übung und Gewöhnung.
Denk einfach mal an den Modellflug u.ä., da machen z.B. die Hände/Finger
irgend etwas ohne sie zu sehen, die Augen schauen da nur auf das Modell
oder einen Monitor.

von Jens K. (jensky)


Lesenswert?

Ralf X. schrieb:
> Nein, das ist lediglich Übung und Gewöhnung.

Nein! So arbeitet man nicht! Du fliegst ja nicht mit nem 1206er oder
SOT-23 durch die Gegend

von Ralf X. (ralf0815)


Lesenswert?

Jens K. schrieb:
> Ralf X. schrieb:
>> Nein, das ist lediglich Übung und Gewöhnung.
>
> Nein! So arbeitet man nicht! Du fliegst ja nicht mit nem 1206er oder
> SOT-23 durch die Gegend

Wer ist "man"?
Und wenn Du die Grösse ansprichst, schau doch mal, womit in der modernen
Gefässchirurgie, Micro/Nanoentwicklung, etc. "händisch" gearbeitet wird.

von Manfred K. (4for)


Lesenswert?

Vanye R. schrieb:
> Hauptproblem ist vielleicht
> das man beim Zoomen immer/mehr scharf stellen muss. Also nicht
> parfocal.

Wenn sich beim zoomen die Schärfe ändert musst du einmal, evtl. zweimal:
- bei grösster Vergrösserung die Schärfe mit der Höhenverstellung
einstellen
- und dann bei kleinster Vergösserung an den Okularen mit dem
Dioptrienausgleich scharf stellen.
Dann ists bei jeder Zoomstufe immer scharf.

von Vanye R. (vanye_rijan)


Lesenswert?

> Wenn sich beim zoomen die Schärfe ändert musst du einmal, evtl. zweimal:

Super, danke! Man kann hier bei euch noch was lernen! Hat perfekt
funktioniert.
Jetzt ist beim rumzoomen immer scharf.

Vanye

von Tim (timgabinski)


Lesenswert?

Ich habe mir vor einigen Jahren eine billige Kamera mit Stativ besorgt,
in der Hoffnung, damit besser SMD löten zu können. Die Auflösung war
ausreichend, lag gab es auch kaum, aber ich bin mit der Koordination
Auge/HAnd überhaupt nicht klargekommen. Ich habe die Kamera dann eine
Zeit lang zur Kontrolle von Lötstellen verwendet; dafür war sie sehr gut
geeignet.  Aber für einen dauerhaften Platz in meinem Labor war mir der
Nutzen dann doch zu gering.

von Herbert Z. (herbertz)


Lesenswert?

Löten eher nicht! Eine gute Kopfbandlupe ist da um einiges besser auch
was die Räumlichkeit angeht.
Gut vorstellen kann ich mir allerdings das bohren von Leiterplatten. Da
macht man sich auf dem Monitor ein passendes Fadenkreuz und richtet das
Lötauge danach aus. Wenn man das gut einrichtet, ist das sehr präzise.
MfG

: Bearbeitet durch User
von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Angehängte Dateien:

Lesenswert?

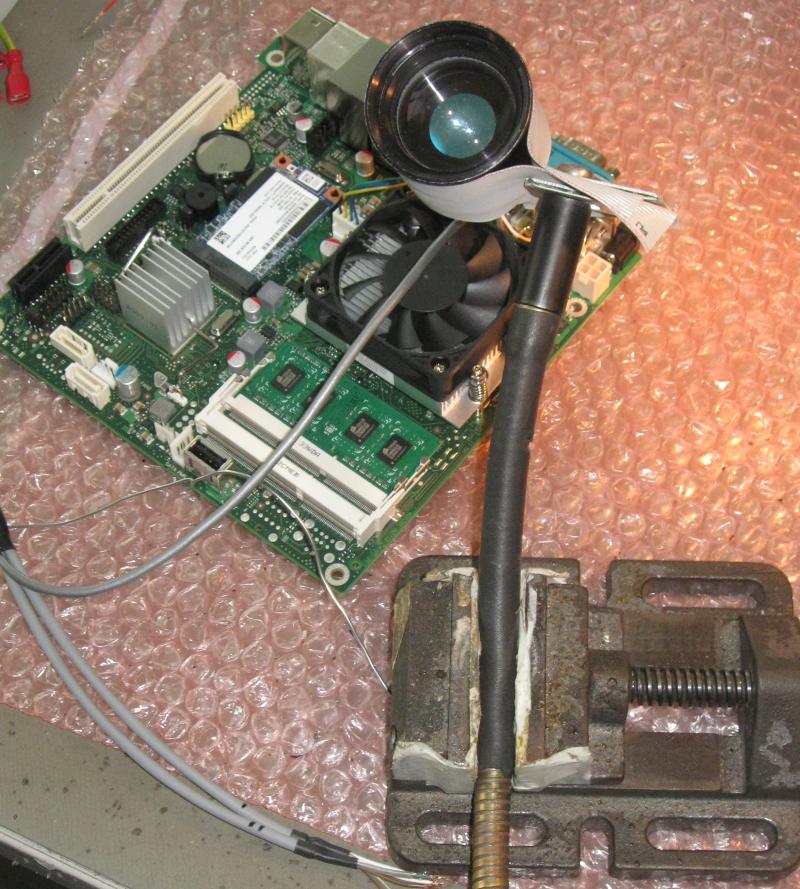

hier geht das seit Jahren so...

von Vanye R. (vanye_rijan)


Lesenswert?

> hier geht das seit Jahren so...

Ja ja, die coolsten Oszis muessen sein, Loetstation natuerlich vom
feinsten, Schraubendreher nur vom besten. Aber Optik der letze Dreck ist
okay.

Ich wuerde mir privat auch kein Mantis kaufen. Zum einen wegen der
Kohle, aber auch wegen der groesse. Aber einmal durch ein chinesisches
250Euro Stereo Mikroskopf geschaut und ihr wollt nie mehr was anderes.
Es loetet doch auch keiner mit einem Kupferblock an Omas Stocheisen
oder?

Vanye

von Peter N. (alv)


Lesenswert?

Löten kann ich praktisch nur noch mit Okular auf der Brille.
Die 2D-Sicht macht es schwierig...

Herbert Z. schrieb:
> Löten eher nicht! Eine gute Kopfbandlupe ist da um einiges besser auch
> was die Räumlichkeit angeht.

Die müßte dann schon 10-fache Vergrößerung haben und die dauernde
Umstellung zwischen Mikro- und Normalsicht ist auch ziemlich
anstrengend.


Aber eine Idee für Bastler:
Die Lötstellen mit 2 Mikroskopkameras über Videobrille betrachten.

von Ralf X. (ralf0815)


Lesenswert?

Vanye R. schrieb:
>> hier geht das seit Jahren so...
>
> Ja ja, die coolsten Oszis muessen sein, Loetstation natuerlich vom
> feinsten, Schraubendreher nur vom besten. Aber Optik der letze Dreck ist
> okay.

Was soll so ein absurder Vorwurf?
Kennst du die Oszis, Lötstation und Schraubendreher von DesIntegrator
und seine Anwendungen/Aufgaben?
Oder den Zustand seines Sehvermögens?

> Ich wuerde mir privat auch kein Mantis kaufen. Zum einen wegen der
> Kohle, aber auch wegen der groesse. Aber einmal durch ein chinesisches
> 250Euro Stereo Mikroskopf geschaut und ihr wollt nie mehr was anderes.
> Es loetet doch auch keiner mit einem Kupferblock an Omas Stocheisen
> oder?

Wenn Du es so toll findest, solltest Du es Dir kaufen.
Aber wie kommst Du auf die absurde Idee, dass es alleine wegen Deinem
Empfinden, es jedem anderen genauso gehen müsste?

ICH kann das Löten unterm Mikroskop z.B. überhaupt nicht ausstehen:
Auf die Schnelle hingestellt fehlende Handballenauflage, mit
Mikroskoptischerweiterung trotzdem die Stufe zum übrigen Werkzeug und
Arbeitsmaterial, schnelle Rückenverspannung trotz ergonomischer
Einstellung/Aufbau, kein schneller Blick aus der Diagonale, etc..
Aber wie gesagt, das gilt für MICH!

Wo es reicht, arbeite ich immer noch gerne mit der Lupe am Schwanenhals
oder der grossen Lupenlampe, selten auch mit zweistufiger Uhrmacherlupe.
Reicht es nicht mehr, Cam am Schwanenhals am Monitor, egal ob 15" oder
50".
Wichtig ist nur, dass das Bild ohne merkliche Latenz angezeigt wird.

Jeder muss für sich selber testen, was für ihn das geeignete ist.
Nur sollte man das niemals spontan entscheiden, sondern möglichst erst
nach einer gewissen Probezeit.

von Frank G. (frank_g53)


Lesenswert?

Thomas schrieb:
> Hallo, wollte mal fragen ob das jemand praktiziert oder ist die
> Umstellung mit der Koordination zu arg um damit vernünftig arbeiten zu
> können?

Ich hatte ein Zeiss-Stereo Mikroskop. Bin dann aber auf ein 2-D
Mikroskop umgestiegen wg. der Möglichkeit auf einen großen Bildschirm zu
schauen.
Für mich ist es einfach angenehmer, als durch Okulare zu schauen.

Der Unterschied ist sehr deutlich: Unter dem Stereo-Mikroskop kann man
sicherer agieren. Während man unter dem 2D-Mikroskop sich an die
Lötstelle herantastet.
Aber mit zunehmender Übung wird das besser.

Er hier kommt anscheinend gut klar:
https://youtu.be/ik0mFYXJHjk?t=285

von Dieterich (einermehr)


Lesenswert?

Hallo

Ralf X. schrieb:
> Auf die Schnelle hingestellt fehlende Handballenauflage, mit
> Mikroskoptischerweiterung trotzdem die Stufe zum übrigen Werkzeug und
> Arbeitsmaterial, schnelle Rückenverspannung trotz ergonomischer
> Einstellung/Aufbau, kein schneller Blick aus der Diagonale, etc..

Du bist aber auch anspruchsvoll ;-)

Ralf X. schrieb:
> Aber wie gesagt, das gilt für MICH!

Sehr gesunde Einstellung, an der sich so mancher im Forum (und auch
sonst im Leben) ein Beispiel nehmen sollte...!

Ralf X. schrieb:
> Jeder muss für sich selber testen, was für ihn das geeignete ist.
> Nur sollte man das niemals spontan entscheiden, sondern möglichst erst
> nach einer gewissen Probezeit.

Theoretisch - ja so macht man es, theoretisch...

Praktisch:
Geöffnete Verpackungen, wo die Ware an sich aber einwandfrei und im
optischen Umfeld auch eher (sehr) teuer ist und eigentlich nur auf dem
Versandweg bezogen werden kann, sind zumindest problematisch in der
Rückgabe und natürlich das man das Geld zurückbekommt, mal abgesehen von
den Umständen und Zeitbedarf, die jede Rücksendung mit sich bringt.
In der glücklichen Lage es beim AG ausprobieren (vorgesetzt, Friss oder
stirb...) zu können, sind die wenigsten Hobbyisten, am wenigsten gerade
die, welche nicht ein Einkommen haben, wo man sich ein Mantis, Canon,...
zusätzlich zu seinen zwei 4Kanal 10 GHz Oszilloskopen  leisten kann und
will (darf...).

Also mit der Probezeit ist das so eine Sache, wenn man (endlich) einmal
für den Rest seines Hobbylebens das "perfekte" und bezahlbares haben
möchte, und nicht   die "zehnte" Behelfslösung und der langsame
"Aufstieg" zum "Perfekten" hin wie bei schon so vielen Sachen
(Lötstationen, Messgeräte aber auch bei anderen Hobbys) gehen will

Frank G. schrieb:
> Während man unter dem 2D-Mikroskop sich an die
> Lötstelle herantastet.
> Aber mit zunehmender Übung wird das besser.

Wie immer:
Üben, aber auch bei viel Üben gibt es Dinge und Handlungsweisen, für die
man einfach (persönlich)  kein Gefühl und Talent hat... ;-)

von Vanye R. (vanye_rijan)


Lesenswert?

> stirb...) zu können, sind die wenigsten Hobbyisten, am wenigsten gerade
> die, welche nicht ein Einkommen haben, wo man sich ein Mantis, Canon,...
> zusätzlich zu seinen zwei 4Kanal 10 GHz Oszilloskopen  leisten kann und
> will (darf...).

Ich hab heute noch in der Firma ein paar 0402er gewechselt weil sie
falsch bestueckt waren und dazu das hier verwendet:

https://www.optik-pro.de/stereomikroskope/bresser-junior-stereomikroskop-auflicht-und-durchlichtmikroskop-50x/p,57605

Bloss das ich es vor 10Jahren gekauft habe und es da noch so bei
25-28Euro lag.

Dabei haette ich zum dicken Leica Microskop nur ein paar Meter laufen
muessen. Aber war einfacher wegen Schaltplan am Rechner zu bleiben und
ging genauso gut. ;-)

Vanye

p.s: War gerade echt erstaunt wieviel coole die mittlerweile fuer das
billige Plastikteil haben wollen!

von Uli S. (uli12us)


Lesenswert?

Das Dingens von Bresser? scheint komplett aus Plastik zu bestehen.
Sieht jedoch so aus, als wärs auch so ein Standardteil, was unter nem
Dutzend unterschiedlicher Namen verkauft wird, aber irgendwo in China
hergestellt wird.
Ich hab eins in ähnlicher Preisklasse, bloss ganz Metall bzw Glas.
Dazu noch Zusatzobjektiv und Okular. Damit kann ich dann von 5-40X 4
Vergrösserungsstufen abdecken.
https://eu.amscope.com/collections/stereo-microscopes/products/20x-80x-multi-lens-stereo-microscope-pillar-stand

von Thomas (kosmos)


Lesenswert?

ich warte noch ein ein bisschen und dann hole ich mir so ne
Autofokuskamera, ich denke mit einem kleinen 10" Monitor der direkt
vorne mittig montiert wird.

von Uli S. (uli12us)


Lesenswert?

Ähnliche optische Mikroskope wie genannt gibts immer wieder mal bei
Aldi,
ich kenn hier nur Süd, im Norden wahrscheinlich ebenso. Häufig zwar mit
einer Profilsäule, die leider den Nachteil hat keinen unbeschränkten
Zugang
zum Betrachtungsobjekt zu ermöglichen. Die Rundsäulen dagegen kann man
auch an so einen Universalschwenkarm oder Storchschnabel befestigen, die
oberhalb oder wenigstens weit entfernt der Betrachtungsebene angebracht
sind.

von Berni-Bär 🐼 (stm32prof)


Lesenswert?

Uli S. schrieb:
> Das Dingens von Bresser? scheint komplett aus Plastik zu bestehen.
> Sieht jedoch so aus, als wärs auch so ein Standardteil, was unter nem
> Dutzend unterschiedlicher Namen verkauft wird, aber irgendwo in China
> hergestellt wird.

In der Tat lässt Bresser  in China fertigen. Mikroskope und Teleskope.
Heißt aber nichts. Mit die besten Teleskope und Gläser kommen inzwischen
aus CN.

> Ich hab eins in ähnlicher Preisklasse, bloss ganz Metall bzw Glas.
Sicher, dass es Glasokukare sind? Ganz sicher? Geh mal auf
Mikroskopie.de und lasse dich aufklären :-)  Die normalen RMS, die man
so bekommt, sind alles Kunststoff!

> Löten per Kamera über Bildschirm, funktioniert das?
Ärzte operieren sogar über den Bildschirm. Nennt sich Endoskopie. Geht
sicher auch zwei dimensional.

von Vanye R. (vanye_rijan)


Lesenswert?

> Das Dingens von Bresser? scheint komplett aus Plastik zu bestehen.

Klar. Das ist voll der Plastikbomber. War aber okay als es noch <=30Euro
gekostet hat. Aber mittlerweile hat die Gier wohl das Hirn gefressen.

Vanye

von Uli S. (uli12us)


Lesenswert?

Bernie, das kann schon sein, dass das mittlerweile Plastiklinsen sind,
stört aber nicht weiter. Das hat ja auch schon vor über 40 Jahren
angefangen und das waren mit die teuersten Objektive, die Plastiklinsen
verbaut kriegten. Der Rest des Teils ist jedoch von einigen wenigen
Drehknöpfen, Abdeckungen usw abgesehen aus Metall.

Aber ob Bresser in China fertigen lässt oder aus dem reichlichen Angebot
sich was passendes aussucht und nur seinen Namen draufdrucken lässt, das
ist noch die Frage. Das was ich hab, gibts auch unter wenigstens 3
unterschiedlichen Namen, vermutlich noch deutlich mehr, die ich aber
nicht kenne.

von Thomas (kosmos)


Angehängte Dateien:

Lesenswert?

also ich hatte mich letztendlich für diese hier entschieden
https://de.aliexpress.com/item/1005004675631480.html und habe Sie seit
ein paar Tagen hier.

Bin eigentlich zufrieden der Autofokus ist ne feine Sache das 130fach
Objektiv wird aber durch ein etwas stärkeres mit 180x ersetzt, brauche
nur eine bessere Halterung diesen hier kann ich nicht empfehlen
https://www.aliexpress.com/item/1005006372164579.html

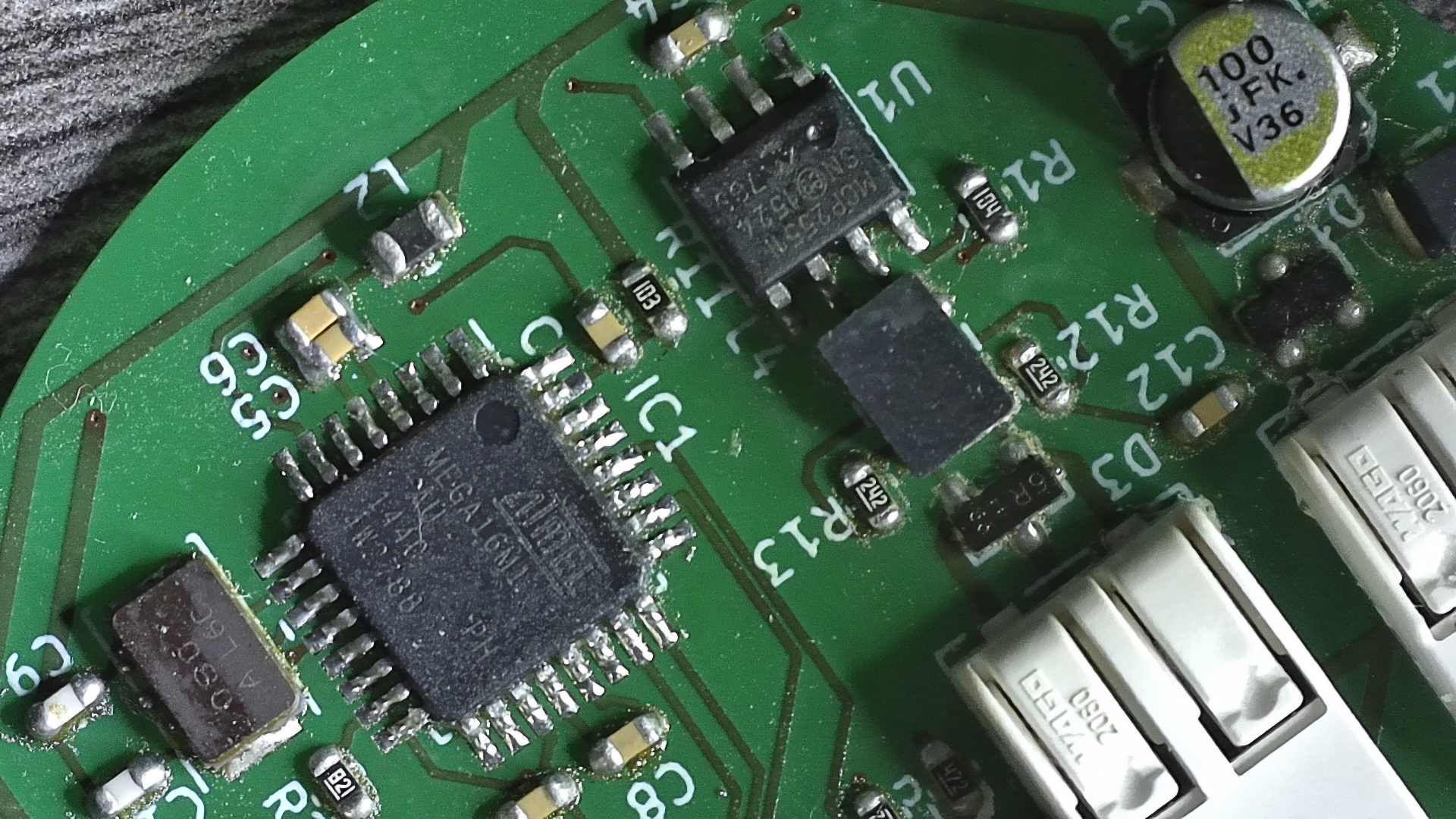

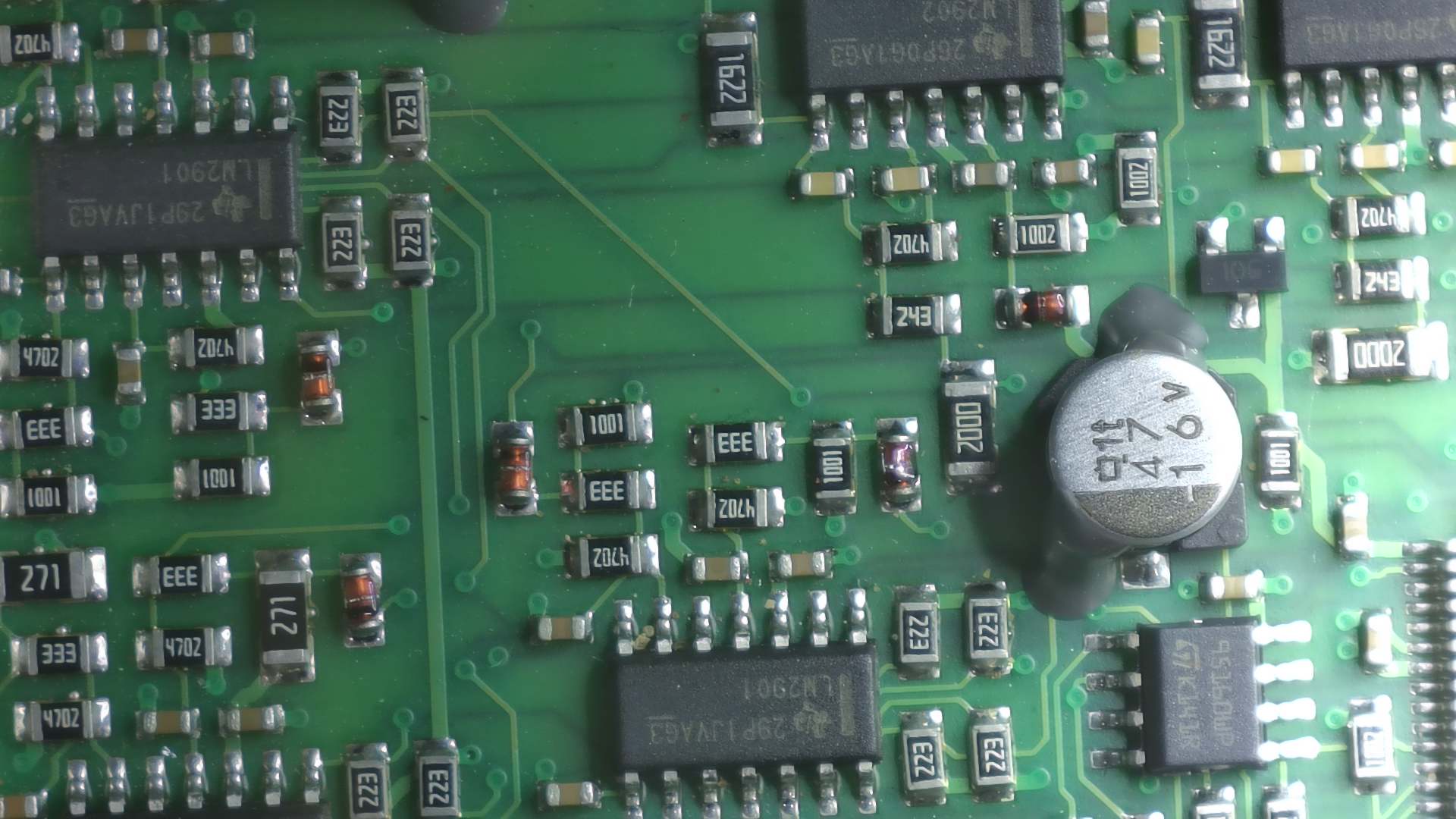

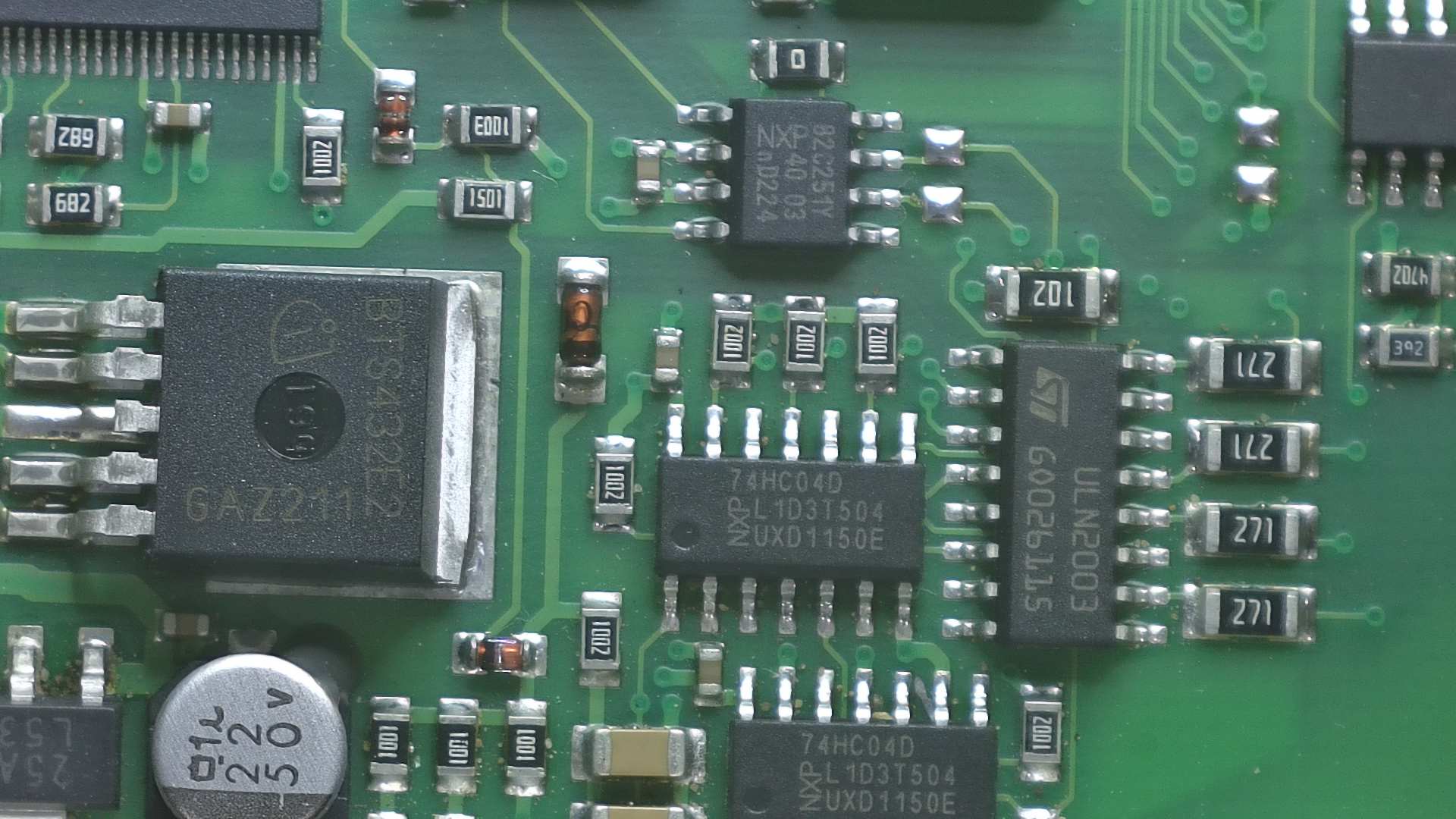

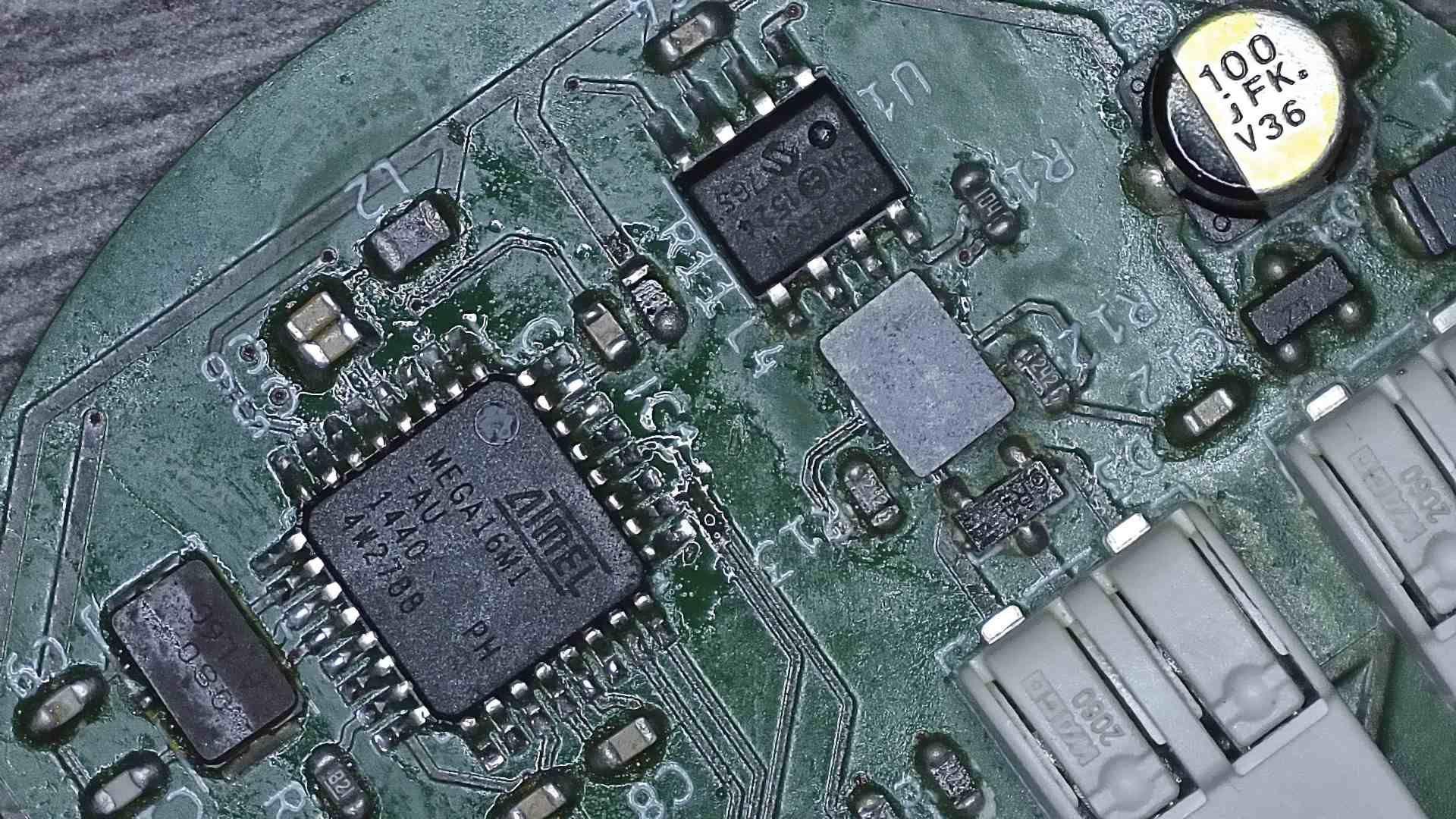

Anbei mal ein paar Bilder die das Teil produziert, leider ist die JPEG
Komprimierung recht stark seitens des Herstellern eingestellt, habe
diesen schon angeschrieben ob man das nicht etwas geringer einstellen
kann.

Das Ringlicht müsste man aber etwas mit einer Folie weicher machen da es
fast direkt zurück reflektiert. Anbei mal 2 Bilder davon, wenn es am
Objektiv ist und dann man zum vergleich wenn das Ringlicht die Platine
seitlich angestrahlt.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

bei anderen Anwendungen
mag das Licht, das beim Löten stört sicherlich genau richtig sein.

von Uli S. (uli12us)


Lesenswert?

Das mit dem Licht finde ich stört am meisten. Bei meinem Digimikroskop,
das im übrigen keineswegs eine 1000 fache Vergrösserung hat, sondern nur
etwas mehr wie 30, weil das linear gerechnet wird, kann man zwar
theoretisch die Helligkeit einstellen. Da gibts dann noch eine nicht
abschaltbare Automatik, die die Helligkeit dann genauso hell dreht, wie
sie vor der Anpassung hatte.
Wenigstens hab ich, trotz Durchsicht aller Optionen das nicht gefunden.
Aber immerhin, wenns zu sehr zurückreflektieren würde, könnte man die
Helligkeit zurückdrehen, möglicherweise spiegelts dann weniger. Ich
finde ohnehin das Ringlicht freundlich ausgedrückt suboptimal. Besser
ist je ein Licht von der Seite. Trotzdem ist so ein Digitalteil mit
Bildschirm manchmal ganz praktisch. Angenommen man hat sich an ner
schlecht einsehbaren Stelle irgendwas eingetreten, dann kann man damit
zumindest  die Stelle sehen.
Oder irgendwelche Bauteilebezeichnungen, wobei da auch wieder die nicht
wirklich verstellbare Helligkeit stört. Für so was bevorzuge ich ein
analoges Mikroskop, das trotz vielfach besserer Qualität keineswegs
wesentlich mehr gekostet hat. Ich würde mal sagen, vielleicht 1/4 -
1/3mehr.

von Jack V. (jackv)


Lesenswert?

Uli S. schrieb:
> Bei meinem Digimikroskop,
> das im übrigen keineswegs eine 1000 fache Vergrösserung hat, sondern nur
> etwas mehr wie 30, weil das linear gerechnet wird, kann man zwar
> theoretisch die Helligkeit einstellen. Da gibts dann noch eine nicht
> abschaltbare Automatik, die die Helligkeit dann genauso hell dreht, wie
> sie vor der Anpassung hatte.

Du könntest mal in den Einstellungen schauen – bei meiner kann ich da
die Belichtung hoch und runtersetzen, was effektiv einer
Helligkeitseinstellung gleichkommt.

Ansonsten fand ich es am Anfang sehr ungewohnt, anhand des
Bildschirmbildes zu löten, aber man gewöhnt sich schnell auch daran, und
dann fühlt’s sich ganz normal an. Zumindest meiner Erfahrung nach.

von Berni-Bär 🐼 (stm32prof)


Lesenswert?

Uli S. schrieb:
> Da gibts dann noch eine nicht
> abschaltbare Automatik, die die Helligkeit dann genauso hell dreht, wie
> sie vor der Anpassung hatte.

Konstanthaltung der Lichtdichte. Ist Standard.
Es ist allerdings auch Standard, Filter und Blenden einzusetzen.
Hat Dein Teil kein Filtergewinde?
Schau mal nach Köhlerblende.

von Uli S. (uli12us)


Lesenswert?

Nein, gibts nicht, mittlerweile benutz ich das Teil nur mehr, wenn ich
mal irgendeine SMD-Beschriftung nicht erkennen kann, irgendnen Splitter
zu extrahieren und ähnliches. Das optische Bino-mikroskop ist einfach um
soviel besser, dass ich vorzugsweise das verwende. Da lässt sich auch
die Helligkeit so verändern, wie ichs will. Das ist im Gegensatz zu dem
Digiteil auch als Profilprojektor verwendbar. Halt mit dem Nachteil,
dass mans nicht einfach in nem Meter Abstand dazu benutzen kann,
irgendwelche Kleinteile zu sehen.

von Thomas (kosmos)


Angehängte Dateien:

Lesenswert?

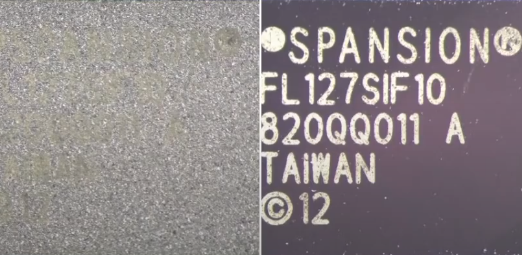

der Australier aus dem EEVBlog Channel
https://www.youtube.com/watch?v=MvFf9RSJUhk verwenden einen linearen
Polarisationsfilter (keine circularen aus dem Fotobereich), das hat er
über seine Lampe geklebt die neben dem Mikrosop steht.

von Vanye R. (vanye_rijan)


Lesenswert?

> Da lässt sich auch die Helligkeit so verändern, wie ichs will.

Da muss man aber aufpassen. Man muss ja die Helligkeit etwas bei
unterschiedlichen Vergroesserungen anpassen und das Auge kann
auch abdunkeln. Und es sieht bei grosser Helligkeit erstmal alles
cooler/besser/schaerfer aus. Aber wenn man den ganzen Tag an sowas
arbeitet und die Helligkeit zu gross ist merkt man das hinterher
daran das Augen ueberfordert wurden/weh tun.
Also aufpassen was man macht.

Vanye

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
