Kondensatorladung Micro Cap

[Andreas K. (paff)]

Hallo Forum,

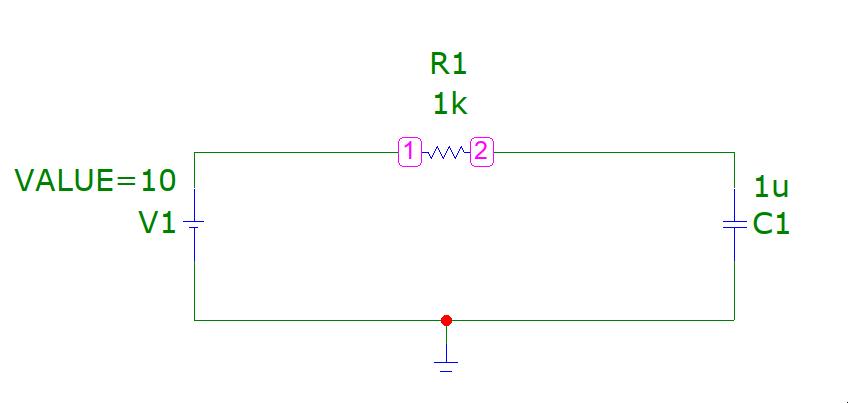

kennt sich jemand etwas mit Micro Cap aus? Eigentlich möchte ich etwas
ganz einfaches..eine Ladekurve vom Kondensator darstellen, also wie die
Spannung anwächst. Jedoch bekomme ich immer nur "Endergebnisse"
angezeigt, also die Endspannung und keine Kurve. Habe bisher nicht
herausgefunden, wo man das dem Programm mitteilen kann..wäre dankbar für
einen Tip.

Grüsse
Andreas

[Mario M. (thelonging)]

Stichwort: transient analysis

https://www.youtube.com/watch?v=XHKL-FKfYOQ

[Andreas K. (paff)]

Vielen Dank, werd ich nachher probieren..

[Klaus R. (klara)]

Andreas K. schrieb:
> kennt sich jemand etwas mit Micro Cap aus?

Kennst Du LTspice?

Ein gutes Tutorial von Gunthard Kraus für LTspice.
http://www.gunthard-kraus.de/LTSwitcherCAD/LTSpice%20XVII%20_Tutorial_korr.pdf

LTspice ist kostenlos und hier kannst Du es herunterladen.
https://www.analog.com/en/resources/design-tools-and-calculators/ltspice-simulator.html

mfg Klaus

[Andreas K. (paff)]

ja danke, Klaus..ich habe inzwischen wohl alle Simulationen angeschaut.
Micro Cap ist für mich die Nr. 1 alleine wegen der riesigen Bibliothek
-und weil es ja auch nichts (mehr) kostet. Ausserdem fand ich es gut mit
der Maus zu bedienen..

[Andreas K. (paff)]

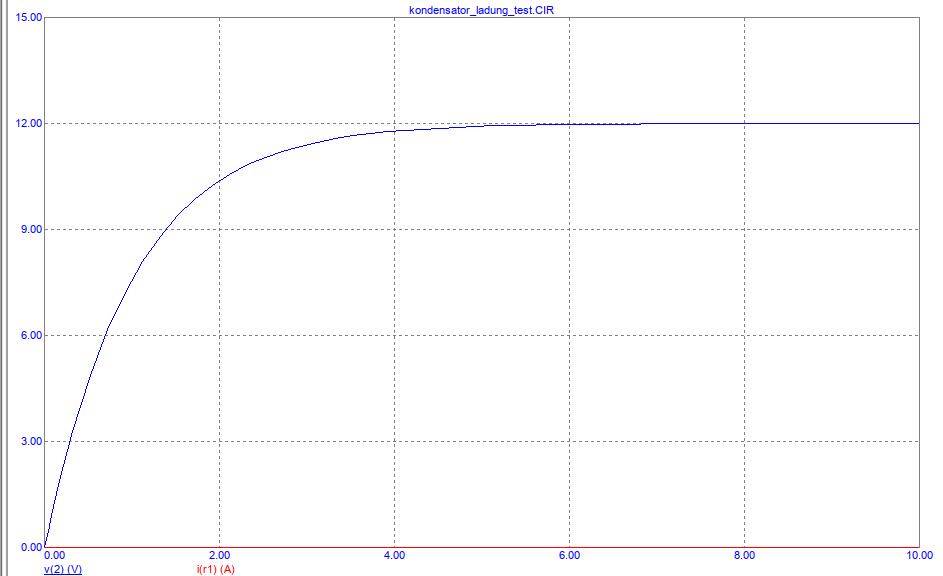

ich habs gefunden..wenigstens für die Spannung, für den Strom noch
nicht.
Man muss also dem Kondensator ein Startwert mitgeben, in dem Fall "0":
1u ic=0, dann bekommt man auch die Ladekurve von 0V an. Für die
Stromkurve bin ich noch am suchen..

[Andreas K. (paff)]

Erledigt :-)

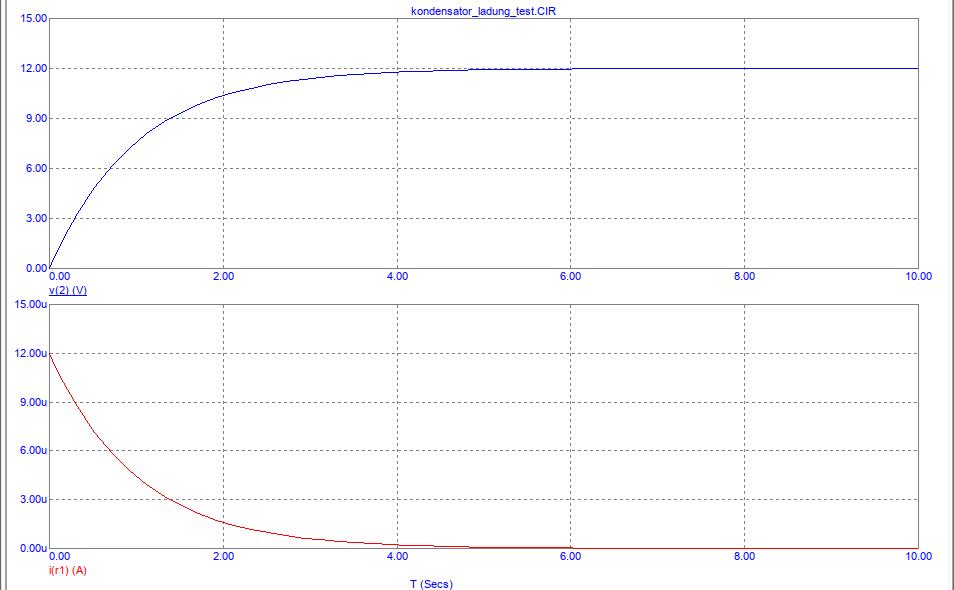

Man muss den Strom in einem extra Diagramm anzeigen lassen, damit ja
auch die Werte entsprechend passen

[Klaus R. (klara)]

Andreas K. schrieb:
> Erledigt :-)
> Man muss den Strom in einem extra Diagramm anzeigen lassen, damit ja
> auch die Werte entsprechend passen

Na siest Du, bei LTspice geht es eben einfacher und gradliniger.

Aber vielleicht liegt es ja auch an mir. Vor LTspice hatte ich von Texas
Instruments mit deren TINA etwas zu tun gehabt. Das war vor 2005. Mit
der Philosophie von TINA konnte ich mich nie anfreunden. Zudem konnte
man keine eigenen Modelle einbinden. Jetzt bietet Texas Instruments ein
PSpice an. Damit kann ich zwar TI eigene, verschlüsselte Modelle laufen
lassen. Aber ich kann mich wieder nicht mit der Umgebung anfreunden.

Hinzu kommt, hier im Forum stehen Dir für LTspice ein guter Support zur
Verfügung.
mfg KLaus

[Andreas K. (paff)]

ich hatte LTspice schnell beiseite gelegt, da ich keine Bibliotheken
onboard fand, aber die muss man wohl manuell von extern reinladen.
Vielleicht schau ich mir es nochmal an und vergleiche dann. Jedenfalls
fühlt sich Micro Cap für mich vom handling gut an

[Manfred P. (pruckelfred)]

Andreas K. schrieb:
> ich habs gefunden..wenigstens für die Spannung,

Das ist Grundstoff der Berufsschule, Zeitkonstante "tau", das
griechische Zeichen. Was muß da simuliert werden?

R mal C gibt für 1k-1µ eine Millisekunde, da erreicht die Spannung 60%.
Nach fünf tau hat der 99%, eine e-Funktion.

[Andreas K. (paff)]

Hallo Manfred,
es geht hier nicht um die Erkenntnis von tau oder E-Kurve..es geht
darum, welche Parameter dafür in Micro Cap eingegeben werden müssen, um
diese Kurve darstellen zu können. Grundstoff der ersten Klasse: Lesen
lernen :-)

Grüsse
Andreas

[Klaus R. (klara)]

Andreas K. schrieb:
> ich hatte LTspice schnell beiseite gelegt, da ich keine Bibliotheken
> onboard fand, aber die muss man wohl manuell von extern reinladen.

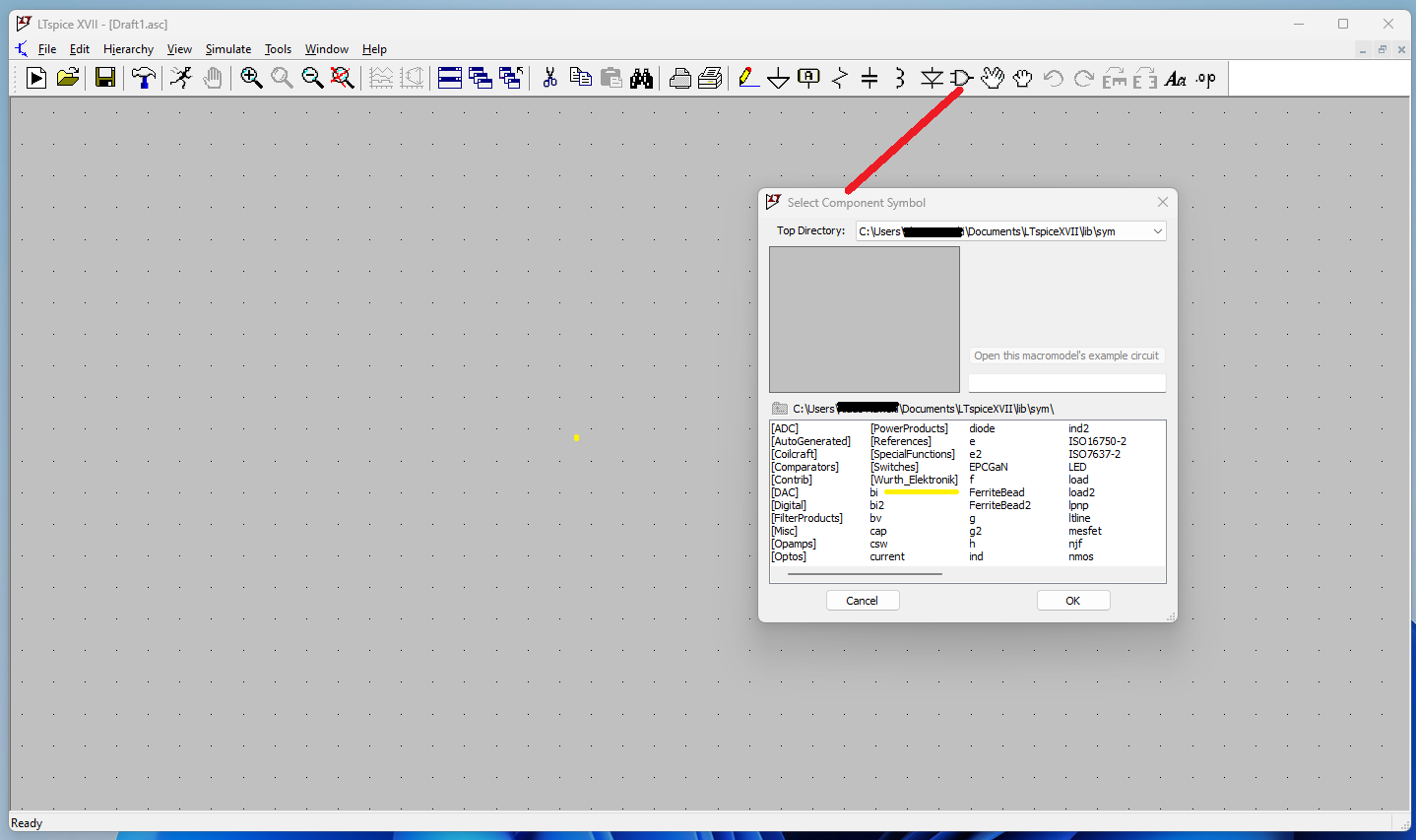

Das Tutorial fängt von Anfang an an. Zunächst muß man unter File den
Menüpunkt New Schematic wählen. In der Funktionsleiste findest Du schon
einige elementare Symbole wie Widerstand, Kapazität, Induktivität, Diode
und das nächste Symbol öffnet Dir ein Fenster über die Du alle
restlichen Symbole siehst.

Ich habe hier auch ein Verzeichnis für Symbole von Würth eingerichtet.
Das Verzeichnis hat noch 30 Unterverzeichnisse. Würth bietet aber noch
mehr an. Dies ist das was ich gelegentlich brauche. Updates gibt es von
Würth ebenfalls. Es gibt auch weitere Hersteller die solch einen Service
bieten.

Wenn ich etwas entwickle, dann achte ich immer auf Spice Modelle. Und
die guten Hersteller gehen darauf ein.
mfg Klaus

[Andreas K. (paff)]

hab ich auch gerade gesehen, also da gibt es wohl doch sehr grosse
Bibliotheken, danke. Werde mir das also nochmal anschauen :-)
