Seit kurzem beobachte ich eine Änderung bei JLCPCB. Früher (mindestens 4-5 Jahre lang) konnte ich auf eine Platine von z.B. 10x10 cm mehrere Platinen unterbringen z.B. vier mal im Format 5x5 cm oder sechs mal 3x4 cm, solange das Layout bei allen gleich war. Jetzt geht die Bestellung online in so einer Situation auch normal durch, aber am Tag danach kommt eine Email, man möchte einen Aufpreis von 6,79$, Begründung "1.Hi Sir/Madam,the special price is only for the single board and not for the panel board,so you may need to pay for an extra cost for it. 2.pcb supplement tariff money". Ist mir schon 3x passiert, erstmals im Januar. Auf Nachfrage kommt nochmal der o.g. Textbaustein ohne genauere Erläuterung.
Kenn ich genauso. Mach einfach ein paar Verbindungen, z.B. Masse und Betriebsspannung, die alle Einzelplatinen miteinander verbinden und einen PCB-Rahmen um alle. Die Rahmen der Einzel-PCBs würde ich auch wegnehmen und durch ein gezeichnetes Viereck auf der Bschriftungsseite ersetzen. Ist nur eine schlechte Alternative, fürs Hobby reichts allemal. Blackbird
Stephan S. schrieb: > Seit kurzem beobachte ich eine Änderung bei JLCPCB. Früher (mindestens > 4-5 Jahre lang) konnte ich auf eine Platine von z.B. 10x10 cm mehrere > Platinen unterbringen z.B. vier mal im Format 5x5 cm oder sechs mal 3x4 > cm, solange das Layout bei allen gleich war. Jetzt geht die Bestellung > online in so einer Situation auch normal durch, aber am Tag danach kommt > eine Email, man möchte einen Aufpreis von 6,79$, Begründung "1.Hi > Sir/Madam,the special price is only for the single board and not for the > panel board,so you may need to pay for an extra cost for it. 2.pcb > supplement tariff money". Ist mir schon 3x passiert, erstmals im Januar. > Auf Nachfrage kommt nochmal der o.g. Textbaustein ohne genauere > Erläuterung. Du hältst dich nicht an die Vorgaben von JLCPCB und heulst dann rum wenn die es tun? Die Preisgestaltung ist ganz klar und es ist klar kommuniziert dass Multi-Board Layouts Aufpreis kosten. Wo ist also dein Problem?

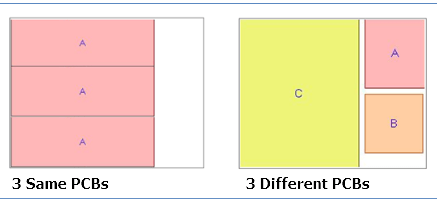

Stefan P. schrieb: > Hier ist es beschrieben: > https://jlcpcb.com/quote/pcbOrderFaq/Different%20Design%20in%20Panel Meine Boards sind so wie in der linken Bildhälfte, also 3x A, das ignorieren die aber und hauen nur den gleichen Textbaustein wieder raus.
Stephan S. schrieb: > Stefan P. schrieb: >> Hier ist es beschrieben: >> https://jlcpcb.com/quote/pcbOrderFaq/Different%20Design%20in%20Panel > > Meine Boards sind so wie in der linken Bildhälfte, also 3x A, das > ignorieren die aber und hauen nur den gleichen Textbaustein wieder raus. Kannst du mal zeigen?
Angehängte Dateien:
-
1,1 MB

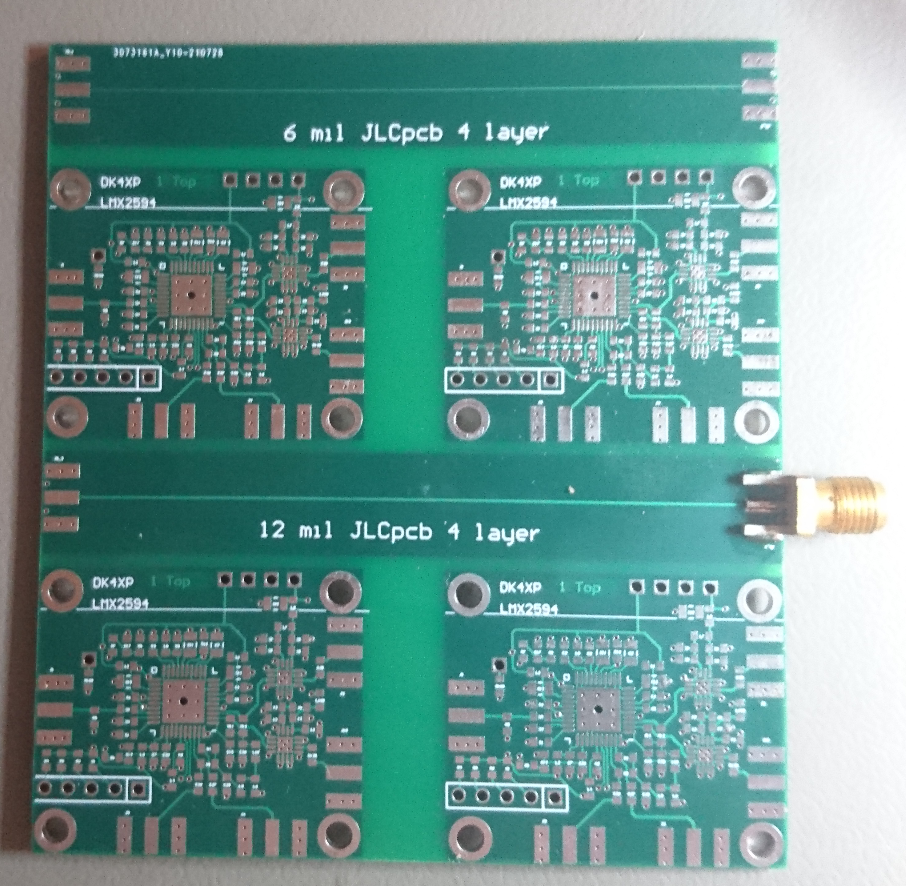

Sowas ist noch immer gegangen. Ich vereinzelne das aber auch selber mit der Proxxon.
Angehängte Dateien:
-
5,4 KB

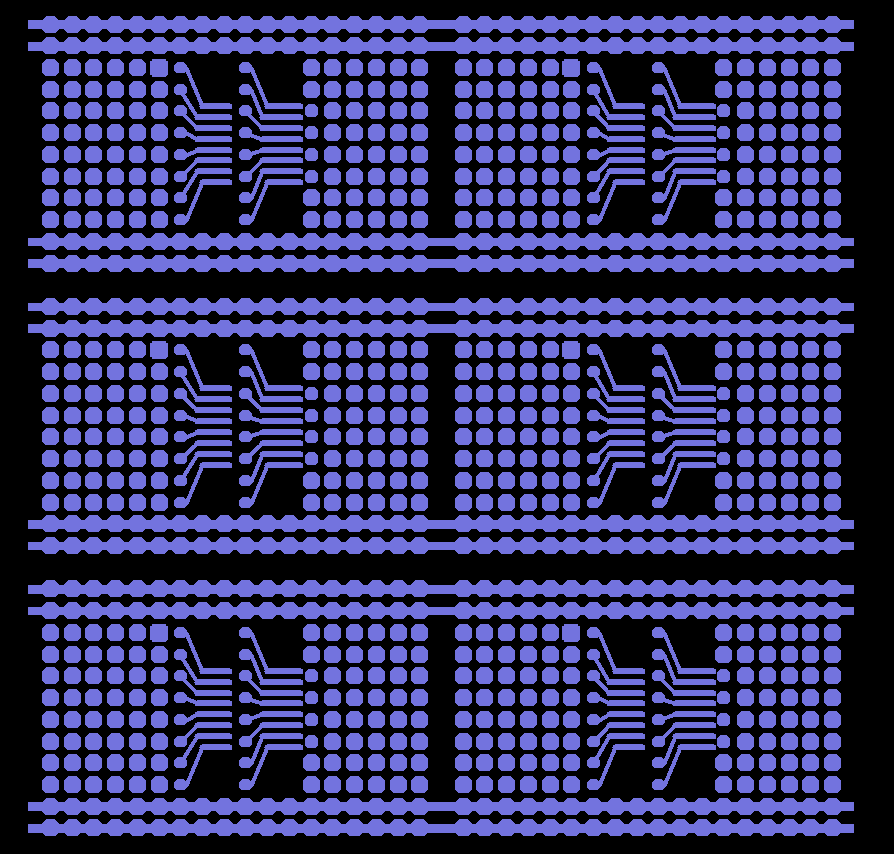

Stephan S. schrieb: > H. H. schrieb: >> Zeig deine GKO Datei. Ist keine Outline. Aber auch so entspricht das nicht dem Beispiel "3xA"
:
Bearbeitet durch User
Angehängte Dateien:
-
816 Bytes

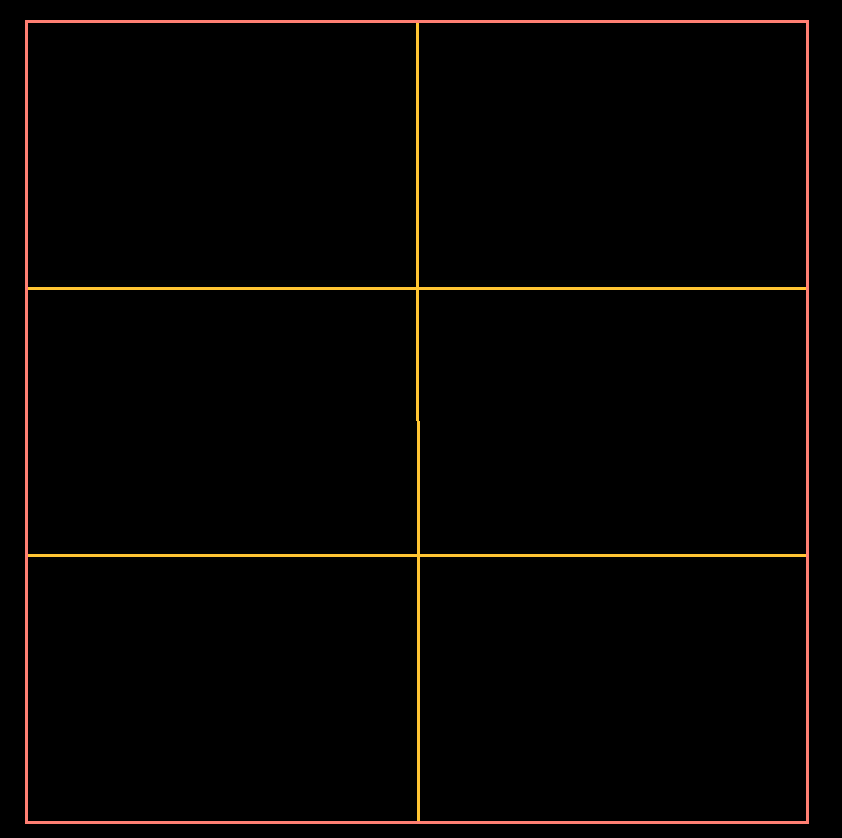

keep-out-layer gibt es bei mir nicht, Anlage ist Outline und V-Cut
Gerhard H. schrieb: > Sowas ist noch immer gegangen. > Ich vereinzelne das aber auch selber mit der Proxxon. Nur weil etwas "durchgeht" heißt es nicht dass es den Vorgaben entspricht. Und natürlich kann man nicht den Anspruch haben dass es auch in Zukunft immer durchgehen wird. Letztlich läuft es wie immer: Der Missbrauch nimmt so lange zu bis man einen Riegel vorschieben muss. Oder die Preise erhöhen.
:
Bearbeitet durch User
Stephan S. schrieb: > keep-out-layer gibt es bei mir nicht, Anlage ist Outline und V-Cut Klar, dass das beanstandet wurde. Wenn sowas zum Sonderpreis durchgeht, dann ist das einfach Glück.
Die Ritzung bedeutet Fräsaufwand (Zeit, Verschleiss) und macht die zusammenhängenden Leiterplatten instabil, was sich insbesondere beim Verpacken bemerkbar macht. Natürlich kostet das völlig zu recht einen Aufpreis. JLCPCB beschreibt doch, wie sich diese Kosten sparen lassen, und zwar durch entsprechende Linien im Kennzeichnungsdruck. Dann wird auch nichts (an)gefräst und instabil. Man muss bloß selbst sägen und nicht einfach nur brechen.
Stephan S. schrieb: > Anlage ist Outline und V-Cut Und warum sollte JLCPCB die Ritzungen für lau durchführen?
Bestell bei Elecrow, da sind Boardnutzen mit einem Design erlaubt und auch Ritzen ohne Aufpreis. Das ging soweit, das sie bei mir auch entgegen meiner willentlichen Bekundigung geritzt haben. Ist natürlich blöd, wenn man 2 oder 3 Stromquellen als Boardnutzen hat, die man später mal auch ohne Trennung an einer Klemme betreiben will. cw/ww oder RGB bei LEDs z.B. Ich mußte dann den Lötstopp am V-Cut entfernen, damit ich Zinnkleckse zur Reparatur setzen kann.
Gerald B. schrieb: > Bestell bei Elecrow, da sind Boardnutzen mit einem Design erlaubt und > auch Ritzen ohne Aufpreis. Oder 6 einzelne fertig ausgeschnittene Boards für 16.50€ bei Aisler. Oder für 23.30€, wenn du die noch diese Woche haben willst.
Angehängte Dateien:
-
29 KB

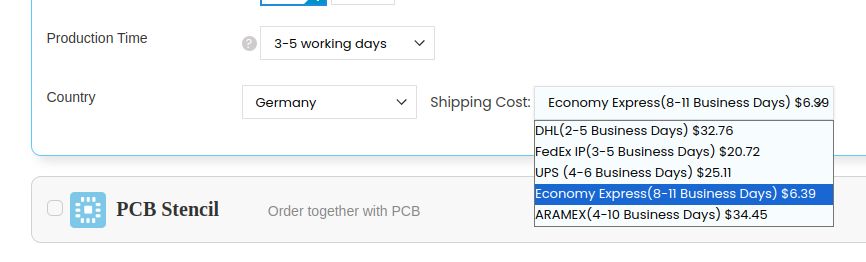

Gerald B. schrieb: > Bestell bei Elecrow, da sind Boardnutzen mit einem Design erlaubt und > auch Ritzen ohne Aufpreis. Wie ist das denn mit Einfuhrumsatzsteuer bei Elecrow, EuroPaket gibt es da ja nicht, da gibt es die üblichen Gebührenabzocker DHL & Co und es gibt Economy Express, von IOSS https://de.wikipedia.org/wiki/Import_One-Stop_Shop ist nirgendwo die Rede. Und ich habe vor Jahren mal bei Elecrow bestellt, da waren die DrillHoles leicht versetzt - ca 0,3mm - ist das jetzt besser geworden?
Cyblord -. schrieb: > Gerhard H. schrieb: >> Sowas ist noch immer gegangen. >> Ich vereinzelne das aber auch selber mit der Proxxon. > > Nur weil etwas "durchgeht" heißt es nicht dass es den Vorgaben > entspricht. Und natürlich kann man nicht den Anspruch haben dass es auch > in Zukunft immer durchgehen wird. > Letztlich läuft es wie immer: Der Missbrauch nimmt so lange zu bis man > einen Riegel vorschieben muss. Oder die Preise erhöhen. Selbstverständlch entspricht das den Vorgaben. Es erzeugt auch keinerlei Mehraufwand, schon gar keinen unbezahlten. Und die meisten Synthesizer-Boards habe ich verschenkt, Da ist nix mit Sparen, egal was es kostet. Mit JLCPCB's eigenen Worten: Tips: If you are just in the prototype phase and want to save money, you can place your different designs all inside one overall board outline and use lines drawn in the silk layer to mark out the separate the PCBs. Then, when you receive the PCB, carefully cut them apart yourself (we recommend you do this before you assemble the PCBs!). Like the PCB shown below, the yellow lines are drawn in the silk layers showing how you can merge 3 different PCBs in one gerber without incurring any extra costs. But on condition that the number of designs is more than 5, it still needs to be charged as different designs as well, and the number of the designs shall not exceed 10 designs on one board.
