Forum: Markt [V] Gebrauchte Betriebsdatenerfassungsterminals BurrBrown TM77


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Günter R. (galileo14)


Angehängte Dateien:

Lesenswert?

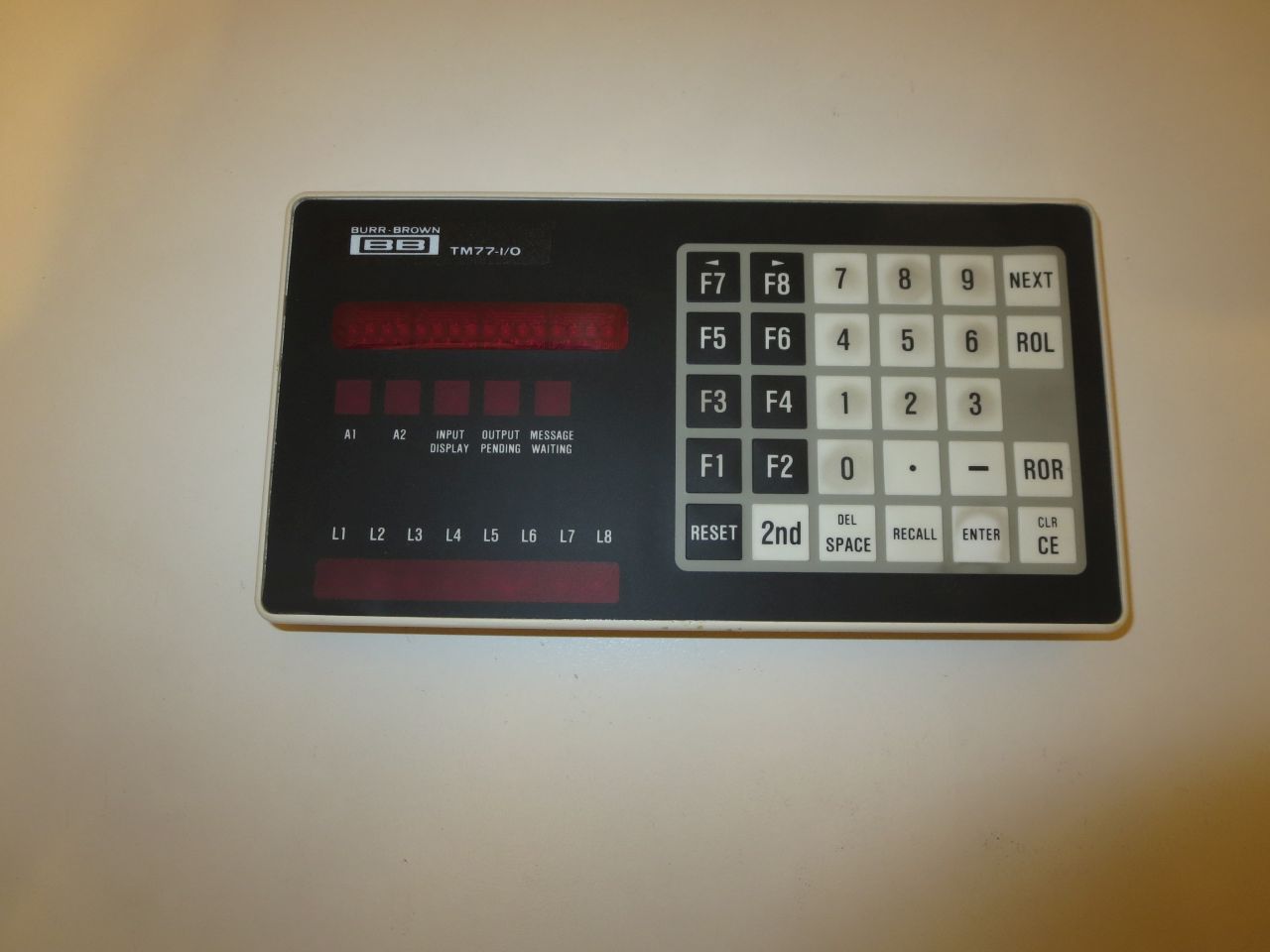

Aus einer Betriebsauflösung sind ältere gebrauchte
Betriebsdatenerfassungs-Terminals BurrBrown TM77-I/O angefallen, die ich
für 50 EUR/Stück zzgl. Versandkosten verkaufen möchte, siehe Fotos.

Die Terminals stammen aus 1988 und funktionieren, gleichwohl kann ich
weder Gewährleistung noch Haftung übernehmen (siehe
Gewährleistungsausschluß am Ende).

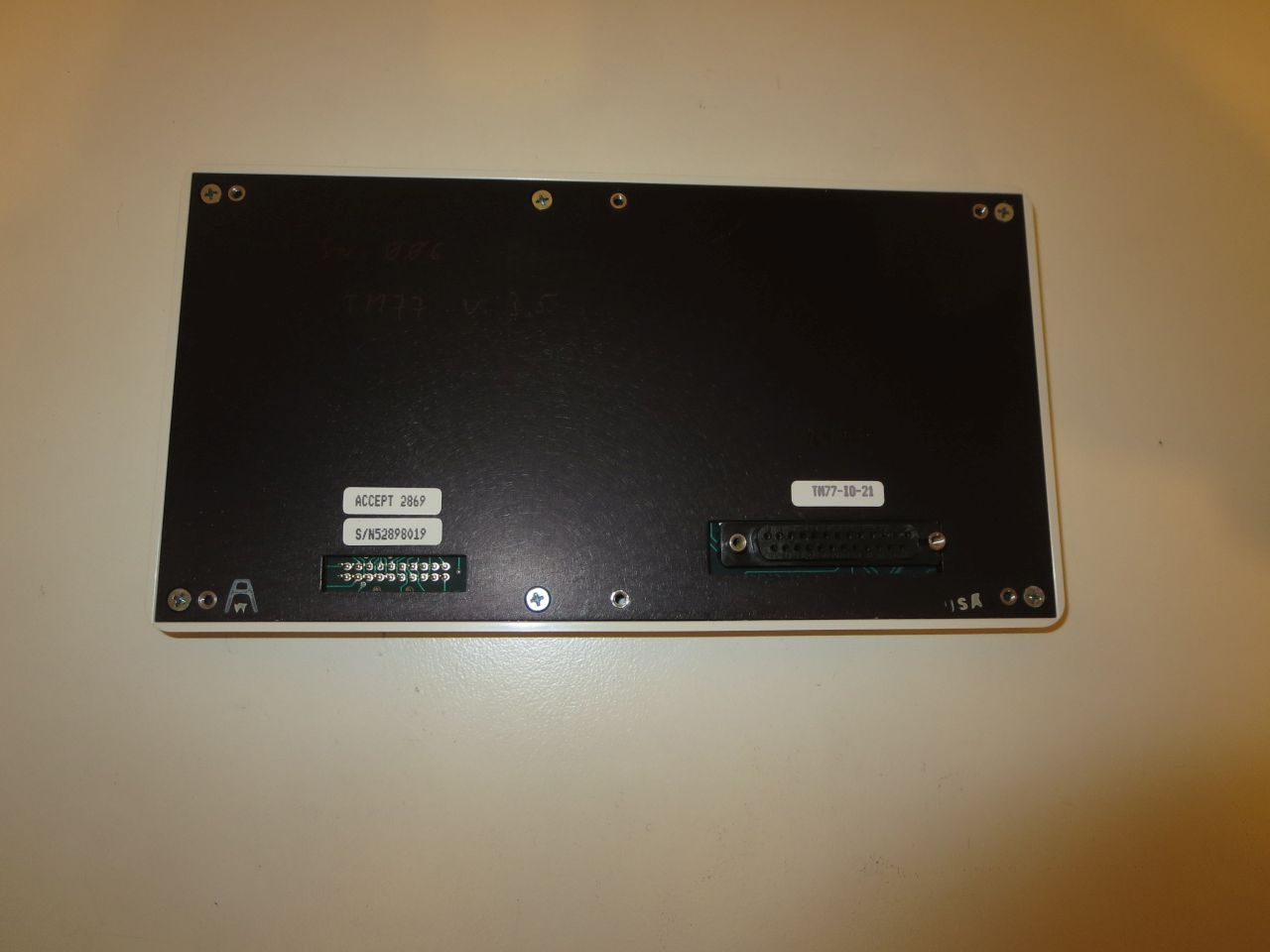

Sie haben zum Anschluß an einen Host eine RS422-Schnittstelle an einem
Sub-D-25-pol-Verbinder; über eine 5-pol-Stereo-Diodenbuchse kann ein
Barcode-Lesestift zum Einlesen von Code39-Daten angeschlossen werden.

Am Sub-D-Verbinder werden diverse Betriebsarten eingestellt, etwa der
Betriebsmodus (Non-Polled-Modus oder Polled-Modus mit Adresse) oder die
Baudrate (110 ... 19200 bps) und der Parity-Modus (E,O,M,S).

Non-Polled-Modus bedeutet hierbei, daß eingegebene Daten sofort nach
Drücken der ENTER-Taste gesendet werden, und empfangene Daten werden
sofort angezeigt. Eine Adresse wird nicht benötigt.

Im Polled-Modus muß eine Adresse durch geeignetes Jumpern am
Sub-D-Verbinder eingestellt werden. Das Terminal hört dann auf diese
Adresse, und jedem Datentelegramm muß dann eine Adresse vorangestellt
werden. Ein Host muß somit durch Pollen der aktiven Adressen die
Datensätze abholen. Dadurch können mehrere Terminals an der gleichen
RS422-Schnittstelle angeschlossen werden (so war es bei der Firma, wo
sie herstammen).

Die Funktionstasten der Terminals können mit einem konstanten Text
belegt werden. Der wird dann abgerufen und in den Output-Buffer gesetzt,
wenn eine F-Taste gedrückt wird.

Für den Non-Polled-Modus kann man ein einfaches RS422-RS232-Interface
mit einem MAX232-IC bauen, einen Schaltplan als PDF gibts dazu (Teil muß
man aber selber bauen, gibts nicht dazu; siehe aber Fotos).

Es gibt jede Menge ESC-Steuerbefehle, die in je einem deutschen und
englischsprachigen Manual beschrieben werden (wird auch als PDF-Scan
beigestellt).

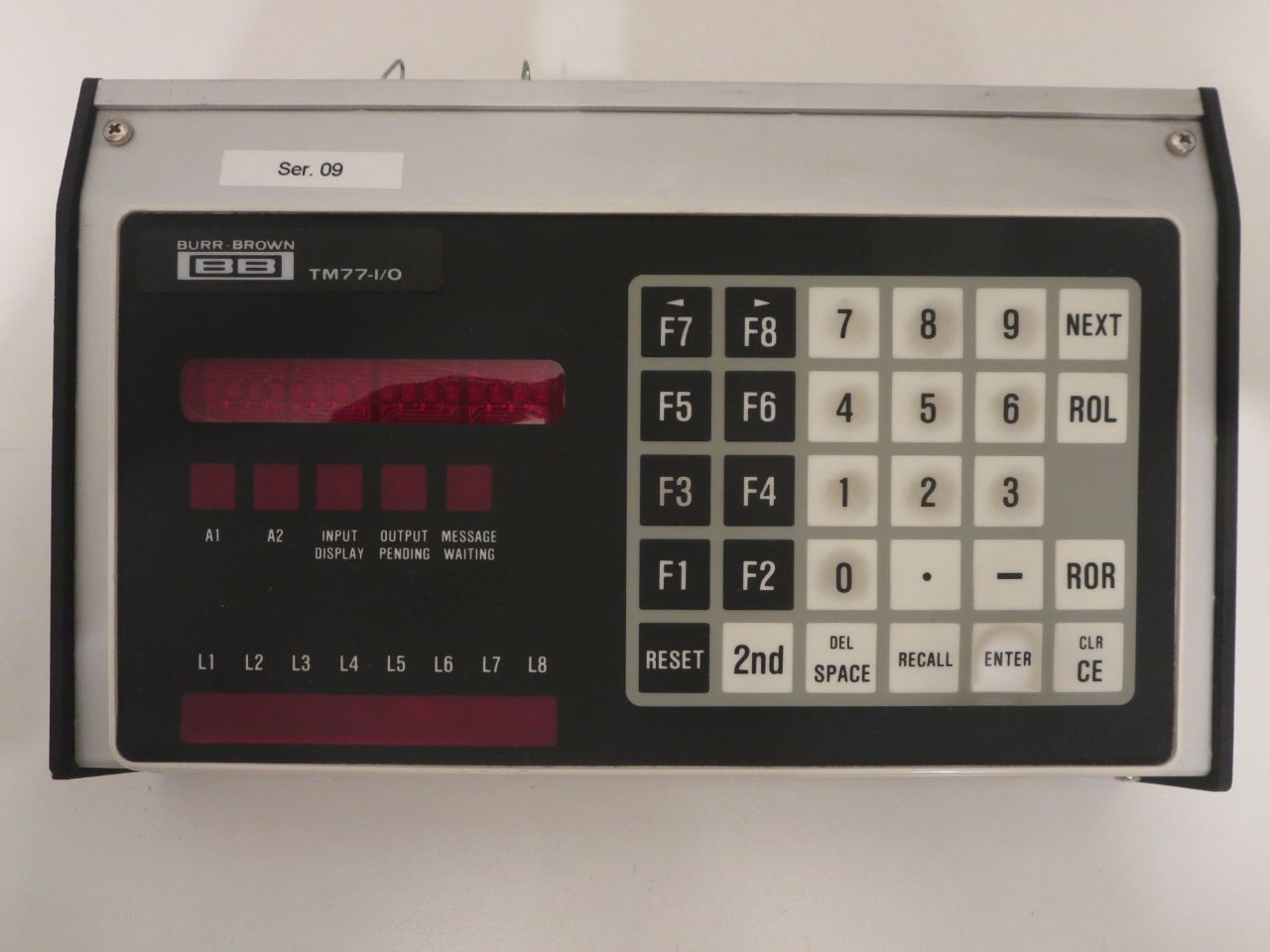

Die Terminals sind außerdem in Pultgehäusen eingebaut, siehe Fotos. Die
Pultgehäuse haben aber kein Netzteil; die Netzteile gingen teilweise
defekt, sodaß ich die ausgebaut habe. Man kann entweder eigene Netzteile
einbauen oder ein Steckernetzteil mit 5V 1.5A verwenden (ist nicht
dabei!), siehe Fotos.

Die Folientastaturen sind abgegriffen und/oder angegraut, und die
Terminalgehäuse etwas gelblich geworden (allerdings nicht wegen Rauchen
- das war in der Firma natürlich verboten), das muß man hinnehmen.

Bei Interesse bitte PN.

Nun der Schlußsatz:

Der Verkauf erfolgt unter Ausschluss jeglicher Sachmangelhaftung. Die
Haftung auf Schadenersatz wegen Verletzungen von Gesundheit, Körper oder
Leben und grob fahrlässiger und/oder vorsätzlicher Verletzungen meiner
Pflichten als Verkäufer bleibt davon unberührt.

von Helmut -. (dc3yc)


Lesenswert?

Frage: 50 Euronen? Wo steckt da der Wert? Ist es das Gehäuse oder sind
es die LED-Displays?

von Günter R. (galileo14)


Lesenswert?

Es ist ein ideeller Wert, kein materieller. Irgendwie auch
zeithistorisches Material. Solche Terminals sind rar, von anderen wurde
soetwas weggeworfen und landete im Müll, ich habe sie jetzt fast 25
Jahre aufgehoben und nun wieder hervorgeholt, weil ich den Platz brauche
und auch nur ein oder zwei davon für eigene Experimente verwenden möchte
(werde auch älter). Die anderen werden weggegeben, aber erst, nachdem
sie durch Ausbau der Netzteile ungefährlich werden. Kaufen könnte man so
ein Teil heute nicht mehr. Okay, man braucht sie auch nicht mehr, gibt
besseres.

Z.B. möchte ich eines davon als Bedienteil für meine Rolladensteuerung
einsetzen; mit einer kleinen ATmega-Schaltung läßt es sich prima
ansteuern.

Es ist alte Technik, serielle Kommunikation, nichts für junge Leute. Die
wollen Farbe und wischen. Das hier läuft über serielle Schnittstellen,
damit ist die ältere Generation, zu der ich auch gehöre, bestens
vertraut, und wir haben die Hilfsmittel dazu, wie
Schnittstellenconverter, Steckverbinder, Terminalprogramme (Telix,
Procomm, HTerm etc.), 8-Bit-Mikrocontroller usw.. Serielle Kommunikation
ist einfach handhabbar, stabil, störungsarm, kommt ohne aufwendige
Protokolle aus und ist zum Basteln bestens geeignet. Die Daten kann man
leicht erzeugen und mit z.B. HTerm gut beobachten und debuggen. Ich habe
die Terminals durchgetestet und mir einen kleinen
Schnittstellenconverter für RS422 nach RS232 gebaut (Schaltplan stelle
ich zur Verfügung, dazu noch weitere technische Infos). Interessant ist
auch die eingebaute Code39-Dekodierung, aber wofür man es einsetzen
könnte, ist der Phantasie überlassen.

Letztlich muß jeder selbst wissen, ob er sich damit befassen möchte. Von
mir gibt es Hilfestellung dazu.

Günter

von Michael (Firma: HW Entwicklung) (mkn)


Lesenswert?

Günter R. schrieb:
> für 50 EUR/Stück zzgl. Versandkosten verkaufen möchte

Die Ebay Fraktion möchte das für 100 - 350$ verkaufen.
Niemand kauft, aber der Wunsch besteht ;-)

Die Alphanumerischen Displays alleine wären den Preis tatsächlich schon
wert.
Wer also genau so was sucht für den untimativen Retro Look, dem sind 50€
dafür nicht zu viel.

Erzähl doch mal was zu dem Innenleben. Wenn man das umprogrammieren
kann, ist es sicher als Retro Bedienpanel für den heimischen
Fluxkompensator ein echter Hingucker.

Ich habs ja nicht so mit Retro, aber man kann nicht bestreiten das die
Teile einen gewissen Charme haben.

von Günter R. (galileo14)


Lesenswert?

Die Terminals haben 6502-Prozessoren eingebaut, und EPROMs 2732 sowie
optional 2716 auf DIL-Fassung, die könnte man austauschen. Schalt- und
Bestückungspläne habe ich auch, aber für eine RS232-Version. Diese
Terminals haben aber eine RS422-Schnittstelle, die weicht wohl etwas
davon ab, aber das ist sicher nicht entscheidend, die Hauptlogik wird
wohl gleich sein.

Ansonsten sind 2 6522-ICs und ein 6850 enthalten, Quarzoszillator 4.9152
MHz, Keyboard-Abtastung mit 74LS137 und 74LS365. Aus dem Schaltplan geht
aus meiner Sicht die Adressierung gut hervor. Ich halte eine
Umprogrammierung für machbar, aber das muß jeder selbst wissen, ob er so
tief einsteigen will und das Knowhow und die Programmiermittel hat.

Um gleich Fragen danach vorzubeugen: aus Copyright-Gründen kann ich
Originalunterlagen nur an Käufer eines Terminals abgeben, aber nicht
hier einstellen.

von Michael (Firma: HW Entwicklung) (mkn)


Lesenswert?

Günter R. schrieb:
> aber für eine RS232-Version. Diese
> Terminals haben aber eine RS422-Schnittstelle

Das gleiche in grün.
Nur das die RS422 RX und TX differentiell ausführt. Aus Softwaresicht
kein Unterschied.
Kann man auch zur RS485 machen indem man RX TX zusammenschließt und dem
TX eine Abschaltung spendiert, sofern nicht bereits vorhanden.

Da dann ist das Ding doch ein lustiger Spaß für alle die ein frei
programmierbares Retro Terminal wollen.

Ich bin mir übrigens sehr sicher das Burr Brown keine 40J alten Geräte
mehr auf dem Schirm hat, wegen Copyright Verstößen.
Kannst ja mal TI fragen, die den Schuppen vor 24J gekauft haben.

Das Netz vergisst nichts:
https://www.computerwoche.de/a/wasserdichte-eingabe,1178683

von Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)


Lesenswert?

Gibt es mal ein Bild von der Display- und CPU-Platine? Daraus könnte man
mal sehen, ob die Bausteine wenigstens gesockelt sind...

von Günter R. (galileo14)


Angehängte Dateien:

Lesenswert?

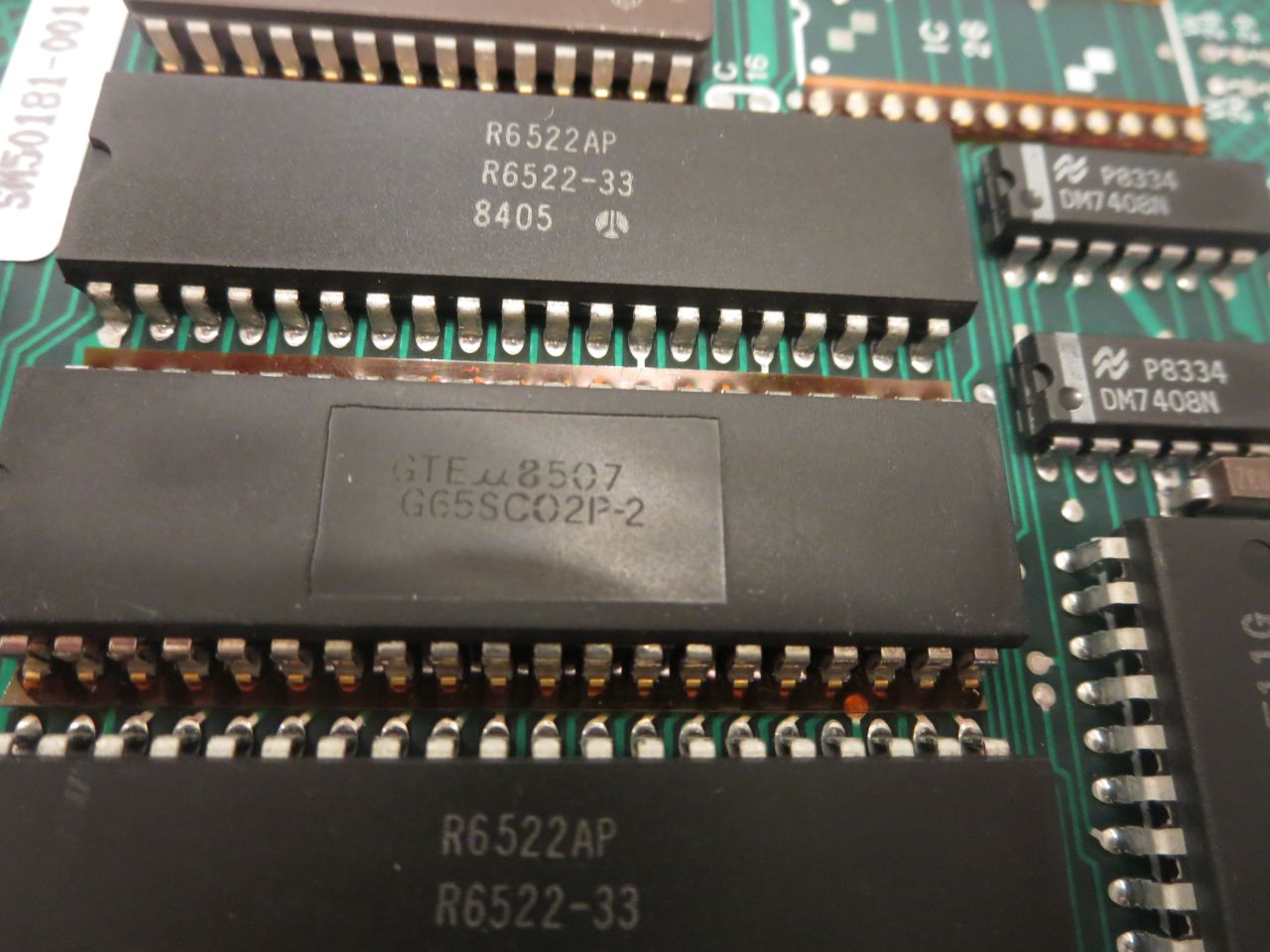

Der Prozessor (G65SC02P-2) und die EPROM-Plätze (einer ein 2764) sind
mit Fassungen versehen, die anderen ICs sind eingelötet.

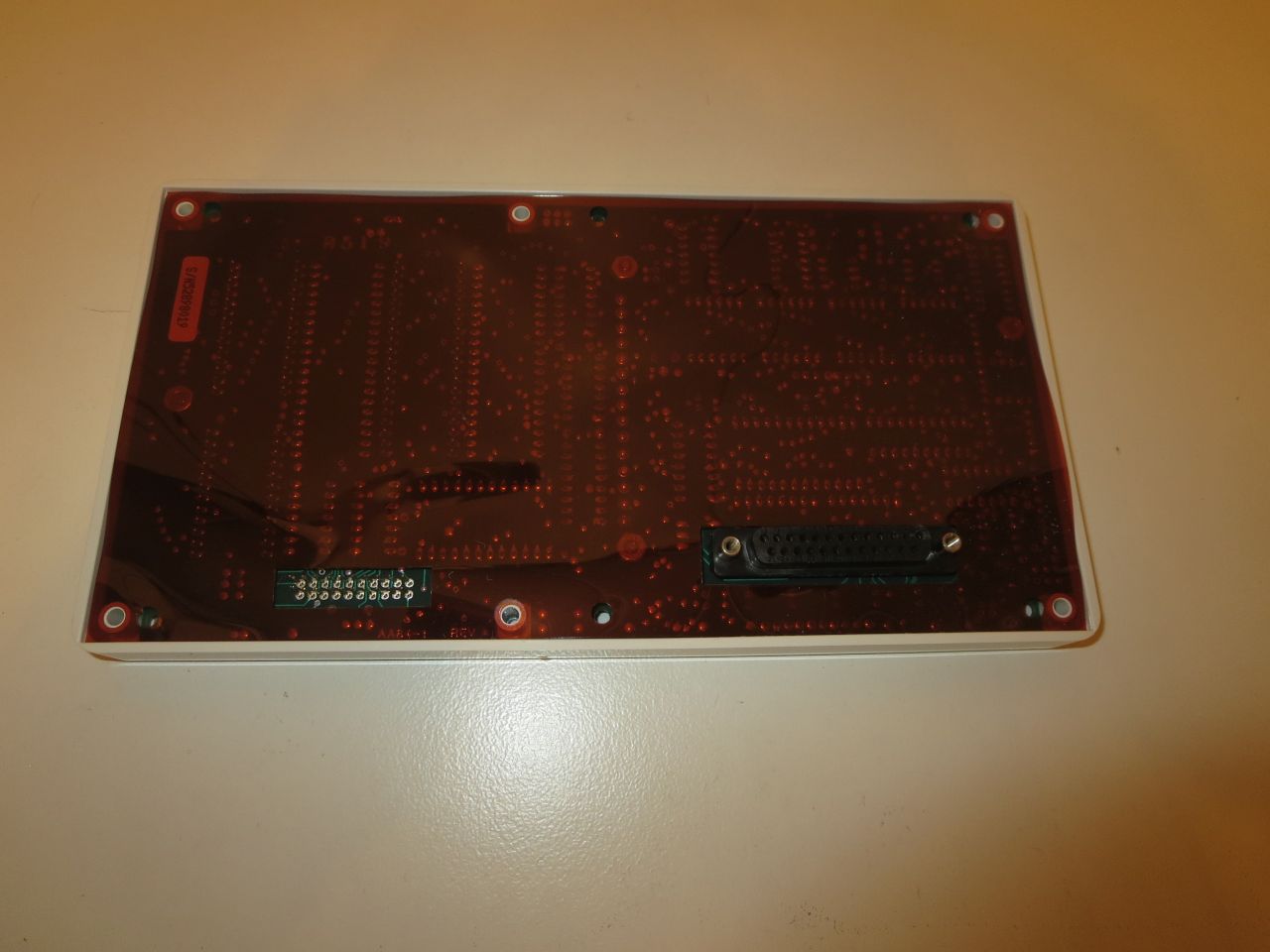

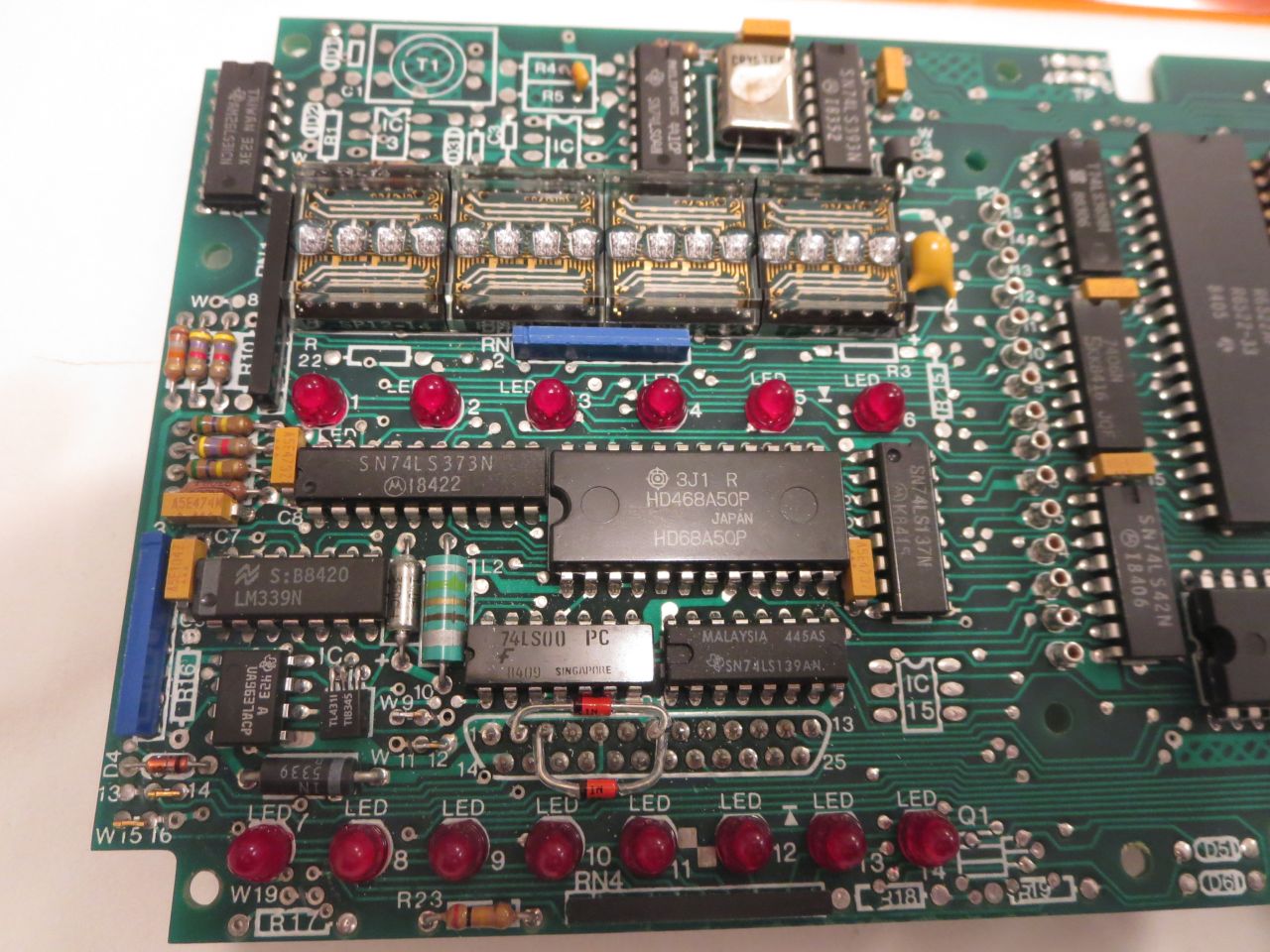

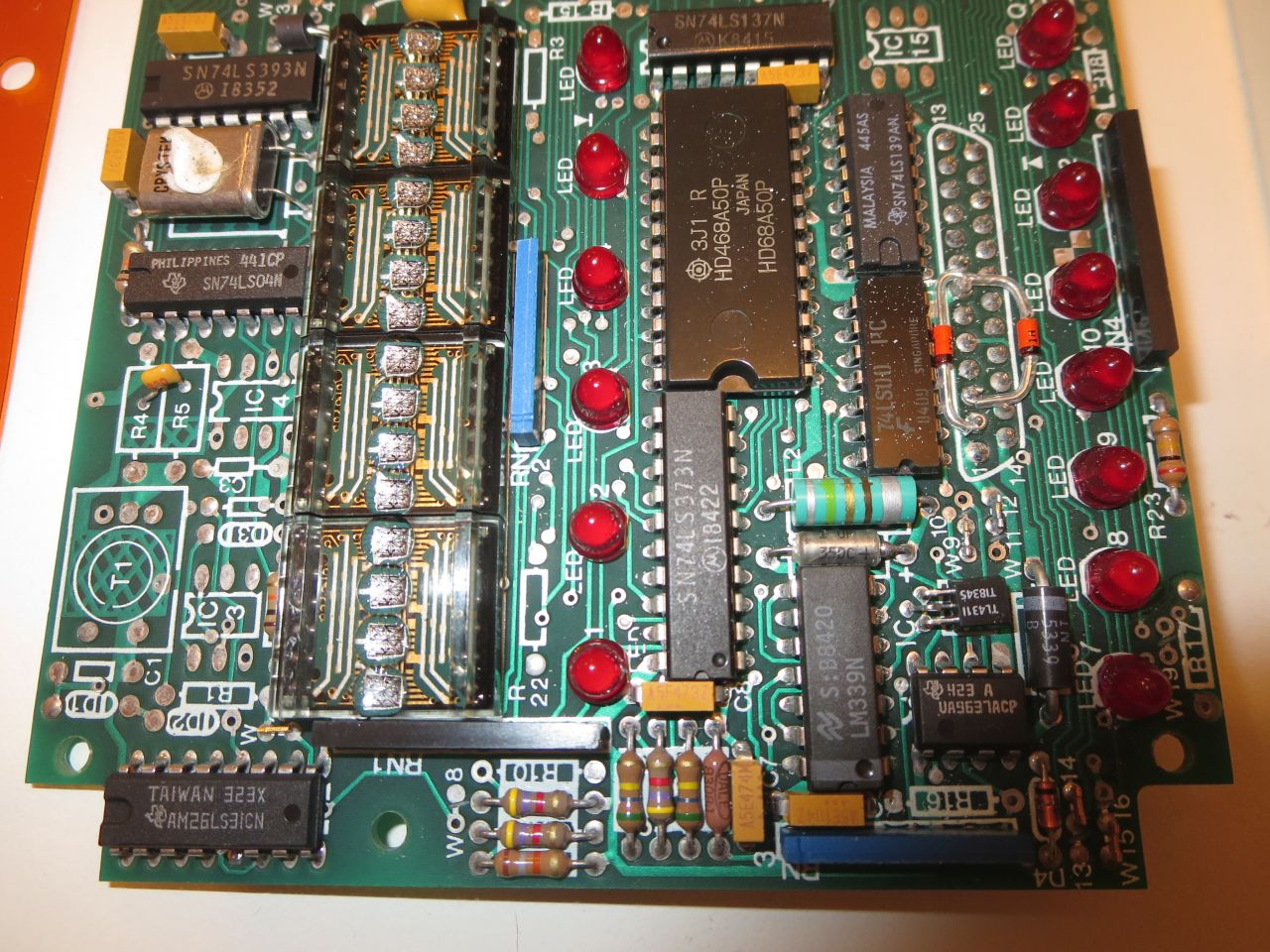

Habe nun ein Terminal zerlegt, siehe Fotos.

von Martin S. (sirnails)


Lesenswert?

Michael schrieb:
> Die Alphanumerischen Displays alleine wären den Preis tatsächlich schon
> wert.

https://www.ebay.de/itm/386378472030

von Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)


Lesenswert?

Danke für die guten Bilder! Interessant: die sehr seltenen gedrehten
Einlöt-IC-Sockel in Kapton-Trägerfolie. Die bauen so gut wie null auf!

Displays leider auch eingelötet... Ein schönes Stück Technik, aber
meiner Meinung nach das verlangte Geld nicht wert.

von Günter R. (galileo14)


Lesenswert?

Neuer Preis: 40 EUR/Stück zzgl. Versandkosten (7 EUR für Versand
innerhalb Deutschlands im DHL-Paket).

Ein Terminal ist vergeben. 4 Stück sind noch verfügbar.

Gruß, Günter

von Günter R. (galileo14)


Lesenswert?

Zwei weitere Terminals sind vergeben. Es sind noch welche da.

Günter

von Günter R. (galileo14)


Lesenswert?

Neuer Preis: 30 EUR/Stück zzgl. Versandkosten (7 EUR für Versand
innerhalb Deutschlands im DHL-Paket).

Günter

von Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)


Lesenswert?

Du hast eine PN von mir...

von Günter R. (galileo14)


Lesenswert?

Weitere 2 Terminals sind vergeben. Eines ist nun noch da.

Günter

von Günter R. (galileo14)


Lesenswert?

Ein weiteres Terminal scheint ohne Funktion zu sein, es zeigt übliche
Stromaufnahme, aber es reagiert nicht auf Tasteneingaben und im Display
stehen vereinzelt wirre Zeichen, alle LEDs leuchten. Evt. läuft der Takt
nicht oder ein Tantal ist defekt, oder sonst etwas faul.

Wenn jemand versuchen möchte, es sich zu reparieren, würde ich es gegen
Versandkosten von 7 EUR verschenken, inkl. Pultgehäuse wie bei den
anderen.

Wie oben gezeigt, läßt es sich sehr gut zerlegen und wieder
zusammenbauen, ist nicht knifflig. Ich habe aber leider keine Zeit
dafür.

Ansonsten ist noch 1 letztes funktionierendes Terminal da.

Günter

von Martin S. (sirnails)


Lesenswert?

Günter R. schrieb:
> Wenn jemand versuchen möchte, es sich zu reparieren, würde ich es gegen
> Versandkosten von 7 EUR verschenken, inkl. Pultgehäuse wie bei den
> anderen.

Das wäre alleine für die LED Displays geschenkt :-)

von Günter R. (galileo14)


Lesenswert?

Das Terminal ist reserviert für Philipp.

von Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)


Lesenswert?

Die beiden Terminals sind wohlbehalten bei mir angekommen. Vielen Dank!

von Günter R. (galileo14)


Lesenswert?

Gerne. Viel Spaß damit, und berichte gerne, was du mit den Terminals
anfängst. Das interessiert mich.

von Günter R. (galileo14)


Lesenswert?

Alle Terminals sind nun vergeben.
