Hi,

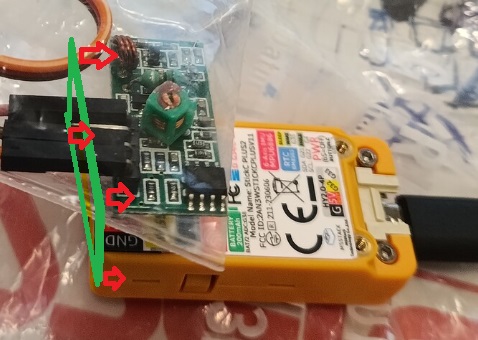

Ich brauche ein PCB um einen 433mhz Empfänger (Anschluss männl.) mit
einem ESP32 Gerät (Bild 1, anschl. weibl.) zu verbinden.

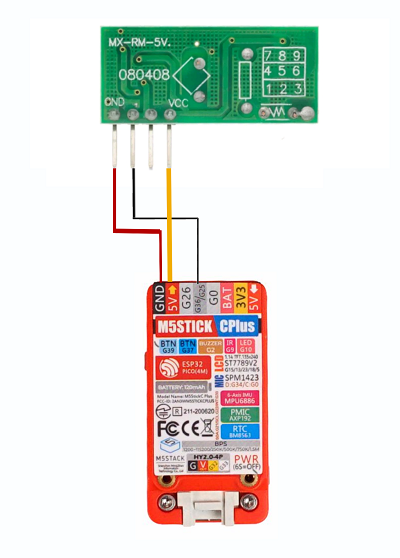

Das Pin Out ist auf Bild 2 Sichtbar.
Im Optimal Fall würde ich das Verbindungs PCB einfach aufstecken können,

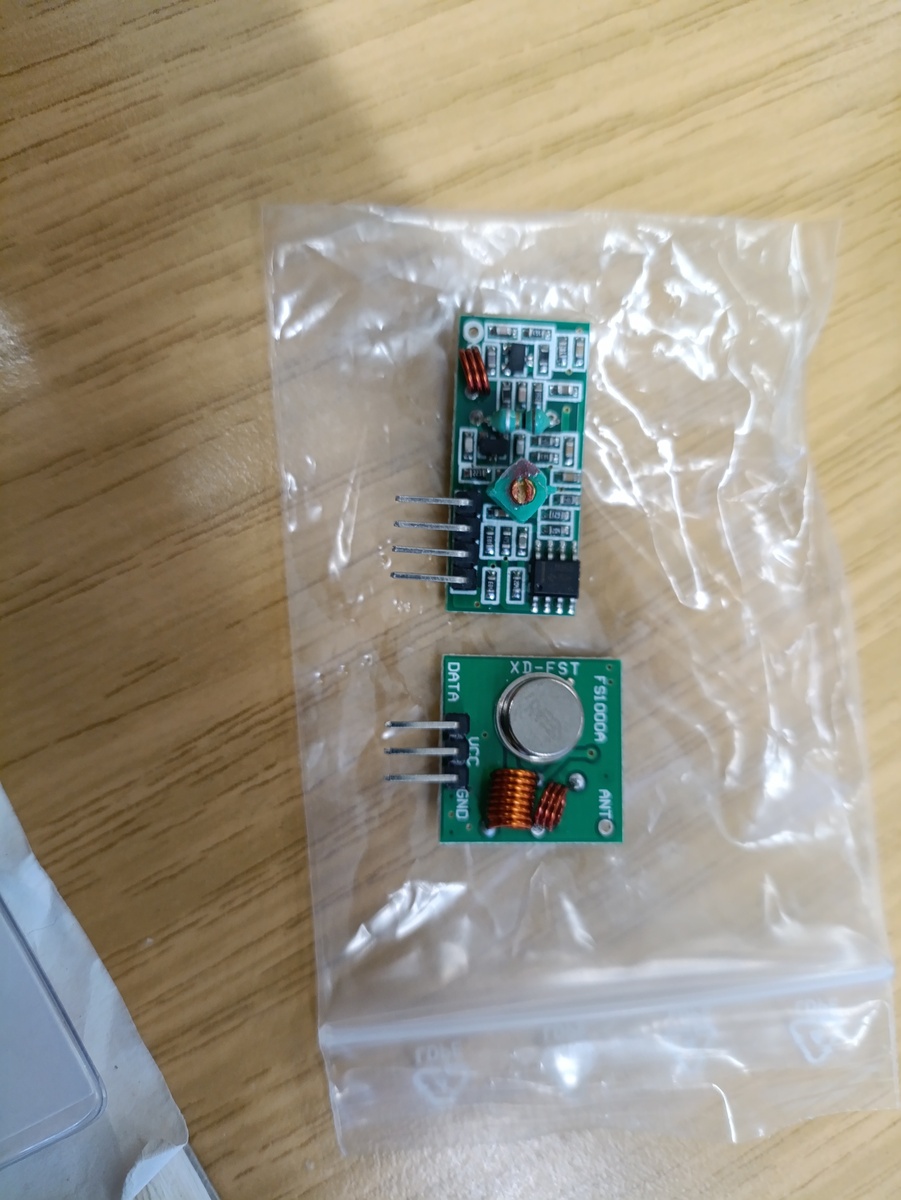

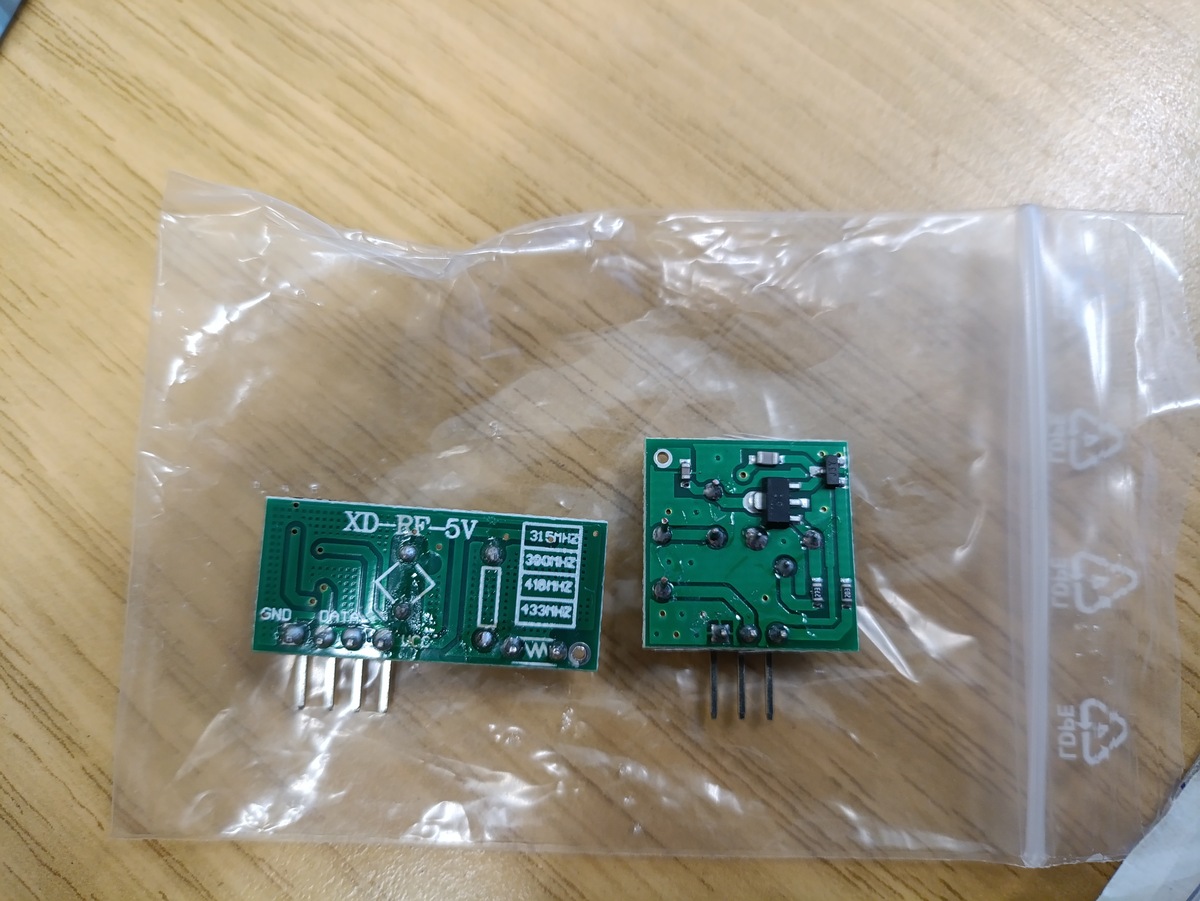

um den Empfänger und das ESP 32 Gerät so wie auf Bild 3 und 4 miteinader
verbinden zu können.

Ich habe leider gar keine Erfahrung in der PCB Herstellung.
Weiß jemand wie ich an eine entsprechende PCB Zeichnung komme ?
Kennt jemand einen Hersteller der soetwas möglichst hochwertig
Herstellen kann, (eventuell auch ein PCB welches geschirmt gegen
Störungen ist?
Wenn der Hersteller die Pins und die Ensprechende Buchsen ab Werk
anlöten könnte wäre es von Vorteil.
Damit es stabiler ist wäre es gut wenn die Stecker am PCB alle 8 Buchsen
am ESP 32 Gerät belegen würden, und für die 4 Stecker am Empfänger 4
Buchsen am PCB verfügbar wären (nicht benötigte Stecker / Buchsen
einfach unbelegt lassen).

Vielen Dank im Vorraus :)

von Michael B. (laberkopp)


Lesenswert?

Eigentlich sind das grobmotorische Teile zum Verkabeln.
Wenn es unbedingt eine Platine sein soll, besorge dir eine
Lochrasterplatine, eine 4x1 polige Pfostenbuchse und ein 4x1 poliger
Pfostenstecker.
Die lötest du so auf die Platine dass man die Module einstecken kann und
bringst auf der Lötaugenseite Verbindungen an, mit Lötzinn von Lötauge
zu Lötauge.

Für so ein Einzelstück fertigt man keine Platine in China an.

von Cyblord -. (cyblord)


Lesenswert?

Da nimmt man Kabel, evt. mit Dupont Stecker bzw. Buchsen. Dann pappst du
beide übereinander und verbindest mit kurzen Kabeln.

von Hei H. (heiha)


Lesenswert?

Hallo Maxim K., teilst Du uns mit,wie Du Dich entschieden hast. Brauchst
Du noch Hilfe. Das Layout könnte ich Dir mit Target machen und mit den
Gerber Dateien Kannst Du dann Leiterplatte bestellen. Kostet Dich 4,65$
und 10 Tage Zeit.
Gruß heiha

von Maxim K. (Firma: Privat) (kmaexchen)



Lesenswert?

Hi,

sorry dass ich jetzt erst schreibe, ich hatte in den letzten Wochen
mehrere Nachtschichten und habe nicht gemerkt dass es Antworten im Forum
gab.
Ich weiß nicht genau wie ich es beschreiben soll, ich würde den
Empfänger mit dem M5 Stick ( Das orangene Gerät) gerne mit einem
Einzelnen PCB verbinden so dass es möglichst kompakt ist.
Ich weiss nicht ob es möglich ist aber besteht die Möglichkeit ein PCB
zu machen in dass ich sowohl den Sender als auch den Empfänger stecken
kann (entweder über oder nebeneinander?) bei dem ich dann eventuell mit
einem Schalter zwischen beiden PCBs umschalten kann? (der M5 Stick kann
gleichzeiting nur mit einem der beiden verbunden sein).

Das PCB kann ruhig auch mehr in der Herstellung kosten wenn die Qualität
dadurch besser ist.

: Bearbeitet durch User
von Jörg (lixtop)


Lesenswert?

Maxim K. schrieb:
> mit
> einem Schalter zwischen beiden PCBs umschalten kann?

Zeig mal die Schaltung für das Sender-Modul und wenn du diesen vor dir
hast,
mach bitte einen Plan wo und wie der Schalter hin soll.

von Rainer W. (rawi)


Lesenswert?

Maxim K. schrieb:
> Das PCB kann ruhig auch mehr in der Herstellung kosten wenn die Qualität
> dadurch besser ist.

Das kommt drauf an, wie du die Qualität misst. Was nützt dir mehr
Qualität als du brauchst?

von Maxim K. (Firma: Privat) (kmaexchen)


Angehängte Dateien:

Lesenswert?

Ich habe leider keine Schaltung. Ich habe nur die pin outs aus den
Bildern welche ich gepostet habe, ich weiß leider auch noch nicht wie
ich die entsprechenden Schaltungen machen soll.

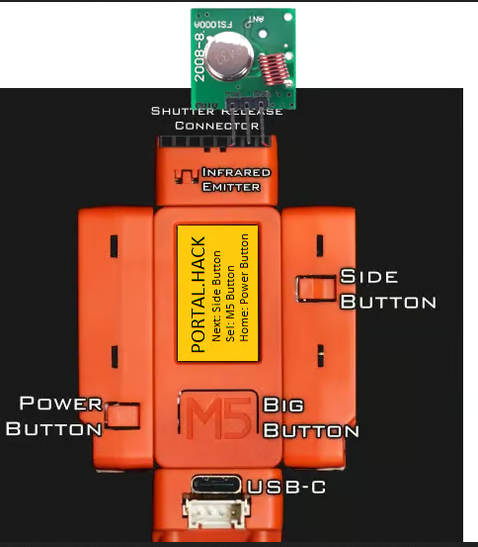

Ich möchte an erster Stelle ein PCB für den Empfänger (beim Empfänger
sind einige Pins in anderer Reihenfolge als am Gerät an welches ich an
den Empfänger anschließe, deswegen kann ich diesen nicht wie den Sender
direkt an das PCB anschließen).
Beim Sender stimmen die Pins überein.

Optional wäre ein PCB wo Sender und Empfänger gleichzeitig angeschlossen
werden können ganz nett, da das Gerät aber immer nur mit einem der
beiden kommunizieren kann, wäre ein Schalter notwendig welcher das je
nach Stellung eines der Geräte trennt.
Es ist nicht so wichtig wo der Schalter hinkommt solange er bedienbar
ist.

Das PCB würde ich gerne wie im Bild stecken können, den Sender und
Empfänger wenn es eine Lösung gibt um beide am PCB zuhaben entweder über
oder nebeneinander.


Es wäre gut wenn am PCB an der Seite welche im den m5 Stick, also das
Gerät geht, auch die unbenötigten Pins anlötbar sind damit das PCB
stabiler hält.

: Bearbeitet durch User
von Monk (roehrmond)


Lesenswert?

Maxim K. schrieb:
> Das PCB würde ich gerne wie im Bild stecken können

Das ist mechanisch problematisch. Hält bestimmt nicht lange.

So etwas macht man mit Kabeln, nicht mit Platinen.

: Bearbeitet durch User
von Wastl (hartundweichware)


Lesenswert?

Maxim K. schrieb:
> Ich brauche ein PCB um einen 433mhz Empfänger (Anschluss männl.) mit
> einem ESP32 Gerät (Bild 1, anschl. weibl.) zu verbinden.

Du brauchst für die Funkmodule unter anderem Abblock-Kondensatoren,
einen Ein-/Ausschalter für den Empfänger, zwei Antennen für Sender
und Empfänger sowie eine Massefläche die als Gegengewicht für die
Antennen dient. Jede Menge Zeugs also, einfach ein paar Drähte
zum Zusammenstöpseln wird nicht viel bringen.

von Maxim K. (Firma: Privat) (kmaexchen)


Lesenswert?

Wastl schrieb:
> Maxim K. schrieb:
>> Ich brauche ein PCB um einen 433mhz Empfänger (Anschluss männl.) mit
>> einem ESP32 Gerät (Bild 1, anschl. weibl.) zu verbinden.
>
> Du brauchst für die Funkmodule unter anderem Abblock-Kondensatoren,
> einen Ein-/Ausschalter für den Empfänger, zwei Antennen für Sender
> und Empfänger sowie eine Massefläche die als Gegengewicht für die
> Antennen dient. Jede Menge Zeugs also, einfach ein paar Drähte
> zum Zusammenstöpseln wird nicht viel bringen.

Die Antennen können direkt auf den jeweiligen Sender / Empfänger gelötet
werden. Dafür sind jeweils Lötstellen auf beiden vorhanden, ich habe
auch Antennen in der passenden Länge für 433 mhz.

Im Normalfall werden beide direkt auf den M5 stick gesteckt (der
Empfänger mit Kabeln da die Pins anderes gelegt sind) da gibt es auch
kein Gegengewicht /Abblock Kondensatoren (auch wenn es mit vermutlich
besser wäre).

Mit PCB ohne Gegengewicht / Kondensatoren wird es wohl kaum schlechter
sein als (wenn das jedoch auch realisierbar wäre mit Kondensatoren in
Form von SMD Bauteilen und Gegengewicht wäre ich auch nicht abgeneigt
davon).
Das Gerät kann immer nur entweder mit sender oder nur mit Empfänger
kommunizieren, das heißt der Schalter kann das andere Gerät komplett vom
Strom trennen, somit sollten  auch keine Störungen entstehen, sind die
Abblock Kondensatoren dennoch notwendig?

von Maxim K. (Firma: Privat) (kmaexchen)


Lesenswert?

Steve van de Grens schrieb:
> Maxim K. schrieb:
>> Das PCB würde ich gerne wie im Bild stecken können
>
> Das ist mechanisch problematisch. Hält bestimmt nicht lange.
>
> So etwas macht man mit Kabeln, nicht mit Platinen.

Wenn ich ein PCB Plan habe welcher den Empfänger bzw. Sender und
Empfänger mit Schalter auf besagte Art und Weise anschließen kann, würde
ich mich um ein entsprechendes 3D gedrucktes Gehäuse kümmern, somit
sollte das dann Stabil sein. Ein PCB bekommt man kompakter / leichter in
ein 3D Gehäuse als lose Kabel.

von Monk (roehrmond)


Lesenswert?

Maxim K. schrieb:
> würde ich mich um ein entsprechendes 3D gedrucktes Gehäuse kümmern,
> somit sollte das dann Stabil sein.

Ok gut. Ich dachte du wolltest, dass nur die Platine alles zusammen
hält.
