LTSpice 17.1.15: Falsches Simulationsergebnis bei gekoppelten Spulen?

Peter K. (pklemm) OP 24.06.2024 19:35 #7690942

Lesenswert?

•

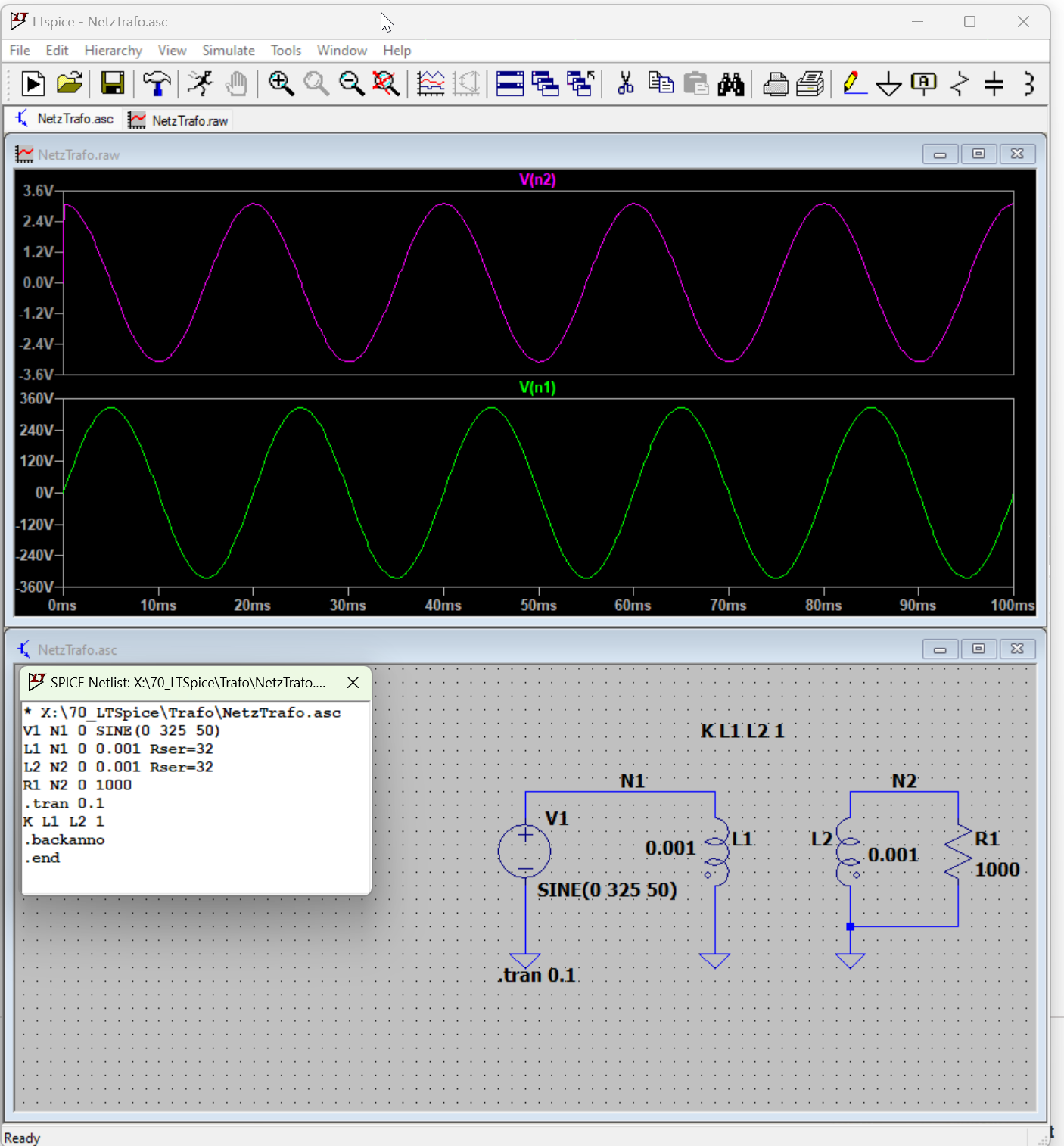

Ich finde einfach keine Erklärung dafür, dass bei der Kopplung zweier Spulen mit gleicher Induktivität (i=1:1) die Sekundärseite nur etwa 1/100stel der Amplitude des Primärkreises anzeigt. Primär- und Sekundäramplituden müssen in dem Fall doch gleich sein, sind sie aber nicht, wie das Bild im Simulationsergebnis zeigt. Was mache ich hier falsch?

Angehängte Dateien:

NetzTrafo.asc (901 Bytes)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

John B. (craftsman) 24.06.2024 20:24 #7690970

Lesenswert?

•

▲
▼

GIGO, unrealistische Eingaben bewirken unrealistische Ergebnisse.

Rechne dir bitte die Reaktanz aus. Welchem Blindwiderstand entsprechen die verwendeten Induktivitäten?

Informiere dich, wie Netztrafos real dimensioniert werden. Dann siehst du den Unterschied.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

John B. (craftsman) 24.06.2024 20:30 #7690973

Lesenswert?

•

▲
▼

Peter K. schrieb:

Primär- und Sekundäramplituden müssen ....

Dann teile der Sim durch die entsprechende Dimensionierung das auch mit. Aber ich schweife ab, eigentlich wollte ich nur noch empfehlen, sich immer auch die Ströme an zu sehen. Das zeigt schon was.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uwe (neuexxer) 25.06.2024 15:18 #7691360

Lesenswert?

•

▲
▼

Im Bild steht doch "Rser=32". Wenn der (durch das Programm eingesetzte?) Serienwiderstand der Induktiviäten also 32 Ohm ist, kommt die Sache schon hin: ω*L = 0,314 Ω

Antwort Zitieren Bearbeiten Löschen Beitrag melden
