Announcement: there is an English version of this forum on Hallo, ich arbeite gerade das Buch "Make: Elektronik" von Charles Platt durch. Ich habe bereits das ganze Bauteile-Set, aber dort waren nur die Bauteile, keine Drähte.Ein Breadbord ist auch dabei. Dort steht, dass man folgende Sachen braucht: 1) Schaltdraht, auch unter der allgemeinen Kategorie "Meterware" zu finden. Kupfer oder Kupfer verzinnt, 0,6mm Durchmesser. massiver Innenleiter. Nennspannung beliebig. Vier Farben. Mindestens 3m von jeder Farbe. 2) Litzendraht (optional): Kupfer oder Kupfer verzinnt, 0,6mm Durchmesser. Nennspannung beliebig.. Mind. 8m. 3) Steckbrücken (optional) Ich vermute, dass 2) und 3) zusammen die 1) ersetzen!? Im Internet finde ich das nicht, nur Klingeldrähte, 250m, ich wundere mich, wie das so günstig sein kann. Dort wird meist nur auf den Querschnitt verwiesen. Kann mir jemand sagen, wie ich sonst danach suchen kann= Danke. Die Suche hat mir folgendes geliefert: Beitrag "Suche dünnen Schaltdraht für Steckplatine" Ist das das, was ich suche, also doch Klingeldraht?
I_s schrieb: > Im Internet finde ich das nicht https://www.ebay.de/itm/202726079051 Du brauchst Draht fürs Steckbrett keine Litze, und fertig gebogene Steckbrücken sind meist doof. Ob 0.5 oder 0.6 macht keinen so grossen Unterschied, ob Durchmesser oder Querschnitt aber schon. Und das schreibt der Händler nicht dazu...
Bei Angabe der Postleitzahl meldet sich vielleicht jemand in der Nähe, der ein paar Meter D0,6mm Schaltdraht zur Abholung spendet.
:
Bearbeitet durch User
I_s schrieb: > Kupfer oder Kupfer verzinnt, 0,6mm Durchmesser 0,6mm ist bei Telefon-Installationsleitungen üblich. Muß man halt den Mantel abpopeln. Meist ist da noch ein unisolierter und dünnerer Beidraht drin, der sich für Lochrasterschaltungen eignet. Wolf17 schrieb: > Bei Angabe der Postleitzahl meldet sich vielleicht jemand in der Nähe, > der ein paar Meter D0,6mm Schaltdraht zur Abholung spendet. Diverse Meter Telefonkabel 2x2xJY-ST-sonstwas wären hier verfügbar.
(alle Links nur Beispiele) I_s schrieb: > 1) Schaltdraht, auch unter der allgemeinen Kategorie "Meterware" zu > finden. > Kupfer oder Kupfer verzinnt, 0,6mm Durchmesser. massiver Innenleiter. > Nennspannung beliebig. Vier Farben. > Mindestens 3m von jeder Farbe. Also wenn sich wirklich keine Leitungsreste (Telefonkabel) finden lassen und du wirklich kaufen möchtest, 0,6 mm ⌀ entsprechen etwa amerikanischen 22 AWG. Das dünnere 24 AWG würde sicher auch gehen (ja, die Amis spinnen und zählen umgekehrt, größere AWG = dünner) https://de.aliexpress.com/item/1005004336218242.html > 2) Litzendraht (optional): > Kupfer oder Kupfer verzinnt, 0,6mm Durchmesser. Nennspannung beliebig.. > Mind. 8m. Litze alleine ist nicht für Steckbretter geeignet. Trotzdem ein Link: https://de.aliexpress.com/item/1005007451396500.html > 3) Steckbrücken (optional) https://de.aliexpress.com/item/1005004530477894.html Alternativen: Hier sind die Drähte zwar flexible Litzen, aber die Enden sind speziell konfektioniert so dass man sie in Steckbrettern verwenden kann: https://de.aliexpress.com/item/4000286450405.html https://de.aliexpress.com/item/1005007082582817.html (male, eigentlich sind die Kontakte schon ein bisschen dick für Steckbretter, aber werden trotzdem gerne genommen). > Ich vermute, dass 2) und 3) zusammen die 1) ersetzen!? Nicht wirklich. 1) und 3) sind für Steckbretter geeignet. 2) für allgemeine Verbindungen. Vermutlich will der Buchautor das du unbedingt 1) kaufst und wenn du möchtest zusätzlich 2) und/oder 3). Warum? Keine Ahnung, denn 3) könnte 1) ersetzen, 2) aber nicht. > Im Internet finde ich das nicht, Siehe obige Links. > nur Klingeldrähte, 250m, ich wundere > mich, wie das so günstig sein kann. Was, 250m YK Klingeldraht? Mit 0,87mm zu großer Durchmesser für Steckbretter. Kannst du vielleicht noch in ein Steckbrett reinwürgen, aber die Kontakte des Steckbretts werden nicht begeistert sein. > Dort wird meist nur auf den Querschnitt verwiesen. Ja und? Einfache Schulmathematik
1 | A = (d / 2)^2 * pi |
2 | = (0,6 mm / 2)^2 * pi |
3 | = 0,28 mm^2 |
4 | |
5 | d = sqrt(A / pi) * 2 |
6 | = sqrt(0,6 mm^2 * pi) * 2 |
7 | = 0,87 mm |
Für die blöden AWG brauchst du eine Umrechnungstabelle. Es gibt auch Formeln, aber Tabellen sind einfacher. Wer will schon in beschissenen Zoll rechnen? Formeln und Umrechnungstabelle: https://de.wikipedia.org/wiki/American_Wire_Gauge 22 AWG hat einen Querschnitt von 0,3255 mm^2 > Die Suche hat mir folgendes geliefert: > Beitrag "Suche dünnen Schaltdraht für Steckplatine" > > Ist das das, was ich suche, also doch Klingeldraht? Solange der Durchmesser stimmt und der Innenleiter massiv ist, ja.
:
Bearbeitet durch User
Manfred P. schrieb: > I_s schrieb: >> Kupfer oder Kupfer verzinnt, 0,6mm Durchmesser > > 0,6mm ist bei Telefon-Installationsleitungen üblich. Muß man halt den > Mantel abpopeln. 2 x 0.6mm LiY (gelegentlich auch 2 x 0.5mm) wurde/wird als Rangierdraht in Telefonzentralen verwendet. Jeder anstaendige Fernmelder :), hat davon mindestens eine Rolle bei seiner Telefonverteilung stehen. Dazu empfiehlt sich eine automatische Abisolierzange. Bei LiY kann man sich das Popeln sparen.
Ich hätte auch starre Telefonkabel empfohlen, die bekommt man in jedem Baumarkt. Klingeldraht ist oft zu dick. Dazu ist ein Abisolier-Werkzeug hilfreich. Ich mag den Jokari Plus 002 (für ca. 20€).
:
Bearbeitet durch User
> Das dünnere 24 AWG würde sicher auch gehen (ja, > die Amis spinnen und zählen umgekehrt, größere AWG = dünner) Die Spinnen genau wie die Deutschen die Vierundzwanzig sagen und nicht Zwanzigvier. :-D Vanye
Vanye R. schrieb: > Die Spinnen genau wie die Deutschen die Vierundzwanzig sagen und nicht > Zwanzigvier. :-D Noch schräger: neunzehnhundertvierundachtzig Die Franzosen haben das mit dem Zahlen-verdrehen auch drauf. Nur anders.
:
Bearbeitet durch User
Monk schrieb: > Ich mag den Jokari Plus 002 und ich mag die Knipex mit einstellbarer Eindringtiefe bei verschiedenen Isolationsdicken. knipex 12 62 180 https://www.idealo.de/preisvergleich/OffersOfProduct/865455_-automatische-abisolierzange-180-mm-12-62-180-knipex.html https://www.knipex.de/produkte/abisolierzangen-und-abmantelungswerkzeuge/automatische-abisolierzange/automatische-abisolierzange/1262180?v=
:
Bearbeitet durch User
Für Telefonleitung und Schaltdraht nur Lackkratzer: https://www.amazon.de/Wetec-Lackabziehpinzette-24-AWG/dp/B077TF4VQX/ref=pd_sim_d_sccl_4_5/261-3332494-1861725
I_s schrieb: > Im Internet finde ich das nicht, nur Klingeldrähte, 250m, ich wundere > mich, wie das so günstig sein kann. Dann Kauf dir doch 250 m und schneide 3m ab und fertig.
Joachim B. schrieb: > mit einstellbarer Eindringtiefe Hat der Jokari auch. Bei den dünnen Leitungen ist mir das ein wichtiges feature. Andere automatische Zangen neigen (zumindest im unteren Preis-Segment) dazu, das Kabel ab zu beißen.
Monk schrieb: > Joachim B. schrieb: >> mit einstellbarer Eindringtiefe > > Hat der Jokari auch. welcher? Ich habe auch eine von Cimco die ist auch einstellbar, aber der Preis liegt um 100,-€ cimco 100730 mittlerweile gibt es einige bauähnliche, aber oft fehlt die Einstellmöglichkeit der Schnitttiefe und in den Bildern wird es nie gezeigt und in den Beschreibungen oft verschwiegen. Deswegen sieht man nur immer die Seitenansicht https://www.banemo.de/584298/forum-automatische-abisolierzange-fuer-kabel-0-08-6qmm Zu oft wird bei ähnlichen Abmantellern die Oberseite nie gezeigt https://cdn.elektro-trutnov.cz/images/0/0760b0f6ef2c0256/2/cimco-100730-stripax-kleste-odizolovaci-univerzalni-vlastni-foto.jpg
:
Bearbeitet durch User
Sehr lustik wie alle gleich wieder auf das Thema "Abisolierzange" anspringen. Fuer 0.5 oder 0.6 LiY reicht wirklich die 10 Eu Ausgabe vom lokalen Discounter. Mit einem "Lackschaber" bekommt man die Isolierung dagegen nur widerwillig vom blanken Draht. Nicht empfehlenswert.
Motopick schrieb: > Fuer 0.5 oder 0.6 LiY reicht wirklich die 10 Eu Ausgabe > vom lokalen Discounter. jeder wie er mag, wer sich aber über Schrottabisolierer ärgert, immer Litzen anschneidet und kein Geld mit ins Grab nehmen kann gönnt sich vielleicht Besseres. Motopick schrieb: > Mit einem "Lackschaber" bekommt man die Isolierung dagegen nur > widerwillig vom blanken Draht. aber für Lackdraht ist er unverzichtbar, es sei denn man hat viel Freude dem Lack beim Verbrennen zuzuschauen.
Joachim B. schrieb: > Motopick schrieb: >> Fuer 0.5 oder 0.6 LiY reicht wirklich die 10 Eu Ausgabe >> vom lokalen Discounter. > > jeder wie er mag, wer sich aber über Schrottabisolierer ärgert, immer > Litzen anschneidet und kein Geld mit ins Grab nehmen kann gönnt sich > vielleicht Besseres. Der TO ist bekennender Anfaenger. Da gibt es sicher wichtigeres, als eine Super-Duper-Automatic-Double-Action-Abisolierzange. > Motopick schrieb: >> Mit einem "Lackschaber" bekommt man die Isolierung dagegen nur >> widerwillig vom blanken Draht. > > aber für Lackdraht ist er unverzichtbar, es sei denn man hat viel Freude > dem Lack beim Verbrennen zuzuschauen. Ja, nur um CuL geht es hier ja nicht. Oder steckst du "freigeschabtes" CuL in deine Steckbretter?
Motopick schrieb: > Ja, nur um CuL geht es hier ja nicht. Oder steckst du "freigeschabtes" > CuL in deine Steckbretter? auf Lochraster platzierte Einzelstücke in SMD mittels Pfosten, kommt schon mal vor! LED Treiber, DCF77 Empfänger, DCDC Wandler
Bei Pollin und TME bekommst du alles, was du brauchst. Bei Pollin isses nur etwas einfacher zu finden und bebildert. https://www.pollin.de/haus-garten/elektroinstallation/draehte/ analog dazu dann Litzen, bzw. Kabel. Bei Drähte ist auch verzinnter und versilberter Draht dabei. Bei TME ist das Sortiment größer, aber auch unübersichtlicher, für Laien. Wenn du da nicht die genaue Kabelbezeichnung kennst, hast du verloren.
Man kann es gar nicht oft genug schreiben und wiederholen: Vor einer Grundinvestition im vierstelligen Eurobereich sollte niemand versuchen, ein Hobby im Bereich Elektro-/Elektronik zu beginnen, bzw. überhaupt ins Auge zu fassen.

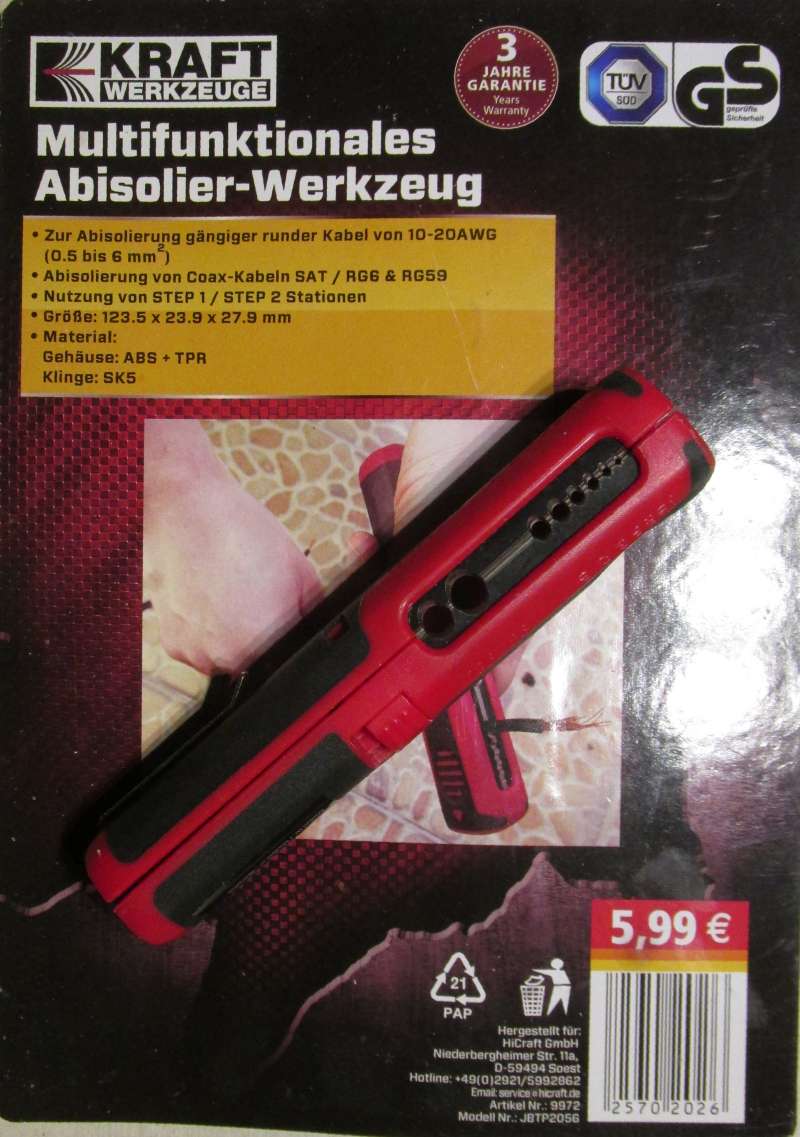

Angehängte Dateien:
-
92 KB
Motopick schrieb: > Sehr lustik Auah .. > wie alle gleich wieder auf das Thema "Abisolierzange" > anspringen. Fuer 0.5 oder 0.6 LiY reicht wirklich die 10 Eu Ausgabe > vom lokalen Discounter. Ja, habe ich schon mal in einem anderen Thread gezeigt. War voriges Jahr als Angebotsartikel und hat sich hier gut bewährt. Ähnelt meinem gelben Jokari, aber hat andere Querschnitte, die besser zur Elektronikbastelei passen.
Joachim B. schrieb: > Motopick schrieb: >> Ja, nur um CuL geht es hier ja nicht. Oder steckst du "freigeschabtes" >> CuL in deine Steckbretter? > > auf Lochraster platzierte Einzelstücke in SMD mittels Pfosten, kommt > schon mal vor! LED Treiber, DCF77 Empfänger, DCDC Wandler und einiges mehr... Darin sind wir uns ja dann einig. :) Schoenen Sonntag!
Manfred P. schrieb: > Motopick schrieb: >> Sehr lustik > Auah .. Pun intended. >> wie alle gleich wieder auf das Thema "Abisolierzange" >> anspringen. Fuer 0.5 oder 0.6 LiY reicht wirklich die 10 Eu Ausgabe >> vom lokalen Discounter. > > Ja, habe ich schon mal in einem anderen Thread gezeigt. War voriges Jahr > als Angebotsartikel und hat sich hier gut bewährt. Ähnelt meinem gelben > Jokari, aber hat andere Querschnitte, die besser zur Elektronikbastelei > passen. War hier noch nicht da. Oder habe ich nicht gesehen. Oder wollte ich nicht. Sehr beliebt auch: Ich kann mich an nichts erinneren. Aber das ganz detailliert! Fuers 0.6mm Steckbrettleitungen abisolieren, tut es die Automatikzange von Norma voellig hinreichend. Kostenpunkt war wohl ca. 10 Eu. Ich bin ja kein "professioneller" Abisolierer. Die haben moeglicherweise andere Anforderungen. Fuer CuL nehme ich einen kleinen "Seitenschneider", den ich mangels Kassenzettel nicht mehr reklamieren konnte. Der hat 2 schwarze Eddingmarkierungen fuer CuL 0.2 und CuL 0.3. Da haben die Klingen gerade passend Luft dazwischen. Die Klingen habe ich mit Korund noch ein wenig nachgeschaerft. :) Geht wunderpraechtig! Schoenen Sonntag!
