Hilfe bei Bauteilidentifizierung

[Johannes M. (jojo20)]

Hi,

ich benötige mal euer Schwarmwissen.

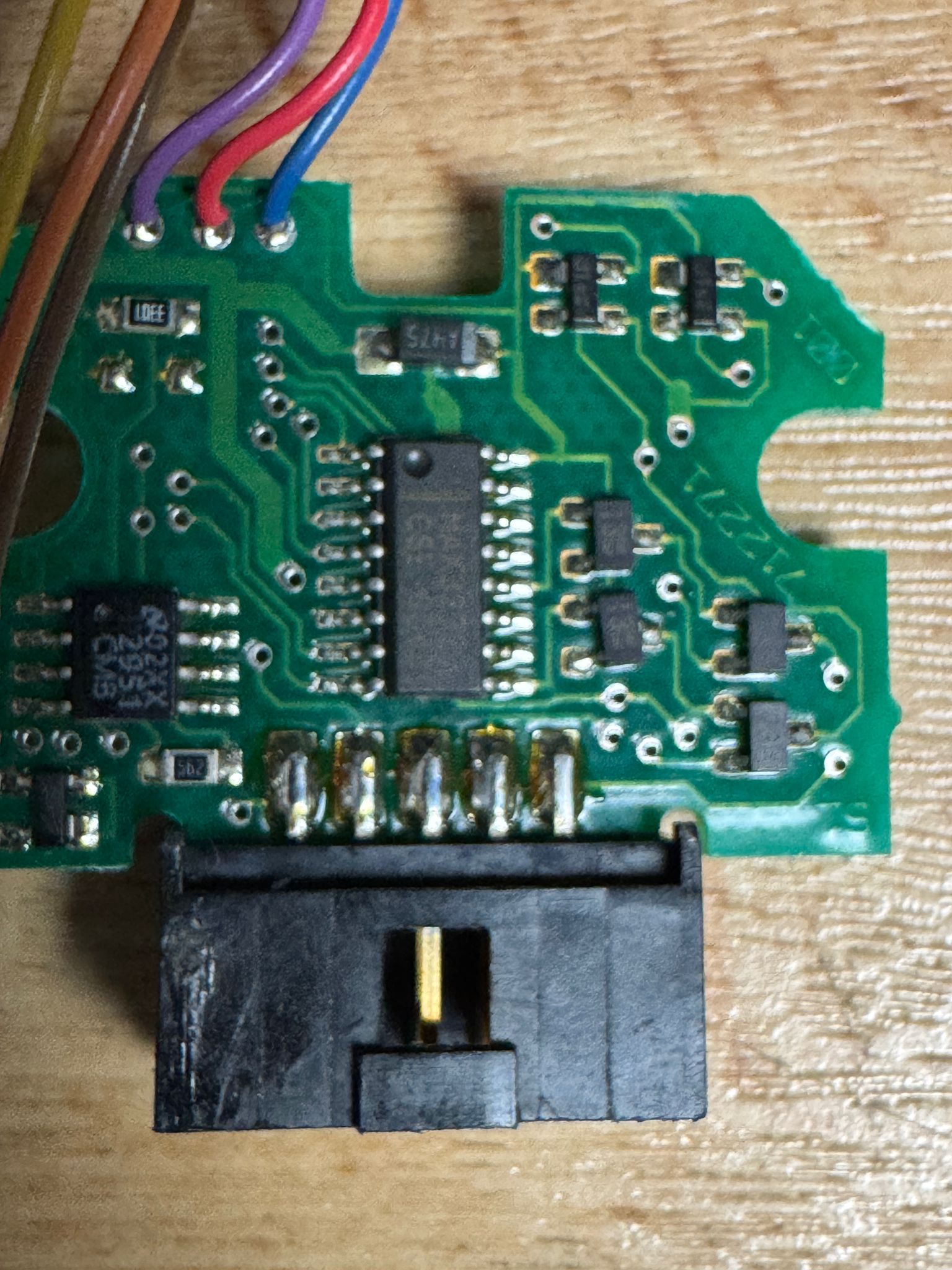

Ich kann bis auf den MAX232 die SMD Bauteile auf dieser Platine nicht
identifizieren. Ich nehme an es werden PNP und NPN Tranistoren sein.
Aber ich finde kein Datenblatt dazu.
Kann mir da jemand weiterhelfen?

Was ist das Bauteil:

23DE

13mm

JTS

Und A475

Würde mir sehr weiterhelfen :)

[Johannes M. (jojo20)]

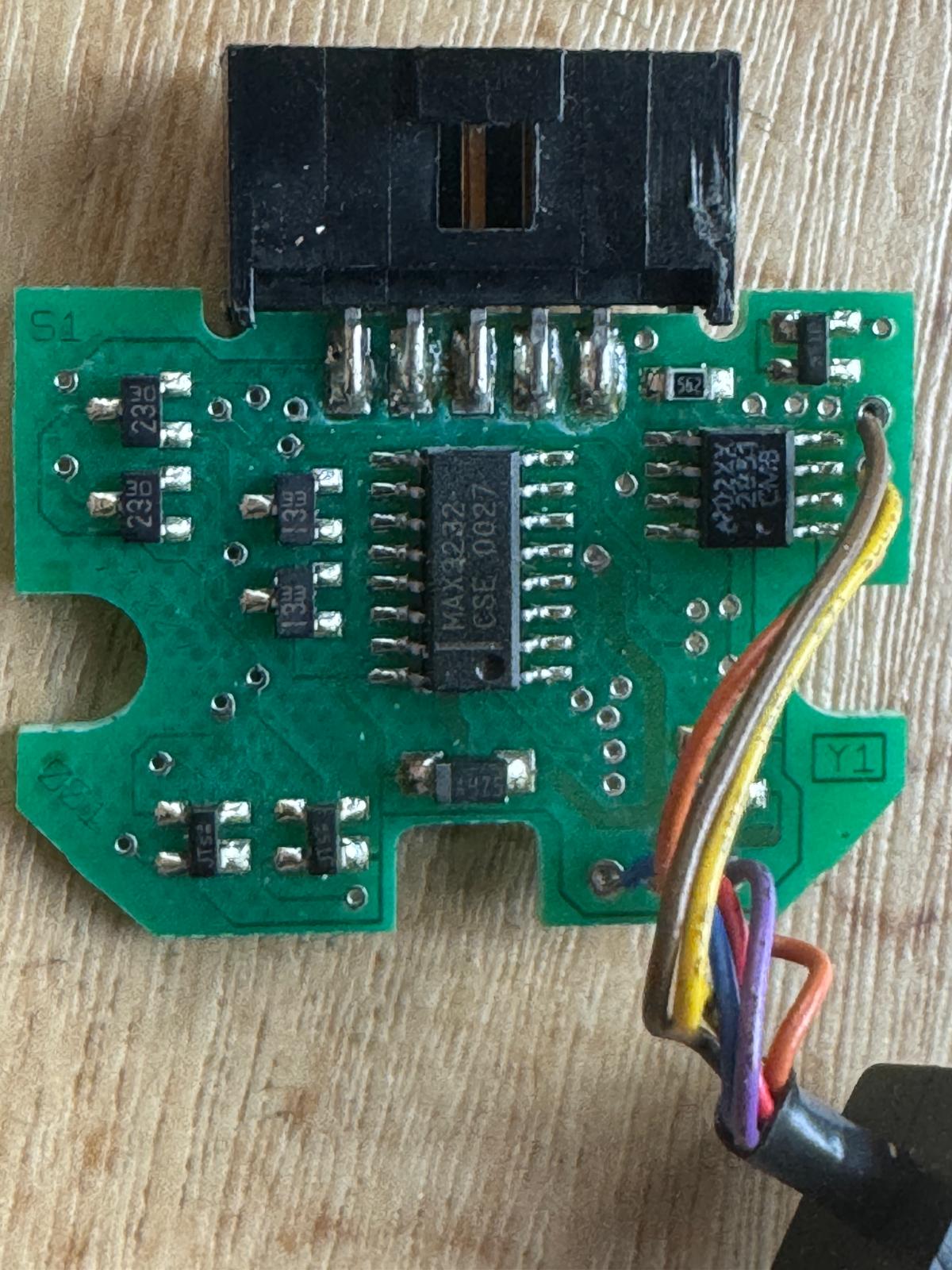

Und noch ein zweites Bild

[Stefan K. (stk)]

Johannes M. schrieb:
> Ich kann bis auf den MAX232 die SMD Bauteile auf dieser Platine nicht
> identifizieren.
Und auch bei dem solltest du genauer hinschauen.

[H. H. (hhinz)]

Johannes M. schrieb:
> 23DE
>
> 13mm

Digitaltransistoren, 23=NPN, 13=PNP. Beide Widerstände 4k7.

Als Hersteller hätte ich zunächst Rohm angesehen, aber dafür steht der
Datecode falsch rum.


> JTS

BAS28W von Infineon.


> A475

Wohl sowas wie 1N4004 in SOD-123.

[Arno H. (arno_h)]

Den A475 würde ich eher als 4,7µF Tantalelko einordnen. Siehe Beispiel
auf
https://www.segor.de/INFO/wissenswertes/142-smd-tantal-kondensatoren.shtml

Arno

[Johannes M. (jojo20)]

Das A475 Bauteil ist jetzt erstmal auch nicht soo wichtig.

Richtig weiterhelfen würde mir der genaue Typ der Transistoren 23 und
13.

Das es ein MAX 3232 ist hab ich gesehen, aber aus bequemlichkeit 232
geschrieben.

[H. H. (hhinz)]

Arno H. schrieb:
> Den A475 würde ich eher als 4,7µF Tantalelko einordnen. Siehe
> Beispiel
> auf
> https://www.segor.de/INFO/wissenswertes/142-smd-tantal-kondensatoren.shtml

Hut ab! Da war ich zu sehr auf Halbleiter fixiert.

[H. H. (hhinz)]

Johannes M. schrieb:
> Richtig weiterhelfen würde mir der genaue Typ der Transistoren 23 und
> 13.

Naja, dann halt DTA/DTC-143EU3.

[Mario L. (latroe)]

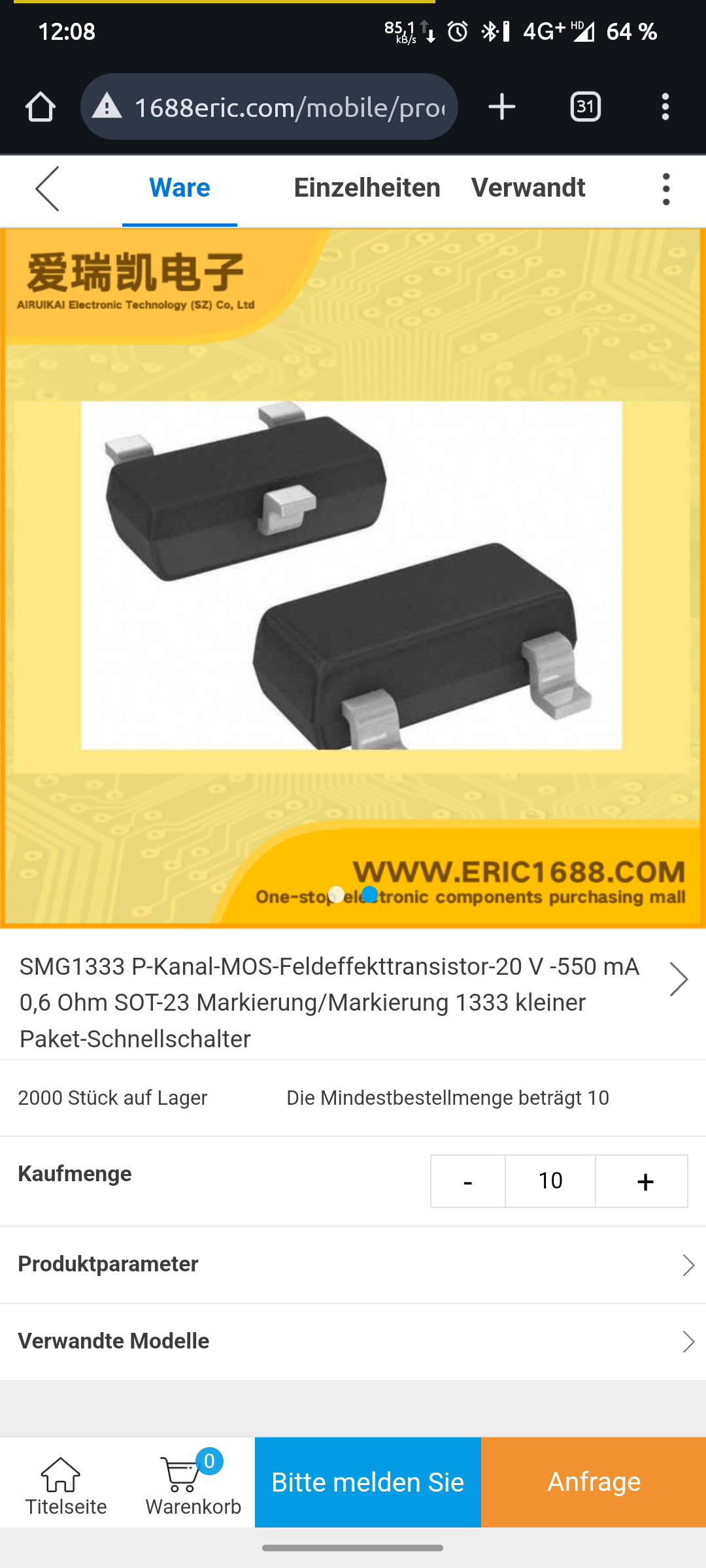

Habe auf die schnelle nur einen gefunden. Der andere könnte das
gegenstück sein...

[H. H. (hhinz)]

Mario L. schrieb:
> Habe auf die schnelle nur einen gefunden. Der andere könnte das
> gegenstück sein...

SMG1333 hat ganz anderes Marking.

[Wolf17 (wolf17)]

Ist doch nicht so schwierig das passende Datenblatt zu finden, nachdem
Hinz schon die Entschlüsselung gemacht hat:

https://www.s-manuals.com/pdf/datasheet/d/t/dtc114eca%2C_dtc124eca%2C_dtc143eca%2C_dtc144eca_galaxy.pdf

https://www.alldatasheet.com/datasheet-pdf/pdf/433780/BILIN/DTA143ECA.html

[H. H. (hhinz)]

Die sind aber schon von Rohm, trotz meiner anfänglichen Skepsis.
