[S] Reflow-Ofen für Prototyping und Kleinserienproduktion / DE-HH

[Alexander W. (alexander_w)]

Moin zusammen,

ich suche für unser im Aufbau befindliches Unternehmen einen
Reflow-Ofen.

Ziel ist das Löten von Prototypen und Kleinserien (Losgröße: 100
Batches/Panels, über mehrere Tage verteilt). Denkbar wären Batch- oder
Durchlaufofen, wobei die Größe eines großen Tischgeräts nicht
überschritten werden sollte.

Es muss ein Konvektionsofen (ggf. + IR) sein, da wir Steckverbinder aus
Kunststoff verlöten wollen.

Wichtig wäre ein halbautomatischer Betrieb, charakterisiert durch einen
automatischen Lötvorgang inklusive Abkühlphase (z.B. motorisierte
Schublade).

Die nutzbare Mindestbreite bei einem Durchlaufofen wäre 220 mm, bei
Batch-Öfen muss die kleinere Dimension größer gleich 220 mm sein.

Das Gerät sollte nicht schwerer als 120 kg sein und bevorzugt einen
einphasigen Netzanschluss benötigen, dreiphasig ist aber auch möglich.

Einige für uns interessante Beispiele:

- ERSA RO06-PLUS
- LPKF ProtoFlow S4
  https://www.lpkf.com/de/branchen-technologien/forschung-in-house-pcb-prototyping/produkte/lpkf-protoflow-s4
- HR-10-DO
  https://www.paggenshop.com/epages/61935700.sf/de_DE/?ObjectPath=/Shops/61935700/Products/%223L%20HR10DOS%22

Wir hoffen auf Angebote von Gebrauchtequipment, um "on a budget" eine
gute Lösung für unsere nächsten 12 Monate zu finden.

Viele Grüße

Alex

[Uwe B. (uwebre)]

Alexander W. schrieb:
> ich suche für unser im Aufbau befindliches Unternehmen einen
> Reflow-Ofen.


https://www.kleinanzeigen.de/s-anzeige/ofen-reflow-ro06-plus/2892398971-87-1068

Uwe

[Alexander W. (alexander_w)]

Moin Uwe, danke, schon gesehen und kontaktiert - aber bisher keine
Rückmeldung erhalten.

[Jorge (jx86)]

Hi Alex


ich bin auch auf der Suche nach eins. ich empfehle dich beim VEBEG mal
zu gucken. jede paar Monaten taucht ein Reflow oven auf.
Als Gewerbe kannst du dich anmelden. Meistens sind die Ansprechpartner
hilfreich und können mehr infos über die Geräte beantworten.

[Alexander W. (alexander_w)]

Hi Jorge,

danke, wir behalten das mal im Blick, ich bin aber nur mittelmäßig
optimistisch, dass wird dort in absehbarer Zeit was finden. Generell
aber eine interessante Seite.

Viele Grüße
Alex

[Heinz-Maria (waselfingen)]

Hallo Alexander,

ich sage es nicht gerne und möchte dir nicht alle Hoffnungen nehmen,
aber die von dir avisierten Geräte sind für deine Lötaufgaben samt und
sonders als grenzwertig anzusehen. In einem anderen Thread sagst du:
"Wir möchten damit reproduzierbar Baugruppen mit gemischter Bestückung,
d.h. uC und Leistungshalbleiter+Spulen bestücken, in
Kleinserienproduktion."
Das wird mit diesen Teilen nichts. Ich sage das nach jahrelanger
Erfahrung mit einem RO 250 BF von Paggen. Einseitig mit kleinen
SMD-Teilen bestückte Baugruppen funktionieren gut. Aber sobald eine
Drossel 10x10x6 mit drauf war, musste ich selbige regelmäßig per Hand
nachlöten.
Deine Anforderungen schreien nach einer Dampfphase.

"Von dem Ofen erhoffen wir uns eine gute Reproduzierbarkeit und kurze
Zykluszeiten."

Reproduzierbarkeit: bei allen Reflowöfen, auch bei VP musst du
grundsätzlich vor dem Löten eine Leerfahrt machen, um einigermaßen
stabile Ergebnisse zu erhalten.

[Alexander W. (alexander_w)]

Moin Heinz,

danke für deinen Kommentar.

Ich bin auch nicht 100 % davon überzeugt, dass das gut funktioniert,
andererseits müssen wir bei unserem aktuellen Projekt auch noch nicht
mit dieser schwierigen Mischbestückung umgehen.

Wir suchen also eine Lösung für zwei verschiedene Dinge, versuchen die
aber im Ansatz mit einem Gerät abzudecken. Ob das dann gelingt, sei mal
dahin gestellt.

Mein Hoffnungsträger ist der Bokar X-Reflow306 LF-AC
(http://www.bokar.com/x-reflow306lf-ac.html), den wir vielleicht zu
einem guten Preis bekommen.

Hoffnungsträger deshalb, weil der mit sehr ordentlicher Heizleistung
(6.9 kW) und forcierter Konvektion aus zwei Richtungen aufwarten kann.

Damit wären auf jeden Fall unser weniger kritisches erstes Projekt sowie
auch im zweiten Projekt der volumenmäßig große Teil der I/O-Baugruppen
(nur mit Steckern und Kleinkram) abgedeckt.

Dampfphase habe ich im Hinterkopf, aber würde ich gerne für
Standard-Aufgaben vermeiden (PFAS nur dann einsetzen, wenn wirklich
nötig). Wenn wir die schwierigen Baugruppen als Prototypen löten müssen,
haben wir immer noch eine Galdenfritteuse (ziemlicher Schrotthaufen) und
nach Validierung können wir die zur Fertigung rausgeben (ist dann high
volume low mix, also gut extern abbildbar).

Viele Grüße
Alex

[Malte M. (malte_m)]

Hallo,

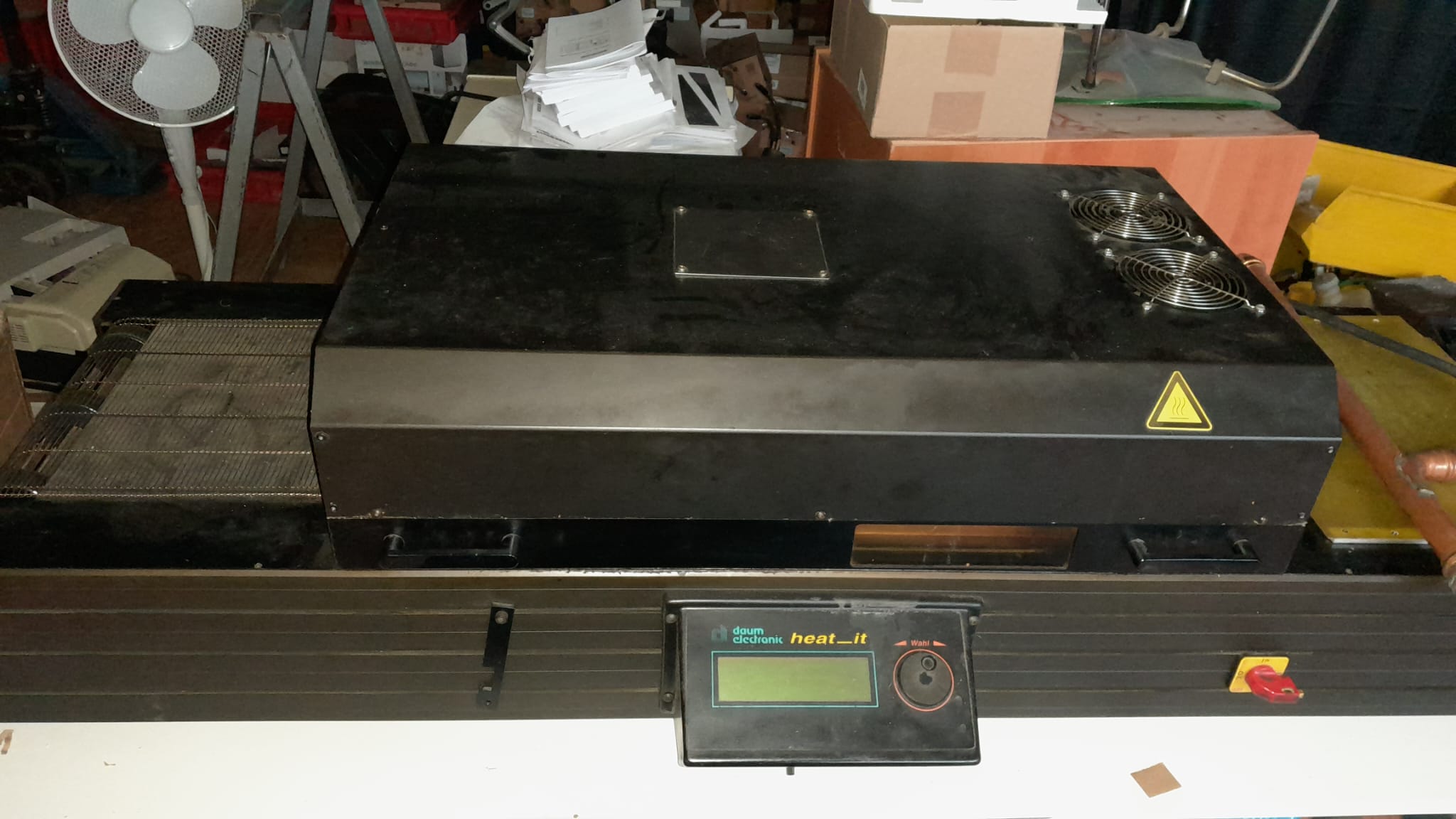

ich habe da noch einen Daum heat_it zu verkaufen.
Anschluss 400V. Lief in einer kleinen Fertigung, bei mir bisher noch
nicht getestet.. Entfernung von HH ca 2 Std..

Bei Interesse melden..
Gruß
Malte

[Alexander W. (alexander_w)]

Moin Malte,

hast du zu dem Ofen ein Manual, das auch Specs enthält?

Viele Grüße
Alex

[Malte M. (malte_m)]

Hallo,

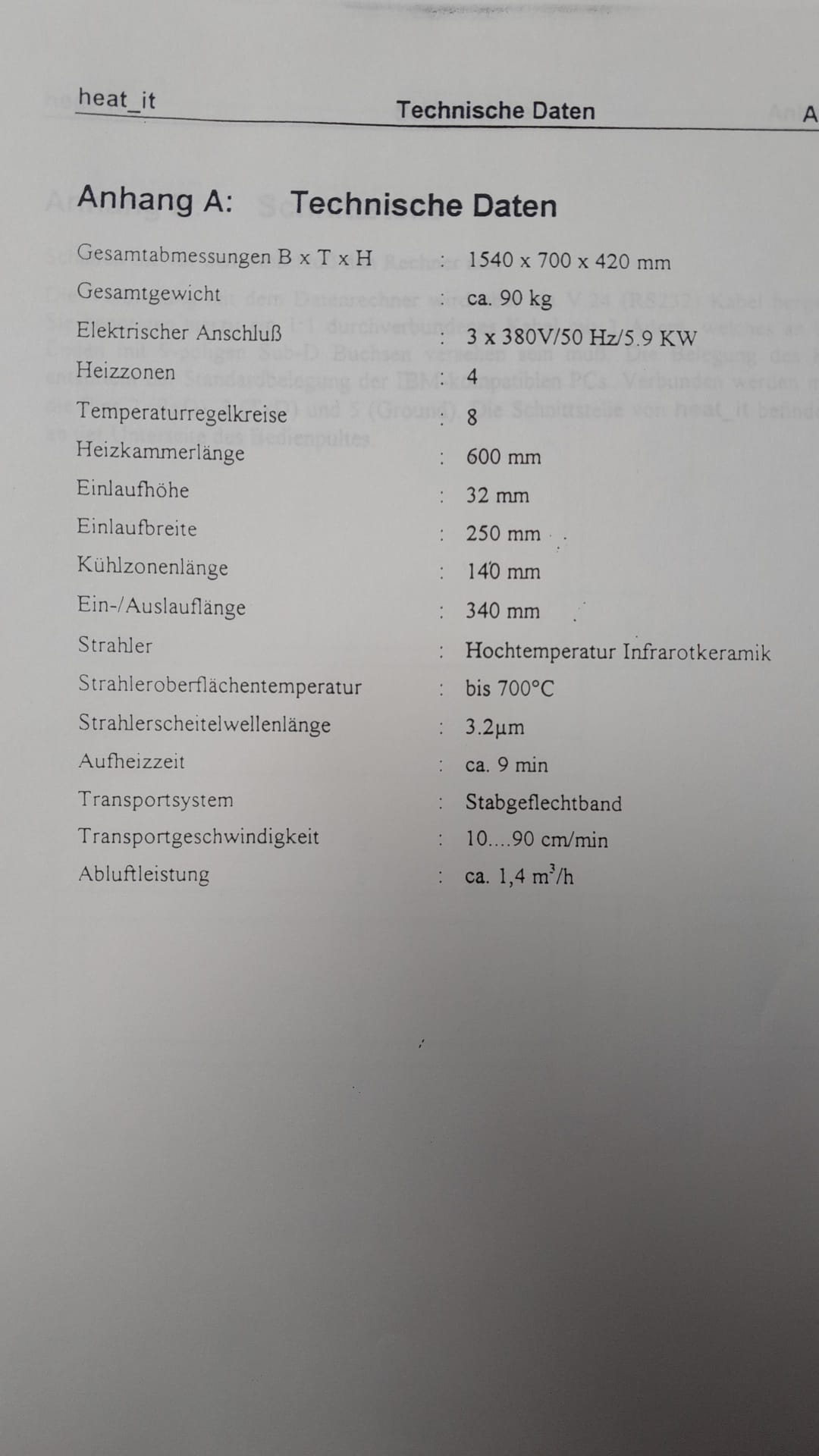

ja das Handbuch wurde gefunden. Hier die Spec Seite als Bild..

Gruß
Malte
