[S] Bestücken einer Apple II SD Karte SMD und THT

[Georg W. (gewe)]

Hallo zusammen,

Ich habe mir vor einiger Zeit den Bausatz gekauft, bin aber nicht in der
Lage ihn zu löten.

Daher suche ich jemanden, der das gegen Bezahlung machen kann.

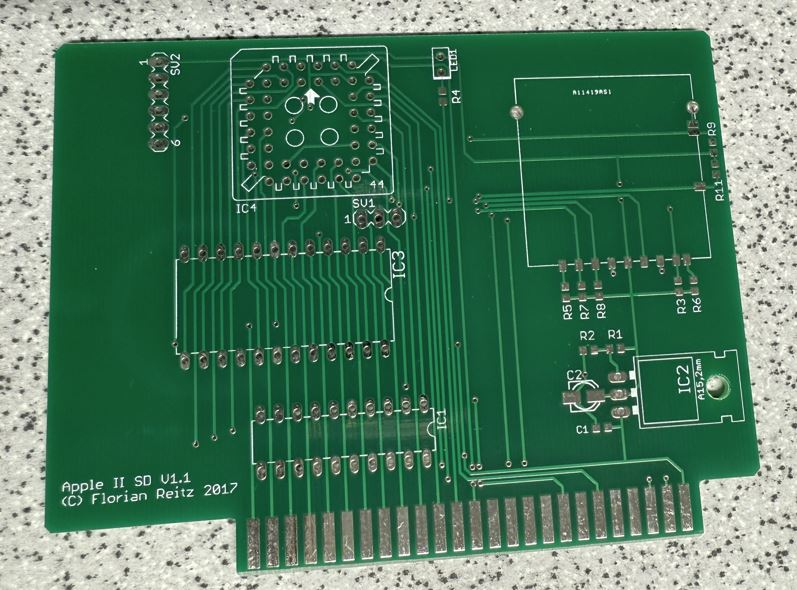

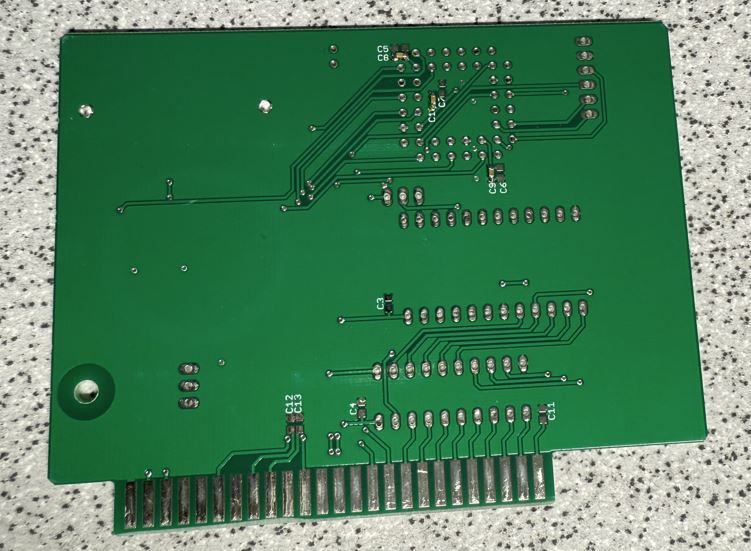

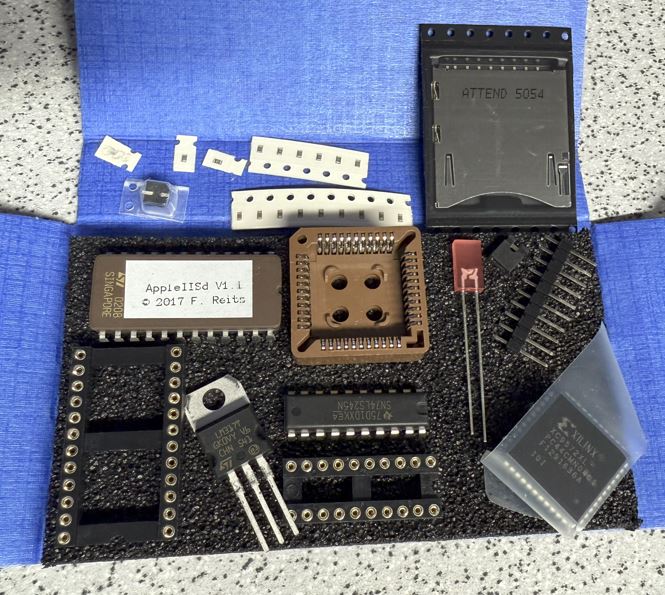

Bilder der Platine, der Bauteile, die Stückliste und der Schaltplan sind
im Anhang.

Das komplette Projekt ist auf github zu finden:

https://github.com/freitz85/AppleIISd/tree/master

Da ich keine Ahnung habe, wie lange jemand geübtes dazu braucht, kann
ich auch keinen realistischen Preisvorschlag machen.

Angebote oder Einschätzung, für welchen Betrag das gemacht werden kann,
gerne hier oder per PN.

cu
Georg

[Ron-Hardy G. (ron-hardy)]

bleifrei?

[Georg W. (gewe)]

Ron-Hardy G. schrieb:
> bleifrei?

Wird heutzutage noch bleihaltiges Lot verwendet?

Die Karte soll in einen Rechner aus den 89ern gesteckt werden.

cu
Georg

[Georg W. (gewe)]

Hallo zusammen,

ich bin ziemlich überwältigt.

Ich habe innerhalb kürzester Zeit mehrere Angebote bekommen.

Bitte somit nicht mehr anschreiben.

Danke schon mal vorab.



cu
Georg

[Ron-Hardy G. (ron-hardy)]

Georg W. schrieb:
> Wird heutzutage noch bleihaltiges Lot verwendet?

beim Basteln schon.

[Georg W. (gewe)]

Ron-Hardy G. schrieb:

> beim Basteln schon.

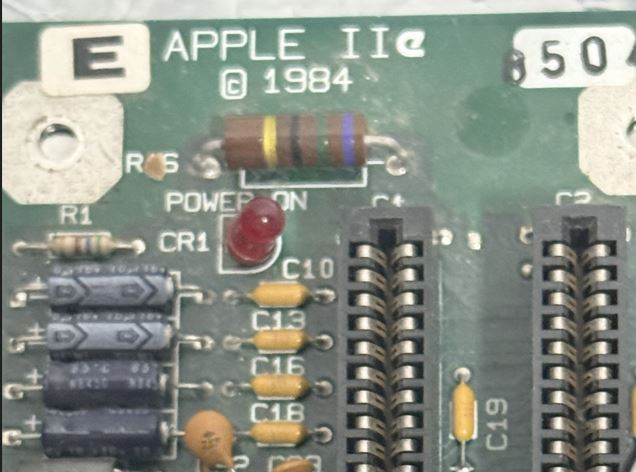

Die Karte soll in ein Board von 1984 kommen. Gab es da schon bleifrei?

Sprich ich kann deine Frage fachlich kompetent nicht wirklich
beantworten.

cu
Georg

[Georg W. (gewe)]

@Ron-Hardy:

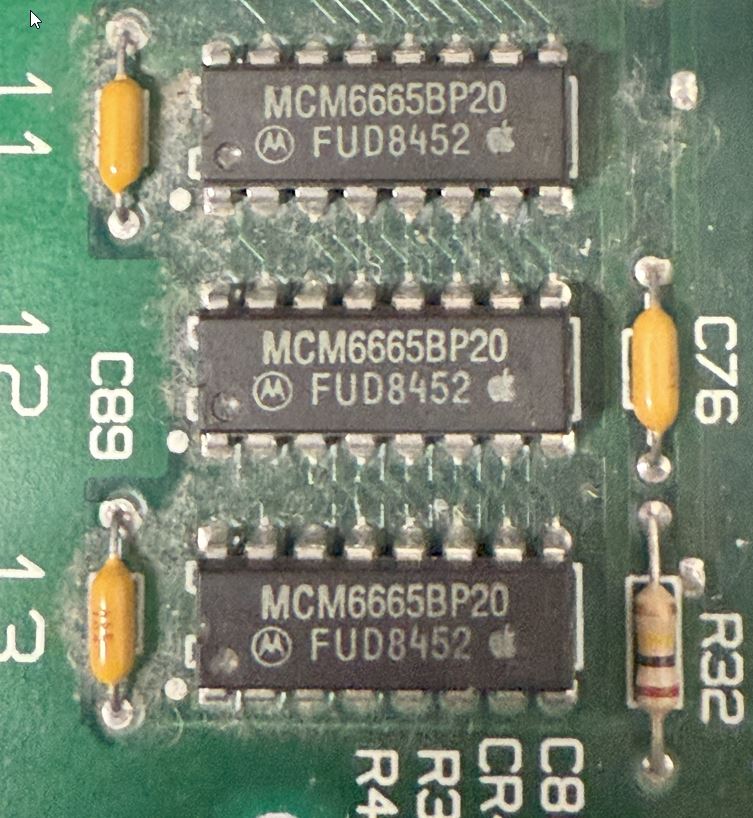

Nach den Rams scheint es eher 1985 zu sein ;-)

cu
Georg

[Harald K. (kirnbichler)]

Georg W. schrieb:
> Die Karte soll in ein Board von 1984 kommen. Gab es da schon bleifrei?

Vermutlich nicht, aber es ist wirklich völlig wurscht. Wenn man
paranoide Angstvorstellungen hat, darf das Board natürlich nicht
verbleit gelötet werden, denn da ist ja Blei drin und das ist giftig.
Hat man also z.B. kleine Kinder oder andere Haustiere, die ständig an
allem Zeug rumnuckeln, dann ist verbleit ein Problem, aber dann ist auch
der alte Apple-Rechner ein Problem, denn der ist natürlich auch verbleit
gelötet.

Andersrum aber gibt es auch keine Probleme, natürlich funktioniert die
Steckkarte auch dann in Deinem Apple, wenn sie bleifrei gelötet wurde.

[Falk B. (falk)]

Georg W. schrieb:
> Die Karte soll in ein Board von 1984 kommen. Gab es da schon bleifrei?

Nein. Ist aber auch vollkommen egal. Denn die Karte wird ja GESTECKT und
nicht eingelötet.

Und dann weißt du, warum 1984 nicht wie 1984 sein wird ;-)

https://www.youtube.com/watch?v=ErwS24cBZPc

[Ron-Hardy G. (ron-hardy)]

ich hatte nur gefragt weil ich gerade keine frische bleifreie Lotpaste
für die SMDs im Kühlschrank hab. Aber hat sich ja zum Glück erledigt.

[Dieter W. (dds5)]

Die paar SMD Krümel lötet man mit dem Kolben und 0,5 oder 0,35mm Zinn.

[Jörg W. (dl8dtl) (Moderator)]

Dieter W. schrieb:
> Die paar SMD Krümel

Ist auch 'ne SD-Karten-Fassung dabei. Hab ich auch schon mit dem
Lötkolben gemacht, aber Lötpaste und Ofen ist auf jeden Fall dafür
einfacher.

[Vanye R. (vanye_rijan)]

> ich hatte nur gefragt weil ich gerade keine frische bleifreie Lotpaste
> für die SMDs im Kühlschrank hab. Aber hat sich ja zum Glück erledigt.

Wofuer brauchst du denn bei der banalen Sache Loetpaste?

Was mir allerdings an der Karte nicht gefallen wuerde, sie ist nicht,
mindestens an den Kontakten, vergoldet. Da kann es sein das man nach ein
paar Monaten Kontaktprobleme bekommt. Zumindest hatte ich das Problem
frueher bei meinen selbstgebauten HP48SX Speicherkarten.

Vanye

[Wastl (hartundweichware)]

Vanye R. schrieb:
> Da kann es sein das man nach ein
> paar Monaten Kontaktprobleme bekommt.

Das kommt wie das Amen in der Kirche und macht viel Spass.

[Uwe B. (uwebre)]

Vanye R. schrieb:
>> ich hatte nur gefragt weil ich gerade keine frische bleifreie Lotpaste
>> für die SMDs im Kühlschrank hab. Aber hat sich ja zum Glück erledigt.
>
> Wofuer brauchst du denn bei der banalen Sache Loetpaste?

Wobei ich mich frage wie man auf die Idee kommt die paar Rs und Cs in
SMD auszuführen wo die ICs alle THT sind. Dann auch noch beidseitig.
Und was ist das für ein CAD-System das nur eine Leiterbreite kennt?

> Was mir allerdings an der Karte nicht gefallen wuerde, sie ist nicht,
> mindestens an den Kontakten, vergoldet. Da kann es sein das man nach ein
> paar Monaten Kontaktprobleme bekommt.

Muß nicht, warum auch. Eine Eigenbauspeicherkarte mit verzinntem Edge
Connector (Bus) in der CNC meiner MAHO tut es seit über 10 Jahren.

Uwe

[Dirk W. (gnulf)]

Uwe B. schrieb:
> Und was ist das für ein CAD-System das nur eine Leiterbreite kennt?

Viel schlimmer - das sieht schwer nach Autorouter aus...

[Harald K. (kirnbichler)]

Dirk W. schrieb:
> Viel schlimmer - das sieht schwer nach Autorouter aus...

Das ist bei den extrem hohen Taktfrequenzen, die in einem Apple II
auftreten, annähernd vollkommen irrelevant. Das Ding läuft fast mit
Gleichstrom, so langsam ist das.

[Georg W. (gewe)]

Uwe B. schrieb:


> Wobei ich mich frage wie man auf die Idee kommt die paar Rs und Cs in
> SMD auszuführen wo die ICs alle THT sind. Dann auch noch beidseitig.
> Und was ist das für ein CAD-System das nur eine Leiterbreite kennt?

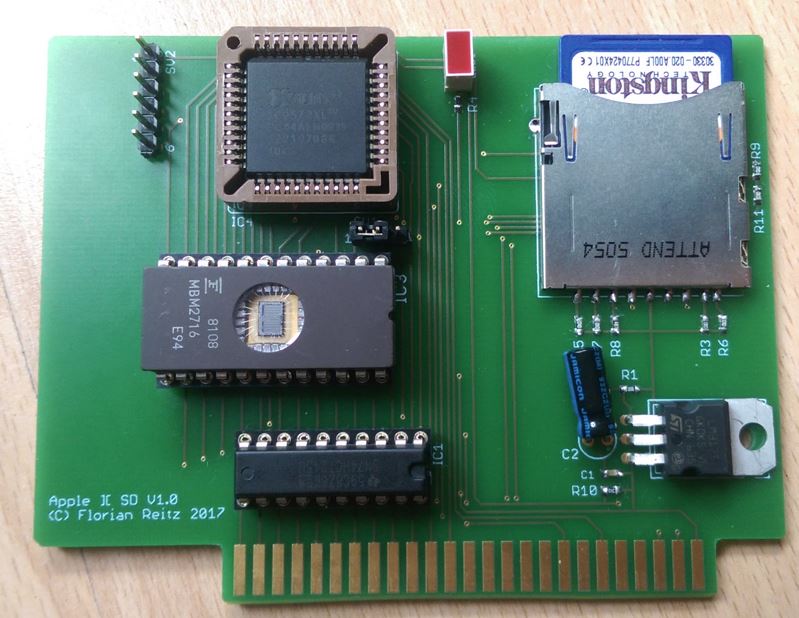

Der Entwickler der Karte hat auf Github auch noch eine ältere und eine
neuere Version.

Eventuell hätte er hier um Rat fragen sollen.

cu
Georg

[Georg W. (gewe)]

Harald K. schrieb:

> Das ist bei den extrem hohen Taktfrequenzen, die in einem Apple II
> auftreten, annähernd vollkommen irrelevant. Das Ding läuft fast mit
> Gleichstrom, so langsam ist das.

Es sind doch sage und schreibe 1,0irgendwas MHz, sogar etwas mehr als
Drehstrom.

cu
Georg

[Harald K. (kirnbichler)]

Georg W. schrieb:
> Es sind doch sage und schreibe 1,0irgendwas MHz

Eben. Das ist doch nur knapp oberhalb von Audio :^)

[Uwe B. (uwebre)]

Harald K. schrieb:
> Das Ding läuft fast mit
> Gleichstrom, so langsam ist das.

Allerdings waren diese Rechner auch natürliche Feinde der UKW Radios...

Uwe

[Falk B. (falk)]

Georg W. schrieb:
> Der Entwickler der Karte hat auf Github auch noch eine ältere und eine
> neuere Version.
>
> Eventuell hätte er hier um Rat fragen sollen.

Und er ist ein Spielmatz, der einen TAG-Connect Anschluß als ISP
Anschluss nutzt. SEEEEHR sinnvoll auf so einer Karte, die haufenweise
Platz hat . . .

[Joachim B. (jar)]

Harald K. schrieb:
> Das Ding läuft fast mit
> Gleichstrom, so langsam ist das.

alles bis Video ist Gleichspannung.

[Jörg W. (dl8dtl) (Moderator)]

Falk B. schrieb:
> Und er ist ein Spielmatz, der einen TAG-Connect Anschluß als ISP
> Anschluss nutzt.

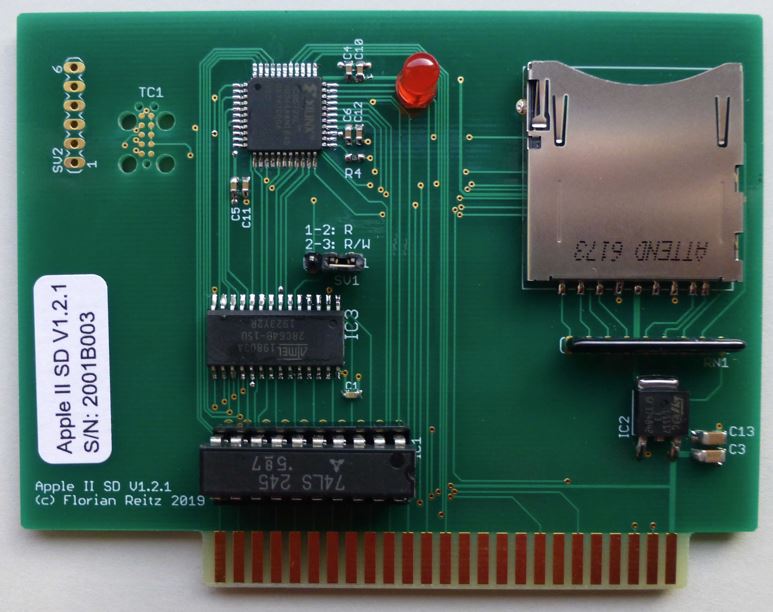

Erst auf der neueren Version, weil er dort offenbar den klobigen EPROM
durch einen SPI-Flash ersetzt hat.

Die ovalen Lötaugen und auch das PDF ganz oben sehen stark nach Eagle
aus. Ich denke aber, dass man auch dort mehr als eine Leiterbreite
benutzen könnte. :-)

[Georg W. (gewe)]

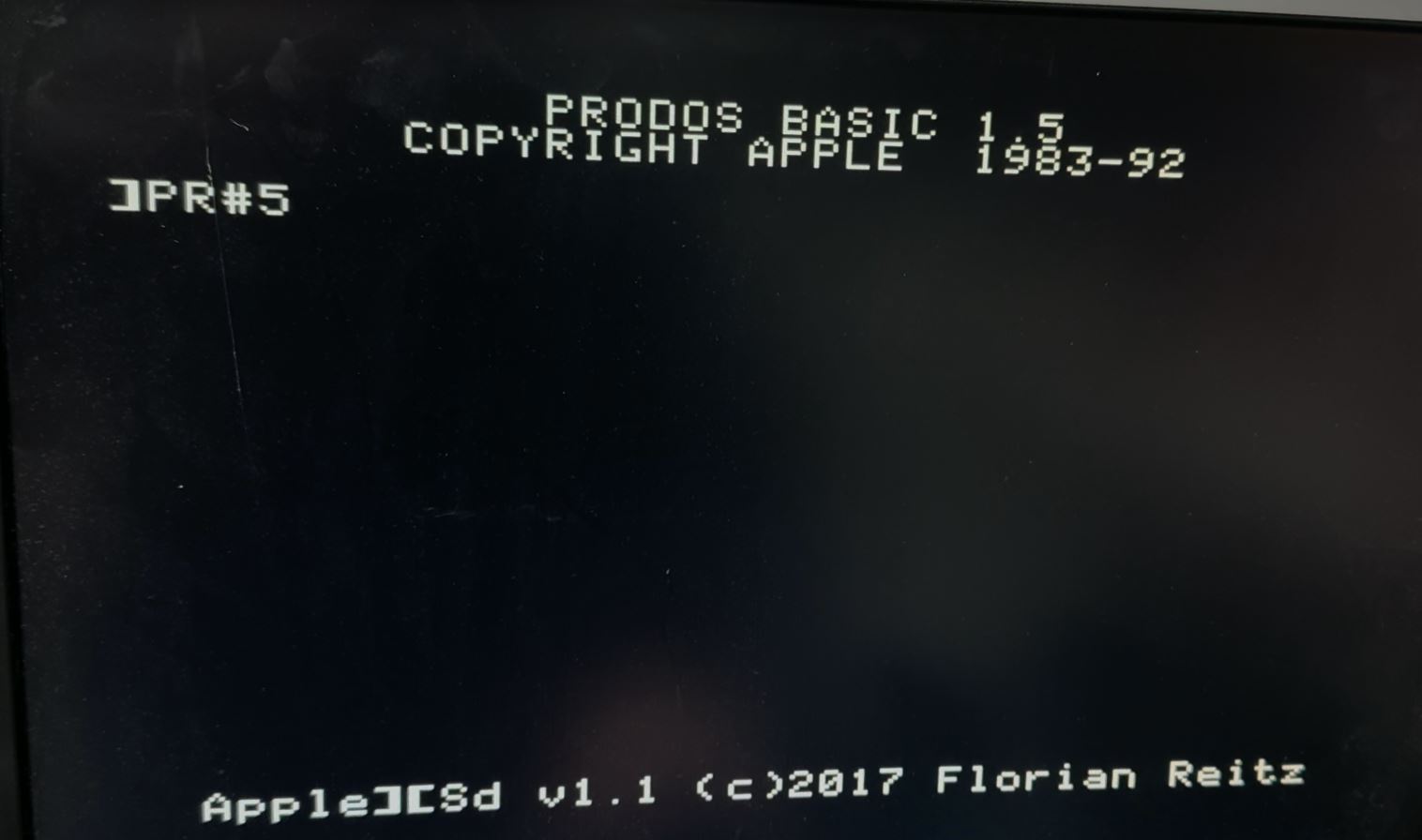

Besten Dank an Jörg W für die perfekte Arbeit.

Die Karte funktioniert super.

cu
Georg

[Jörg W. (dl8dtl) (Moderator)]

Freut mich!
