[S] ELO 3/1981 - Modellbahnfahrregler

[Gregor (g_gast)]

Hallo,
ich suche die Bauanleitung eines Modellbahnfahrregler (mit
Phasenanschnitt, 2 Optokopplern und drei Potis, soweit ich mich
erinnere) die es (vermutlich) in der ELO 3/1981 gab. Kann mir da jemand
weiterhelfen. Habe archive.org und andere schon durchstöbert, finde da
aber nichts. Benötige nur (als Foto) die Anleitung.
Wenns nichts wird, isses nicht schlimm...

Gruß

[Harald W. (wilhelms)]

Gregor schrieb:

> ich suche die Bauanleitung eines Modellbahnfahrregler (mit
> Phasenanschnitt, 2 Optokopplern und drei Potis, soweit ich mich
> erinnere) die es (vermutlich) in der ELO 3/1981 gab.

Versuchs mal in der nächsten Leihbücherei mit dem sog. auswärtigen
Leihverkehr.

[Johann B. (joh14)]

unter de.elv.com/elvjournal/alle-ausgaben/

findet man alle ELV Ausgaben seit 1979 als pdf.

[H. H. (hhinz)]

Johann B. schrieb:
> findet man alle ELV Ausgaben seit 1979 als pdf.

ELV != ELO

[Michael B. (laberkopp)]

Gregor schrieb:
> ELO 3/1981

https://www.addx.de/textarchiv/archiv-elo.php

https://www.kultboy.com/index.php?site=kult/kultmags&km=show&id=14167

https://www.radiomuseum.org/lf/p/elo-das-magazin-fuer-elektronik-und-computer/vol7num3/

[Kurt A. (hobbyst)]

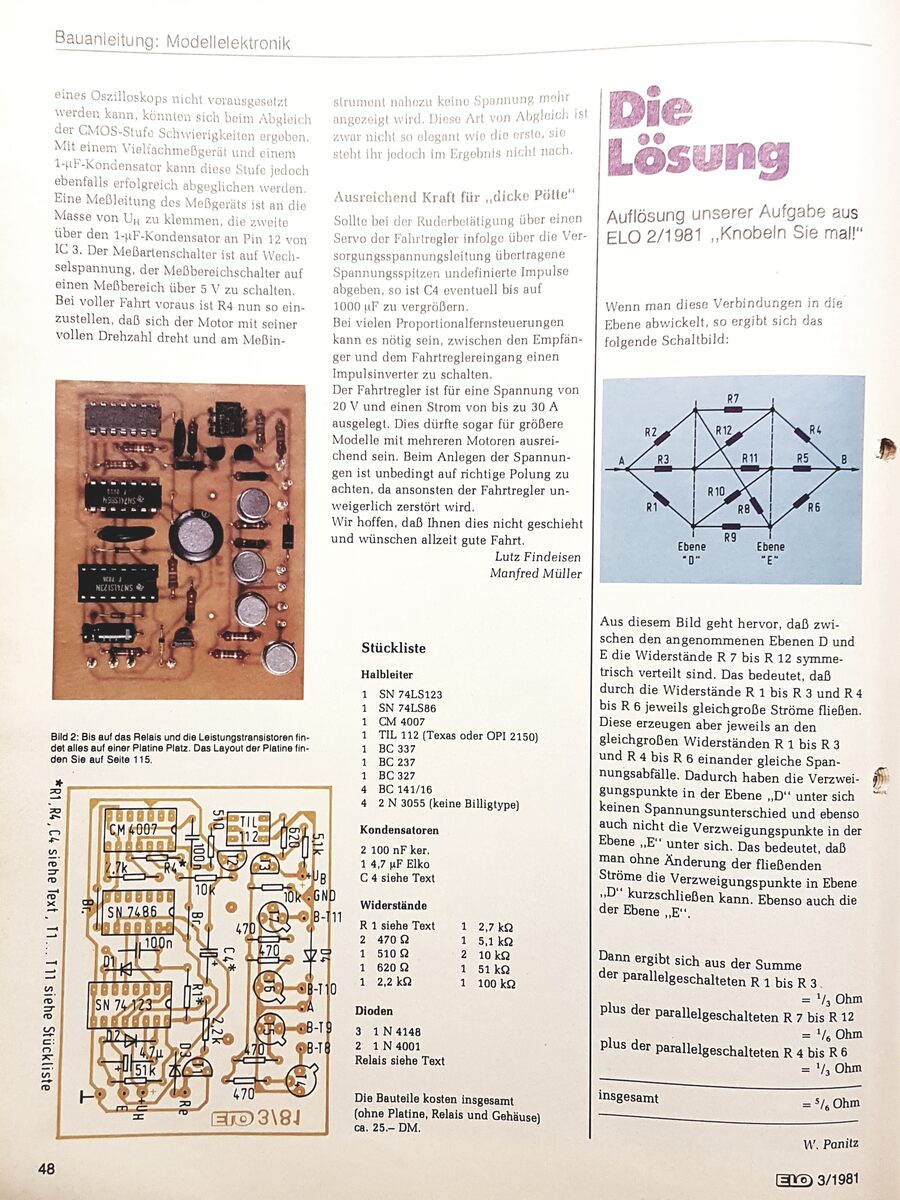

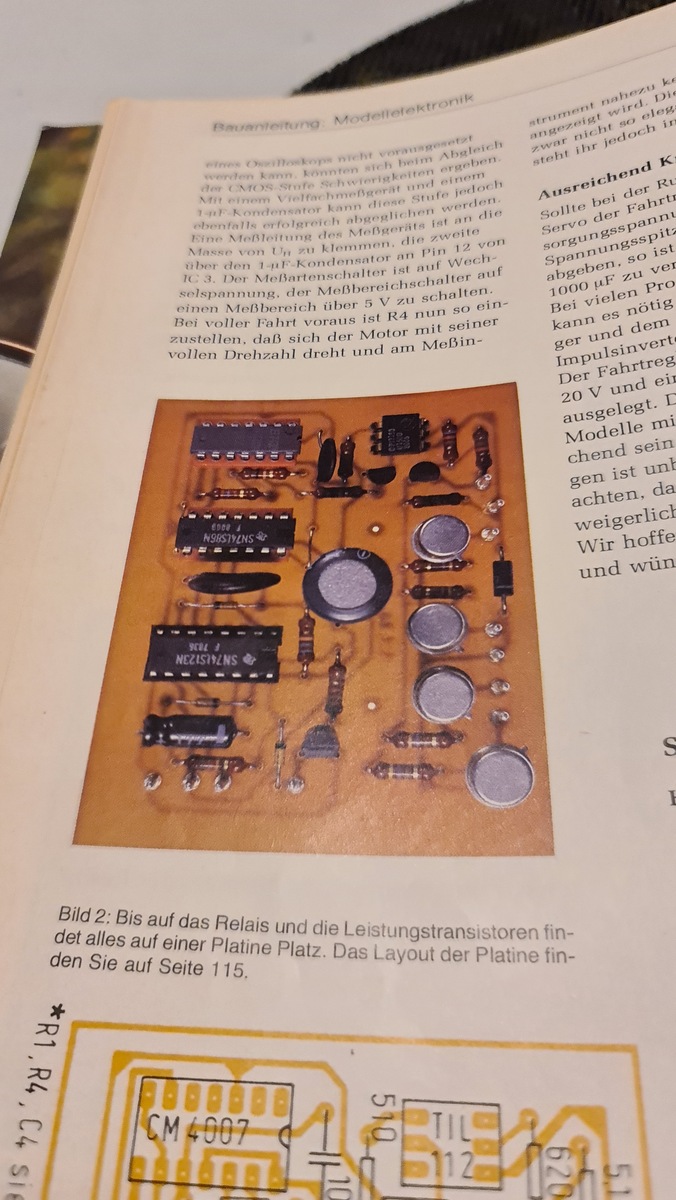

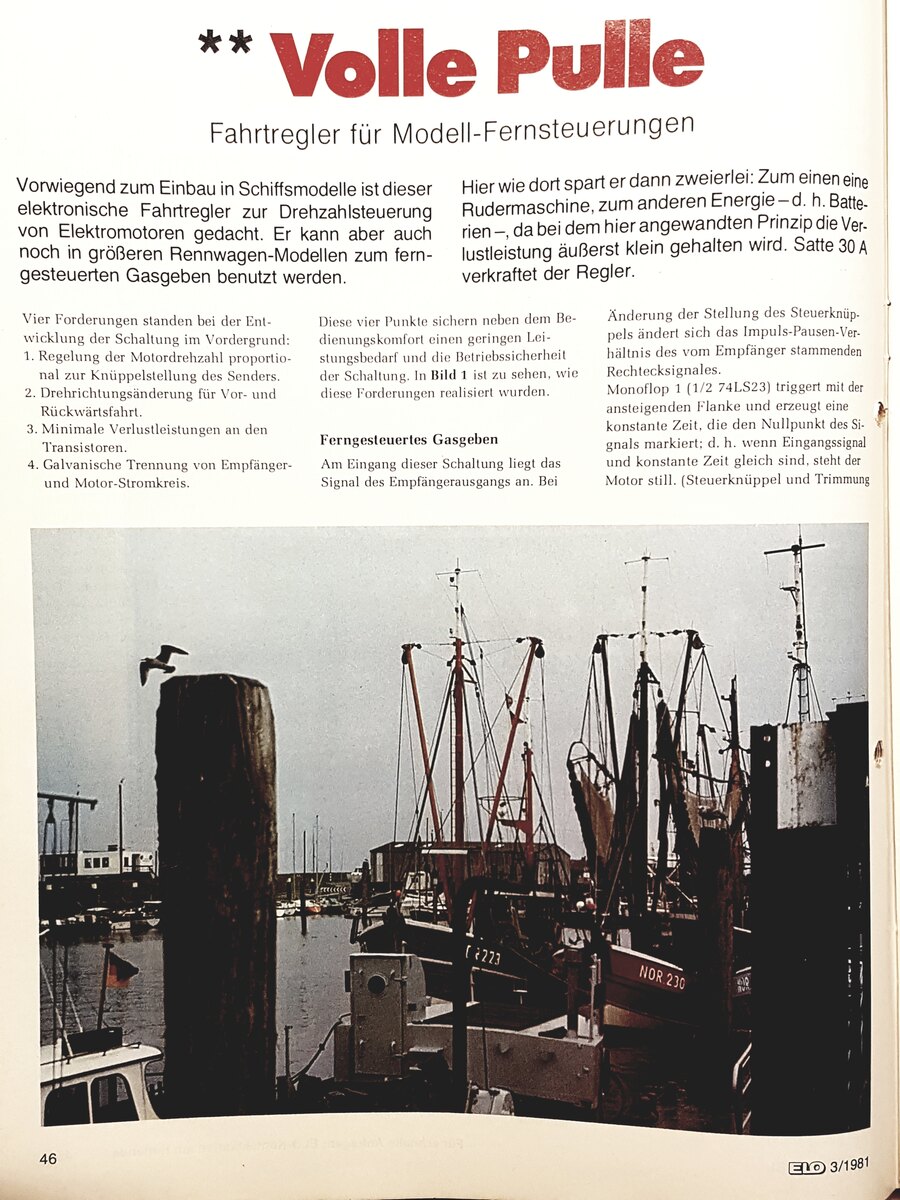

Der Fahrregler in ELO 3/81 ist für Fernsteuerungen von Modellschiffen
oder Autos gedacht. Nicht für Modellbahnen. Da ist nur ein Optokoppler
drauf. Ein Bild der Platine habe ich angefügt. Den Schaltplan darf ich
wegem Urheberrecht nicht hochladen

[Thomas B. (thombde)]

Kurt A. schrieb:
> Der Fahrregler in ELO 3/81 ist für Fernsteuerungen von Modellschiffen
> oder Autos gedacht. Nicht für Modellbahnen. Da ist nur ein Optokoppler
> drauf. Ein Bild der Platine habe ich angefügt. Den Schaltplan darf ich
> wegem Urheberrecht nicht hochladen

Nach 44 Jahren?
Was wollen die denn von dir?

[Kurt A. (hobbyst)]

Thomas B. schrieb:
> Nach 44 Jahren?
> Was wollen die denn von dir?

Ok, kann die Seiten erst morgen einscannen und hochladen.

[Thomas B. (thombde)]

Im Netz habe ich jetzt nur den gefunden.
https://www.elektronik-labor.de/Elo/Fahrtregler_10_83.html

[Enrico E. (pussy_brauser)]

Kurt A. schrieb:
> Den Schaltplan darf ich wegen Urheberrecht nicht hochladen.

Nach über 40 Jahren gibt's wohl kein Urheberrecht mehr.

[Gregor (g_gast)]

Hi, erstmal Danke für die Bemühungen, offenbar muss ich nochmal anders
suchen, in welchem Heft das war, denn es geht mir um einen
Modellbahnfahrregler, nicht einen Fahrregler für Modellbau.
Gruß Gregor

[H. H. (hhinz)]

Enrico E. schrieb:
> Nach über 40 Jahren gibt's wohl kein Urheberrecht mehr.

70 Jahre nach dem Tod des Urhebers!

[Harald W. (wilhelms)]

Enrico E. schrieb:

>> Den Schaltplan darf ich wegen Urheberrecht nicht hochladen.
>
> Nach über 40 Jahren gibt's wohl kein Urheberrecht mehr.

Zitat: § 66 Anonyme und pseudonyme Werke
(1) Bei anonymen und pseudonymen Werken erlischt das Urheberrecht
siebzig Jahre nach der Veröffentlichung.

[H. H. (hhinz)]

Harald W. schrieb:
> Enrico E. schrieb:
>
>>> Den Schaltplan darf ich wegen Urheberrecht nicht hochladen.
>>
>> Nach über 40 Jahren gibt's wohl kein Urheberrecht mehr.
>
> Zitat: § 66 Anonyme und pseudonyme Werke
> (1) Bei anonymen und pseudonymen Werken erlischt das Urheberrecht
> siebzig Jahre nach der Veröffentlichung.

Die Autoren sind genannt.

[Thomas B. (thombde)]

Das ist aber jetzt nicht das Hier?
Da bin ich nämlich 3 mal vorbei gerannt.
https://www.elektronik-labor.de/Projekte/FahrpultElo.html

[Harald W. (wilhelms)]

H. H. schrieb:

>>> Nach über 40 Jahren gibt's wohl kein Urheberrecht mehr.
>>
>> Zitat: § 66 Anonyme und pseudonyme Werke
>> (1) Bei anonymen und pseudonymen Werken erlischt das Urheberrecht
>> siebzig Jahre nach der Veröffentlichung.
>
> Die Autoren sind genannt.

Ich habe jetzt das mehrseitige Gesetz nicht vollständig durchgelesen.
Sind die Fristen bei bekannten Autoren kürzer?

[Dieter W. (dds5)]

Bei einem Stromlaufplan bezieht sich das Urheberrecht freundlicherweise
nur auf die bildliche Darstellung und nicht auf die Funktion der
Schaltung.

Wenn man den Plan selbst abzeichnet darf er auch veröffentlicht werden.

[H. H. (hhinz)]

Harald W. schrieb:
> Ich habe jetzt das mehrseitige Gesetz nicht vollständig durchgelesen.
> Sind die Fristen bei bekannten Autoren kürzer?

Meist länger.

[Michael B. (laberkopp)]

Harald W. schrieb:
> Sind die Fristen bei bekannten Autoren kürzer?

Länger. 70 Jahre nach Tod, nicht Veröffentlichung.

Damit Kinder und Enkel auch noch was davon haben. Und Gierige nicht den
Autos umbringen um dessen Rechte erlöschen zu lassen.

Woanders gibt es auf Schaltpläne keine Urheberrecht, Italien,
Niederlande, da findest du die ELO in archive.org .

[Enrico E. (pussy_brauser)]

H. H. schrieb:
> 70 Jahre nach dem Tod des Urhebers!

Ach soo! Puh! Na gut, jetzt kann ich das Hochladen eh nicht mehr wieder
rückgängig machen.

😬

Hoffentlich sieht jetzt aktuell niemand von den Internetprüfern die
Bilder! Nach 6 Monaten ist hier bestimmt auch schon wieder eine gehörige
Portion Gras drüber gewachsen und das Zittern und Bangen hat dann
endlich ein Ende. Ab da gilt dieser Thread dann sowieso schon als so gut
wie unterm Teppich gekehrt.

[Kurt A. (hobbyst)]

Hab was gefunden in meinem Archiv. Das könnte die gesuchte Schaltung
sein. 3 Poti und 2 Optokoppler.

[Gregor (g_gast)]

Thomas B. schrieb:
> Das ist aber jetzt nicht das Hier?
> Da bin ich nämlich 3 mal vorbei gerannt.
> https://www.elektronik-labor.de/Projekte/FahrpultElo.html

Hallo Thomas,

besten Dank!!! Genau das wars, was ich suchte! Was doch älter als ich
vermutete.
Gruß Gregor

[Christoph Z. (rayelec)]

Kurt A. schrieb:
> Hab was gefunden in meinem Archiv. Das könnte die gesuchte
> Schaltung
> sein. 3 Poti und 2 Optokoppler.

Wer hätte das gedacht! Conrad hat die Schaltung von ELO fast 1:1 einfach
nochmals aufgelegt und ohne rot zu werden kommerziell verwertet. Und wir
hier diskutieren über Urheberrechte!

[Crazy Harry (crazy_h)]

Ich habe mich vor vielen Jahren, als die Hobby Elektronik Stuttgart noch
was mit Elektronik zu tun hatte, mit dem damaligen Chfredakteur von
Elektor unterhalten. U.a. ging es ums Copyright und da hat er gemeint,
daß ein Schaltplan nicht schützbar ist, denn es braucht nur einer ein
Bauteilwert ändern, dann ist es eine andere Schaltung. Das Urheberrecht
zieht nur auf z.B. einen kopierten oder fotografierten Schaltplan aus
der Zeitschrift, nach dem Um-/Neuzeichnen kann man auch nichts mehr
machen. Der Schaltplan ist wie ein Kunstwerk zu sehen, dessen Inhalt
irrelevant ist.

[Darius (dariusd)]

Hallo

H. H. schrieb:
> 70 Jahre nach dem Tod des Urhebers!

Wie kann man nur?
Auch wenn das prinzipiell stimmen mag, hausiert man doch nicht damit
noch herum.

Da gibt es einige richtige "Hobbykollegen" (nicht nur in diesen Forum)
die helfen und (vielleicht auch unbewußt) ein Risiko auf sich nehmen und
stellen Quellen zu Verfügung an die man sonst nicht herankommt oder die
man sonst bezahlen müßte, der Webseitenbetreiber hält sich (noch?)
zurück und einige Zeitgenossen müssen  unbedingt laut
"herumschreien"....

Da hält man sich doch geschlossen und freut sich (und wenn "nur" für die
anderen) das es solche Quellen wenigstens kurzzeitig zum problemfreien
Download gibt...


Reicht es nicht schon aus was z.B. Youtube direkt alles weg filtert was
kommerzielle Musik oder längere Filmausschnitte betrifft?
Gibt es nicht mehr als genug Abmahnanwälte die das Netz durchforsten,
wird nicht schon für jeden auch nur leicht unterhaltsamen kommerziellen
Audio und Video ...eiß (Nicht ganz Urheberrecht aber nahe dran) schon
bei der Kleingartenfeier mit Kuchenverkauf eine GEMA Gebühr fällig?.
Reicht es nicht das die Öffentlich Rechtlichen durch  klagen von
privaten Medienkonzerne und Verlage gezwungen wurden die meisten Medien
nach 6 Monaten aus ihren Mediatheken herauszunehmen, usw. ?

Mal ganz von diesen Fall abgesehen wo das mit den Urheberrecht wohl
tatsächlich anders aussieht...

[Thomas B. (thombde)]

Christoph Z. schrieb:
> Kurt A. schrieb:
>> Hab was gefunden in meinem Archiv. Das könnte die gesuchte
>> Schaltung
>> sein. 3 Poti und 2 Optokoppler.
>
> Wer hätte das gedacht! Conrad hat die Schaltung von ELO fast 1:1 einfach
> nochmals aufgelegt und ohne rot zu werden kommerziell verwertet. Und wir
> hier diskutieren über Urheberrechte!

Naja, ist schon sehr modifiziert.
Und mit elektronischer Strombegrenzung.
Nur die Linearisierung für das entladen und laden es Elko´s für die
Anfahr- und Bremsverzögerung finde ich da nicht.

Welche Schaltung funktioniert jetzt besser?
Unabhängig von der Modifizierung.

[Flip B. (frickelfreak)]

Ich erinnere mich noch dunkel an eine Anleitung für ein AC-Fahrpult,
wohl auch aus einer Zeitschrift oder Buch meines Vaters. Eingesetzt
wurden BC107/109 sowie eine Thyristortetrode, an deren verfügbarkeit
mein Nachbauversuch scheiterte. Kann jemand helfen und weiß, woher die
Schaltung kam? Würde sie gerne nochmal sehen und verstehen.  Damals
wusste ich noch nicht, dass die kleinen Reihenschlussmotoren von Märklin
auch mit DC gut laufen.
