[V] Noch ne LED 🙂

Crazy Harry OP #7788475

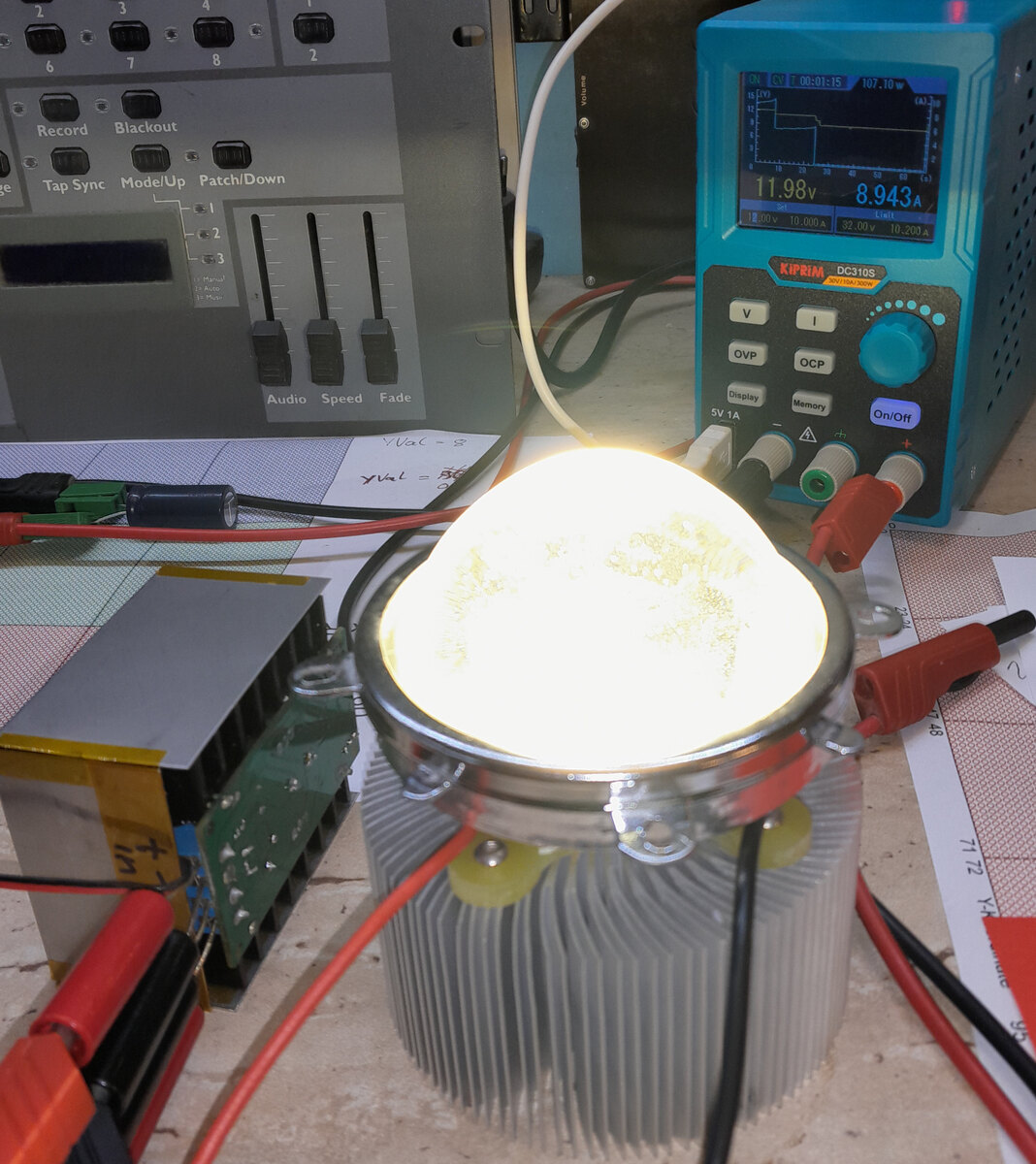

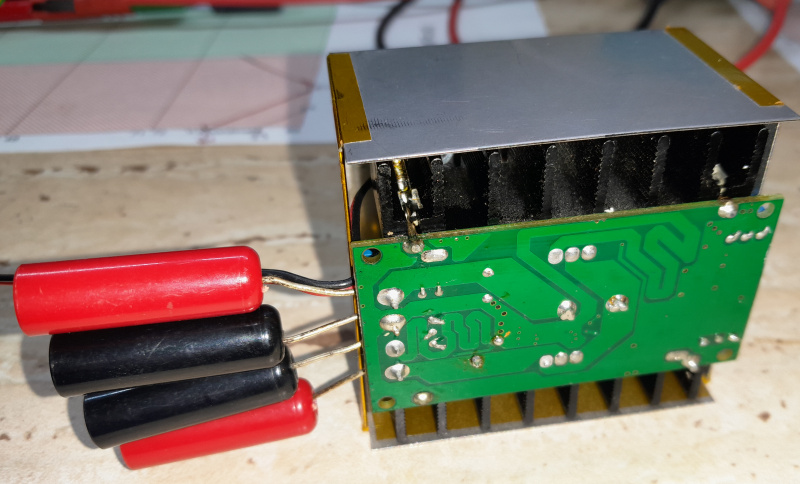

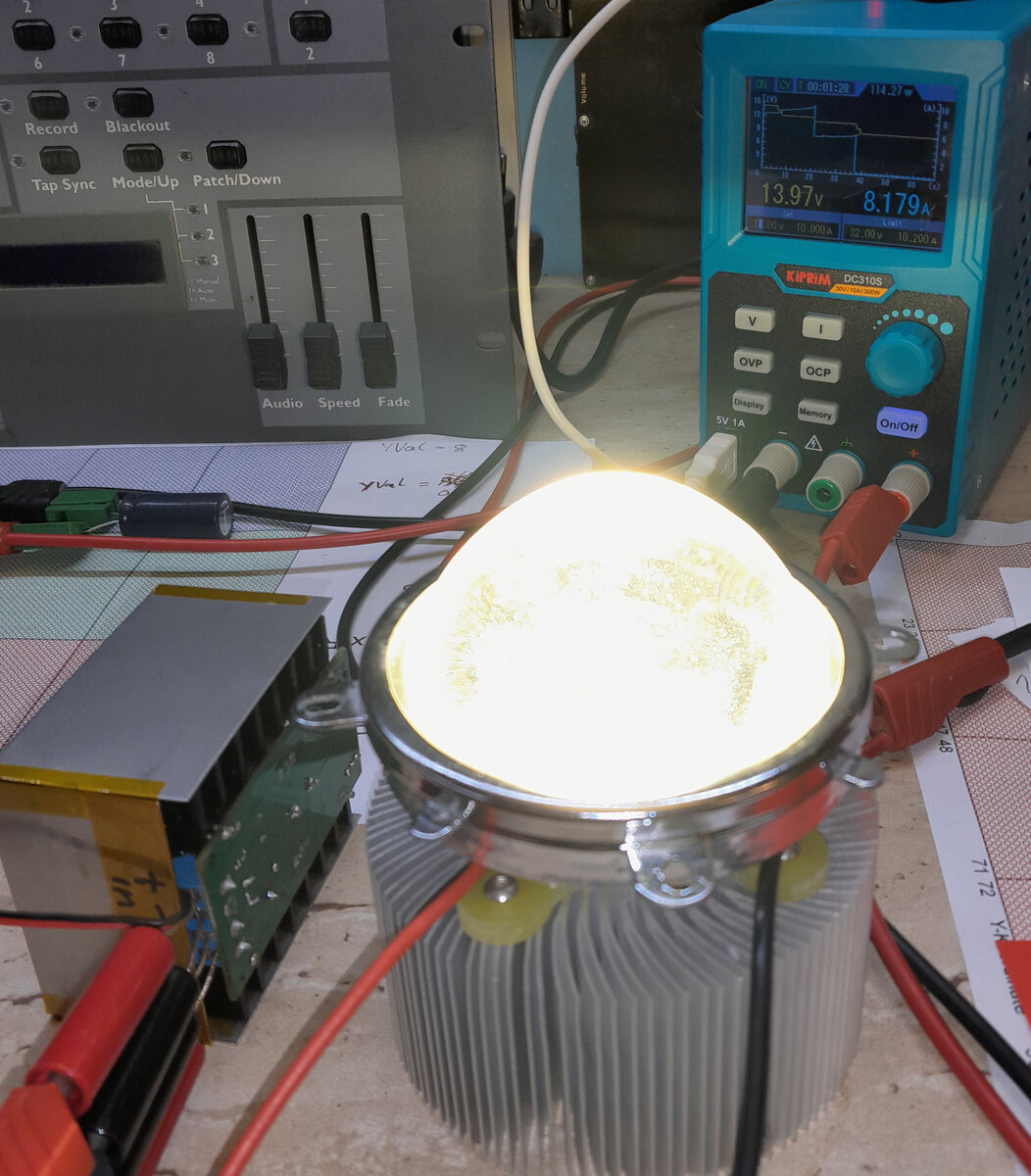

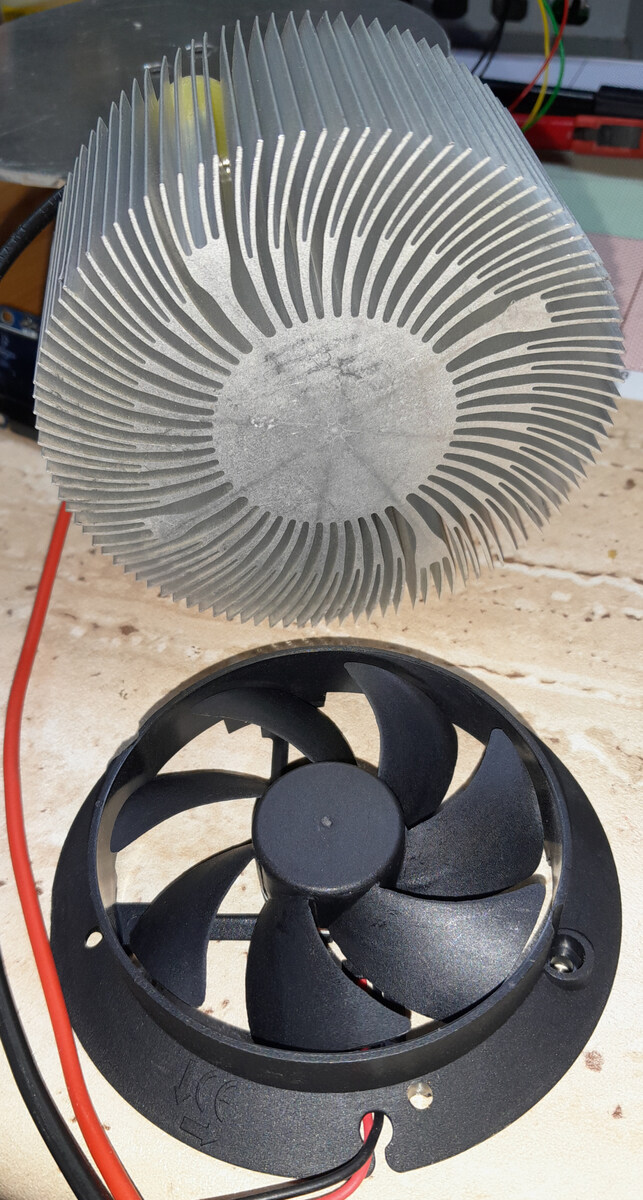

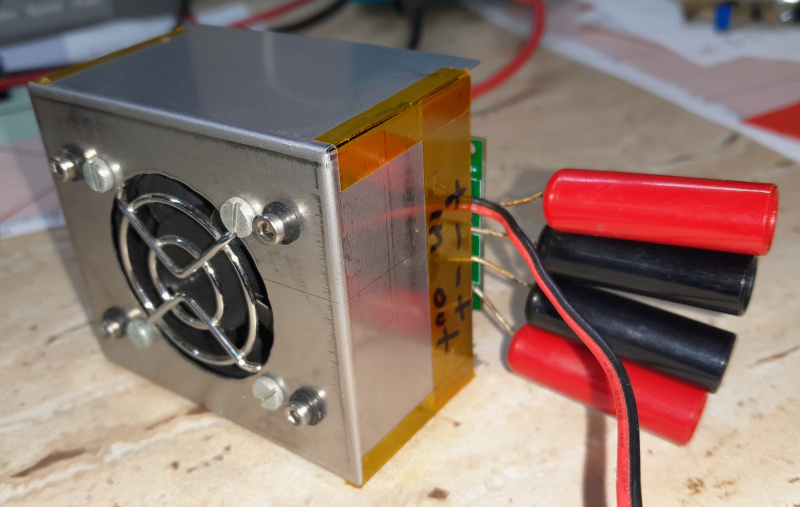

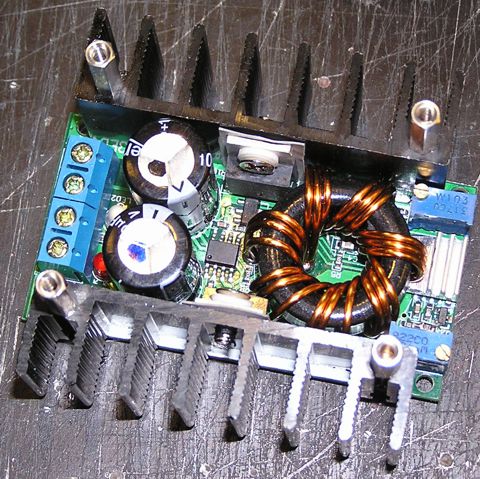

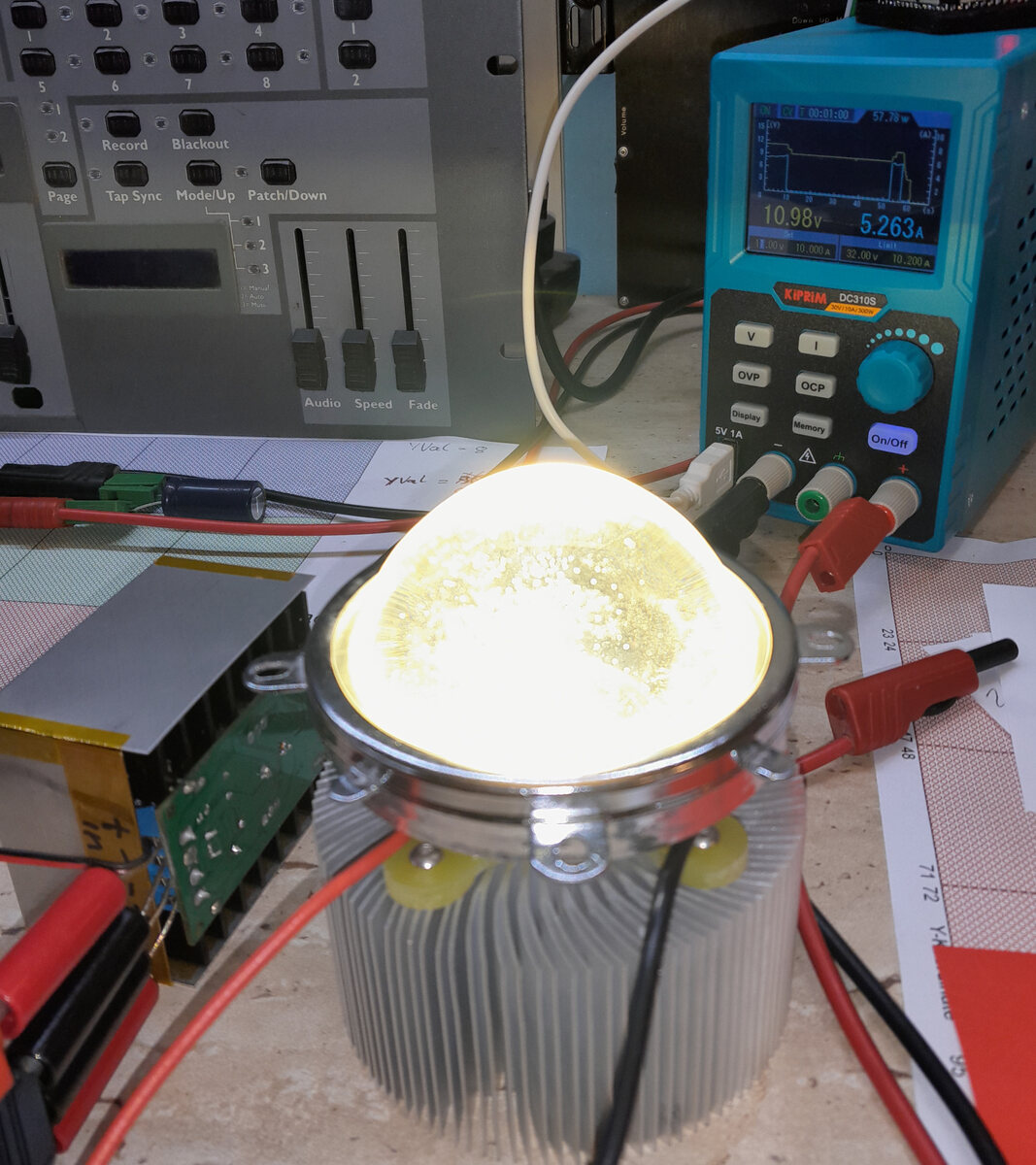

Hab noch etwas aufgeräumt und was gefunden ..... LED 100W (2.6A @ ~37V) auf rundem Kühlkörper wie abgebildet mit Reflektor, Linse, Distanzring (selber drehen lassen um den Fokus zu verbessern), runder Lüfter und Stepup-Wandler. Der China-Stepup (150W) arbeitet ab 11V, volle Leistung ab 12V (siehe Fotos LED2-1...3). Das Metallgehäuse + Lüfter am Stepup sind eigenbau. Der Lüfter muß selber angeschlossen werden (12V). Der runde Lüfter für den KK ist unverbaut und muß selber noch befestigt werden, ich wollte das immer mal machen ..... An der LED sind 2 Kabel angelötet mit Bananenstecker ohne Hülle, am Stepup 4 Bananenbuchsen.

Versand nach Wunsch, Kontakt via PM mit Mailadresse und Adresse. Preis 30€ + Paypal + Versand

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
S. Z. #7789125

Danke für den Beitrag. Genau so eine LED liegt hier auf meinem Tisch. Ohne Tyenbezeichnung. Verm. damals bei Reichelt gekauft.

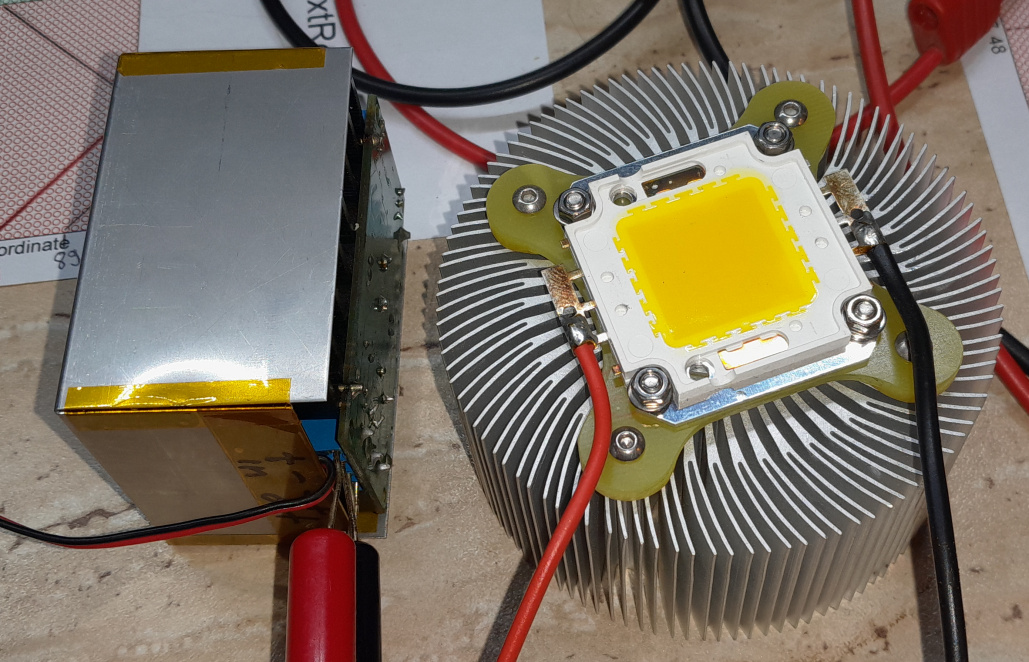

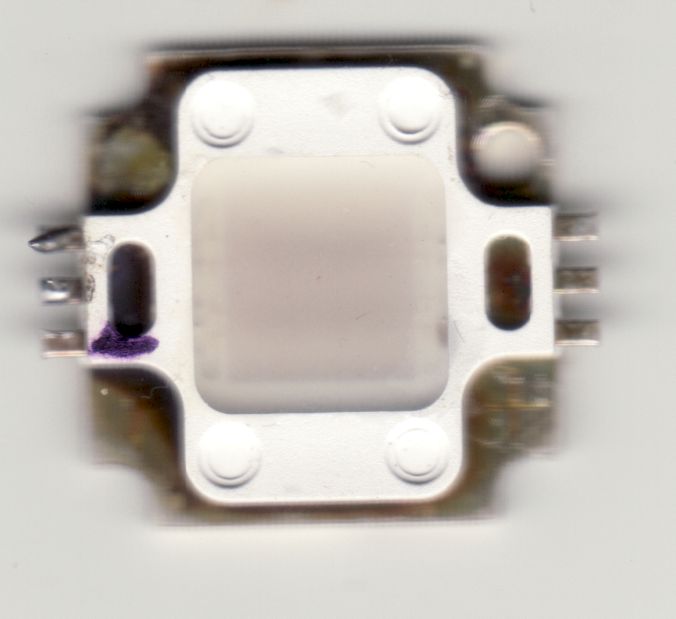

Die Anschlußbelegung ist ja aus Bild-5.jpg ersichtlich.

Die Typenbezeichnung bzw. das Datenblatt hast du nicht noch zufällig? Bei Reichelt gibt es die nicht mehr. War aber sauhell :-).

Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Crazy Harry OP #7789155

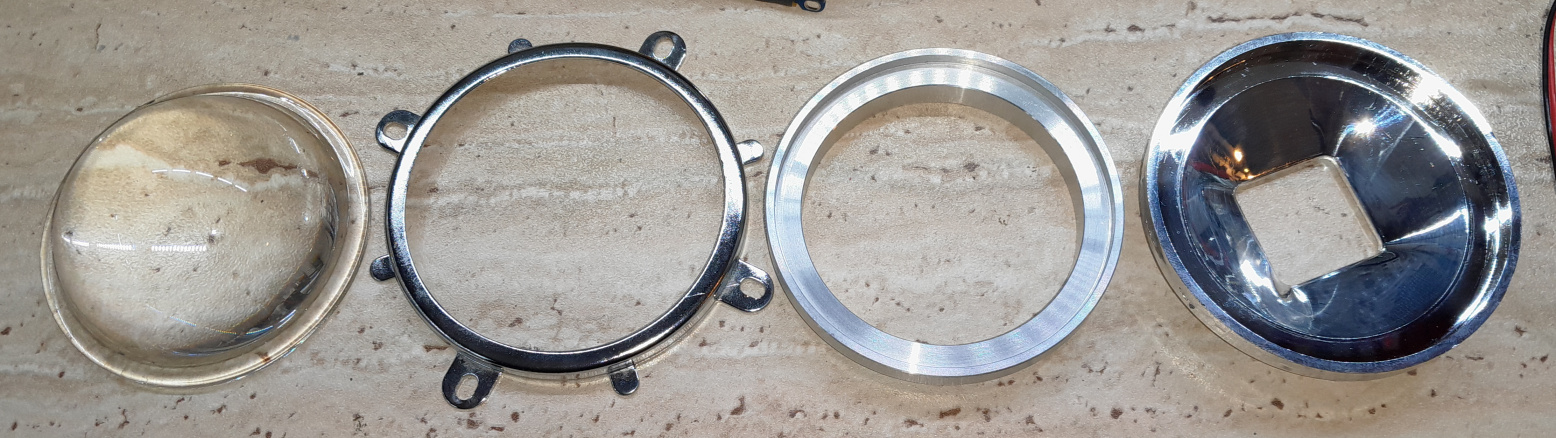

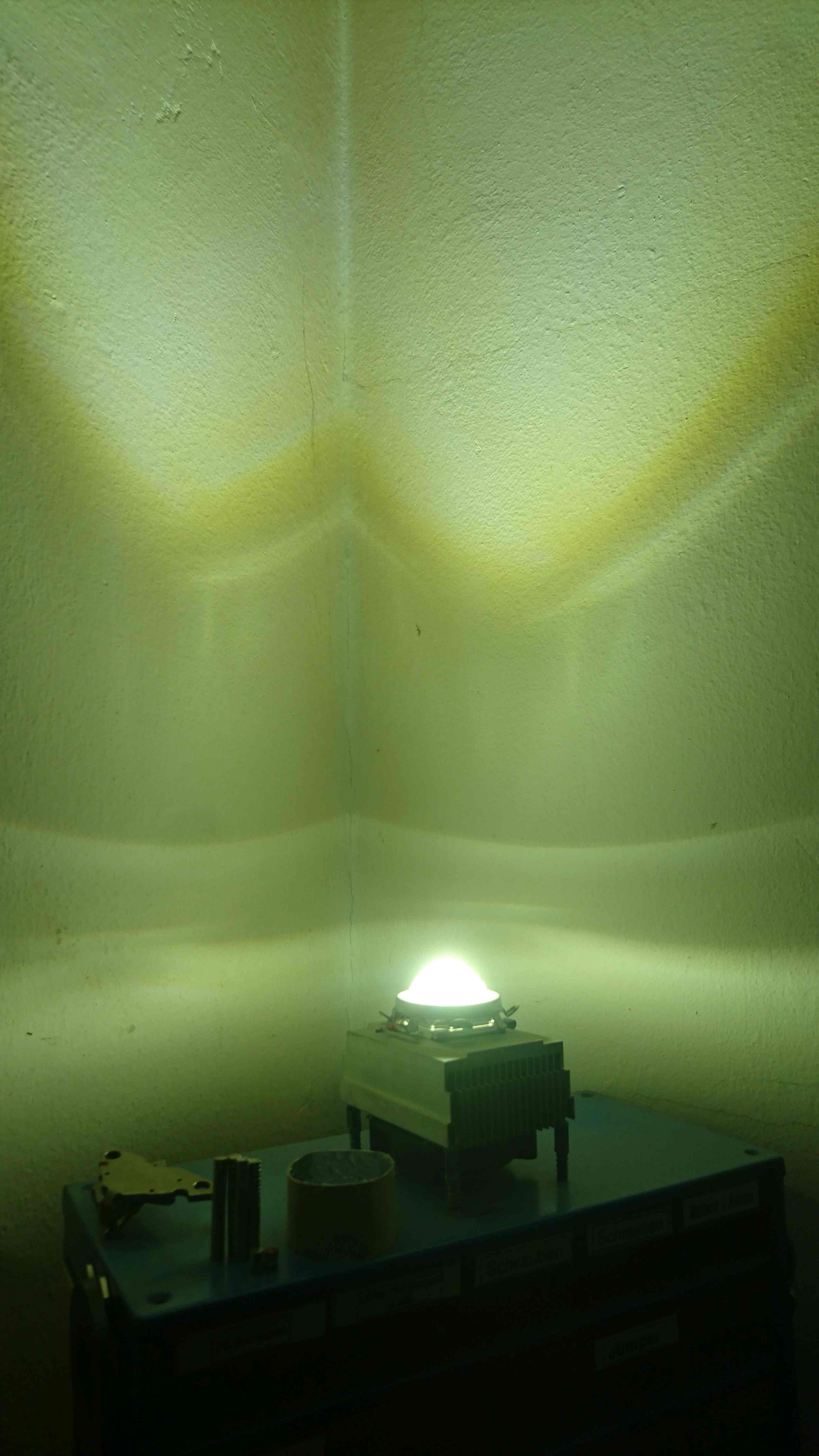

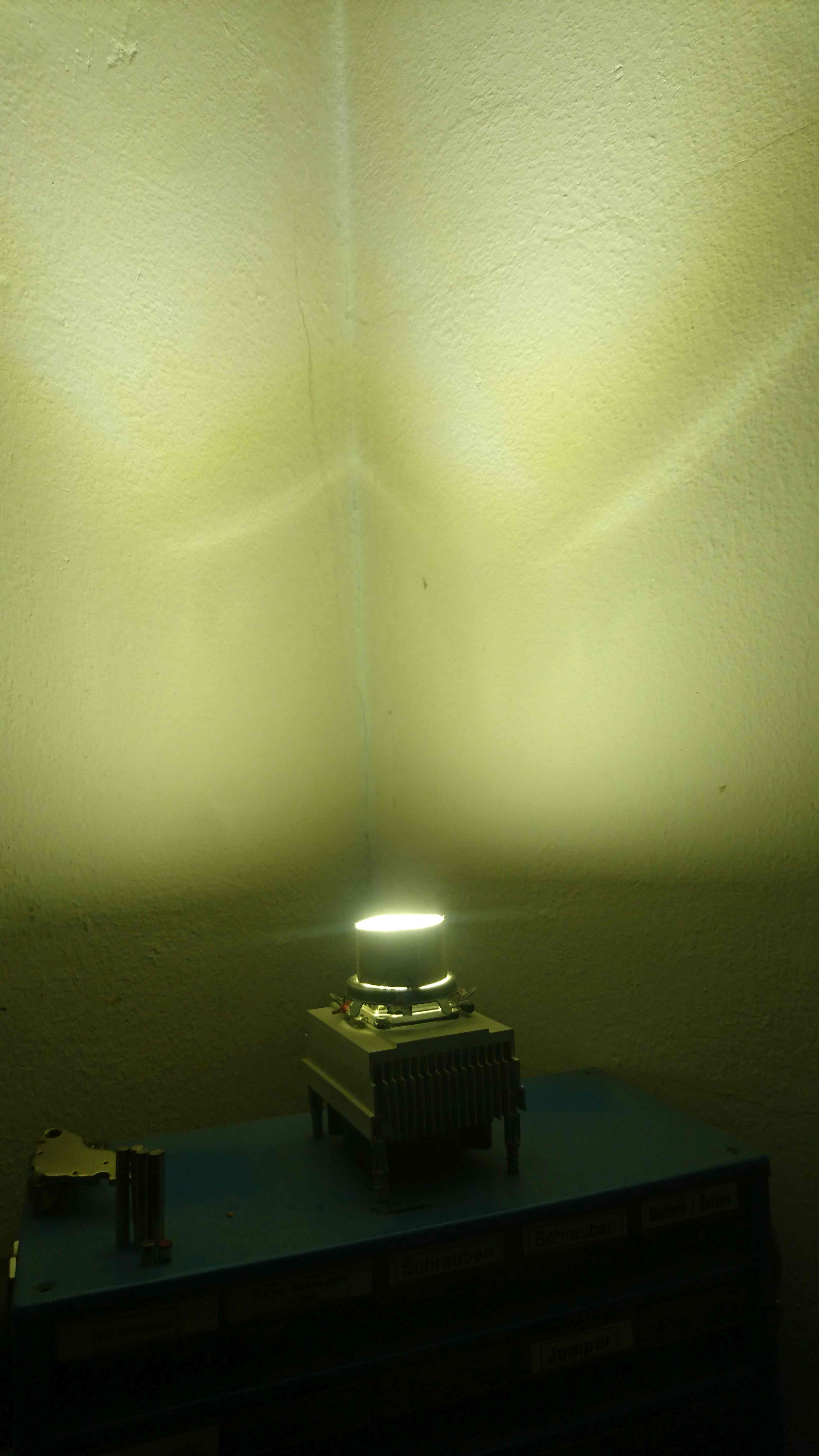

Mit dem Distanzring aus Bild LED2-4.jpg 3. von links wird der Leuchtfleck deutlich kleiner. Wird die Linse noch weiter weg platziert, wird ein Abbild der LED an die Wand projeziert. Leider ist es mir trotz Gesprächen mit meinem alten Physiklehrer nie gelungen, einen schönen Leuchtpunkt von maximal 2m Druchmesser bei 1000m Entfernung zu schaffen. Optik ist leider nicht mein Fachgebiet.

Noch etwas: Natürlich befinden sich auf der Platine des Stepup Schraubklemmen. Ich habe die Bananenbuchsen nur zu Testzwecken da angebaut.

Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Harald W. #7789161

Crazy Harry schrieb:

Wird die Linse noch weiter weg platziert, wird ein Abbild der LED an die Wand projeziert.

Tja, ein "Brennpunkt" kann nie kleiner sein, als der Ausgangspunkt

Leider ist es mir trotz Gesprächen mit meinem alten Physiklehrer nie gelungen, einen schönen Leuchtpunkt von maximal 2m Druchmesser bei 1000m Entfernung zu schaffen. Optik ist leider nicht mein Fachgebiet.

Meins auch nicht, aber ich vermute mal, da braucht man ein Objektiv mit mehreren Linsen.

Antwort Zitieren Bearbeiten Löschen Melden Danke
Crazy Harry OP #7789236

S. Z. schrieb:

Die Typenbezeichnung bzw. das Datenblatt hast du nicht noch zufällig?

Nein, sieht aber eher wie eine 10W oder 20W aus. Also ran an ein Netzteil, Strombegrenzung auf 700mA/1400mA und Spannung langsam hochdrehen. Immer wieder rechnerisch überschlagen wann deine 10W/20W erreicht sind. Ich kenne von diesen LEDs nur 2 Typen: Entweder um die 12-14V/700mA oder 27V/350mA bei 10W. 20W entsprechend doppelter Strom.

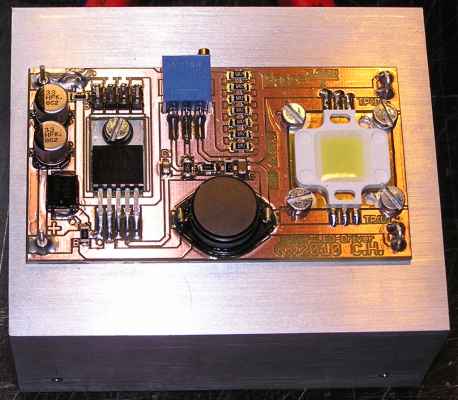

Das im Bild ist eine 20W.

Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Ben B. (Firma: Funkenflug Industries) #7789277

Leuchtpunkt von maximal 2m Druchmesser bei 1000m Entfernung

Google mal nach "Laser". Und der braucht auch ganz schön Bumms, damit man den bei 2 Meter Strahldurchmesser nach 1000m noch gut sieht. Also googelst Du auch besser gleich nach Laserschutzbrille wenn Du schon mal dabei bist - und Vorsicht, gegen einen ausreichend starken Laser nutzt die nichts, weil der sich da durchbrennt.
