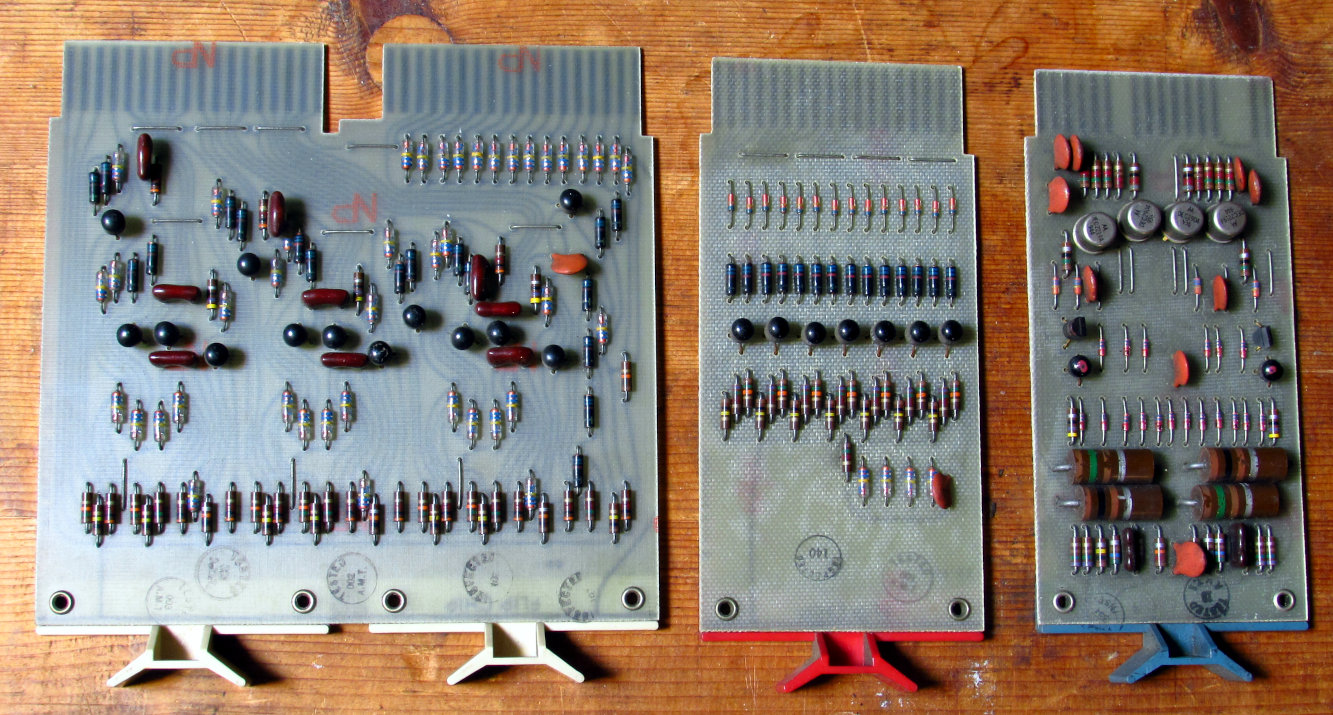

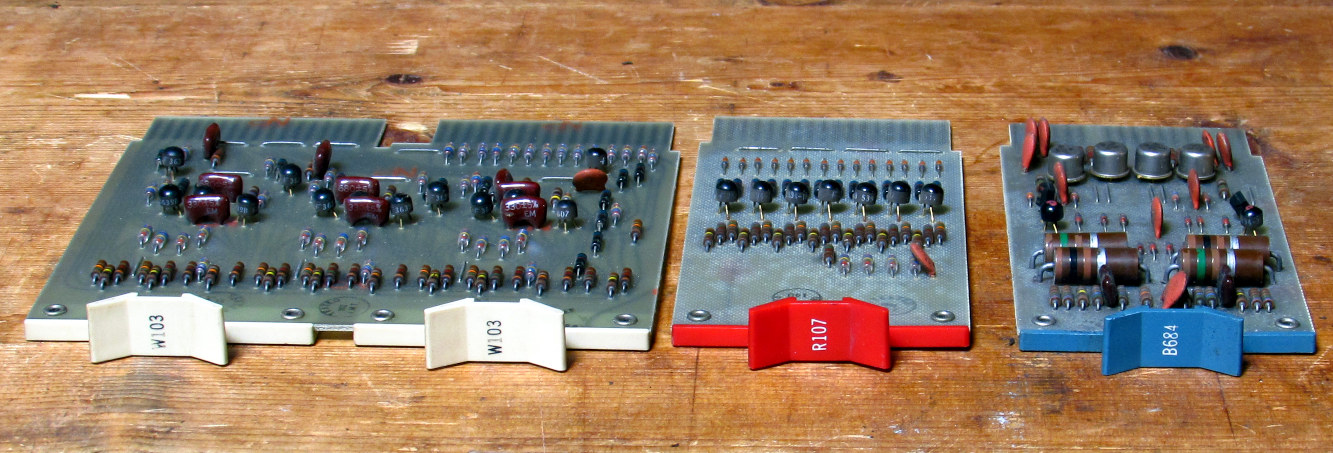

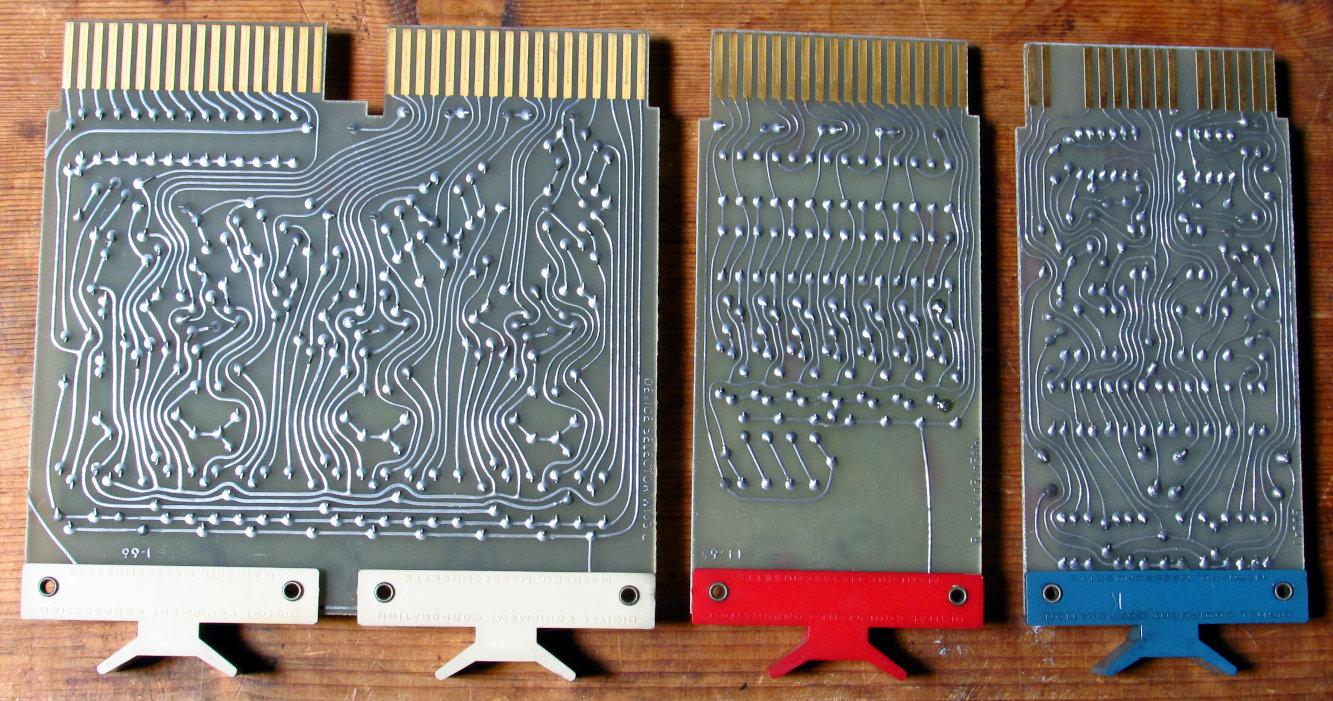

Ich wage es zwar kaum zu hoffen, aber ein Versuch kann man ja mal wagen: Ich suche etlich Flip-Chip-Module von DEC Das sind diskrete Logik-Module, die von DEC mitte der 60er bis Anfang der 70er in den PDP7, PDP8, PDP9 und PDP10 eingesetzt wurden, ich habe mal Beispielfotos von 3 Typen angehangen, damit ihr eine Vorstellung von den Platinchen habt, falls ihr sie nicht kennt. Der mittlere ist z.B. ein 7-fach Inverter, der rechte sind zwei Bustreiber-Bits Betrieben wurden die mit +10 und -15V, GND ist logisch Null, -3V ist logisch 1 In meinem Rechner fehlen leider etliche. Nachbauen geht zwar, ist bei einigen aber sehr aufwändig. Vielleicht habe ich ja das unfassbare Glück, dass einer von euch welche in der Schublade gehütet hat. Besonders wichtig wären mir: R210, R211, R212, R220, R405, B171, B360, B612, W612, W684, aber eben noch etliche andere. Falls jemand welche hat: bitte melden
https://www.kleinanzeigen.de/s-anzeige/dec-digital-logic-handbook-von-1967-platine-r302-von-der-pdp-8/2946713499-168-1772 Ist aber nur eine...
Nur mal neugierig: was hat das mit "Flip Chip" zu tun? (Ich habe meine Diplomarbeit zu einem damaligen Teilthema einer Flip-Chip-Montage geschrieben, daher wurde ich neugierig.)
Das ist einfach ein Markenname, den sich DEC damals gesichert hat. Fand wahrscheinlich irgendein Werbefachmann einprägsam. Weiter ist es nichts.
@Wolfgang: danke für den Tip. R302 habe ich genug, aber ich werde ihn mal anschreiben, vielleicht hat er noch andere. Wobei 50 Euro ganz schön heftig ist.
Der Tip von Wolfgang war super. Dank der Anzeige, die er gefunden hat, ist nun ein B360 auf dem Weg zu mir. Also Wolfgang, nochmals besten Dank!
Hallo, interessante Bauteile. [Klugscheißermodus an] Hast Du denn von den benötigten Karten die Schaltpläne oder eine Funktionsbeschreibung? Man könnte diese doch nachbauen, oder? (Wenn es so wichtig ist) Oder müssen es unbedingt Originale sein? [Klugscheißermodus aus] Jogibär
Jörg W. schrieb: > Nur mal neugierig: was hat das mit "Flip Chip" zu tun? "These board are called flip chips because some early R and S series boards used a diode resistor hybrid with flip chip bonding of the diode. This did not work well and almost all boards I have seen use discrete components." Quelle: https://www.pdp8online.com/flip-chip.shtml
Wolfgang R. schrieb: > This did not work well and almost all boards I have seen use discrete > components. :-) Aber danke für die Erklärung.
Michael J. schrieb: > Man könnte diese doch nachbauen Wozu ? Um eine PDP 9 zu bauen ? Nimm dir einen Arduino. Die hat nur museale Existenzberechtigung und dazu braucht man Originalplatinen. Zudem brauchst du schnelle Bipolartransistoren, 2N709, 2N2369/MMBT2369 und 2N5771/MMBT5571 heute unublich.
Michael J. schrieb: > Hast Du denn von den benötigten Karten die Schaltpläne > oder eine Funktionsbeschreibung? https://www.pdp8online.com/pdp8cgi/query_docs/queryb.pl?level=1b-series;id=555
Michael J. schrieb: > Man könnte diese doch nachbauen, oder? Ja, nachbauen könnte man die,und wenn alle Stränge reißen, werde ich das auch tun, aber: - ja, original ist natürlich schöner - manche enthalten spezielle Bauelemente, wie z.B. der B360. Der hat eine einstellbare Verzögerungsleitung von 20-250ns. Andere enthalten 2-3 Induktivitäten. - manche sind sehr aufwändig, der R210 z.B. ist 1 Bit des Akkumulators, mit dem Link-Bit (heute Carry genannt) brauche ich insgesamt 13 Stück, das sind insgesamt 1612 Dioden, 156 Transistoren und 832 Widerstande, Kondensatoren nicht gezählt. Der R211 ist ähnlich, da brauche ich 12. Alles machbar, wenn der Leidensdruck groß genug ist. Will ich aber vermeiden
sind diese Module in anderen Geräte einsetzbar?. ich habe schon ein paar mal R107 gesehen.
Ja, in älteren DEC Peripheriegeräten wie z.B. den DECTape Controllern TC01 und TC02 Die Module konnten damals bei DEC offiziell gekauft werden. Da konnte jeder was mit bauen. Hier mal ein Link zu einer Werbung mit ein paar Preisen: http://bitsavers.informatik.uni-stuttgart.de/pdf/dec/modules/flip-chip_ann_196411.png Wo hast du denn die R107 gesehen?
:
Bearbeitet durch User
Da ja nun schon fast 1/4 Jahr vergangen ist, erlaube ich mir mal, das wieder hochzuholen. Vielleicht sind ja neue Leser dazugekommen :-)
Ja, der hat insgesamt 9 Module zur Auswahl, keines davon brauche ich. Es gibt auch zwei Engländer, die solche Module auf Ebay verkaufen, tatsächlich sind sogar zwei dabei, die ich brauchen könnte. Aber mit Versandkosten und Zoll wird das pro Board einfach zu teuer.
der hier: https://www.ebay.de/itm/267096106428 hat mehr bei sich stehen, sieht man auf den Bildern im Hintergrund Vielleicht mal anfragen und einen guten Deal für ein Konvolut aushandeln... Gruß Sieht aber auch echt heftig aus: http://www.oldcomputers.arcula.co.uk/files/images/pdp8104.jpg wenn die Karten alle so in Massen nebeneinander stecken...
:
Bearbeitet durch User
Dennis S. schrieb: > der hier: > https://www.ebay.de/itm/267096106428 Den kenne ich sogar persönlich und war schon in seinen Hallen. Der hat solche Module nicht, nur einige der neueren M-Serie, die dann schon TTL-basiert war. Bart V. schrieb: > Vielleicht hier mal anfragen : > https://pdp-11.nl/ Die Seite kenne ich auch schon seit Jahren, er hat und interessiert aber auch nur TTL-basierte Rechner, Peripherie, Boards. Aber fragen könnte ich ja wirklich mal
