LDTR20 Radar Erfahrungen

[Guenter B. (gbl)]

Hallo,

ich bin letztens bei AliExpress auf ein Geschwindigkeitsmessradarmodul
gestoßen.
LDTR20
Hat jemand Erfahrung bezüglich der Funktionsweise und auch der
Ansteuerung des Moduls?
Ich wollte damit stationär die Geschwindigkeit von PKWs messen.
Gibt das Modul die Geschwindigkeit einfach seriell aus oder muss da noch
was konfiguriert werden?

[Rainer W. (rawi)]

Guenter B. schrieb:
> ...
> Gibt das Modul die Geschwindigkeit einfach seriell aus oder muss da noch
> was konfiguriert werden?

[Guenter B. (gbl)]

Danke

[Dieter S. (ds1)]

Das es hier bisher keine Antwort auf die ursprüngliche Frage gab: das
LDTR20 Modul gibt über die RS485 Schnittstelle bzw. über UART Tx (3.3
Volt Pegel) die Geschwindigkeit aus wenn sich etwas im Erfassungsbereich
bewegt. Das sieht in etwa so aus (Fußgänger):

V+003.9
V+003.9
V+003.8
V+003.9
V+003.8

Es wird geschätzt wohl 20 mal pro Sekunde ein Wert ausgegeben wenn sich
etwas bewegt, bei 9600 Baud. Dabei ist dann eine grüne LED an, wenn sich
nichts bewegt ist keine LED an. Es gibt noch zwei Schaltausgänge, bei
einem wird ein Signal ausgegeben dass in etwa der grünen LED entspricht,
allerdings bleibt es einige Sekunden länger an.

Negative Geschwindigkeiten (etwas bewegt sich vom Modul weg) werden
nicht erfasst.

Ein paar Versuche Zeichen an die UART bzw. RS485 Schnittstelle zu
schicken hat nichts bewirkt. Auch wurde noch nicht getestet was bei
höheren Geschwindigkeiten passiert.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Und welche Einheit ist das?

km/h wären für einen Fußgänger recht wenig (erwartet: ~5km/h) und m/s
wäre schon ein recht schneller Jogger (erwartet: 1,4m/s)

[Oliver R. (orb)]

Ben B. schrieb:
> km/h wären für einen Fußgänger recht wenig (erwartet: ~5km/h)

Da Fußgänger nach neuesten Forschungsergebnissen in der Lage sind, sich
durchaus mit unterschiedlichen Geschwindigkeiten zu bewegen und der
Sensor eine Messgenauigkeit von +-1km/h hat, würde ich sie Ausgabe in
km/h in diesen Fall für am warscheinlichsten halten.

[Dieter S. (ds1)]

Ben B. schrieb:
> Und welche Einheit ist das?

km/h so wie es auch die Beschreibung des Moduls nahelegt ("Speed
measuring range: 1 km/h...240 km/h).

Der 24 GHz Transceiver ist übrigens von Infineon (BGT24ATR11).

[Guenter B. (gbl)]

Hallo,

ich habe den Sensor zum Laufen bekommen und bei mir an der Straße mal
getestet. Die Werte dürften ziemlich passen in km/h.
Festgestellt habe ich, dass der Wert zuletzt, kurz bevor das Auto vorbei
ist, ansteigt. Ist vielleicht dem Winkel zum Auto geschuldet.

Schön wäre ein kumulierter Wert pro Messung. Das würde mir das Auswerten
und Speichern vereinfachen.

[Harald A. (embedded)]

Guenter B. schrieb:
> Hallo,
>
> ich habe den Sensor zum Laufen bekommen und bei mir an der Straße mal
> getestet. Die Werte dürften ziemlich passen in km/h.
> Festgestellt habe ich, dass der Wert zuletzt, kurz bevor das Auto vorbei
> ist, ansteigt. Ist vielleicht dem Winkel zum Auto geschuldet.
>
> Schön wäre ein kumulierter Wert pro Messung. Das würde mir das Auswerten
> und Speichern vereinfachen.

Frage doch mal an, ob man auch optional einen Abstand mit ausgeben kann,
dann könnte man das miteinander verknüpfen.

[Dieter S. (ds1)]

Harald A. schrieb:
>
> Frage doch mal an, ob man auch optional einen Abstand mit ausgeben kann,
> dann könnte man das miteinander verknüpfen.

Geht in dieser Ausführung ziemlich sicher nicht, das ist kein FMCW und
es wird nur der Doppler-Shift erfasst.

[Harald A. (embedded)]

Dieter S. schrieb:
> das ist kein FMCW

Das war die Hoffnung.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Evtl. kann man mit einer Blende den Erfassungsbereich einschränken,
dann wird das vielleicht besser.

[Harald A. (embedded)]

Hier gibt es ein ähnliches Modul, das sendet offensichtlich die gleichen
Messages wie das LDTR20. Zusätzlich sind jedoch
Konfigurationsnachrichten beschrieben, vlt. funktionieren die hier auch.
https://de.aliexpress.com/item/1005005868351958.html

Bitte nicht gleich aufgeben wegen der chinesischen Doku, dafür gibt es
z.B. Google Translate Bildübersetzung o.ä.

[Dieter S. (ds1)]

Harald A. schrieb:
> Zusätzlich sind jedoch Konfigurationsnachrichten beschrieben, vlt.
> funktionieren die hier auch.

Sehr guter Hinweis. Es sieht so aus als ob die Konfiguration mit diesen
Kommandos möglich ist, zumindest bei den ersten beiden bekomme ich das
erwartete Verhalten. Diese "anti-interference for vibration
interference" Konfiguration habe ich nicht getestet.

Das dort beschriebene Zurücklesen der Konfiguration funktioniert zwar
bisher nicht, das ist aber auch nicht wirklich wichtig.

An die Firmware kommt man leider nicht heran, das SWD Interface des dort
verbauten GD32F405 von GigaDevice ist abgeschalten.

[Torsten (to-wer)]

Hallo zusammen,
da ich seit über einem Jahr mit einer größeren Unterbrechung am gleichen
Projekt (Geschwindigkeitstafel für die "Spielstraße") arbeite, wollte
ich meine Ergebnisse hinterlassen.
Der LDTR20 lässt sich mit dem RuduTool einstellen. Das habe ich mit
einem RS485 Adapter getestet.
Ich kann nicht sagen, ob die dort eingestellten Werte dauerhaft
hinterlegt werden.
Deshalb war meine Idee, die Programmierung über die Serielle
Schnittstelle bei der Initialisierung zu übertragen. Das scheint nicht
zu funktionieren.
Später wollte ich das ganze auch als Webinterface über WLAN einstellbar
machen und ganz zum Schluss vielleicht auch noch eine Statistik der
Messungen erstellen.

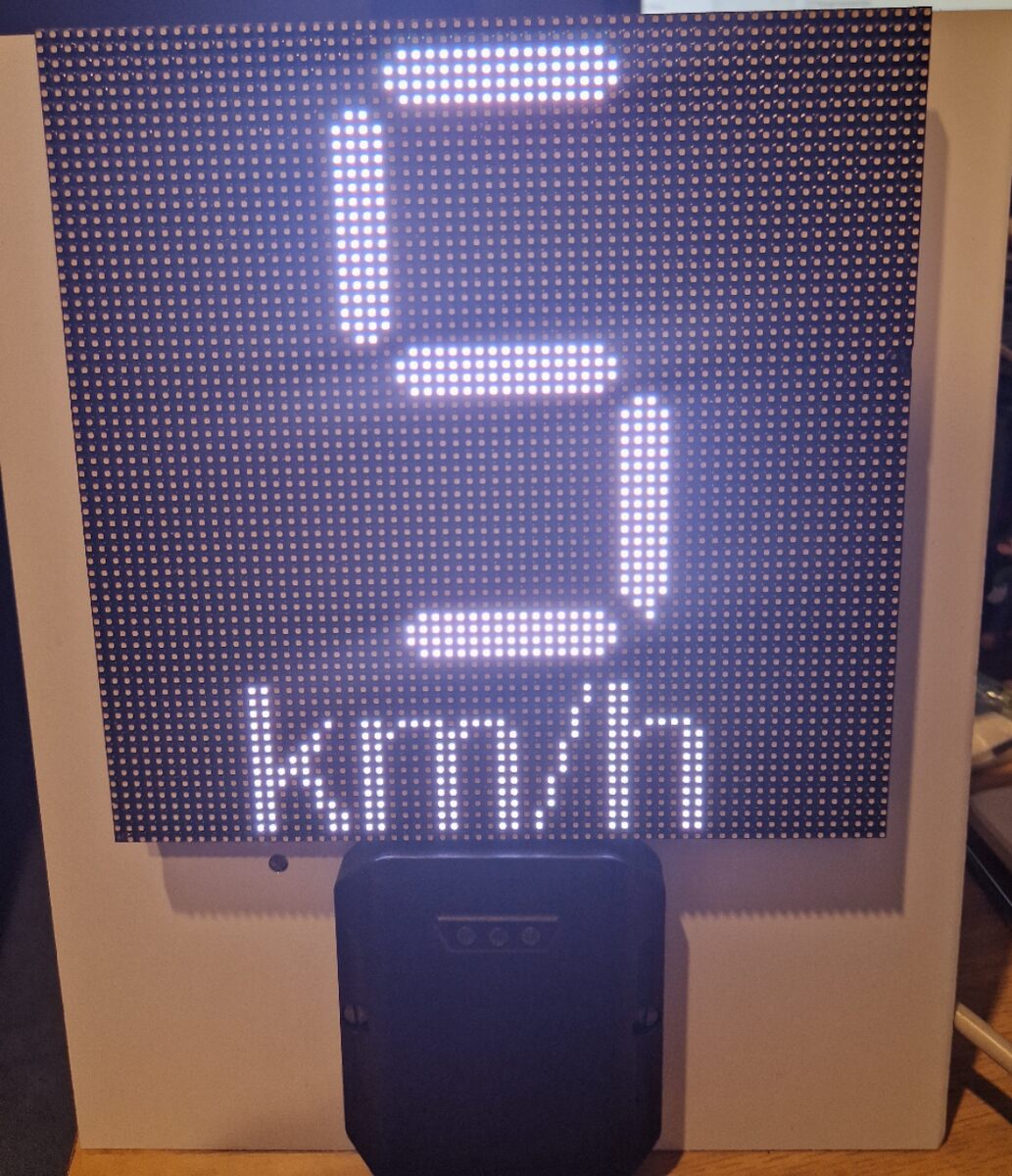

Derzeit habe ich eine funktionierende Anzeige, die ebenso wie bei
Guenther im Nahbereich höhere Werte liefert.
Hier wäre vermutlich die Entfernung (über einen zusätzhlichen Sensor)
auszuwerten und in die Messung zu integrieren.

Würde mich über einen persönlichen Kontakt freuen. Das macht es
vielleicht einfacher, gemeinsam an dem Projekt zu arbeiten.
VG Torsten
