PV: Spannung aller Module im Betrieb messen

[Norbert R. (nobsi)]

Hallo zusammen,

ich würde gerne dem MPPT des Wechselrichters in Kombination mit
Modul-Optimieren auf die Finger schauen: Also die Spannung von jedem
Modul messen (im String, also wo die Optimierer schon die Spannung
reduziert haben). Es gibt leider eine wandernde Teilverschattung, die
alle Module betrifft.

Die Messung soll nicht dauerhaft installiert werden, also Blitzschutz
und so ist kein Thema. Das ganze solle ohne größere Investitionen sein
und mit Teilen aus der Bastelkiste funktionieren.

Theoretisch kein großes Thema: Spannungsteiler an jedem Modul, einen
8-fach ADC an einem Pico W und mit MQTT die Werte ins Haus senden.
Stromversorgung mit Powerbank.

Was habt ihr da für Ideen?

Hab etwas Bedenken wegen der hohen Spannung, falls ich den Stromkreis
bei einem Modul öffne, hab ich dort die Leerlaufspannung (derzeit "nur"
350V, 8 Module in Serie, es werden aber mehr). Also die Spannungsteiler
nahe am Optimierer, zumindest die hochohmigen Vorwiderstände.

Wie komm ich überhaupt an die Leiter - ist ja alles gut geschützt und
abgedichtet. 9 Abzweiger mit Zwischensteckern bauen?

Reichen Netzspannungslitzen? Die sollten ja 400V schaffen

Überspannungsschutz vorm ADC einbauen?

Viele Grüße, Norbert

zur Info, die Hardware: 8 Halbzellenmodule mit BRC-Optimierern.
3-Phasen-WR 8kW von Deye.

[Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)]

Denke mal für das was Du herausfinden möchtest, reicht die Messung der
Spannung und des Stromes am Wechselrichtereingang und die Zellen werden
mit der IR-Kamera aufgenommen. Die Zellbereiche, die nicht richtig
arbeiten, fallen dann durch die höhere Selbstaufheizung auf.

[Michael B. (laberkopp)]

Norbert R. schrieb:
> ich würde gerne dem MPPT des Wechselrichters in Kombination mit
> Modul-Optimieren auf die Finger schauen

Kann schief gehen.

Ein String in dem an jedem Modul ein Moduloptimierer hängt macht ja
schon MPPT für jedes Modul.

Wenn jetzt der 'Verbraucher' nochmal versucht dem MPP zu bestimmen  kann
das mächtig in die Hose gehen, je nach Algorithmus.

Daher nennt ein Optimiererhersteller (Huawei) auch einen Wechselrichter
ohne MPPT als Ziel auf das Effizienzsteigerung etc. berechnet sind.

Seit dem Module gerade mal 40€ kosten, Moduloptimierer 20€ aber selbst
werbetechnisch nur 25%, real vielleicht 10%, im Vergleich mit einem MPPT
über den Gesamtstring wohl nur noch 5%. Effizienz bringen, sind sie viel
zu teuer und amortisieren sich nicht.

[Heinz R. (heijz)]

deshalb verbaut man so überteuerten Unsinn mit Optimierern usw gar nicht
erst

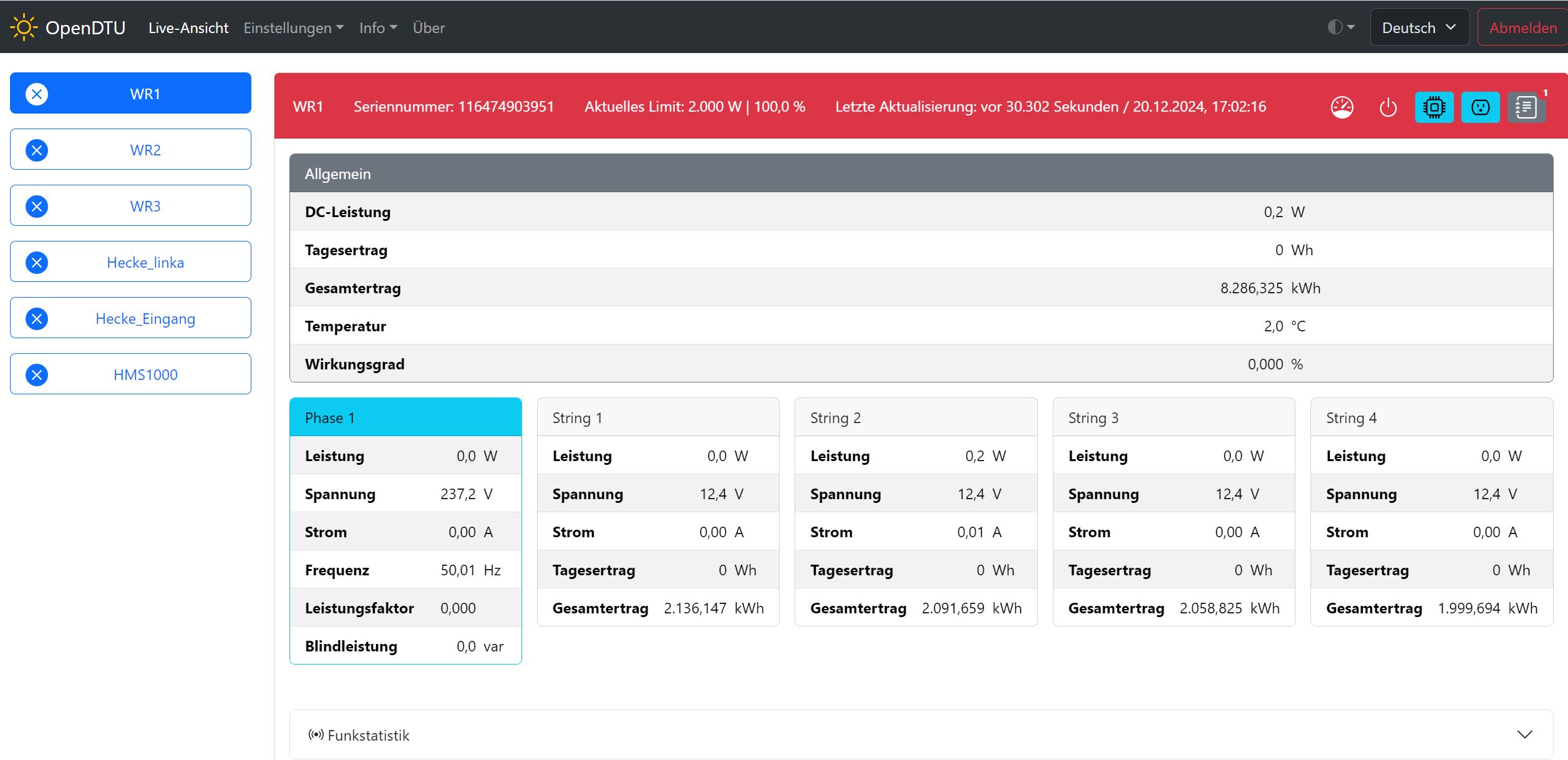

Micro-WR ist das Stichwort

[Norbert R. (nobsi)]

Ich hab schon festgestellt, die Optimierer vertragen sich nicht immer
mit dem MPP des WR. Deswegen würde ich auch gerne genauer und einen
ganzen Tag lang messen. Wenn mehr als 4 Module (von 8) mit Optimierern
ausgestattet sind, findet der WR den richtigen Arbeitspunkt nicht mehr.

Ohne Optimierer kommt der WR mit den Halbzellen-Modulen nicht so gut
klar, die liefern ja bei Teilverschattung noch den halben Strom und das
genügt dem WR manchmal. Dann sind die Bypassdioden nicht aktiviert und
der ganze String läuft mit dem halben Strom.

An sich funktionieren die Optimierer bei Teilverschattung sehr gut, die
liefern dann die halbe Leistung, manchmal auch etwas mehr.

Ich versuch grad herauszufinden, wie ich das Optimum herausholen kann
und ob ich evtl. Zusatzschaltungen bau, um ganze Module oder Optimierer
abzuschalten bzw. kurzzuschließen. Das muss sich natürlich in der
Tagesenergie bemerkbar machen, sonst spar ich mir die Bastelei.

[Rüdiger B. (rbruns)]

Norbert R. schrieb:
> Theoretisch kein großes Thema: Spannungsteiler an jedem Modul, einen
> 8-fach ADC an einem Pico W und mit MQTT die Werte ins Haus senden.
> Stromversorgung mit Powerbank.

Und der Bezugspunkt?

[Norbert R. (nobsi)]

Bezugspunkt und Masse vom MC ist der Minus-Pol vom String.
