Zeichnung Isometrie mit Eagle?

[Ralf S. (cmyk61)]

Hallo zusammen,
ich bin gerade dabei ein paar Zeichnungen für meine Wasser- und
Heizungsinstallation zu erstellen.
Hierfür habe ich mir ein paar Isometrievorlagen bei Papersnake herunter
geladen und ausgedruckt.
Nun hatte ich die Idee, dies in einem CAD-Programm zu erledigen. Da ich
mit Eagle ganz gut zurecht komme und auch schon viele Hauspläne damit
gezeichnet habe, wollte ich das mal versuchen.
Aber ehe ich mir die Arbeit machen einen Layer mit den nötigen
Rasterlinien zu erstellen meine Frage:
hat jemand eine bessere Idee und/oder gar schon das in Eagle gemacht?

Gruß
Ralf

p.s. ehe es zu Missverständnissen kommt - ja, das ist ein crossposting
zu meinem Beitrag im Elektronik-Kompendium

[Vanye R. (vanye_rijan)]

> hat jemand eine bessere Idee und/oder gar schon das in Eagle gemacht?

Ja ich hab sowas schon mal gemacht. War aber um die 2000 rum und ich war
jung und wir hatten ja nix. :-D

Also nee, es geht. Aber schoen ist anders.

Vanye

[Sebastian R. (sebastian_r569)]

Wenn man möchte, kann man das machen. Die Frage: Möchte man das machen?

[Rüdiger B. (rbruns)]

Dann doch lieber FreeCAD oder sowas.

[Re D. (Gast)]

Wozu braucht es bei einer Wassererleitungen eine Isometrie?

[Yalu X. (yalu) (Moderator)]

Mit Eagle habe ich das noch nie versucht, auch mit Inkscape nicht

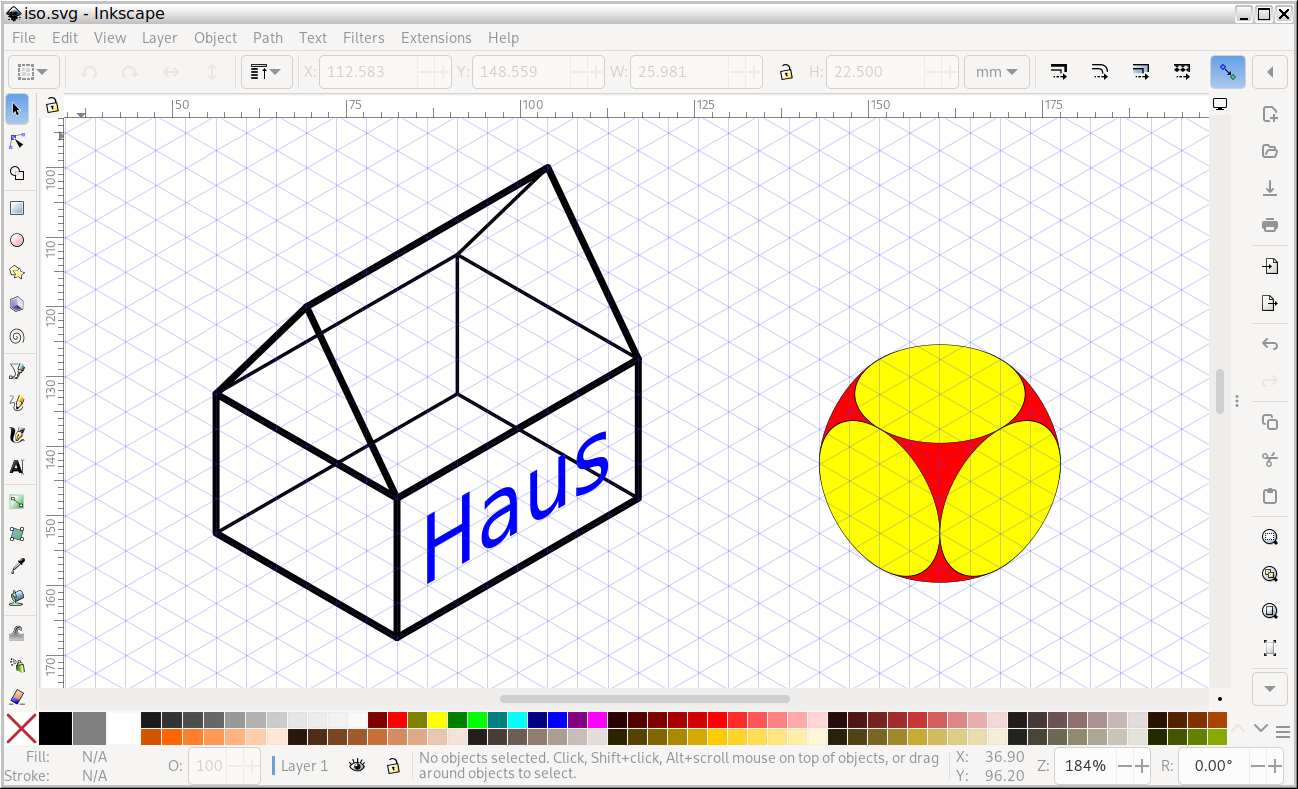

ernsthaft, aber damit geht das recht entspannt (s. Anhang).

Re D. schrieb:
> Wozu braucht es bei einer Wassererleitungen eine Isometrie?

Hast du etwa noch nie ein Dampfkraftwerk oder eine Raffinerie gebaut?

  https://de.wikipedia.org/wiki/Rohrleitungsisometrie

;-)

[Re D. (Gast)]

Yalu X. schrieb:
> Hast du etwa noch nie ein Dampfkraftwerk oder eine Raffinerie gebaut?
> https://de.wikipedia.org/wiki/Rohrleitungsisometrie
> ;-)

Ne, aber ich denke der TO auch nicht, sonst würde er hier nicht fragen.
In Wohnungsbau eher unüblich, da gibt es meist nur Grundrisse.

[Lu (oszi45)]

https://de.wikipedia.org/wiki/Isometrie_(Perspektiveart)
Braucht er das wirklich? Aufwand und Nutzen?

[Bernd B. (bbrand)]

Alte Eagle-Version?
Wenn es schon Autodesk-Eagle ist würde ich dafür doch eher Fusion360
nehmen, das ist dafür sicher besser geeignet.

[Ralf S. (cmyk61)]

Hallo Zusammen und ein frohes neues Jahr,

der Hauptaufwand bestand im Anlegen des Isometrie-Rasters. Isometrie
deswegen weil ich hier eine bessere Übersicht über die Leitungen und
Komponenten besitze.
Natürlich habe ich im Vorfeld die Installation auf Papier gezeichnet.
Klar, ein Heizungsbauer wird das alles wahrscheinlich im Kopf erstellen.
Aber es ist mein erstes Wasser/Heizungsprojekt. Den Innenausbau meines
Hauses muss geändert werden und ich muss einige Leitungen kpl. neu
legen, da sich die Hauseinführungen jetzt an anderer Stelle befinden.
Gastherme, Pufferspeicher, Anschluss für Kaminofen-Wassercassette,
Anschluss für Wärmepumpe und für Brauchwasser-Wärmepumpe müssen
zusammengeführt werden - incl. aller Regelgruppen udn Sicherheitskreise.
Da macht es Sinn alles zu planen und - so mache ich es bei meinen
Elektroanlagen - alles vernünftig zu dokumentieren. Den Zeitaufwand
hierfür halte ich für nebensächlich, zumal ich mich mit Eagle
einigermaßen auskenne. Da sind meine Recherchen für Material und
Beratung durch meinen Heizungsbauer aufwändiger. Inkscape habe ich zwar
auch aber zu wenig Routine genauso wenig wie mit Turbo-CAD.
Bei Interesse kann ich meine Zeichnung hier posten.

Gruß
Ralf

[Lu (oszi45)]

Es ist sehr erfreulich, wenn man eine gute Dokumentation der Leitungen
hat. Nur sollte diese auch die nächsten 100 Jahre regelmäßig gepflegt
werden. Da habe ich bei mancher schönen Software noch Zweifel, ob das
längere Zeit durchgehalten wird und lesbar bleibt. Manche meiner
Papier-Hausunterlagen sind 100 Jahre alt und gut lesbar. Ob dieses Jahr
noch jeder 5,25" Wordstar-Disketten lesen kann? Ein paar Blatt Papier
und Fotos sind manchmal auch ganz nützlich.

[Yalu X. (yalu) (Moderator)]

Lu schrieb:
> Ob dieses Jahr noch jeder 5,25" Wordstar-Disketten lesen kann?

Vielleicht sollte man den Jahreswechsel zum Anlass nehmen, einen Schritt
in die Moderne zu gehen, also die Dateien nach Lotus Word Pro zu
konvertieren und auf 3,5"-Disketten abzuspeichern ;-)

[Yalu X. (yalu) (Moderator)]

Ralf S. schrieb:
> Inkscape habe ich zwar auch aber zu wenig Routine

Ja, das kann ich verstehen. Wobei das bloße Zeichnen von Linienzügen
(ich entnehme dem Beispiel in deinem anderen Thread, dass die
Rohrleitungen als solche dargestellt werden sollen) und Texten (für die
Beschriftung) in Inkscape nichts ist, was viel Einarbeitung erfordert.

Mir ist Inkscape deswegen in den Sinn gekommen, weil es isometrische
Raster nativ unterstützt und du oben schriebst, dass gerade die
Erstellung des Rasters in Eagle recht aufwendig ist.

In Inkscape schaltest du das Raster einfach ein. Vorher kannst du noch
die Auflösung und ein paar andere Dinge konfigurieren (bspw. dass jede
n-te Rasterlinie etwas hervorgehoben wird). Das Raster ist endlos, d.h.
es muss nicht manuell erweitert werden, wenn die Zeichnung größer als
ursprünglich geplant wird.

Hier ist noch der Link zu deinem Thread im Elektronikkompendium, damit
nicht alles doppelt durchgekaut werden muss:

  https://www.elektronik-kompendium.de/forum/forum_entry.php?id=323508

[Ralf S. (cmyk61)]

Hi Lu,

ich bin ein Gegener des papierlosen Büros und drucke mir meine Pläne
regelmäßig aus. Am Rechner lassen sich Zeichnungen vorzüglich erstellen,
zuvor skizziere ich jedoch auf Papier. Wenn ich zufrieden bin, wird die
Doku ausgedruckt und abgeheftet.
Ich betreibe nebenher noch Ahnenforschung und all meine Transkriptionen
die ich am Rechner erstelle, werden fein säuberlich ausgedruckt und
abgeheftet.
Hier kann ich sogar den Weg gehen, alles als Buch zu binden und einem
Archiv zu überlassen. Das macht natürlich bei einer Hausinstallation so
keinen Sinn.

lg
Ralf
