Ich brauch' mal externen Input.

[Hans-Peter (robotechie)]

Hallo Miteinander!

Ich brauche heute mal die Hilfe der Community: ich habe hier ein mir
unbekanntes SMD-Bauteil (3 Pins; SOT23), dessen Marking ich nicht
decodiert bekomme: -B_Y (so steht es drauf).
Es wird sich vermutl. um einen Transistor handeln, aber um welchen?

Der kleine Kerl ist wohl Teil einer Schaltung um einen 4485 und damit
ein Teil des Netzteils eines Class-D-Verstärkers (TPA3100D2; HQTFP) mit
differentiellen Eingängen.
Ich vermute mal ein Teil der Bootstrapschaltung.

Das Netzteil läuft derzeit nicht an, obwohl an seinem Eingang 230V
anliegen und die Dioden und Schalttransis auch meßtechnisch i.O. sind.
Es sind keine optisch defekten Bauteile auf dem Board erkennbar.
Meßtechnisch sind bisher alle Kondensatoren (ein bereits bekannter
Schwachpunkt bei diesem Gerät) überprüft und bei Abweichungen >10%
getauscht worden.

Alle Dioden (auch Gleichrichter prim. & sek.) sind überprüft und i.O.

Alle Transistoren sind überprüft und i.O. mit dieser einen Ausnahme.

Ein Großteil der Widerstände sind auch bereits überprüft und bisher i.O.

An den FAULT-Pin des TDA komme ich leider nicht dran, da der so mit
Bauteilen zugebaut ist, das ich fürchte, da einen KS zu erzeugen und
noch mehr Schaden zu produzieren.

Ich bekomme nur dann überhaupt bei dem Bauteil Meßwerte angezeigt, wenn
der positive (spannungsführend; 2V5) Pin des Meßgeräts an den oberen
linken Pin des Bauteils geht und der negative unten den mittleren Pin
kontaktiert.

Dann stehen instabile 1V5xy im Display, wobei x=2-4 und y=3-9.
Bei allen anderen Kombinationen zeigt das Meßgerät 0 an.

Schaltbild des Geräts habe ich bisher vergeblich gesucht, im 84seitigen
SM ist der leider nicht vorhanden, genau so wenig wie eine BOM.

Kennt jemand hier dieses SMD-Bauteil und teilt dieses Wissen?

MfG  HPD

[H. H. (hhinz)]

Foto? Und auch eines der Einbausituation.


Hans-Peter schrieb:
> 4485

??

[Hans-Peter (robotechie)]

Hallo HH!

Danke für Deine Reaktion.
1. 4485=flasch -> 4435 (Tippfehler, sorry!)

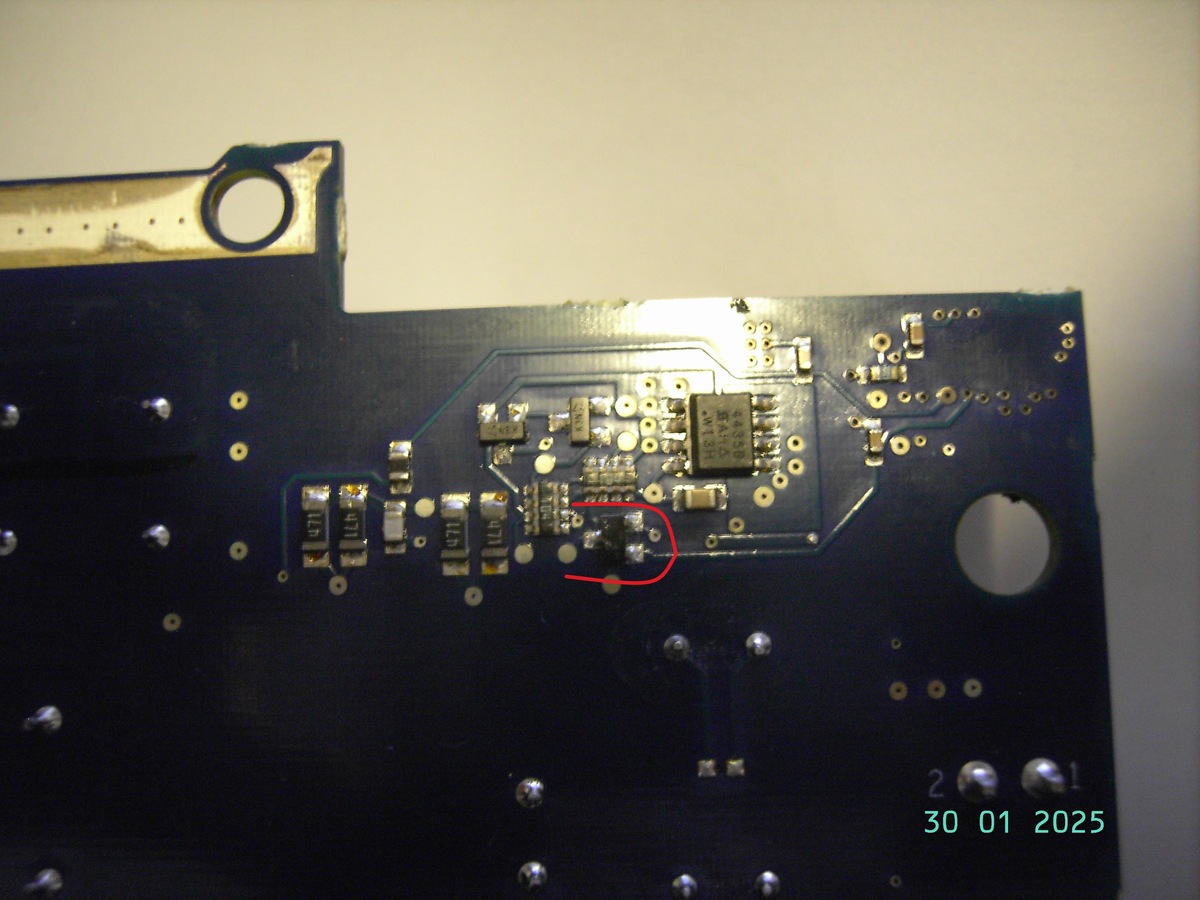

2. Bild im Anhang (Sorry, bekomme es nicht besser hin)

MfG  HPD

[H. H. (hhinz)]

Hans-Peter schrieb:
> 1. 4485=flasch -> 4435 (Tippfehler, sorry!)

Si4435BDY


> 2. Bild im Anhang (Sorry, bekomme es nicht besser hin)

So wird das nichts.

[Gerald B. (gerald_b)]

H. H. schrieb:
>> 2. Bild im Anhang (Sorry, bekomme es nicht besser hin)
>
> So wird das nichts.

Versuches mal, das zu fotografierende Bauteil mit einer LED-Taschenlampe
aus verschiedenen Winkeln anzuleuchten. Neben Reflektion von oben auch
mal parallel zum Gehäuse beleuchten. Wärenddessen weiter aufs
Kameradisplay gucken, so bekommt man recht schnell mit, was zielfühend
ist.

[Hans-Peter (robotechie)]

Den 4435 kenne ich mittlerweile zur Genüge, aber der kleine, rot
markierte links unterhalb mit dem Marking -B_Y ist der große Unbekannte.
Kann jemand hier helfen den zu identifizieren?

MfG  HPD

[Hans-Peter (robotechie)]

@Gerald: Danke für den Input, aber ich habe nicht mal ein einfaches
Kamerastativ und mit 64 Lenzen auf dem Buckel ist die Hand leider auch
nicht mehr so ruhig...

Aber andere Frage: kannst Du was zur Identifizierung beitragen?

MfG  HPD

[H. H. (hhinz)]

Hans-Peter schrieb:
> @Gerald: Danke für den Input, aber ich habe nicht mal ein einfaches
> Kamerastativ und mit 64 Lenzen auf dem Buckel ist die Hand leider auch
> nicht mehr so ruhig...

Mehr Licht!

[H. H. (hhinz)]

Hans-Peter schrieb:
> Den 4435 kenne ich mittlerweile zur Genüge,

Aber ihn richtig zu nennen klappt nicht?

[Hans-Peter (robotechie)]

Es geht nicht um den 4435! Das es sich dabei um einen P-Kanal MOSFet
handelt steht außer Frage. Was also soll diese sinnlose Frage nach der
Benennung dieses Bauteils?

Es geht um das kleine, markierte Teil nebenan mit der Aufschrift -B_Y.
Was ist das für einer?

MfG  HPD

[H. H. (hhinz)]

Machs gut.

[Mario M. (thelonging)]

H. H. schrieb:
> Mehr Licht!

Berühmte letzt Worte. 😂

[Hans-Peter (robotechie)]

Ach ja, ich vergaß: diverse SMD-Codebooks habe ich natürlich schon
längst durchsucht und auch https://smd.yooneed.one hat das Ding leider
nicht gefunden.

Deshalb habe ich gehofft, das die hier geballte Schwarmintelligenz mir
helfen kann.

MfG  HPD

[Hans-Peter (robotechie)]

@HH: Welche Information erhoffst Du dir aus einem Bild (so klar und
scharf es auch sein mag) zu bekommen, die nicht bereits im Text
vorhanden ist?

MfG  HPD

[H. H. (hhinz)]

Beitrag "Re: Ich brauch' mal externen Input."

[Julian L. (rommudoh)]

Hans-Peter schrieb:
> aus einem Bild

Ein Bild sagt mehr als tausend Worte.

[Jörg R. (solar77)]

Hans-Peter schrieb:
> @HH: Welche Information erhoffst Du dir aus einem Bild (so klar
> und scharf es auch sein mag) zu bekommen, die nicht bereits im Text
> vorhanden ist?

Meine Güte, liefere doch einfach so ein scheiss Foto. Oder reicht es bei
Dir dafür genauso wenig wie für eine vernünftige Titelzeile😫

In der Zeit in der Du hier unnötig über den Sinn diskutierst hättest Du
es schon längst machen können.

PS: Du suchst Hilfe..nicht wir.

[Sherlock 🕵🏽‍♂️ (rubbel-die-katz)]

Mieser Titel, mieses Foto = Die Frage ist ihm wohl micht wichtig

[Carypt C. (carypt)]

du brauchst verteiltes licht, eine lampe an die decke zu richten gibt
schon besseres streulicht, auch die reflektionen sind dann nicht so
doll. oder stell vor die lampe ein transparentes blatt papier. es ist
schwierig.
der hinz muß das sehen, sonst kann er die schriftzüge buchstabenform ...
nicht einordnen

[Christian M. (christian_m280)]

Carypt C. schrieb:
> hinz muß das sehen

Hinz ist schon weg - verständlich!

Gruss Chregu

[Carypt C. (carypt)]

es war aber noch nicht EOT

[Frank L. (hermastersvoice)]

dafür aber EOH...

[Otto K. (opto_pussy)]

Julian L. schrieb:
> Ein Bild sagt mehr als tausend Worte.

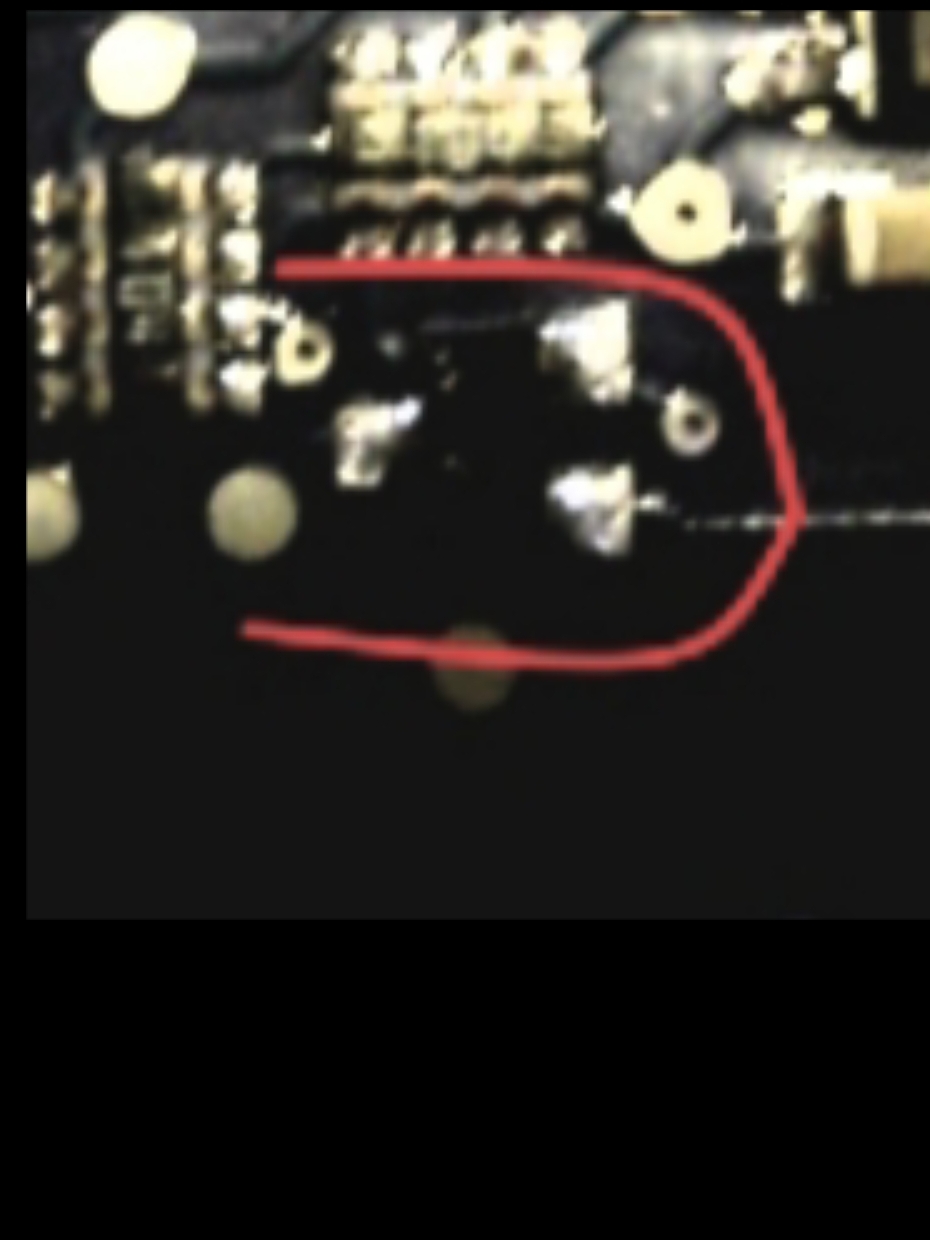

Jawoll, und deshalb habe ich das gesuchte Teil im Bild mal deutlich
