Forum: Mikrocontroller und Digitale Elektronik Versorgungsspannung und Output 6N138


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Dennis D. (schwebo)


Lesenswert?

Ich habe einen Optokoppler 6N138, den ich gerne in einer
MIDI-In-Schnittstelle einsetzen möchte. Am Ausgang brauche ich 3,3V und
im Datenblatt lese ich bei Output Voltage und Supply Voltage -0.5 .. 7
V. Das klingt doch erst mal gut. Hier wird das auch so gemacht:
https://www.samplerbox.org/article/midiinwithrpi

In diesem Artikel, dem ich eher vertrauen würde, heißt es aber: "..
6N138, die allerdings eine Versorgungsspannung von 5 V voraussetzen".

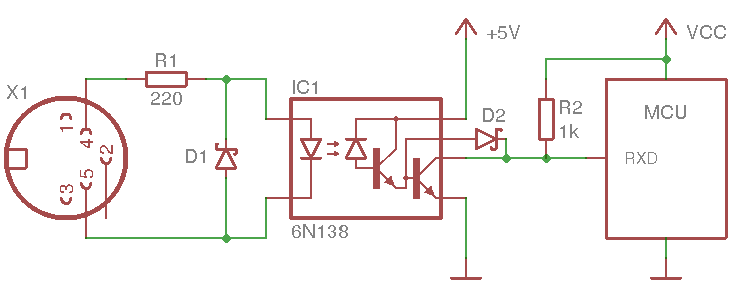

https://www.mikrocontroller.net/articles/MIDI#Empf%C3%A4nger

Geht das also mit den 3,3V oder nicht?

Viele Grüße!

von Peter D. (peda)


Lesenswert?

Da ist ja nur die Fotodiode und eine Darlington Schaltung drin.
Ab ~2V sollten die leiten.
Nimm statt des 1k einen 680R Pullup an 3,3V.

von Jens G. (jensig)


Lesenswert?

Dennis D. schrieb:
> im Datenblatt lese ich bei Output Voltage und Supply Voltage -0.5 .. 7

Das sind die Absolute maximum ratings

> In diesem Artikel, dem ich eher vertrauen würde, heißt es aber: "..
> 6N138, die allerdings eine Versorgungsspannung von 5 V voraussetzen".

Ich würde dem dagegen nicht vertrauen, denn das ist Blödsinn. Der würde
auch mit 2V schon funktionieren, gibt dann bloß keine TTL-Pegel mehr
aus, sondern zwangsläufig eben nur kleinere.

: Bearbeitet durch User
von Dennis D. (schwebo)


Lesenswert?

Danke für die Tipps!
LG Dennis

von Clemens L. (c_l)


Angehängte Dateien:

Lesenswert?

Das Datenblatt garantiert korrekte Funktion nur mit 5-V-Versorgnug an
Pin 8, aber ein Open-Collector-Output kann auch andere Spannungen
ausgeben. Siehe https://electronics.stackexchange.com/a/288481/29811.
