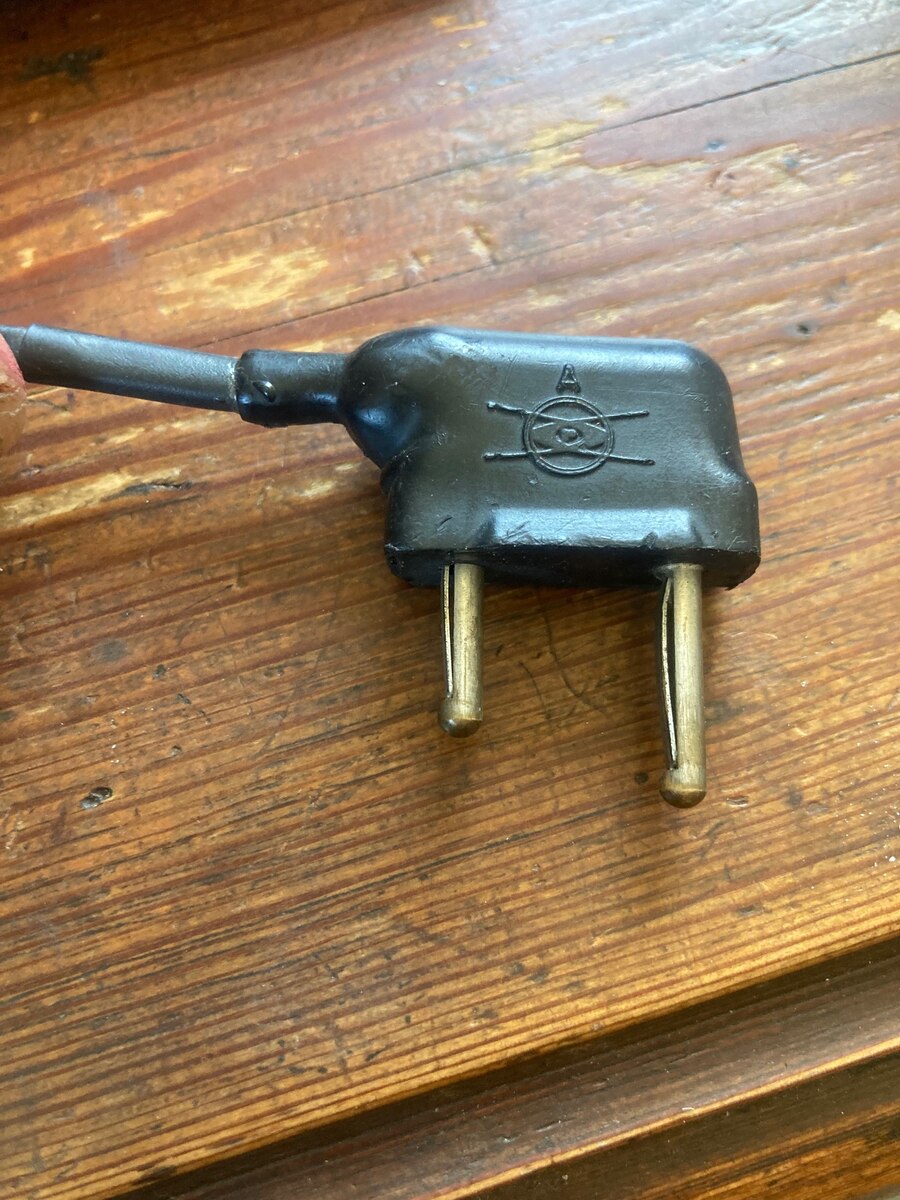

Hallo, ich suche den abgebildeten Stecker für ein Pfitzner Funkgerät. Die Pins haben 4mm, Abstand ist 19mm. Kennt jemand den Hersteller? Die unterschiedliche Tiefe ist so "ab Werk" - ich schließe allerdings nicht aus, dass dies vom Gerätehersteller gemacht wurde um ein verpolen auszuschließen. viele Grüße Marcus
Angehängte Dateien:
-
240 KB
Das sind eingespritzte Bananenstecker. Der Kurze sieht aus wie eingedrückt. Ist, bzw war, wohl was Kundenspezifisches.
Danke. Tatsächlich ist der eingedrückte so original. Alle sind so bzw in der Ersatzteilliste steht Kabel mit Stecker mit 2 4mm Kontakten mit unterschiedlicher Länge. Viele Grüße Marcus
zur Firmengeschichte: https://www.cryptomuseum.com/manuf/pfitzner/ https://www.radiomuseum.org/m/teletron_d_de_noindex_1.html Aber so einen Stecker sehe ich auf keinem Foto.

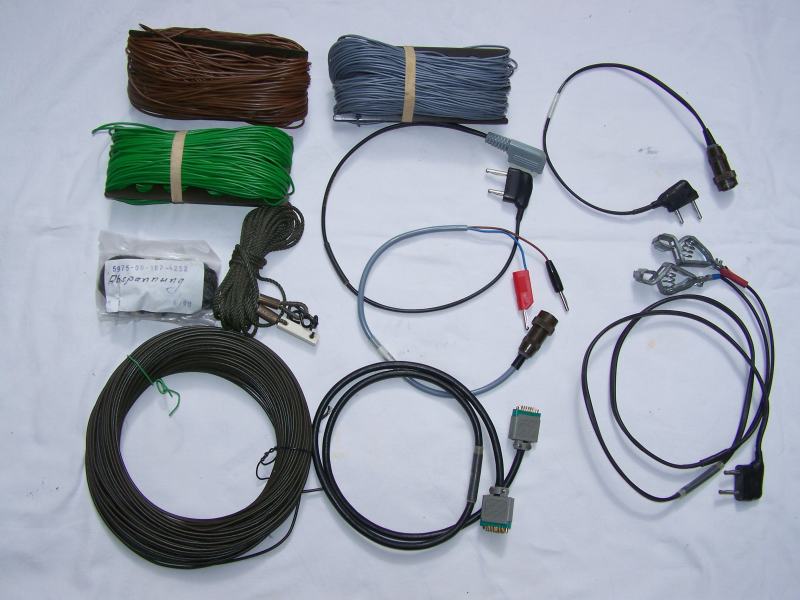

Hallo, hier sieht man die. Beim Cryptomuseum fehlen die Stecker/Kabel beim SP20. Viele Grüße Marcus https://greenradio.de/b4/b_sp20_17.jpg
Streng geheime Geräte für Geheimagenten: https://www.cryptomuseum.com/spy/sp20/index.htm https://www.cryptomuseum.com/spy/index.htm https://greenradio.de/kp1p.htm SP 20: Spionagefunkgerät, 2 .. 24 MHz, Mitte 70er Jahre, 25 W https://greenradio.de/htm2/sp20.htm
Muss es ein Original sein? Mit einem 3D-Drucker und ein paar Bananenstecker-Innereien wäre das schnell erledigt ..
Marcus C. schrieb: > ich suche den abgebildeten Stecker für ein Pfitzner Funkgerät. Die Pins > haben 4mm, Abstand ist 19mm. Also 4mm Stecker mit 19mm Anstand war Standard in der Röhrenära, hat sich bis heute beim Eurostecker gehalten gibt es noch als Kurzschluss(Verbindungs)stecker. Aber mit unterschiedlichen Stiftlängen sicher nicht. Christian E. schrieb: > Mit einem 3D-Drucker und ein paar Bananenstecker-Innereien wäre das > schnell erledigt .. Sogar ohne 3d Drucker. Einfach in ein Plastikteil 2 Löcher bohren. Je nach Bananenstecker dann einkleben oder im Querloch verstiften.
Es gibt Bananenstecker mit Gewindeansatz: https://media.distrelec.com/Web/WebShopImages/landscape_large/3-/02/4021323-02.jpg Zwei davon könnte man in ein 3d-gedrucktes Gehäuse einsetzen, das auch den Versatz in Z-Richtung berücksichtigt.
Erstmal vielen Dank für die Tips. Für die Funktion sind die Stecker nicht erforderlich. Ich will das allerdings soweit originalgetreu wie möglich wiederherstellen und hoffe auf eine Quelle für das Originalteil. Die org. Stecker sehen allerdings tatsächlich so aus, als wenn der kürzere Pin pragmatisch custom made mit dem Heißluftfön hergestellt wurde. Viele Grüße Marcus
Marcus C. schrieb: > Ich will das allerdings soweit originalgetreu wie möglich wiederherstellen Ein Streifen Pertinax mir zwei Löchern, zwei 4mm Stecker mit Innengewinde, https://www.conrad.de/de/p/staeubli-sa404-messerleiste-stecker-gerade-stift-o-4-mm-messing-1-st-730896.html eine Distanzhülse. Alles mit schwarz eingefärbtem Sugru oder Knetepoxy ummanteln. Allerdings fehlt das Logo. Wenn es mit der vor 50 Jahren verbreiteten Bogenfeder sein soll, vielleicht spendet hier jemand zwei alte Stecker zum Umbau.
Das hörts sich schon mal gut an - das Symbol ist bekannt. Ist das irgendwie eine bekannte Firma oder nach was muss ich genau suchen um diese alten Stecker zu finden? Viele Grüße Marcus
> das Symbol ist bekannt. Ist das irgendwie eine bekannte Firma
MC = Multi-Contact von Stäubli aufgekauft
man kann noch bei Pomona schauen, die haben auch viel 19mm (3/4")-Zeug.
Torsten B. schrieb: > MC = Multi-Contact Das Symbol im Bild am Anfang des Threads soll für "MC" stehen? Echt jetzt?
Nein, aber das des Bildes im Beitrag vor mir. Link zu Pomona: www.pomonaelectronics.com
Torsten B. schrieb: > aber das des Bildes im Beitrag vor mir. Da ist kein Bild. In diesem gesamten Thread ist ein einziges Bild enthalten. Meinst Du den Conrad-Link?
Beitrag #7858443 wurde vom Autor gelöscht.
Angehängte Dateien:
-
4,5 KB
> In diesem gesamten Thread ist ein einziges Bild enthalten. Und was ist das IMG_8884.jpg im ersten Beitrag des ThreadOpeners? Irren in menschlich. Ja, den Conrad-Link auf den Stäubli meine ich, tut mir leid, ich antworte hier gerade nebenbei und konzentriere mich auf eine andere Arbeit. Habe mal das Logo nachgebildet, aber eine Bildersuche hat bisher nichts gefunden. Ist der Knubbel im Zentrum ein P (für Pfitzner) oder r? Edit: eher nicht, hier findet man etwas zur Firmengeschichte Teletron, heute Ascom: https://www.klaus-paffenholz.de/bos-funk/teletron.html Das mutmaßliche P könnte auch von Pomona stammen. https://de.wikipedia.org/wiki/Pfitzner_(Begriffskl%C3%A4rung): Heinrich Pfitzner GmbH, Frankfurt/Main, war ein Hersteller von kommerziellen Funkgeräten Leider noch kein Eintrag (Lemma) vorhanden (red link).
:
Bearbeitet durch User
Angehängte Dateien:
-
240 KB

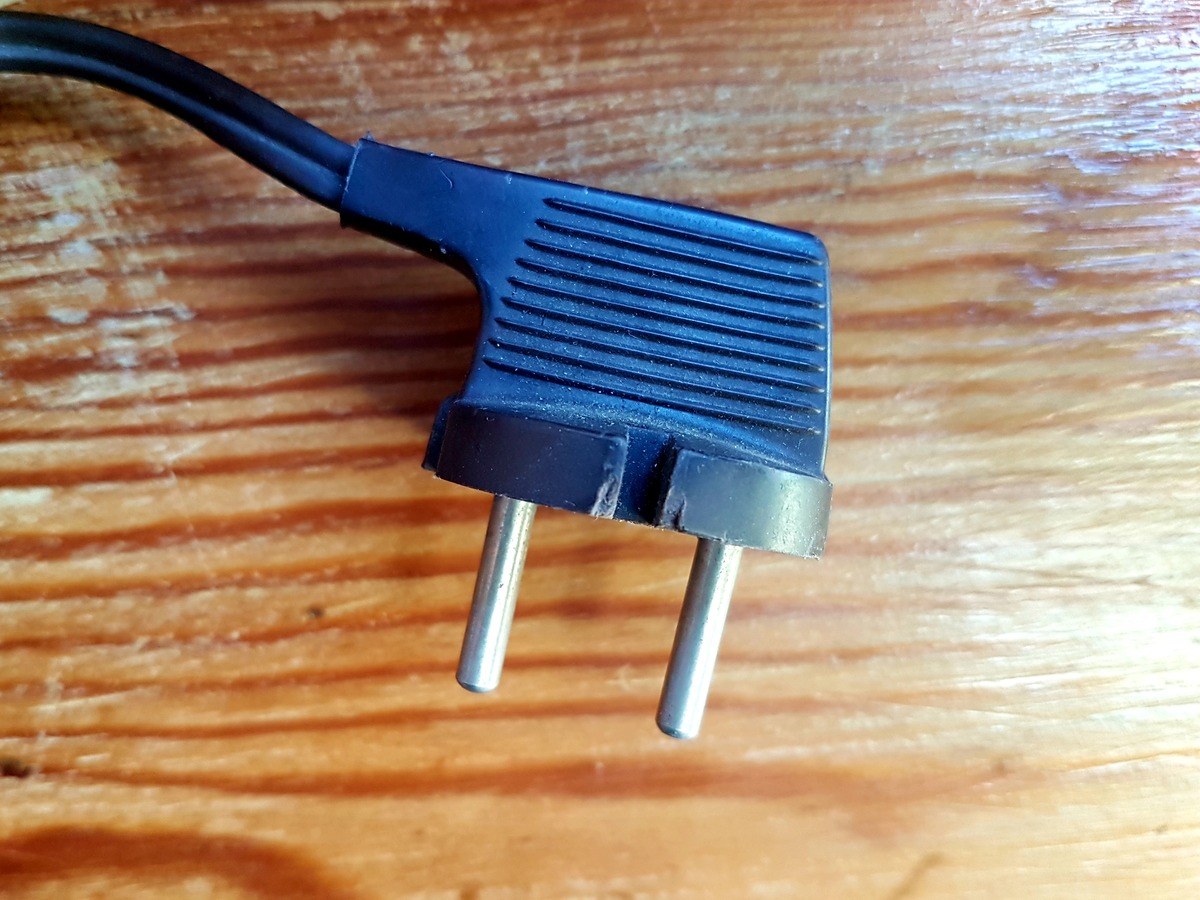

Marcus C. schrieb: > Die Pins haben 4mm, Abstand ist 19mm. Nimm doch einfach einen abgewinkelten Eurostecker und säge von einem Pin ein Stück ab! Ich habe es gerade einmal selbst nachgemessen, Durchmesser und Pin-Abstand sind bei einem Eurostecker ebenfalls 4mm und 19mm!
Torsten B. schrieb: >> In diesem gesamten Thread ist ein einziges Bild enthalten. > Und was ist das IMG_8884.jpg im ersten Beitrag des ThreadOpeners? "Ein einziges" != "kein einziges" > Irren in menschlich. Das hast Du gerade gut erkannt.
Angehängte Dateien:
-
7,1 KB
Ich glaub ich brauch langsam eine Brille ;-=) Was so ein kleiner Buchstabe alles ausmacht. Habe das Steckerlogo nochmal verfeinert, aber nichts zu finden. Man möchte es nicht für möglich halten. > ich schließe allerdings nicht aus, dass dies vom Geräte- > hersteller gemacht wurde um ein verpolen auszuschließen. Oder voreilender Massekontakt, damit es z.B. nicht laut brummt beim Einstecken, falls es ein Audiosignal ist.
:
Bearbeitet durch User
Torsten B. schrieb: > Oder voreilender Massekontakt, damit es z.B. nicht laut brummt beim > Einstecken, falls es ein Audiosignal ist. In einem Link hier im Thread ist ein Bild zu sehen, wo ein solcher Stecker mit Klemmkontakten versehen ist, wie man sie von Bleibatterieladegeräten her kennt, was an Stromversorgung denken lässt.
Guten Morgen, wie gesagt, für die Funktion ist der Stecker nicht erforderlich, es geht um de Optik - den originalgetreuen Zustand. Interessanterweise findet man dieses Symbol nirgends - wahrscheinlich brauchen wir den 80jährigen Radiotechniker der dieses Allerweltsteil aus seiner Lehre kennt. Viele Grüße Marcus
