Für meinen PV-Lader benötige ich in der MPP-Tracking-Stufe eine
Sollwertvorgabe für einen PWM-Regler im Bereich von 0..5V.

Ich kenne zwei Möglichkeiten, wie man das praktisch hinkriegen könnte.
Entweder man nimmt einen DAC, der diese Spannung passend ausspuckt oder
man erzeugt mit einem Timer des µC ein PWM-Rechtecksignal und schickt
dieses über einen RC-Tiefpass, wo sich eine zum PWM-Tastverhältnis
passende Ausgangsspannung einstellen sollte.

Im Moment favorisiere ich die DAC-Variante, aber ich habe noch keinen
gut passenden DAC gefunden. Brauchen würde ich 10 Bit und 0V(GND)..5V
Ausgangsspannung, parallele Ansteuerung wäre okay. Gefunden habe ich 12
Bit mit SPI (MCP4921). Wenn sich nichts anderes findet, nehme ich den...
aber SPI brauche ich eigentlich nicht.

Oder evtl. ein R2R-Netzwerk mit 10 Controller-Pins nachbilden? Wäre eine
dritte Möglichkeit, aber aus meiner Sicht nur eine Notlösung wenn beide
anderen unpassend wären.

Hintergrund:
Da ich mit den AVR-Controllern recht fit bin, wird ein AVR die Steuerung
des PV-Laders übernehmen. Die Erzeugung des PWM-Signals für den
Leistungsteil des MPP-Trackers überlasse ich einem PWM-Regler. Dann
brauche ich mich nicht mit der Regelung in Software herumzuschlagen
(Nichtlinearitäten der Schaltung/Bauteile, schnell getakteter Timer um
bei der erforderlichen Auflösung noch eine ausreichende PWM-Frequenz
hinzukriegen). Technisch ist das ein StepUp-Drosselwandler, der entweder
auf Eingangsstrom oder Eingangsspannung geregelt wird, damit die
PV-Module nahe ihres Leistungsmaximums betrieben werden können.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Bei geglätteter PWM bleibt die Herausforderung zwischen Settle Time und
Welligkeit des Ausgangssignals. Kleines RC gibt Welligkeit aber schnelle
Settle Time und grosses RC gibt wenig Welligkeit, aber träge
Antwortzeit.
Je höher die PWM Frequenz, desto einfacher wird es.
Davon abgesehen ist PWM sicher der geringste Aufwand. R2R verschwendet
halt eine Menge Portbits und die Widerstände sollten wirklich genau
sein.

: Bearbeitet durch User
von Georg M. (g_m)


Lesenswert?

Ben B. schrieb:
> Brauchen würde ich 10 Bit
>
> Da ich mit den AVR-Controllern recht fit bin

Dann nimm einen entsprechenden AVR.

von Vanye R. (vanye_rijan)


Lesenswert?

Wenn man weiss wie es geht dann kann man mit PWM ein viel besseres
Ausgangssignal hin bekommen. Allerdings dann lahm! Ich sag mal so
Pi x Auge 16Bit mit 1s Settlingtime.

Es gibt natuerlich auch gute 16Bit DAC, aber halt teuer.

Aber 10Bit ist eigentlich Kindergeburtstag. Da kannst du beides
nehmen. Schon fast Geschmacksache.

Vanye

von Bauform B. (bauformb)


Lesenswert?

Ben B. schrieb:
> Im Moment favorisiere ich die DAC-Variante, aber ich habe noch keinen
> gut passenden DAC gefunden. Brauchen würde ich 10 Bit und 0V(GND)..5V
> Ausgangsspannung

DAC101C081CIMK/NOPB: I2C mit 4 Adressen im SOT-23-6 für 1.50. Und mit
ziemlich kräftigem Rail-to-Rail Ausgang, PWM braucht hinter dem Filter
einen OP.

von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Ben B. schrieb:
> Oder evtl. ein R2R-Netzwerk mit 10 Controller-Pins nachbilden?
Klar, mit 0,1% widerständen und ohne Berücksichtigung der
Bahnwiderstände des µC. So eine richtige Prinzipschaltung, die auch nur
"im Prinzip" funktioniert.

Matthias S. schrieb:
> Je höher die PWM Frequenz, desto einfacher wird es.
Die PWM-Ausgangsfrequenz muss für 10 Bit 1024 mal höher sein als die
gewünschte Grenzfrequenz des DAC. Wenn der Analogwert sich also mit 1Hz
ändern soll, dann muss die PWM-Ausgangsfrequenz 1kHz sein. Dafür muss
dann der 10-Bit-PWM-Zähler mit 1MHz getaktet werden:
- http://www.lothar-miller.de/s9y/archives/11-RC-Glied-fuer-PWM.html

Wenn du schneller als mit 1Hz tracken willst, dann musst du schneller
takten.

Aber ich weiß aus praktischer Erfahrung: du brauchst keine 10 Bit fürs
MPP-Tracking. Man bekommt das mit 8 Bit tadellos hin.

Ben B. schrieb:
> MCP4921
Nimm den.

: Bearbeitet durch Moderator
von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Lesenswert?

Langsam ist völlig okay. Ich plane zwar Schattenmanagement, sprich alle
10..20 Minuten einmal durch den kompletten MPPT-Bereich suchen (mehr ist
es nicht), aber wenn das 10 Sekunden dauert ist das nicht schlimm.

Bei der PWM/RC-Variante habe ich nur Sorgen wegen des Ripple, den man
nie ganz rausgefiltert bekommt. Nicht, daß da irgendwelche Resonanzen
entstehen und der Regler dann in manchen Bereichen instabil läuft.

Ja stimmt, R2R-Netzwerk selbst bauen kann man wegen Ungenauigkeit bzw.
dadurch entstehender Nichtlinearität wohl schnell wieder vergessen.
Danke für den Hinweis, das hatte ich nicht auf dem Schirm.

Ob 8 Bit Auflösung reichen bin ich mir unsicher. Wahrscheinlich schon,
aber Bits auslassen wenn man sie nicht braucht ist einfacher als Bits
hinzufügen, wenn man sich herausstellt, daß man sie braucht.

Ich bin mir noch nicht sicher, ob ich die Regelung als Strom- oder als
Spannungsregler aufbaue. Ein Spannungsregler darf wahrscheinlich
deutlich träger sein als ein Stromregler... das wäre einfacher zu bauen,
aber ich wollte einen sehr weiten Eingangsspannungsbereich (25...250V)
abdecken, damit das Ding auch an einem einzelnen PV-Modul laufen kann.
Dann braucht man bei der der Spannungsregler-Variante schon 10 Bit für
die unteren Spannungen.

Ob so geringe Spannungen Sinn ergeben, weiß ich im Moment noch nicht.
Kann sein, daß die angestrebten 15A Eingangsstrom dabei nur bei
unpraktikabel engem Tastverhältnis erreicht werden und dann funktioniert
das nicht. Das ist das gleiche Problem, was der China-Lader meines
Kumpels gerade hat. Wenn das von mir angestrebte Design funktioniert,
muss die MPPT-Stufe als StepUp-Drosselwandler 400..450V schaffen. Mal
sehen, was in einer oder zwei wiederverwendeten PFC-Drosseln steckt.

Ich könnte auch den Trafo aus einer 96V-USV nehmen. Dann wären es nur
170V maximal, allerdings sinkt das bei leerem Akku noch weiter ab und
die MPP-Spannung darf nicht höher sein als diese Zwischenkreis-Spannung,
sonst funktioniert das MPP-Tracking nicht mehr.

: Bearbeitet durch User
von Rainer W. (rawi)


Lesenswert?

Bauform B. schrieb:
> PWM braucht hinter dem Filter einen OP.

Das kommt auf die Last drauf an.

von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Wenn das Ganze sowieso selbst zusammengerickelt werden soll: warum
steuert eigentlich die vom µC ausgegebene PWM nicht einfach direkt den
entsprechenden Transistor an?

Denn der Witz an der ganzen Sache ist ja: die Solarzellen sind
kurzschlussfest. Mehr als den maximalen Strom können die nicht liefern.
Wenn also der Schalttransistor vom Stepup "aus Versehen" mal
eingeschaltet bleibt, dann kommt da nicht mehr Strom als sowieso kommen
kann.

Ben B. schrieb:
> Ich bin mir noch nicht sicher, ob ich die Regelung als Strom- oder als
> Spannungsregler aufbaue.
Ich würde das ganze Ding gleich als MPP-Regler aufbauen.

: Bearbeitet durch Moderator
von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Lesenswert?

Habe ich drüber nachgedacht, aber wenn ich die PWM-Regelung des StepUp
in Hardware mache, habe ich in Software ein Problem weniger, brauche
mich nicht mit einem PID-Regler usw. herumschlagen. Das Programm und die
Messungen werden dadurch viel entspannter.

von Lutz (lutz66)


Lesenswert?

Zu der Frage was ist besser,
da gibt es mehrere Aspekte
- Geschwindigkeit
- Genauigkeit
- Aufwand
- Robustheit

bzgl. Geschwindigkeit, die Faustformel bei 10 Bit Auflösung und 1Hz
Einstellzeit daraus folgt 1.024kHz PWM, das hängt ja auch vom Filter ab,
bei 6dB pro Oktave, sind das 10 Oktaven, also 60 dB, das ist dann 1/1000
Aber man kann ja auch 12dB oder 18dB Filter bauen, dann ist man schon
mit PWM Frequenz niedriger. Ein DAC ist so schnell wei man ihn auswählt
und ansteuern kann und hat keinen Ripple der ihn  langsamer macht

bzgl. genauigkeit, beim PWM wenn man mit dem µC Pin ansteuert dann hat
man die Toleranz der Versorgung und den Spannungsabfall an den µC
Ausgängen. Da kann man dann entweder Analogschalter nehmen die
niederohmig sind oder auch die Spannung per ADC zurückmessen, auch zu
beachten das die µC Pin evtl. nicht auf 0V runter gehen können

bzgl. Aufwannd ist PWM mit einem passiven 12dB oder 18dB Filter und
rückmessung per ADC und evtl. noch eine refernzspannung messen geringer
als DAC, zumindest was den Aufbau angeht auf Lochraster, wenn man PCB
macht wäre es egal

bzgl. Robustheit, PWM ist ziemlich Robust wenn man es macht wie gerade
beschrieben mit Rückmessung etc. Das PWM selber über Timer ist ziemlich
stabil, wenn die Frequenz variiert spielt es keine Rolle, und einen
einfache Referenz kriegt man auch ganz gut hin

Alternativ könnte man natürlich auch einen µC suchen mit eingebauten
DAC, wie sie STM Controller, ist nicht schwieriger als ATMEL und die
Entwicklungsumgebung lässt einem schnell erste Erfolge sehen

: Bearbeitet durch User
von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Lesenswert?

Man kann sich Mühe geben wie man will, irgendwas vergisst man immer oder
hat man zu wenig Beachtung beigemessen. :)

Also was ich vor habe ist, einem PWM-Regler wie dem TL494 einen Sollwert
im Bereich von 0..5V vorzugeben (im Falle des Spannungsreglers, beim
Stromregler müsste man das mit einem Spannungsteiler deutlich
reduzieren), so daß dieser die Eingangsspannung auf 25..250V regelt.
Wenn man dabei 0..250V vorgeben kann, spielt das keine Rolle - unter 25V
wird dann einfach nicht genutzt. Eine Auflösung von 250mV ist
wahrscheinlich ausreichend, besser schadet nicht, aber ich kann mit dem
10 Bit ADC des AVR auch nicht genauer messen.

Die Geschwindigkeit ist ziemlich unwichtig, bei der favorisierten
Spannungsregler-Variante ändert sich der MPP der PV-Module nur sehr
langsam und wenn man den kompletten Regelbereich im Rahmen des
Schattenmanagements in 10 Sekunden einmal komplett durchfahren kann,
dann genügt das. Das braucht keine hohe Bandbreite wie ein Audio-DAC
oder so.
  Die absolute Genauigkeit muss ebenfalls nicht weltbewegend sein, das
wird durch den MPP-Tracker ausgeglichen. Der erste MPP-Tracker, den ich
vor vielen Jahren gebastelt habe, arbeitete relativ. Also "ändere den
PWM-Wert um X", nicht "setze die Spannung auf X", damit erspart man sich
jede Kalibration.

Anderer µC...
Also worüber ich noch ernsthaft nachdenke, ist der ESP32. ADC und DAC
über SPI oder I2C, paar Steuerleitungen über GPIOs, würde funktionieren.
Ich bekäme sogar einen höher auflösenden ADC, den ich mir beim AVR so
oft wünsche, evtl. mit einem Kanal zu wenig (bräuchte 5, der ADS1115 hat
4).
  Leider habe ich keinen guten Mentor für die Arduino-
Entwicklungsumgebung und einige meiner Anfänger-Versuche damit zeigten
sehr unerwartete Ergebnisse. Wahrscheinlich würde ich hier hinterher mit
vielen trivialen Arduino-Fragen nerven wenn ich mich für den ESP32
entscheide. Damit mache ich mir hier vielleicht wenig Freunde, obwohl
ichs gerne versuchen würde.

: Bearbeitet durch User
von Manfred P. (pruckelfred)


Lesenswert?

Ben B. schrieb:
> Ich bekäme sogar einen höher auflösenden ADC, den ich mir beim AVR so
> oft wünsche, evtl. mit einem Kanal zu wenig (bräuchte 5, der ADS1115 hat
> 4).

ADS1115 ist I2C, dazu passend wäre als D/A der MCP4725, ein nettes Teil.

Ben B. schrieb:
> Da ich mit den AVR-Controllern recht fit bin, wird ein AVR die Steuerung
> des PV-Laders übernehmen.

> Leider habe ich keinen guten Mentor für die Arduino-
> Entwicklungsumgebung und einige meiner Anfänger-Versuche damit zeigten
> sehr unerwartete Ergebnisse.

Dann arbeite Dich ein oder verwende AVR, mit denen Du angeblich
vertraut bist.

> Wahrscheinlich würde ich hier hinterher mit
> vielen trivialen Arduino-Fragen nerven wenn ich mich für den ESP32
> entscheide. Damit mache ich mir hier vielleicht wenig Freunde,

Als wenn Du darauf Wert legen würdest, tust Du in anderen Threads ja
auch nicht.

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Lesenswert?

Sagen wir es so, ich habe die Möglichkeit einer Freundschaft bei manchen
Leuten bedauerlicherweise aufgeben müssen und wenn ich hier noch mit
Arduino-Anfängerfragen komme, die für manche evtl. absolut trivial sind,
dann wirds wahrscheinlich nicht besser. Eine kurze knappe Antwort auf
solche Fragen ist für viele ungeachtet ihrer fachlichen Kompetenz leider
nicht machbar, sondern der dumme Unwissende muss zuerst ordentlich
runtergeputzt werden bevor man sich zu einer Antwort erbarmt.

> MCP4725
Den schaue ich mir mal an, danke für den Hinweis!

von Hippelhaxe (hippelhaxe)


Lesenswert?

Matthias S. schrieb:

> Bei geglätteter PWM bleibt die Herausforderung zwischen
> Settle Time und Welligkeit des Ausgangssignals.

Ja, aber niemand zwingt einen, bei einem passiven Filter
1. Ordnung zu bleiben -- außer der unüberwindlichen Abscheu
der Informatiker gegen (zusätzliche) Hardware.

Ein Sallen/Key 3. Ordnung geht mit einem OPV plus Hühner-
futter und bietet 60dB/Dekade.

von Peter D. (peda)


Lesenswert?

Ben B. schrieb:
> sondern der dumme Unwissende muss zuerst ordentlich
> runtergeputzt werden bevor man sich zu einer Antwort erbarmt.

Du hast immer die Möglichkeit, solche Antworten gepflegt nach /dev/null
zu verschieben. Hauptsache, Du verkneifst es Dir, darauf zu antworten.
Beachte einfach nur solche Antworten, die Dir helfen.

von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Ben B. schrieb:
> brauche mich nicht mit einem PID-Regler usw. herumschlagen.
Ein MPP-Tracker braucht keinen Regler im üblichen Sinn. Er "regelt" sich
selber auf den MPP, indem er ständig schaut, ob "links" oder "rechts"
vom aktuellen Arbeitpunkt (also einfach mit mehr oder weniger
Tastverhältnis) eine Stelle mit mehr Leistung zu finden ist. Der
aktuelle MPP wird also nicht nur "alle 10..20 Minuten" gesucht.

> Das Programm und die Messungen werden dadurch viel entspannter.
Du solltest das Konzept (d)eines MPP-Trackers nochmal überdenken.

von Ben B. (Firma: Funkenflug Industries) (stromkraft)

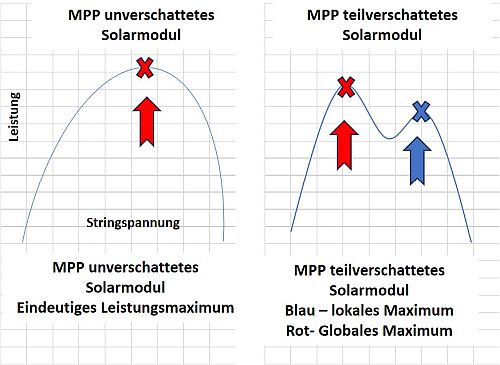

Angehängte Dateien:

Lesenswert?

Öhm... was hat Dich zu der Annahme verleitet, daß ich nicht wissen würde
wie ein MPP-Tracker arbeitet bzw. daß der MPP ständig verfolgt wird?

Bei der MPP-Suche über den kompletten Regelbereich gehts nur um
Schattenmanagement. Bei Teilbeschattung eines Moduls/Strings kann sich
ein lokales Maximum ausbilden, welches weniger Leistung liefert als das
globale Maximum. Der MPP-Tracker muss aus einem lokalen Maximum einen
Bereich mit sinkender Leistung durchfahren, um ein (höheres) globales
Maximum zu finden - das tut er ohne Schattenmanagement nicht und bleibt
im lokalen Maximum hängen. Daher macht man in bestimmten Abständen einen
schnellen Scan über den kompletten Regelbereich, merkt sich dabei das
globale Maximum und nimmt es danach als Startpunkt für den MPP-Tracker.
Der macht dann die Feinarbeit.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
