[V] MPLAB-Snap-Adapter (Break-out-Boards)

[Johannes F. (jofe)]

Hallo,

ich verkaufe drei unbestückte Break-out-Boards für das Microchip MPLAB
Snap PG164100 (AVR/PIC/etc In-Circuit Programmer+Debugger), die ich noch
übrig habe, inklusive passenden gewinkelten Stiftleisten.

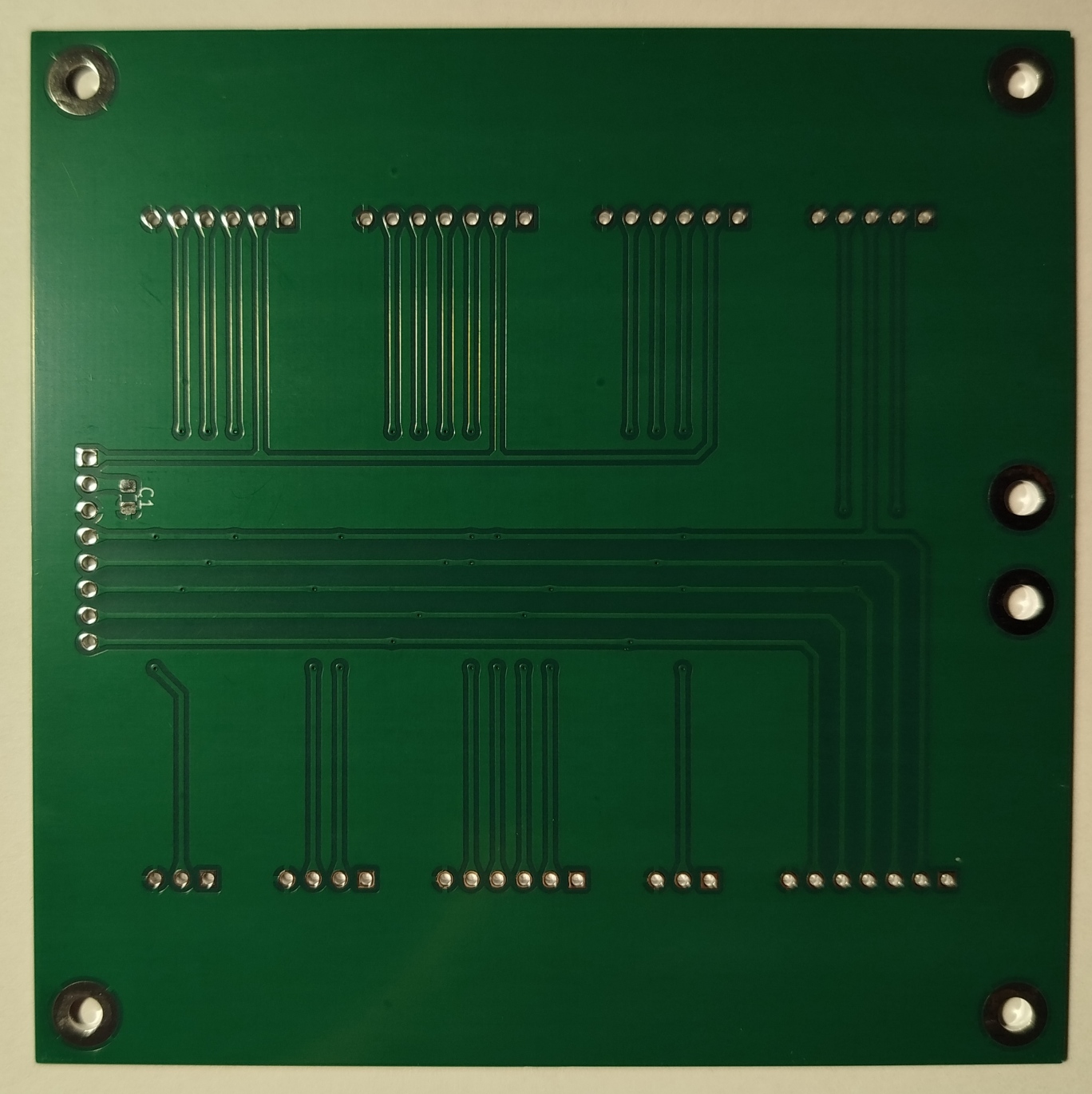

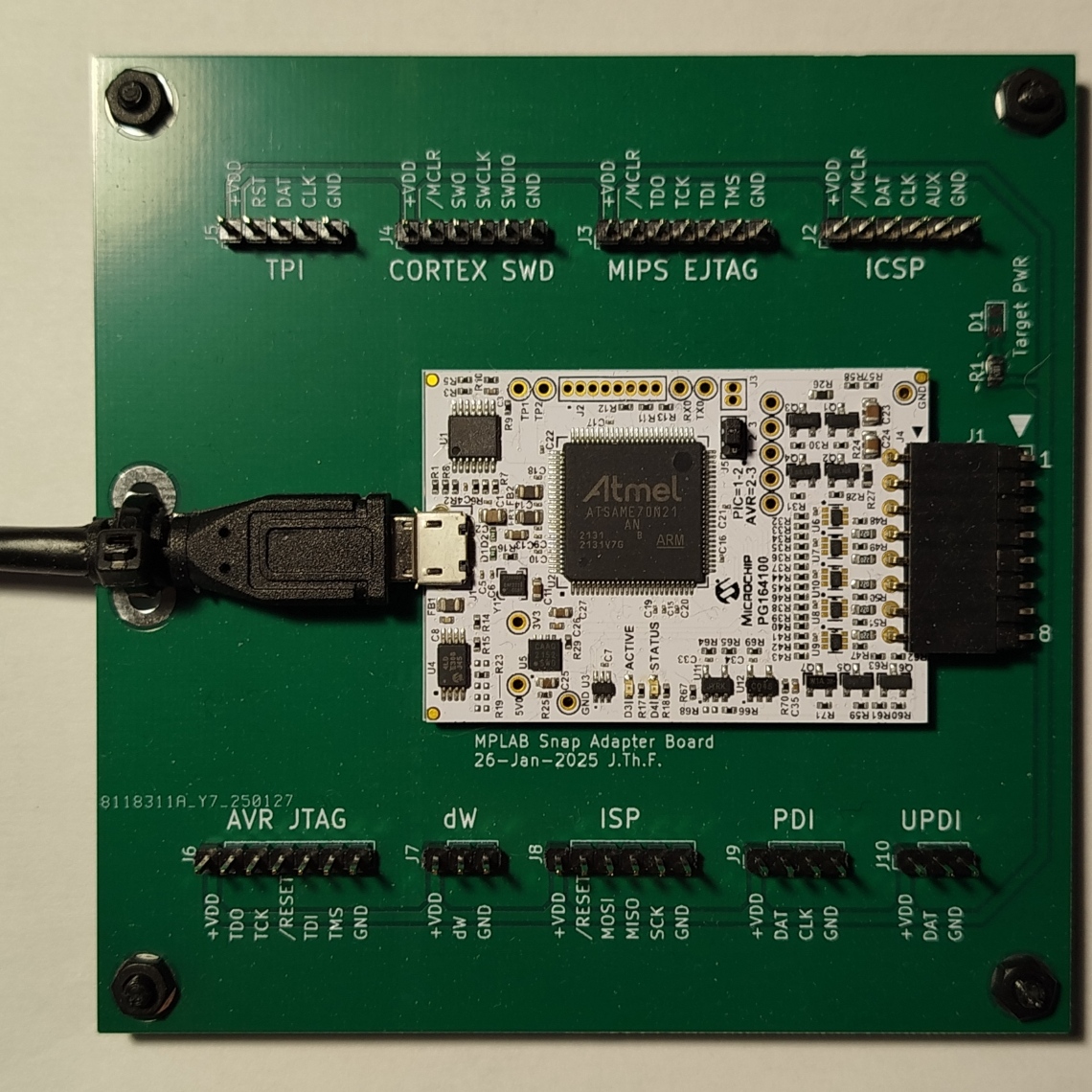

Das rechte Foto zeigt einen "Serviervorschlag" – Snap, USB-Kabel, gerade
Stiftleisten und die drei SMDs gehören nicht zum Lieferumfang.

Preis pro Board (unbestückt) und Stiftleiste (Samtec TSW-108-09-L-S-RA):
*5 EUR* inkl. Versand als Großbrief innerhalb DE.

Grüße

Johannes

25.04.2025, 22:19: 1 verkauft, noch 2 verfügbar.

25.04.2025, 22:22: KiCad-Quelldateien angehängt.

[Johannes F. (jofe)]

2 verkauft, noch 1 verfügbar.

[Tilo D. (tdettling)]

Hallo Johannes,

ich würde eine Adapter-PCB gerne von dir kaufen.
Ist meine erste Anfrage hier. Wie läuft das?
PayPal (FF) Adresse?

Grüße Tilo

[Johannes F. (jofe)]

Tilo D. schrieb:
> Wie läuft das?

Hallo Tilo,
ich habe dir gerade eine PN (private Nachricht) geschickt.
(Dazu klickt man auf den Benutzernamen des Empfängers, der Link rechts
vom Namen in Klammern, dann erscheint die Benutzerseite mit einem
Eingabeformular für die Nachricht).

Grüße
Johannes

[Sherlock 🕵🏽‍♂️ (rubbel-die-katz)]

J7 irritiert mich ein wenig, denn nach meinem Kenntnisstand kann man den
DebugWire nur in Kombination mit ISP benutzen und er ist auch
Bestandteil des ISP Anschlusses (J8). Wozu dient J7 dann?

[Johannes F. (jofe)]

Sherlock 🕵🏽‍♂️ schrieb:
> J7 irritiert mich ein wenig, denn nach meinem Kenntnisstand kann
> man den
> DebugWire nur in Kombination mit ISP benutzen und er ist auch
> Bestandteil des ISP Anschlusses (J8). Wozu dient J7 dann?

Ich hatte die Anschlüsse einfach aus Tabelle 10-4 auf Seite 38 des
Snap-Manuals entnommen. Mit DebugWire habe ich mich bisher noch nie
beschäftigt, daher kann ich nichts weiter dazu sagen.

[Sherlock 🕵🏽‍♂️ (rubbel-die-katz)]

Johannes F. schrieb:
> Ich hatte die Anschlüsse einfach ... entnommen
> Mit DebugWire habe ich mich bisher noch nie beschäftigt

Ah OK, das erklärt es.

[Johannes F. (jofe)]

Sherlock 🕵🏽‍♂️ schrieb:
> Johannes F. schrieb:
>> Ich hatte die Anschlüsse einfach ... entnommen
>> Mit DebugWire habe ich mich bisher noch nie beschäftigt
>
> Ah OK, das erklärt es.

Und was genau ist daran jetzt schlimm?

[Sherlock 🕵🏽‍♂️ (rubbel-die-katz)]

Johannes F. schrieb:
> Und was genau ist daran jetzt schlimm?

Nichts. Es hätte sein können, dass mir ein Anwendungsfall ohne ISP
unbekannt ist, dann hättest du mir diesen genannt.

Auf jeden Fall lieber ein Stecker zu viel, als einer zu wenig.

[Johannes F. (jofe)]

Tilo D. schrieb:
> Hallo Johannes,
>
> ich würde eine Adapter-PCB gerne von dir kaufen.
> Ist meine erste Anfrage hier. Wie läuft das?
> PayPal (FF) Adresse?
>
> Grüße Tilo

Hallo Tilo,

ist meine PN/Mail von gestern bei dir angekommen?

Grüße

[Tilo D. (tdettling)]

Hallo Johannes,

ich habe gerade in meinem Postfach nachgeschaut und nichts gefunden.
Spam war auch leer. Ich habe dir jetzt eine PN geschrieben.
Gibt es hier im User-Interface keine Übersicht der PNs?
Naja, muss mich hier noch einwursteln.

Grüße ...

[Johannes F. (jofe)]

Tilo D. schrieb:
> Ich habe dir jetzt eine PN geschrieben

Hallo, habe ich bekommen und schon beantwortet.

Tilo D. schrieb:
> Gibt es hier im User-Interface keine Übersicht der PNs?

Nein, leider nicht, die werden nur als EMail weitergeleitet, und bei
manchen Providern (gmx z.B.) wohl blockiert, sodass das PN System auch
nicht sehr zuverlässig ist.

Grüße

[Johannes F. (jofe)]

Alle Boards sind verkauft.

[900ss (900ss)]

Hallo Johannes,
die Platine mit der gewinkelten Stiftleiste ist gestern gut angekommen.

[Johannes F. (jofe)]

900ss schrieb:
> Hallo Johannes,
> die Platine mit der gewinkelten Stiftleiste ist gestern gut angekommen.

Hallo, danke für die Rückmeldung.

Noch ein Hinweis: während des Einlötens der gewinkelten Stiftleiste am
besten schon das Snap-Board eingesteckt haben und für etwas Abstand
zwischen den am Snap unten herausstehenden Pins von dessen Buchsenleiste
und der Mutterplatine sorgen (z.B. eine dickere Pappe zwischenlegen),
damit die Pins nicht evtl. den Lötstopplack zerkratzen und Kurzschlüsse
entstehen.

[900ss (900ss)]

Johannes F. schrieb:
> Noch ein Hinweis

Danke zurück für den Hinweis :) Ja, das hätte ich von mir aus schon so
gemacht. Aber ich muss mir jetzt erst noch einen SNAP kaufen. Aber bei
dem Preis wird das wohl noch drin sein ;) Hab erstmal gewartet, dass ich
den Adapter hier habe :)
