Forum: Projekte & Code i2C TWI Slaves 7Segment ATmega8 Assembler


von Bernhard S. (bernhard)


Angehängte Dateien:

Lesenswert?

Geschätztes Forum,

ein kleines Beispiel eines i2C TWI Slaves,
welches ein 7-Segment Display ansteuert.

Es werden 4 Datenbytes an den Slaves (adr 10 dezimal) gesendet.
Jedes Display Zeichen einseln.
Die Datenbytes steuern die Balken des Displays.

Erst wenn eine Stop-Anweisung erfolgt, schaltet das Display um, egal wie
langsam die eigentlich Datenübertragung erfolgt.

Bernhard

von Harald K. (kirnbichler)


Lesenswert?

Der Hinweis, daß das für einen Atmega8 ist, sollte noch in die
Beitragsüberschrift ...

von Harald K. (kirnbichler)


Lesenswert?

Ah, jetzt ja. Schick.

von Bernhard S. (bernhard)


Lesenswert?

Hinweis:

Theoretisch lassen sich, ohne großen Aufwand, 12 7-Segment Stellen
ansteuern.

Mehr Pins hat der ATmega8 leider nicht.

von Ob S. (Firma: 1984now) (observer)


Lesenswert?

Bernhard S. schrieb:

> Mehr Pins hat der ATmega8 leider nicht.

Nunja. Es gibt Leute, die behaupten doch tatsächlich, dass es neben dem
prähistorischen Mega8 doch tatsächlich auch noch andere MCUs gibt. Ja,
es soll sogar welche geben, die wesentlich mehr Pins haben als jener.

von Crazy Harry (crazy_h)


Angehängte Dateien:

Lesenswert?

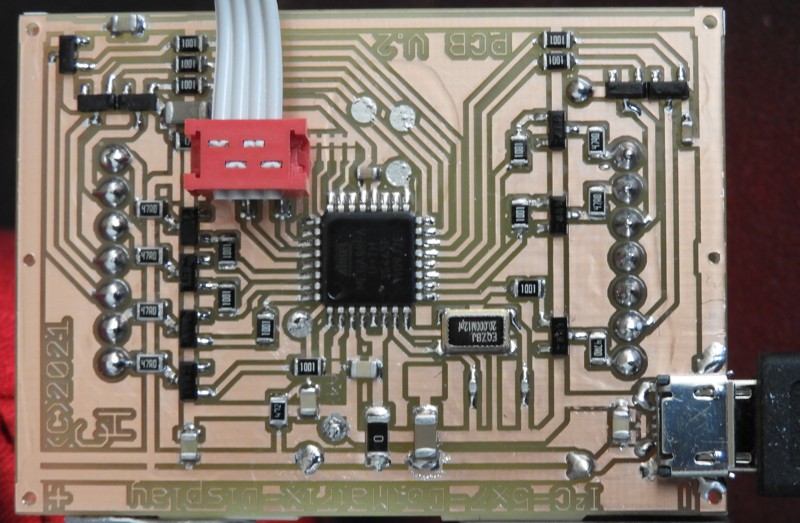

Das ist ein I²C-ansteuerbares 5x7-LED-Matrix-Display mit komplettem
ASCII-Zeichensatz, 90° gedreht 2stellige Ziffernanzeige, spezielle
Zeichen, 100 Helligkeitsstufen, Befehle für 180°-Drehung und Spiegeln,
32 Adressen per Lötbrücke einstellbar, Mega88 @ 20MHz. Der USB-Anschluss
dient der Spannungsversorgung mit einer anderen Software wird die
Schaltung so zum Thermometer (MCP9844) ..... würde ich hier aber nie
veröffentlichen, da es nicht in Assember und nicht in C geschrieben ist,
sondern in Pascal.

von Bernhard S. (bernhard)


Lesenswert?

Ob S. schrieb:
> prähistorischen Mega8 doch tatsächlich auch noch andere MCUs gibt. Ja,
> es soll sogar welche geben, die wesentlich mehr Pins haben als jener.

Danke für den sehr wertvollen Tipp :-)
