Ich habe einige Experimente gemacht, um das Timing der Befehlsausführung
auf dem CH32V003 besser zu verstehen:

https://github.com/cpldcpu/DRAM_exploration/tree/master/instruction_timing

Alles nicht so einfach.

- Ein Flash-Zugriff benötigt 2 Taktzyklen (Bei 48MHZ core clock). Durch
einen prefetch-Buffer im Flash Controller können dieses teilweise
versteckt werden, so dass man compressed instructions in einem
Taktzyklus ausführen kann.
- Taken branchnes sind sehr langsam, da Pipeline und prefetch-buffer neu
gefüllt werden müssen.
- Code-Zugriffe aufs SRAM benötigen nur 1 Takt, allerdings scheint es
hier keinen prefetch-buffer zu geben.
- Zugriffe auf GPIO belegen den AHBI-Lite Bus, an dem auch das SRAM
hängt, dadurch benötigen Speicherzugriffe (und GPIO) immer zwei Zyklen.

Ich hatte gehofft, dass es beim CH32V003 möglich ist, GPIOs mit einem
Taktzyklus zu togglen. Leider scheint das nicht möglich zu sein (bzw.
nur bei 24MHz core clock).

Die neueren CH32V002/006 haben ein Flash waitstate mehr und sind daher
noch langsamer.

von Vanye R. (vanye_rijan)


Lesenswert?

> Ich hatte gehofft, dass es beim CH32V003 möglich ist, GPIOs mit einem
> Taktzyklus zu togglen. Leider scheint das nicht möglich zu sein (bzw.
> nur bei 24MHz core clock).

Von dieser Idee wirst du dich bei allen neueren Teilen die mit >20Mhz
arbeiten, verabschieden koennen. Einfach weil das Flash zu lahm ist und
deshalb heute Cache standard geworden ist.

> Die neueren CH32V002/006 haben ein Flash waitstate mehr und
> sind daher noch langsamer.

Also DAS finde ich beaengstigend. Das sagt mir naemlich das sie gemerkt
haben das es bei aelteren Teilen ein Problem gab und das da was im
Errata stehen sollte...

Vanye

von Gerd E. (robberknight)


Lesenswert?

Tim  . schrieb:
> Die neueren CH32V002/006 haben ein Flash waitstate mehr und sind daher
> noch langsamer.

Die CH32V002 haben einen V2C-Core, die CH32V003 einen V2A-Core. Ähnliche
Kategorie, vermutlich haben sie das noch mehr auf Kosten und Ausbeute
getrimmt. Denn das dürfte ja der Hauptgrund sein warum man die nimmt.

Hast Du zufällig noch eine Nummer größer da um zu vergleichen wie es da
dann aussieht? Also z.B. der CH32X035, das wäre ein V4C-Core.

Vanye R. schrieb:
> Also DAS finde ich beaengstigend. Das sagt mir naemlich das sie gemerkt
> haben das es bei aelteren Teilen ein Problem gab und das da was im
> Errata stehen sollte...

Muss nicht sein. Wie ich oben schrieb ist das ein anderer Core. Und der
kann durchaus absichtlich so entwickelt worden sein um z.B. die Kosten
zu drücken oder die Ausbeute zu erhöhen.

von Tim  . (cpldcpu)


Lesenswert?

Vanye R. schrieb:
>> Ich hatte gehofft, dass es beim CH32V003 möglich ist, GPIOs mit einem
>> Taktzyklus zu togglen. Leider scheint das nicht möglich zu sein (bzw.
>> nur bei 24MHz core clock).
>
> Von dieser Idee wirst du dich bei allen neueren Teilen die mit >20Mhz
> arbeiten, verabschieden koennen. Einfach weil das Flash zu lahm ist und
> deshalb heute Cache standard geworden ist.

Bei der Ausführung aus dem SRAM spielen Waitstates keine Rolle. Was beim
CH32V003 ungünstig ist, ist dass der Prefetech-Buffer Teil des
Flash-controllers ist.

von Tim  . (cpldcpu)


Lesenswert?

Vanye R. schrieb:
> Also DAS finde ich beaengstigend. Das sagt mir naemlich das sie gemerkt
> haben das es bei aelteren Teilen ein Problem gab und das da was im
> Errata stehen sollte...

Vermutlich haben sie eine andere Technologie genutzt, um den Die weiter
zu shrinken.

Der CH32V003 die ist für ein "$0.10" Produkt relativ gross:
https://zeptobars.com/en/read/wch-ch32v003-risc-v-riscv-microcontroller-10-cent

Ich vermute, dass der CH32V002 auf eine kleinere die-Fläche getrimmt
wurde. Das ging vermutlich zu Lasten der Flash-Geschwindigkeit.

von Tim  . (cpldcpu)


Angehängte Dateien:

Lesenswert?

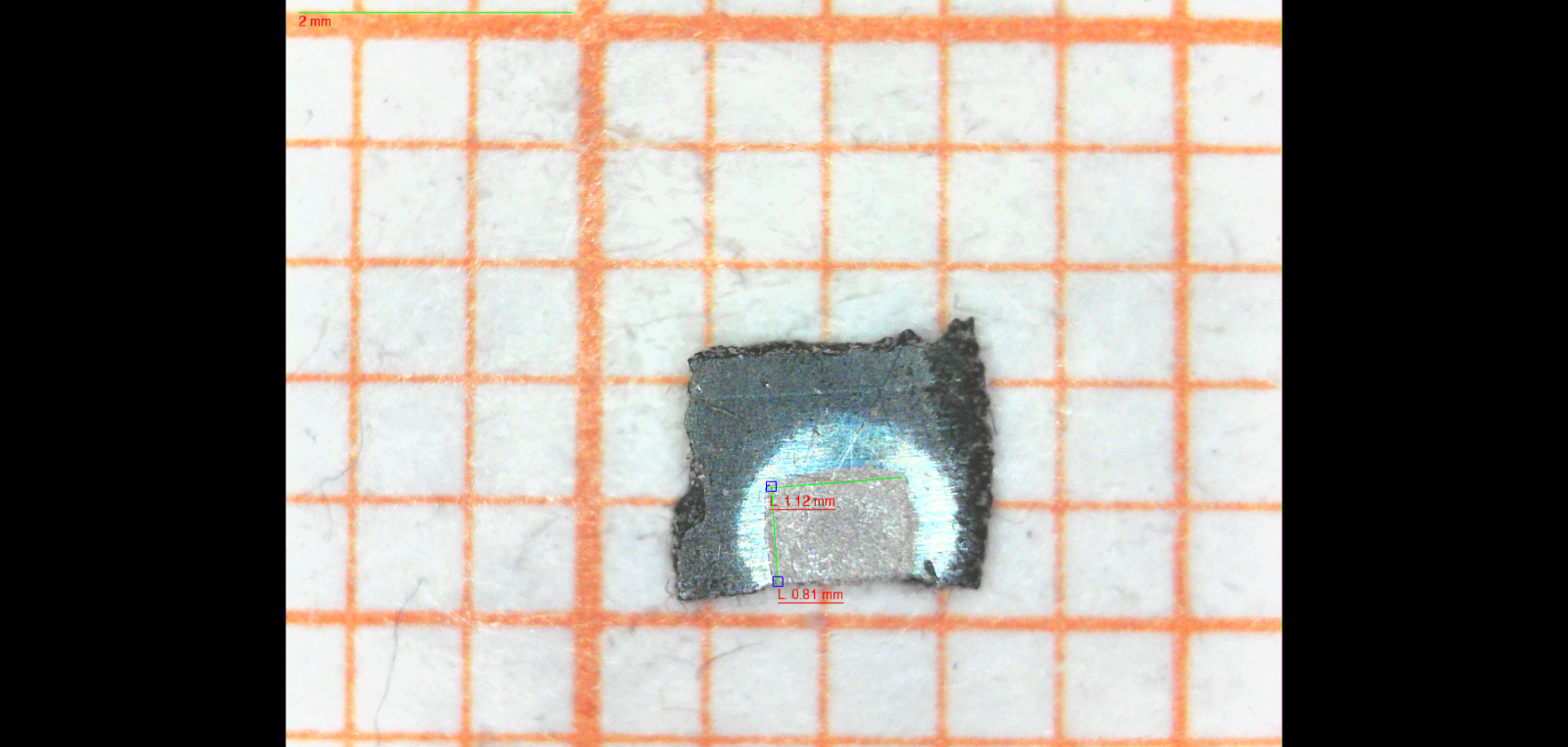

Ich habe mal einen CH32V002 "geknackt" und die Diegröße vermessen. Der
Die ist tatsächlich nur etwas halb so groß, wie im CH32V002.

von Harald K. (kirnbichler)


Lesenswert?

Das zweite der "CH32V002" sollte sicherlich "CH32V003" heißen, wie?

von Tim  . (cpldcpu)


Lesenswert?

Harald K. schrieb:
> Das zweite der "CH32V002" sollte sicherlich "CH32V003" heißen, wie?

Ja, natürlich.

- CH32V002: ca  0.8 x 1.1mm² =0,88
- CH32V003: 1.7 x 1.2 mm²*  = 2,04


*https://zeptobars.com/en/read/wch-ch32v003-risc-v-riscv-microcontroller-10-cent

von Harald K. (kirnbichler)


Lesenswert?

'S wär schön, wenn Richi sich die mal zu Gemüte führen könnte.

von Tim  . (cpldcpu)


Lesenswert?

Harald K. schrieb:
> 'S wär schön, wenn Richi sich die mal zu Gemüte führen könnte.

Ich frage ihn mal.

von Richard K. (richi123)


Lesenswert?

Klar, kann ich machen!

von Tim  . (cpldcpu)


Lesenswert?

Richard K. schrieb:
> Klar, kann ich machen!

Yay! Die chips sind unterwegs.

von Harald K. (kirnbichler)


Lesenswert?

Super, ich bin gespannt!

von Richard K. (richi123)


Lesenswert?

Fangen wir mit dem bereits bekannten CH32V003 an:

https://www.richis-lab.de/uC06.htm

von Vanye R. (vanye_rijan)


Lesenswert?

> Fangen wir mit dem bereits bekannten CH32V003 an:

Hast du beim cleanen zufaellig gesehen das PD6/PA1 und PD4/PD5/PD1
zusammen gebondet sind? Das ist naemlich so eine Vermutung von mir...

Vanye

von Richard K. (richi123)


Lesenswert?

Die Bonddrähte von Epoxid-Packages bleiben bei mir nicht erhalten. Was
da wie verbunden war kann ich dir leider nicht sagen.

von Tim  . (cpldcpu)


Lesenswert?

Richard K. schrieb:
> Fangen wir mit dem bereits bekannten CH32V003 an:
>
> https://www.richis-lab.de/uC06.htm

Sieht wirklich sehr sauber aus!

Interessant, dass so viele Bondpads genutzt werden, obwohl ist sich nur
um einen 8-pinner handelt. Es werden also offensichtlich einige IO Pins
kombiniert.

von Richard K. (richi123)


Lesenswert?

Teilweise werden es Versorgungspotentiale sein, die mehrfach kontaktiert
wurde.
Bei den anderen Kontakten könnte es sein, dass IOs zusammengefasst
wurden. Es könnte sein, dass IOs auf Bezugspotential gelegt wurden. Und
es könnte sein, dass man über einen oder zwei Bonddrähte eine
Konfiguration eingestellt hat. Schwer zu sagen...

von Harald K. (kirnbichler)


Lesenswert?

Tim  . schrieb:
> Interessant, dass so viele Bondpads genutzt werden, obwohl ist sich nur
> um einen 8-pinner handelt. Es werden also offensichtlich einige IO Pins
> kombiniert.

Das kann man den Abbildungen hier
https://github.com/cnlohr/ch32fun?tab=readme-ov-file#quick-reference
entnehmen, die die Pinouts der verschiedenen Gehäusebauformen
zusammenfassen.

von Richard K. (richi123)


Lesenswert?

Ja, das sieht plausibel aus.

von Richard K. (richi123)


Lesenswert?

Und hier noch der CH32V002:

https://www.richis-lab.de/uC07.htm

von Tim  . (cpldcpu)


Lesenswert?

Richard K. schrieb:
> Und hier noch der CH32V002:
>
> https://www.richis-lab.de/uC07.htm

Wow! Super bilder.

Beeindruckend, wie weit der CH32V002 optimiert wurde. Die Pads scheinen
wirklich extrem schmall zu sein. Habe noch nie 12 pads an einer 0.8mm
seite eines dies gesehen.

Die balls sehen auch sehr merkwürdig aus. Sind da Al-wires?

: Bearbeitet durch User
von Richard K. (richi123)


Lesenswert?

Danke, hat auch Spaß gemacht. :)

Die Bondpads sind ungefähr 50µm x 60µm groß. Das ist schon stark
optimiert.

Aluminium-Bonddrähte würden mich wundern. Ich würde dagegen auf Kupfer
tippen. Die Farbe könnte durch Oxidation entstanden sein. Schließlich
öffne ich die Teile thermisch.

von Richard K. (richi123)


Lesenswert?

Und nun der CH32V203:

https://www.richis-lab.de/uC08.htm

von Tim  . (cpldcpu)


Lesenswert?

Sehr interessant!

Das Logo auf dem Flash die ist das von Puya. Es könnte sich um dieses
Flash handeln:

https://www.puyasemi.com/download_path/%E6%95%B0%E6%8D%AE%E6%89%8B%E5%86%8C/Flash/P25Q21H_11H_06H_Datasheet_V2.2.pdf

(Spannungsbereich passt zu den Angaben im V203 Datenblatt auf S.44.
Größe muss 256kbyte, daher 2Mbit sein)

Sie bieten auch einen known-good-die service an:
https://www.puyasemi.com/en/h_series153.html#common

Die beiden Blöcke links auf dem MCU-die scheinen mir etwas groß für den
ADC zu sein. Evtl. handelt es sich hier einfach um einen aufgedoppelten
Block aus peripherie und SRAM? Man kann nämlich sehen, dass sich
zwischen F6 und F8/C8 nicht nur der Speicher, sondern auch viele
Funktionsblöcke verdoppeln.

Ich frage mich, ob sich auf dem Die vielleicht auch eine ARM MCU
verbirgt (ähnlich RP2350)? Denn es gibt ja ein identisches ARM CM3
pendant als CH32F203

von Richard K. (richi123)


Lesenswert?

Puya Semiconductor, interessant!
Ich frage mich immer noch was die großen Blöcke rechts mittig
darstellen.

Sicher bin ich mir bei den "ADC-Flächen" nicht. ADCs sind oft sehr groß
und ich wüsste nicht wo er sonst sein sollte. Es müssen schließlich zwei
sein.

Ob sich da ein ARM MCU verbirgt kann ich leider nicht sagen. :)

von Gerd E. (robberknight)


Lesenswert?

Tim  . schrieb:
> Ich frage mich, ob sich auf dem Die vielleicht auch eine ARM MCU
> verbirgt (ähnlich RP2350)? Denn es gibt ja ein identisches ARM CM3
> pendant als CH32F203

Du meinst es wäre möglich dass CH32V203 und CH32F203 ein identisches Die
verwenden und nur am Ende der Produktion irgendeine Fuse umgelegt wird
und entscheidet welcher der beiden Kerne aktiv wird?

Bin mir nicht ob das bei der kleinen Die-größe geht. Ist ja nicht nur
der Core, sondern auch das ganze Routing zu und von der Peripherie.

Aber man könnte natürlich einen CH32F203 aufmachen und vergleichen. Ich
hab leider grad keinen zur Hand den ich Richard schicken könnte.
