Motor-Ankertester auf Windungsschluss ("Growler")

[Timo N. (tnn85)]

Bin bei der Suche nach einer günstigen Möglichkeit Anker auf
Windungsschluss auf folgende Methode gestoßen - den im Englischen so
genannten "Growler". Hab leider keine Ahnung wie das Teil auf Deutsch
heißt. Schade, dass solche Informationen mit der Zeit bei jüngeren
Generationen verloren gegangen sind und nicht weitergetragen werden,
weil man heute defekte Geräte mit Elektromotor einfach wegschmeißt, ohne
zu wissen ob es am relativ unwirtschaftlich zu reparierenden Anker des
Elektromotors liegt, wenn dieser einen Windungsschluss hat oder ob es
andere Gründe hat, warum der Motor nicht mehr so funktioniert wie
vorgesehen.

Hier eine Vorstellung des Geräts auf Englisch:

https://www.youtube.com/watch?v=fpbyDBLrlhs

Theoretisch lässt sich doch so ein Growler relativ einfach aus einem
alten Spaltpolmotor von einem defekten Ventilator (wenn die Wicklung
noch ok ist) oder einem Mikrowellentrafo herstellen.

Korrigiert mich falls ich die Funktionsweise falsch verstanden habe:

Der Growler ist erzeugt über seine Primärspule in einem Eisenkern eine
mit Netzfrequenz wechselndes starkes Magnetfeld.
Der Eisenkern ist gespalten und wird durch Auflegen des Ankers  und
dessen Blechpaket  "geschlossen" und bietet dem magnetischen Fluss einen
Pfad.
Wenn nun die Magnetfeldlinien durch eine der Nuten des Ankers strömen in
denen eine der Wicklungen einen Windungsschluss hat, dann bedeutet der
Windungsschluss in dieser Nut, dass darin eine neue
"Kurzschlusswicklung" entstanden ist (mit wendigen Windungen oder nur
einer Windung), die genau von dem vom Growler erzeugten Magnetfeld
durströmt wird und als "Sekundärwicklung" eines Trafos fungiert.
Theoretisch müsste in dieser Wicklung dann ein hoher Strom fließen.
Dieser Strom und diese Wicklung innerhalb einer Nut des Ankers erzeugen
wieder ein Magnetfeld, dass ein aufgelegten "Fühler" (z.b. ein Sägeblatt
aus Eisen) im mit Netzfrequenz wechselnden Magnetfeld vibrieren lassen.

Sofern richtig?

Wicklungsschlüsse (Kurzschlüsse zwischen verschiedenen Wicklungen
innerhalb einer Nut werden damit aber nicht erkannt. Korrekt?

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Dazu brauchste aber keinen 'Growler', sondern es reicht entweder der
Komponententester deines Oszis oder ein Ohmmeter sowie ein wenig Geduld.
Ohmmeter/CT an die beiden Bürsten des Motors und den Anker langsam
durchdrehen. Es dürfen nur 2 Werte abwechselnd auftauchen - einmal der
Wert, wenn die Bürste zwei Lamellen kontaktiert und der andere bei
Kontakt mit nur einer Lamelle.
Der Komponententester beschleunigt den Vorgang, aber mit dem Ohmmeter
dauerts nur ein wenig länger.

Timo N. schrieb:
> Schade, dass solche Informationen mit der Zeit bei jüngeren
> Generationen verloren gegangen sind

Unsinn. Was wirklich ausstirbt, ist hoffentlich bald der
unterdimensionierte Universalmotor.

[Matthias S. (dachs)]

Matthias S. schrieb:
> hoffentlich bald der
> unterdimensionierte Universalmotor.

Zweischneidiges Schwert.
Wenn der mit (auf Kante dimensionierter) Elektronik durch einen
brushless ersetzt wird, hält der dann nur noch 2 Jahre und 1 Woche.

Ob das besser ist?

[Michael B. (laberkopp)]

Matthias S. schrieb:
> Dazu brauchste aber keinen 'Growler', sondern es reicht entweder der
> Komponententester deines Oszis oder ein Ohmmeter sowie ein wenig Geduld

Was für ein Unsinn. Typischer Fall von niemals selber gemacht. Der
Widerstandsunterschied ist so klein, der geht voll in den sonstigen
Schwankungen unter, zumal der gedrehte Rotor auch noch Spannungen
induziert die die Widerstandsmessung stören.

Der Komponententester ist auch ungeeignet. Zwar liefert er
Wechselspannung und wird durch die Kurzschlusswindung stark belastet,
aber so ein Motor hat einen recht grossen Luftspalt und wirkt wie ein
Klingeltrafo.

[Timo N. (tnn85)]

Matthias S. schrieb:
> Dazu brauchste aber keinen 'Growler', sondern es reicht entweder der
> Komponententester deines Oszis oder ein Ohmmeter sowie ein wenig Geduld.

Hab ich schon oft gemacht und keine Auffälligkeiten gefunden (220 Ohm
Messbereich, 22000 Counts, 0.01 Ohm Auflösung, +-0.5% +- 10Counts
Messgenauigkeit des Multimeters) . Auch direkt die gegenüberliegenden
Lamellen des Kommutators gemessen (ohne den Einfluss der Kohlen, die
meist mehr als eine Lamelle berühren.).
Trotzdem hat bei Austausch des Ankers der Motor funktioniert. Ob dann
wirklich ein Windungsschluss oder anderes Problem vorlag, konnte ich nie
sagen. Auch wenn beim defekten Motor der Kommutator gereinigt und
Kohlebürsten getauscht / Federn der Bürsten für mehr Anpressdruck
unterlegt wurden.

Matthias S. schrieb:
> Unsinn. Was wirklich ausstirbt, ist hoffentlich bald der
> unterdimensionierte Universalmotor.

Grundsätzlich sehe ich auch die Vorteile von BLDC und co in den
bekannten Einsatzgebieten des Universalmotors (Elektrowerkzeugen,
Staubsauger, Küchenmaschinen) etc, aber zumindest stand jetzt werden die
in kabelgebundenen Geräten einfach immer noch eingesetzt und ich möchte
gerne wissen ob meine vorhandenen Geräte BER (beyond economical repair)
sind oder ob man durch Kauf eines Ersatzteils das Gerät retten kann.

Und wie schon geschrieben wurde, fällt die Elektronik (natürlich
vergossen) bei BLDCs dann auch gerne mal aus.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Michael B. schrieb:
> Was für ein Unsinn. Typischer Fall von niemals selber gemacht.

Das habe ich schon bei dutzenden von Motoren erfolgreich praktiziert -
ohne eine einzige Fehldiagnose. Also sicher kein Unsinn.

[Mani W. (e-doc)]

Timo N. schrieb:
> Hier eine Vorstellung des Geräts auf Englisch:
>
> https://www.youtube.com/watch?v=fpbyDBLrlhs

Der Typ im Video legt einen dreckigen Anker auf und tapst dann
herum...

Grottenschlecht!

[Timo N. (tnn85)]

Mani W. schrieb:
> Der Typ im Video legt einen dreckigen Anker auf und tapst dann
> herum...

Keine Ahnung was der Verschmutzungsgrad des Ankers mit dem Lehrinhalt
des Videos zu tun haben soll, aber was solls. Hab sowieso nur ein
x-beliebiges Video rausgegriffen, dass die Funktionsweise darstellen
soll.
Kritisieren kann man an dem Video, dass er keinen Anker mit
Windungschluss getestet hat, bei dem dann der Fühler vibrieren soll.

Viele Videos dazu gibts aber auch nicht. Hauptsächlich indische. Und no
offense, aber Englisch mit indischen Akzent ist nicht sehr
ohrenschmeichelnd.

Schade, dass es bisher keinen Kommentar mit Erfahrungsbericht zu dem
dargestellten Gerät gibt oder ob es schon jemand nachgebaut hat.

[Hans-Joachim S. (haenschen2)]

Timo N. schrieb:
> Schade, dass es bisher keinen Kommentar mit Erfahrungsbericht zu dem
> dargestellten Gerät gibt oder ob es schon jemand nachgebaut hat.

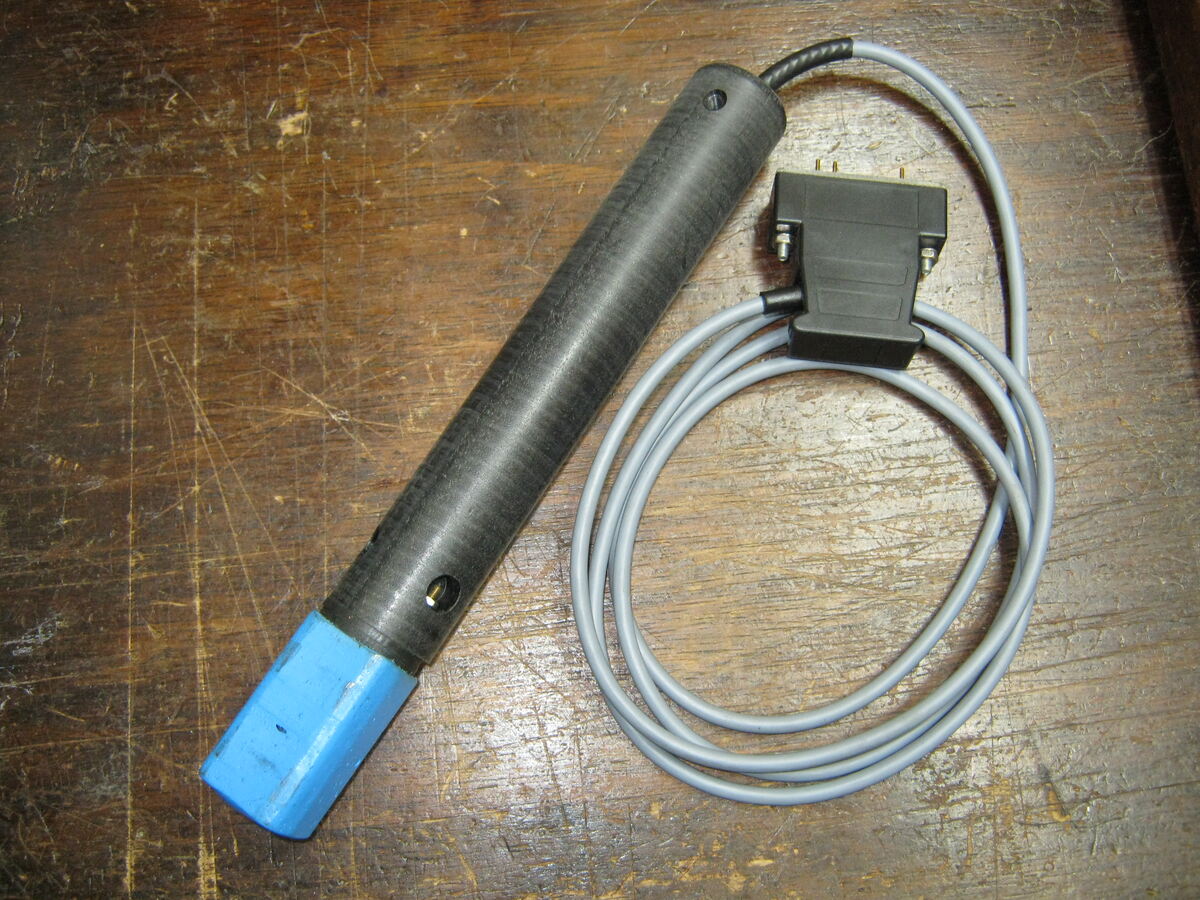

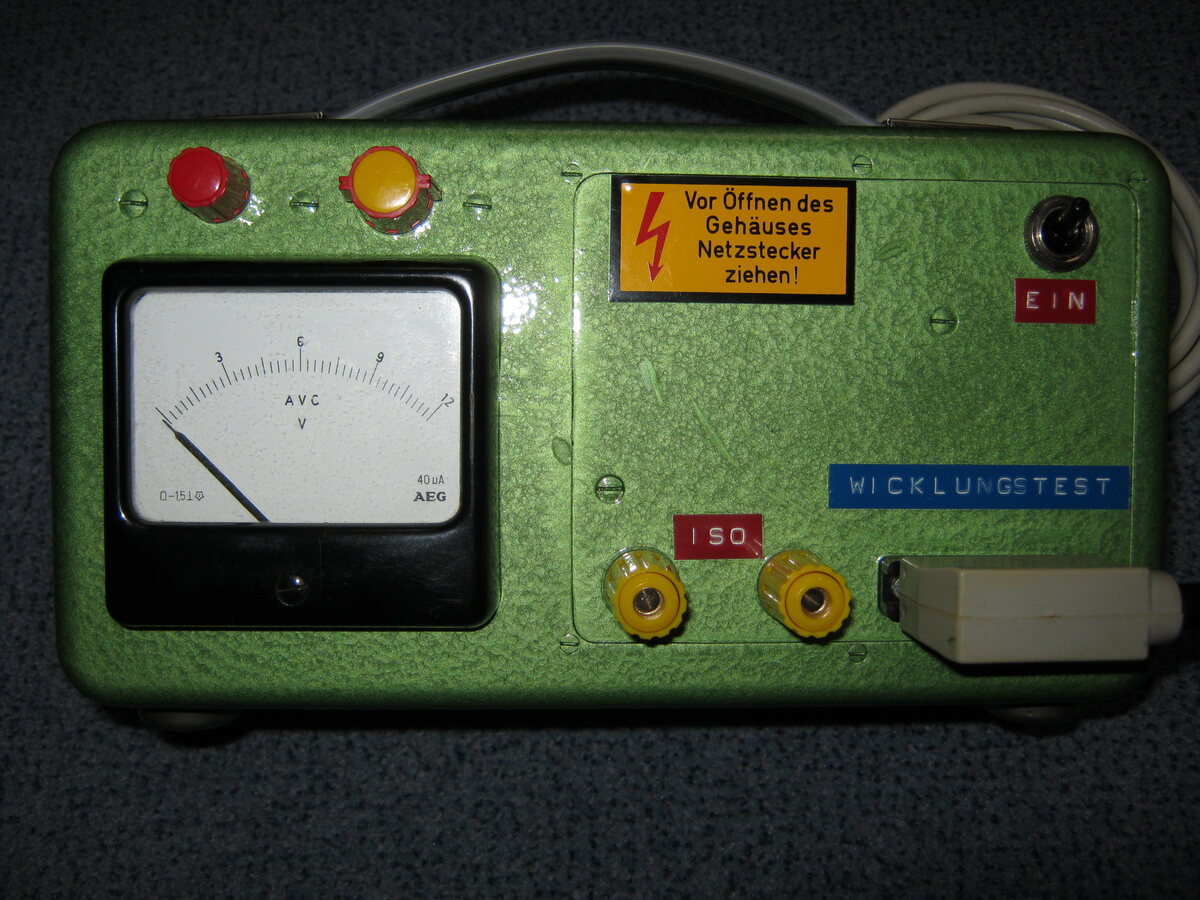

Ja, es gibt sehr wohl jemanden der einige Prüfgeräte nachgebaut hat.
Im Anhang zeige ich einmal zwei meiner Prüfgeräte aus den 1970-Jahren.
Mit dem "Growler" habe ich leider keine sehr guten Ergebnisse erhalten,
weil der Luftspalt des verwendeten Trafokerns zu breit ist.
Mit dem "Brummer" (-den gibt es z.B. von der erwähnten Firma) habe ich
bisher alle Fehler -sowohl in "Ankern" (besser "Läufer") als auch in
Statoren finden können. (-nur als Hobby und aus Interesse!)(Den Aufbau
und die Funktion zu erklären überschreiten hier vmtl. den Umfang der
Lesebereitschaft des Forums.)
Alle Messverfahren haben aber ihre Grenzen: Wenn der verwendete
Wickeldraht sehr dünn ist (-z.B. 0,1 mm) und es ist wirklich nur eine
Windung in sich kurzgeschlossen, dann ist die Anzeige sehr unsicher.
Wenn der Drahtdurchmesser z.B. 0,4 mm ist, wird auch nur eine
kurzgeschlossene Windung deutlich erkannt.
Die Messungen mit dem Ohmmeter am Kollektor (Kommutator) funktionieren
aber nur, wenn eine Teilwicklung sehr deutliche Kurzschlüsse aufweist
und es noch mindestens eine funktionfähige Teilwicklung zum Vergleich
gibt.
Ein weiteres Verfahren beruht auf der Erzeugung einer
Kondensatorentladung und der Darstellung der "gedämpften Schwingung" der
Spulen auf dem Oszi.
Aber das ist dann wieder eine andere Geschichte.
vlG. Hans

[Hans-Joachim S. (haenschen2)]

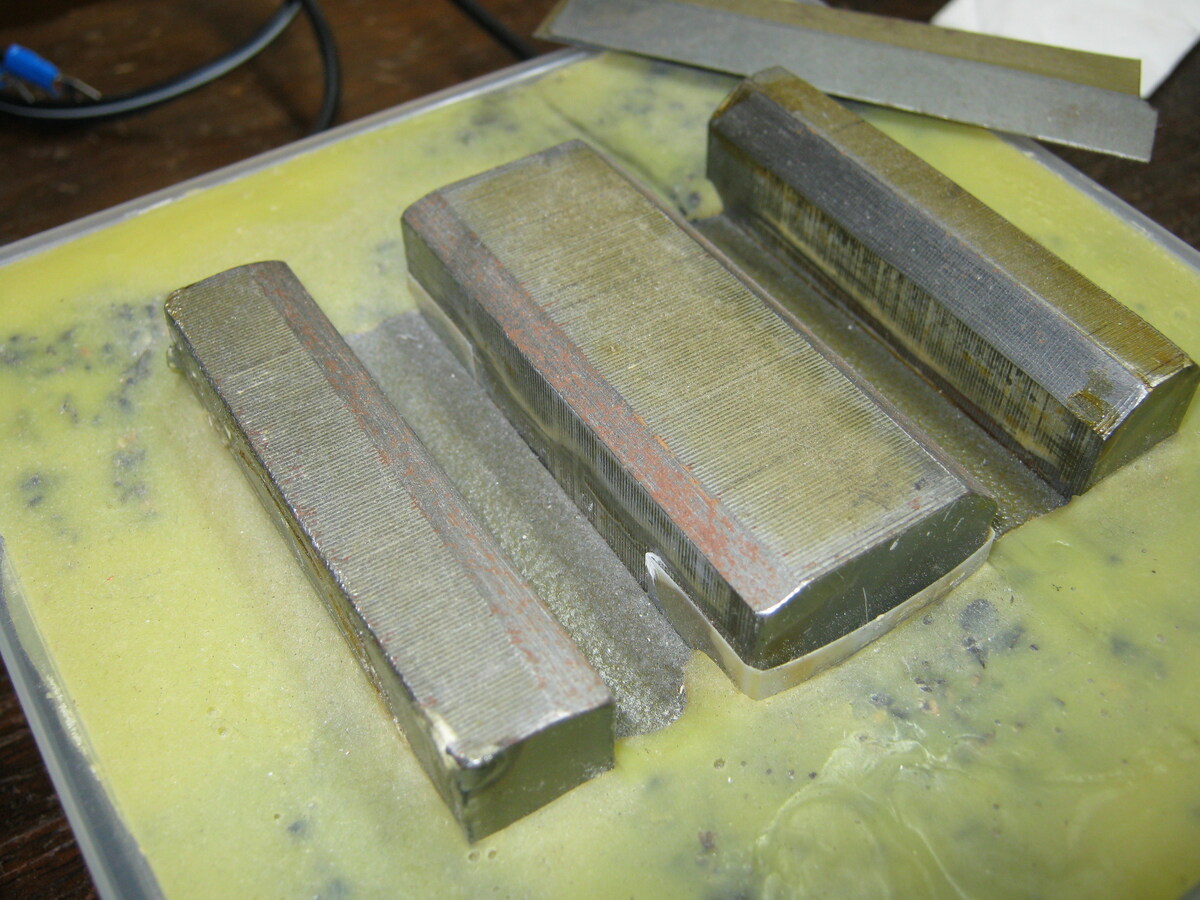

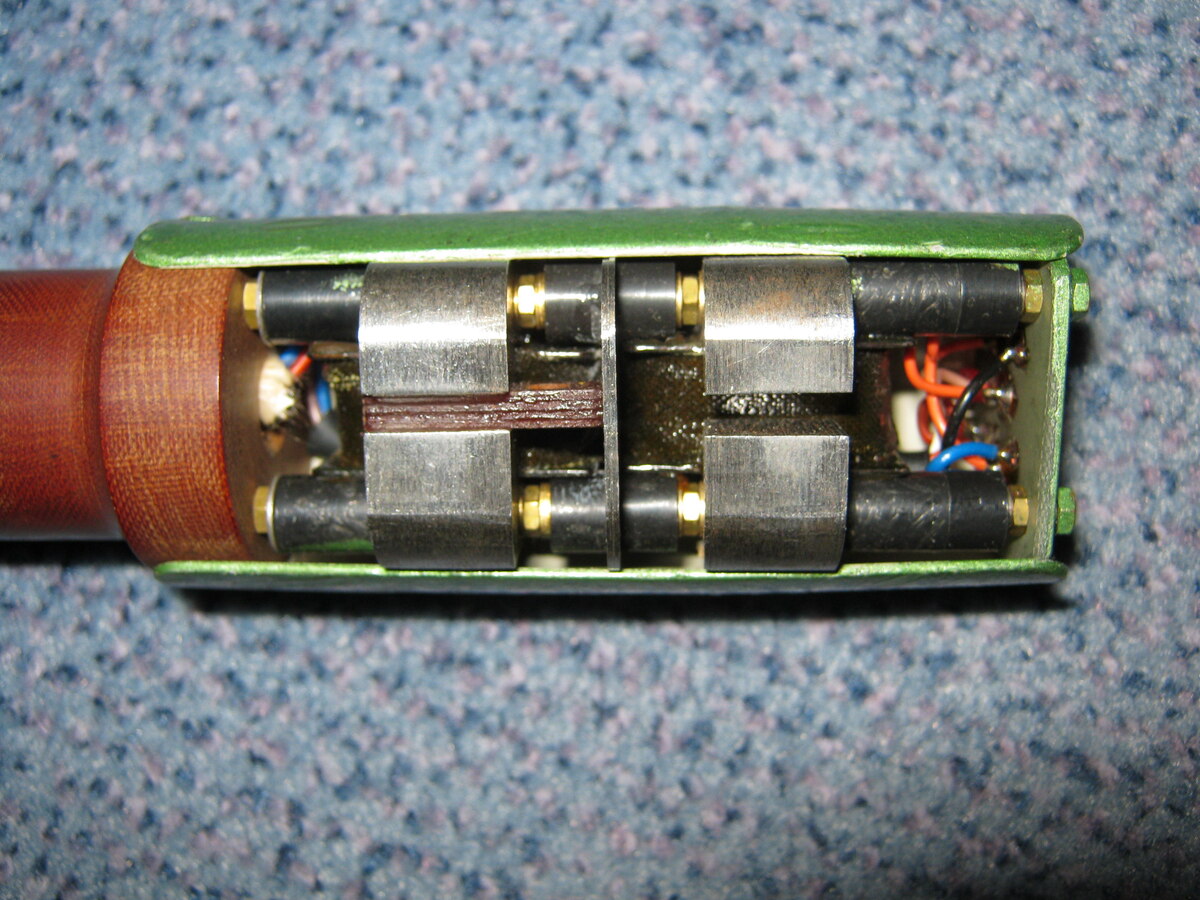

oh weeeeeh, die Bildunterschriften sind vertauscht - sorry !

[Timo N. (tnn85)]

Hans-Joachim S. schrieb:
> Mit dem "Growler" habe ich leider keine sehr guten Ergebnisse erhalten,
> weil der Luftspalt des verwendeten Trafokerns zu breit ist.

Meinst du damit den Luftspalt zwischen Anker und Trafokern oder den
Luftspalt in der Nut (durch die das Magnetfeld gehen muss, um die
kurzgeschlossene Windung zu durchfluten)? Kann man da nicht durch
geeignete Konstruktion was machen?

Hans-Joachim S. schrieb:
> Mit dem "Brummer" (-den gibt es z.B. von der erwähnten Firma) habe ich
> bisher alle Fehler -sowohl in "Ankern" (besser "Läufer") als auch in
> Statoren finden können. (-nur als Hobby und aus Interesse!)(Den Aufbau
> und die Funktion zu erklären überschreiten hier vmtl. den Umfang der
> Lesebereitschaft des Forums.)

Nicht meine. Du meinst vermutlich den hier:
PRÜFREX A20 / A21
https://www.shop-traub.de/amfile/file/download/file/3498/product/8024/
Kannst gerne darüber was erzählen. Hast du so eins nachgebaut und welche
Testfrequenz verwendet das Teil auf seiner Erregerspule?

Hans-Joachim S. schrieb:
> Die Messungen mit dem Ohmmeter am Kollektor (Kommutator) funktionieren
> aber nur, wenn eine Teilwicklung sehr deutliche Kurzschlüsse aufweist
> und es noch mindestens eine funktionfähige Teilwicklung zum Vergleich
> gibt.

Hab damit keine guten Erfahrung gemacht. Eben aus genannten Gründen.
Klar, wenn da was komplett durch ist und sich widerstände von
Kollektorlamelle zu Kollektorlamelle stark unterscheiden und womöglich
nur die Lackisolierung sichtbar durch ist, dann mag man damit eine
Bestätigung finden, aber hab wie gesagt schon Fälle, wo die
Widerstandsmessung keine Auffälligkeiten zum Vorschein brachte und
trotzdem was mit dem Anker nicht stimmt. Hatte mir erhofft durch
einfachen Nachbau eines Growlers dann etwas mehr herauszufinden.
Das Prüfrex A20 / A21 ist mir aber definitiv zu teuer :)

Was ich auch noch gefunden habe ist das hier:
https://www.synflex.com/connect-equip/synparts-spezialteile/detail/induktions-und-hochspannungspruefgeraet-pi-5000-279/

Verwenden diese Geräte auch eine hohe Prüfspannung für die
Induktivitätsmessung oder gilt das "Hochspannung" nur für die
Isolationswiderstandsprüfung?

[B. (overdrive)]

Timo N. schrieb:
> Wicklungsschlüsse (Kurzschlüsse zwischen verschiedenen Wicklungen
> innerhalb einer Nut werden damit aber nicht erkannt. Korrekt?

Passend zum Thema:
https://www.themagnetoguys.co.uk/using-the-growler

[Andrew T. (marsufant)]

Und mehr passendes:

https://www.bosch-classic.com/de/media/bilder/historische_werkstattausruestung_pdf/efaw90a.pdf

[Hans-Joachim S. (haenschen2)]

Ja, Timo ich habe da so Allerlei nachgebaut um die Funktion zu
verstehen.

Timo N. schrieb:
> relativ einfach aus einem
> alten Spaltpolmotor

Genau einen solchen Spaltpolmoter-Kern hätte ich damals wohl besser
verwenden sollen - aber es wurde dann ein Trafokern aus einer Mikrowelle
-und damit hatte ich nicht die Erfolge die ich mir erhofft hatte - man
nimmt was man hat! Die Schenkel stehen zu weit auseinander - damit
koppelt man die Polschuhe des Ankers immer als Gruppe (zwei oder auch
drei) an das Mangnetfeld an und dann "grummelt" das Sägeblatt häufig an
der Seite des Ankers und dann kann man die defekte Teilwicklung nicht
identifizieren.
Die A20 bzw. A21 sind natürlich eine andere Hausnummer - das
funktioniert mit zwei getrennten, auf Abstand montierten, verrundeten
U-Kernen mit je einer Wicklung. Die Erregerwicklung betreibe ich mit ca.
400 Hz aus einem Sperrwandler. (Die historischen "Brummer" wurden mit
einem Zerhacker betrieben - "Wagnerscher Hammer" oder "die gute alte
Klingel" von Onkel Klaus.)(-daher wohl auch der Name "Brummer")
Die zweite Wicklung bildet dann einen "Stromwandler", der nur dann eine
Spannung erzeugt, wenn durch die (defekte) Anker-Teilwicklung ein von
der Erregerspule induzierter "Kurzschlußstrom" fließt (bei offenen
Kollektor-Lamellen). Als Anzeige wurde damals sowohl eine Leuchtdiode
als auch zusätzlich ein Drehspulinstrument mit Spitzenwert-Gleichrichter
verwendet. Die Herstellung der kleinen U-Kerne ist dabei etwas
trickreich - ich habe die aus vollen Blechpaketen eines alten Trafos
gefräst.
Wie schon erwähnt, damit habe ich bisher Alles prüfen können - eine
ganze Palette mit diversen Motoren.
Die "elektronischere" Test-/Messmethode ist dann eher für montierte
Drehströmer gedacht. Ich möchte dazu hier jetzt nicht wirklich
"Schleich"-Werbung machen. (-im letzten Satz findest Du versteckt noch
einen Hersteller solcher Geräte !)
Ich habe den "Motor-Analyzer1" praktisch nachentwickelt und damit alle
Drehströmer (von der besagten Palette) auf "gut" und "böse" prüfen
können.
(-über die erforderliche Entwicklungszeit sprechen wir hier im
Hobbybereich lieber nicht.)
vlG. Hans

[Timo N. (tnn85)]

Hans-Joachim S. schrieb:
> Die A20 bzw. A21 sind natürlich eine andere Hausnummer - das
> funktioniert mit zwei getrennten, auf Abstand montierten, verrundeten
> U-Kernen mit je einer Wicklung.

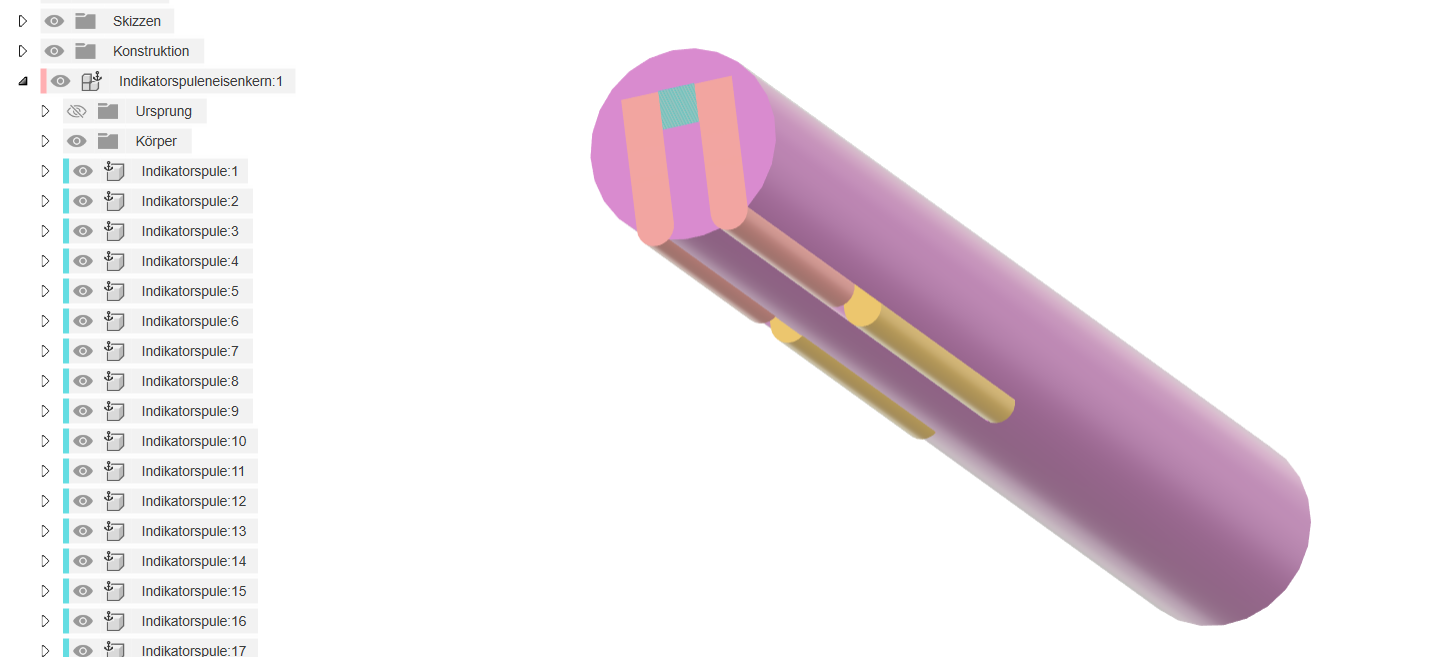

Stelle mir das gerade ungefähr so vor wie in der CAD-Konstruktion.
Rot: Der U-förmige Eisenkern der Indikatorspule (Türkis dessen Wicklung)
Gelb: Der U-förmige Eisenkern der Erregerspule (dessen Wicklung nicht
sicherbar, aber wie Indikatorspule)
Rot: Griff des "A20 bzw. A21"-Klon
Erregerspule wird dann mit deinen 400 Hz bestromt.
Indikatorspule, die ja versetzt zur Erregerspule positioniert ist wird
nicht von dessen Magnetfeld durchflutet, sondern nur vom Magnetfeld der
eventuell darunterliegenden über die ganze Länge (Erregerspule +
Indikatorspule) verlaufenden Kurzschlussspule des Windungsschluss in
einer Nut.
So in etwa korrekt?
5o Hz reichen vermutlich als Erregung nicht aus. Muss wohl 400Hz. Zuviel
darf es vermutlich wegen dem Eisenkern auch nicht sein.

[Michael B. (michael_b528)]

Ich kann noch ein weiteres Prüfgerät vorstellen, das IP 5000, das hatten
wir in der Werkstatt wo ich damals gelernt hab.
(Der Entwickler hat wohl beim örtlichen Motorwickler mal ein Praktikum
oder ne Ausbildung gemacht)

Für kleine Anker hatten wir V-Förmig angeordnete Kupferschienen die mit
den Messleitungen verbunden wurden, in die der Kollektor aufgesetzt
werden kann zum einfachen drehen beim Prüfen.

Kennt das zufällig noch wer? Würde mich interessieren wie verbreitet das
ist.

https://shop.seipp-gmbh.de/products/pruefgeraet-hochspannungspruefgeraet-pi-5000?variant=32377870602
(Leider mit 2270€ kein wirkliches Schnäppchen...)

Hier ein Auszug aus der Beschreibung:
"Einzigartig ist seine Möglichkeit zur Induktivitätsvergleichsmessung."
"Die Induktivitätsvergleichsmessung erlaubt Windungs- oder
Wicklungsschlüsse oder Kurzschlüsse gegen Masse für einzelne Wicklungen
zu erfassen, sobald die Induktivität einer einzelnen Spule sich
gegenüber den Vergleichsspulen im gleichen elektrischen Betriebsmittel
unterscheidet. Diese Prüfung ist für Motoren jeder Größe und jeder
Wicklungszahl mit beliebiger Windungszahl möglich. Das Messgerät kann
durch Veränderung der angelegten Spannung zwischen 1,5 und 265V AC auf
die Maschinengröße angepasst werden. Die Induktionsvergleichsprüfung
elaubt ferner Kurzschlussanker im eingebauten Zustand zu prüfen."

[Hans-Joachim S. (haenschen2)]

Timo N. schrieb:
> So in etwa korrekt?
> 5o Hz reichen vermutlich als Erregung nicht aus. Muss wohl 400Hz. Zuviel
> darf es vermutlich wegen dem Eisenkern auch nicht sein.

Ja Timo, du hast es genauso gezeichnet wie es bei diesen Mess-Sonden
aufgebaut ist. Das Foto zeigt meine erste (-und beste) Version -
vorn/rechts ist die Fehler-LED eingebaut - dann kann man, wenn man z.B.
im Stator herumtastet, sofort eine grobe Anzeige sehen und muss nicht
ständig das Messgerät im Blickwinkel haben. Die Erregerspannung sollte
rechteckförmig/impulsartig sein (-ich habe es nie mit einem Sinus
getestet) und Frequenzen von 400 bis 800 Hz sind i.O. Dadurch kann die
Windungszahl der Erregerspule in einem gewissen Rahmen bleiben und die
übertragbare Leistung ist größer als mit 50 Hz. Im Gerätegehäuse hat
dann auch noch die Möglichkeit zur Iso-Prüfung mit 500 V Platz gefunden.
("Angstwiderstände" begrenzen den Strom auf ca. 5 mA)
Der Nachbau ist natürlich mit etwas handwerklichem Geschick möglich -
lohnt aber nur, wenn man genügend regelmäßige Anwendungen dafür hat -
sonst ist der nächstgelegene Maschinenwickler (-mit einem Pfund Kaffee
bewaffnet ;-) ) vermutlich die bessere Lösung.
Die Variante mit dem Induktivitätsvergleich habe ich einmal zu bauen
begonnen. Das "Projekt" ist aber nie verwirklicht worden - ich habe
somit keine Erfahrung damit.
vlG. Hans

[Timo N. (tnn85)]

Hans-Joachim S. schrieb:
> Das Foto zeigt meine erste (-und beste) Version -
> vorn/rechts ist die Fehler-LED eingebaut - dann kann man, wenn man z.B.
> im Stator herumtastet, sofort eine grobe Anzeige sehen und muss nicht
> ständig das Messgerät im Blickwinkel haben.

Schöne Sache. Danke für die Fotos.

Hans-Joachim S. schrieb:
> Der Nachbau ist natürlich mit etwas handwerklichem Geschick möglich -
> lohnt aber nur, wenn man genügend regelmäßige Anwendungen dafür hat -

Ja, denke ich mir. Ob ich so ein Teil mal nachbaue oder nicht, weiß ich
auch noch nicht. Mich hat es nur sehr interessiert.
Denke in den meisten Fällen, wird man einen defekten Anker auch so
erkennen, aber wenn es halt die Fälle gibt, wo einem die
Widerstandsmessung nichts bringt, da entweder Wicklungswiderstand
sowieso schon sehr klein oder wenn sich defekte Wicklungen nicht abheben
(wie bei mir), wäre so ein Teil schon geschickt.

Danke für deinen Input.

[Peter G. (metalfranke)]

Michael B. schrieb:
> Ich kann noch ein weiteres Prüfgerät vorstellen, das IP 5000,

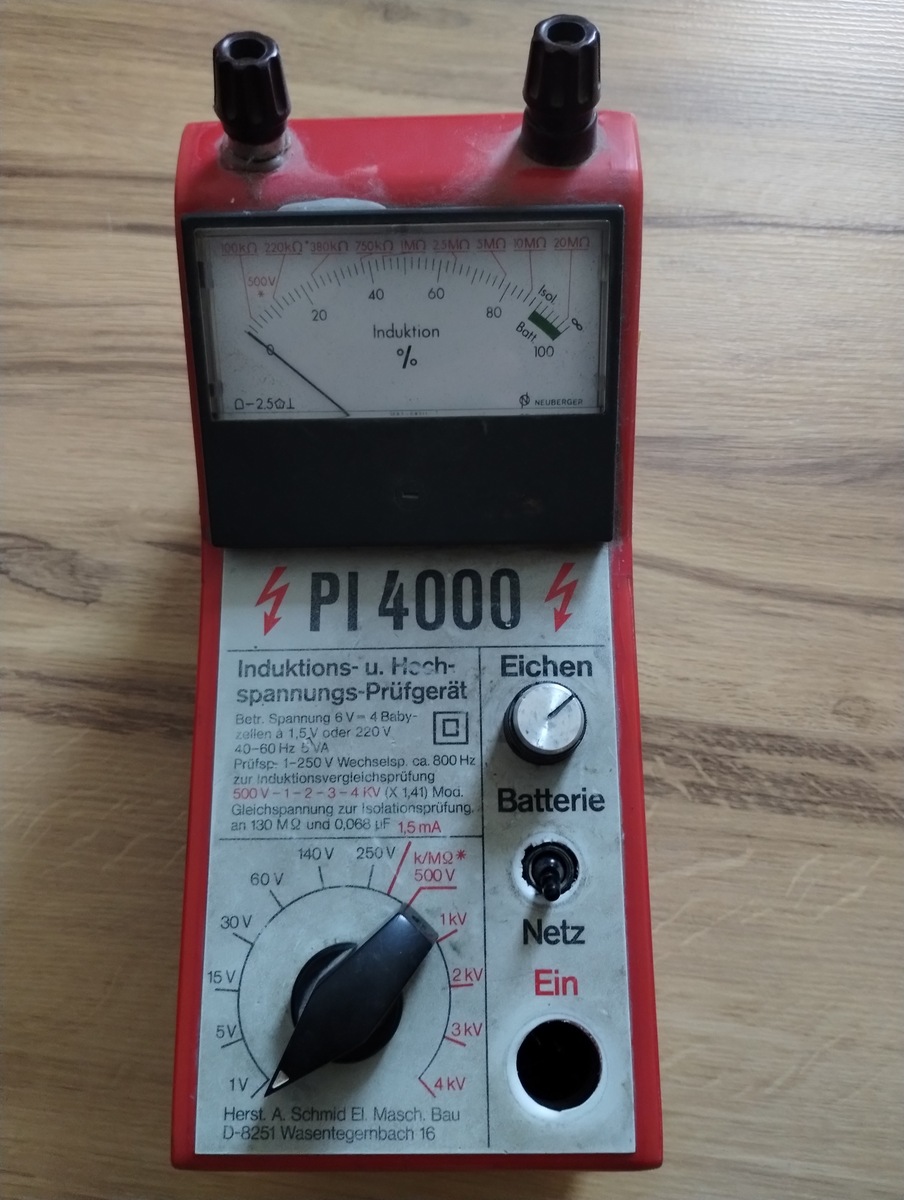

Ich hab ein PI 4000 hier, scheint der Vorgänger zu sein. Das war das
Lieblings-Messgerät von meinem Schwiegervater, der hat früher auch mal
Motoren gewickelt. Leider ist die Spannungserzeugung defekt und ich hab
noch zuviele andere Baustellen. Die Schaltung ist nur ein Oszillator +
Kaskade, alles diskret aufgebaut.

Gruß Peter

[Joachim B. (jar)]

Timo N. schrieb:
> Bin bei der Suche nach einer günstigen Möglichkeit Anker auf
> Windungsschluss auf folgende Methode gestoßen

in der RFS-Technikerprüfung wurde ein Zeilentrafotestgerät gebaut mit
TCA105 Schwellwertschalter
https://www.ebay.de/itm/325984214832
https://www.alldatasheetde.com/datasheet-pdf/download/163894/SIEMENS/TCA105.html

Nachbau von König
https://www.radiomuseum.org/r/koenig_e_ztr_tester.html

vielleicht hilft es, der Bau ist eigentlich leicht.

[Timo N. (tnn85)]

Peter G. schrieb:
> Ich hab ein PI 4000 hier,

Aha, also prüft das Teil mit 1-250VAC @ 800Hz, ob die Induktivitäten in
etwa gleich sind.
Kann es sein, dass manche Windungsschlüsse noch nicht ganz (durch die
Lackisolierung) durch sind und erst bei höheren Spannungen auftreten?
So dass man bei niedrigen Testspannungen identische Induktivität misst,
bei höhere Testspannung es bei defekten Wicklungen dann zum Durchschlag
und damit Windungsschluss kommt und sich  hier dann die Induktivität
unterscheidet?

[Hans-Joachim S. (haenschen2)]

Timo N. schrieb:
> Kann es sein, dass manche Windungsschlüsse noch nicht ganz (durch die
> Lackisolierung) durch sind und erst bei höheren Spannungen auftreten?

Timo, das ist genau ein Problem! Gerade "moderne"
Esteremid-Iso-(Träufel/Tränk-)Lacke werden ja erst durch recht starke
Erwärmung wieder "beweglich". Die Cul- oder gar CuLL-Wickeldrähte halten
Durchschlagspannungen von 2,5 kV und mehr stand. (-gemessen mit 2
verdrillten 0,5 mm Cul) Wenn dann durch Überhitzung ein Windungsschluß
entsteht, repariert der sich durch "eindringenden" Träufellack wieder
selbst, und die Maschine funktioniert sogar wieder für einige Zeit.
Bei meinen ersten -nicht zum Ende durchgeführten- Versuchen mit
selbstzubauenden "Induktivitätsvergleichs-Messgeräten" ist die
einstellbare Testspannung z.B. von 1,5 V bis 265 V AC ein großer
Vorteil. Ich habe dann einen 800 Hz-Generator gebaut, der extreme
(steile) Impulse erzeugen sollte. Dabei ist es dann geblieben - der
Versuchsaufbau liegt mit einigen Anderen im "mach ich später ´mal"
Schrottregal.
Man sollte immer daran denken, dass Vergleichs-Messgeräte ja immer eine
Referenz benötigen. Beim Drehströmer hat man die evtl. vielleicht. Aber
wenn nur ein einsames, defektes Hauptschluss-Motörchen vorliegt, sollten
Messungen ja eindeutige Ergebnisse bringen - da sind "Brummer" u.ä.
vermutlich besser. (-wenn wir von den bereits erwähnten Grenzen dieser
Messverfahren einmal absehen (sehr dünner Wickeldraht, hohe
Windungszahlen, hoher Wirkwiderstand der Teilwicklung ....)
vlG Hans
