Forum: Mechanik, Gehäuse, Werkzeug Kunststoffplatte anfertigen lassen


von Alexander (alecxs)


Angehängte Dateien:

Lesenswert?

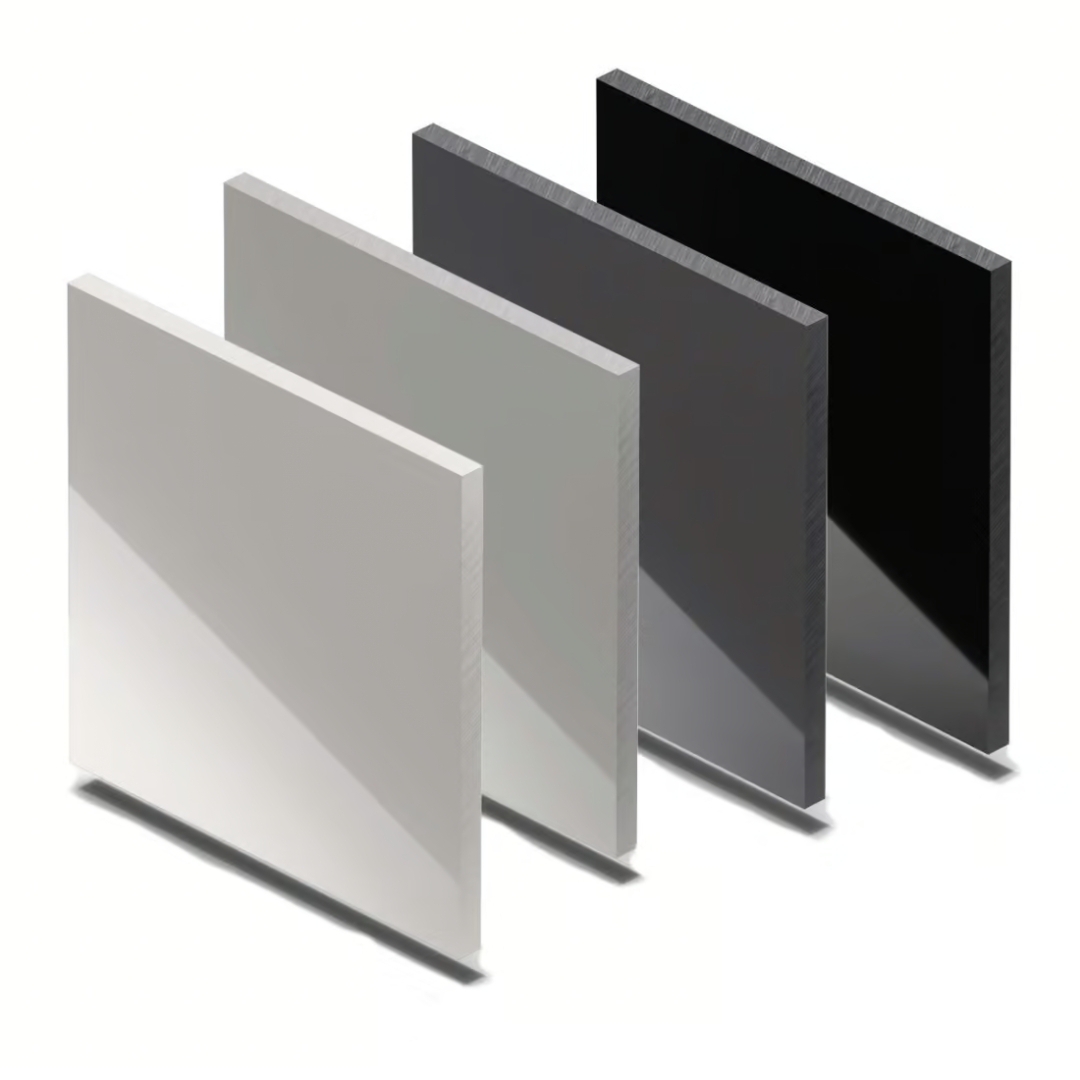

Hat jemand einen Tipp woher ich günstig eine Hartplatte herbekomme,
Baumarkt oder so? Sollte ungefähr 280 x 110 mm sein und auf 70 mm
freischwingend stabil sein. Ideal wäre ein Fertiger wo man mit einem
Programm die Platte entwerfen kann, zumindest aber sollte es Zuschnitt
sein (die 16x Bohrungen bekomme ich auch freihand gebohrt). Material
sollte WLAN nicht abschirmen, daher kein Blech.

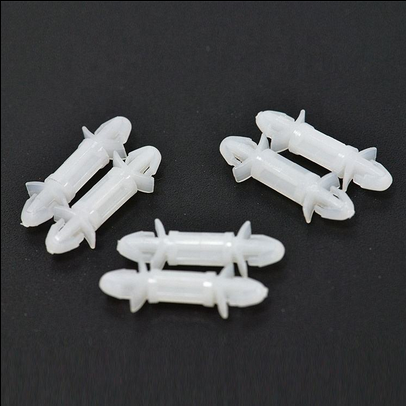

Es soll eine Halteplatte werden, da kommen dann drei Boards drauf. Dafür
suche ich irgendwelche Schnell-Clip Abstandshalter, ähnlich wie die
Plastikclips von Mainboards, aber beidseitig klippbar.

Die Platte selbst soll auch mit Abstandshaltern geklippt werden,
Höhenunterschied ungefähr 24 mm +/-1. Die Bohrlöcher haben einen
Durchmesser von 3,5 mm bzw. 4,5 mm wenn ich richtig gemessen habe.

: Bearbeitet durch User
von Gerald B. (gerald_b)


Lesenswert?

Für Plexiglas gibt es Firmen, die dir das Zeug millimetergenau
zuschneiden. Einfach mal googeln. Die haben dann Namen, wie
Plattenzuschnitt und so. Es gibt auch welche, die Sperrholz,
Siebdruckplatten und andere Zuschnitte anbieten.

von Jörg R. (solar77)


Lesenswert?

Alexander schrieb:
> Hat jemand einen Tipp woher ich günstig eine Hartplatte
> herbekomme,
> Baumarkt oder so? Sollte ungefähr 280 x 110 mm sein und auf 70 mm
> freischwingend stabil sein. Ideal wäre ein Fertiger wo man mit einem
> Programm die Platte entwerfen kann, zumindest aber sollte es Zuschnitt
> sein (die 16x Bohrungen bekomme ich auch freihand gebohrt). Material
> sollte WLAN nicht abschirmen, daher kein Blech.

Nur ein Beispiel, aber jammere nicht über die Kosten.

https://www.schaeffer-ag.de/

https://www.schaeffer-ag.de/frontplatten-designer#download

: Bearbeitet durch User
von Alexander (alecxs)


Lesenswert?

Achso hab ich vergessen dazu zu sagen, soll nicht mehr wie 10 € kosten.

von David G. (Firma: 10.08.1985) (follow2000)


Lesenswert?

Wenn du keinen Fertiger findest hier eine Möglichkeit:

Kauf dir eine Oberfräse und mache dir eine Schablone für den Ausbruch.
Mittlerweile haben viele einen 3D Drucker. Damit die Schablone
ausdrucken. Bei größeren Ausbrüchen kann man die Teile mit Verbindern
ausstatten, ähnlich wie bei Puzzleteilen. Die Schablone kann man dann
mit doppelseitigem Klebeband temporär befestigen und wieder verwenden.

Der Youtuber Lets-Bastel arbeitet auch häufig mit Schablonen meistens
mit Holz, geht mit Kunststoff aber genau so gut.

von Jörg R. (solar77)


Lesenswert?

Alexander schrieb:
> Achso hab ich vergessen dazu zu sagen, soll nicht mehr wie 10 €
> kosten.

Selbst ist der Mann..

Also auf in den Baumarkt und dann in den Keller..mit Säge und Bohrer:-)

von Udo S. (urschmitt)


Lesenswert?

Acrylglas und Kappsäge oder Tischkreissäge.
Oder Polycarbonatplatten.
z.B. https://www.xxldirect.de/kunststoffplatten/polycarbonat.html

: Bearbeitet durch User
von Marcel V. (mavin)


Angehängte Dateien:

Lesenswert?

Ich verwende selbst gerne die Hart PVC Platten aus dem Bauhaus, weil es
gut werden muss!

Die gibt's in 4mm starker Ausführung und sie sind extrem
verwindungssteif und lassen sich trotzdem gut bohren und es lassen sich
sogar Gewinde reinschneiden.

von Alexander (alecxs)


Lesenswert?

Meinst Du die hier "Stabiler als Karton"?

https://www.bauhaus.info/aluplatten-kunststoffplatten/hartschaumplatte-protex/p/14217624

Hat schon mal jemand JLCPCB missbraucht? Kostet für 2mm Stärke Eur 5,-

von Stephan S. (uxdx)


Lesenswert?

Ich nehme gerne PVC-Schaum-Platten, die sind leicht, trotzdem stabil und
man kann sie mit einem Teppichmesser leicht selbst zurechtschneiden.

von Marcel V. (mavin)


Lesenswert?

Alexander schrieb:
> Meinst Du die hier "Stabiler als Karton"?

Nein

von Udo S. (urschmitt)


Lesenswert?

Alexander schrieb:
> Hat schon mal jemand JLCPCB missbraucht? Kostet für 2mm Stärke Eur 5,-

Du brauchst doch die Platte, mach und berichte :-)

von Alexander (alecxs)


Lesenswert?

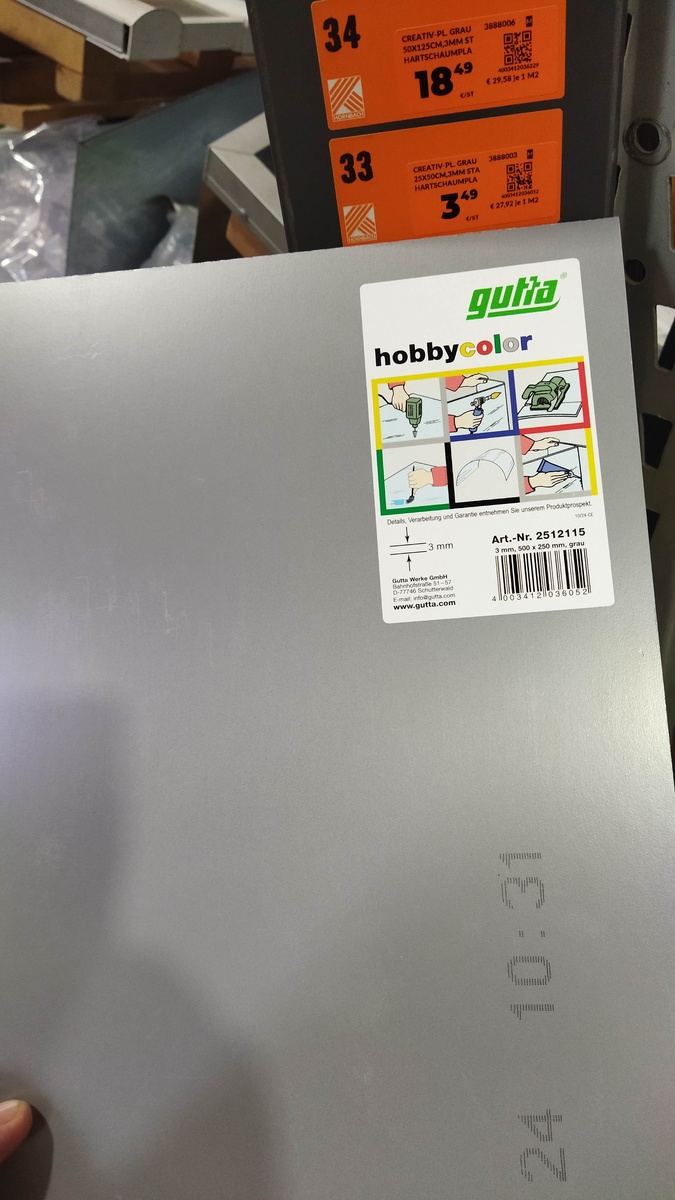

Ich fahr mal in den Hornbach gucken.

von Michael B. (laberkopp)


Lesenswert?

Alexander schrieb:
> Achso hab ich vergessen dazu zu sagen, soll nicht mehr wie 10 €
> kosten.

Da bleibt ja nach dem Porto nichts mehr übrig für das Material.

Es gibt natürlich viele Arten von Kunststoffplatten  die 70mm
freischwingend bestimmen welches Material wie dick.

Stephan S. schrieb:
> PVC-Schaum-Platten

Boh, da ist ja selbst Pappe besser.

von Thomas F. (igel)


Lesenswert?

Alexander schrieb:
> Hat jemand einen Tipp woher ich günstig eine Hartplatte herbekomme

Was ist denn eine Hartplatte? Material?

Platten gibt es hier:

https://www.technoplast-onlineshop.de/rubrik,mein_shop,de/Platten,Platten

von Heinz R. (heijz)


Lesenswert?


von Mani W. (e-doc)


Lesenswert?

Alexander schrieb:
> Achso hab ich vergessen dazu zu sagen, soll nicht mehr wie 10 € kosten.

Träumer!

von Mani W. (e-doc)


Lesenswert?

Alexander schrieb:
> Achso hab ich vergessen dazu zu sagen, soll nicht mehr wie 10 € kosten.

Träumer!

Selbst suchen, selbst machen...

von Thomas F. (igel)


Lesenswert?

Mani W. schrieb:
> Alexander schrieb:
>> Achso hab ich vergessen dazu zu sagen, soll nicht mehr wie 10 € kosten.
>
> Träumer!

Naja, in der Resterampe findet sich schon was deutlich unter 10€.
Muss man eben selber noch zuschneiden:

https://www.technoplast-onlineshop.de/gruppe,mein_shop,de/Angebote,angeboteplatten,plattenrestepe,46301z,PE-HD+300+natur

von Alexander (alecxs)


Lesenswert?

3,0 x 200 x 340 mm
EUR 3,90

Aber da es das im Baumarkt gibt brauche ich keine Versandkosten.

von Michael B. (laberkopp)


Lesenswert?

Thomas F. schrieb:
> Naja, in der Resterampe findet sich schon was deutlich unter 10€.
> Muss man eben selber noch zuschneiden:

Boh, PE, da kannste ja gleich ne Scheibe Brot nehmen.

Ausserdem wollte er zugesägt und gebohrt.

von Bauform B. (bauformb)


Lesenswert?

Alexander schrieb:
> Es soll eine Halteplatte werden, da kommen dann drei Boards drauf.

Alexander schrieb:
> Hat schon mal jemand JLCPCB missbraucht?

Die drei Boards brauchen doch bestimmt elektrische Verbindungen. Dann
ist eine Platine als Halteplatte kein Missbrauch. FR4 ist erstaunlich
stabil, wahrscheinlich reichen die normalen 1.5mm leicht. Beschriftung
und kleine Toleranzen gibt's gratis.

Abstandshalter aus Kunststoff gibt es auch zum Schrauben, damit fühlt
sich das gleich viel seriöser an ;)

https://www.tme.eu/de/details/tfm-m3x24_dr285rd/distanzhulsen-aus-kunststoff/dremec/285rdx24/

von Michael B. (laberkopp)


Lesenswert?

Bauform B. schrieb:
> Dann ist eine Platine als Halteplatte kein Missbrauch.

Aber 28cm bekommt er auch bei jlcpcb nicht für 10€. Einfach nur ein
Spinner.

von Alexander (alecxs)


Lesenswert?

Ich hab es gestern eingegeben $15 + $15 Versand, waren umgerechnet €25 /
5 Stk. Das sind €5 pro Stück wenn Du rechnen kannst.

Bauform B. schrieb:
> Abstandshalter aus Kunststoff gibt es auch zum Schrauben, damit fühlt
> sich das gleich viel seriöser an ;)

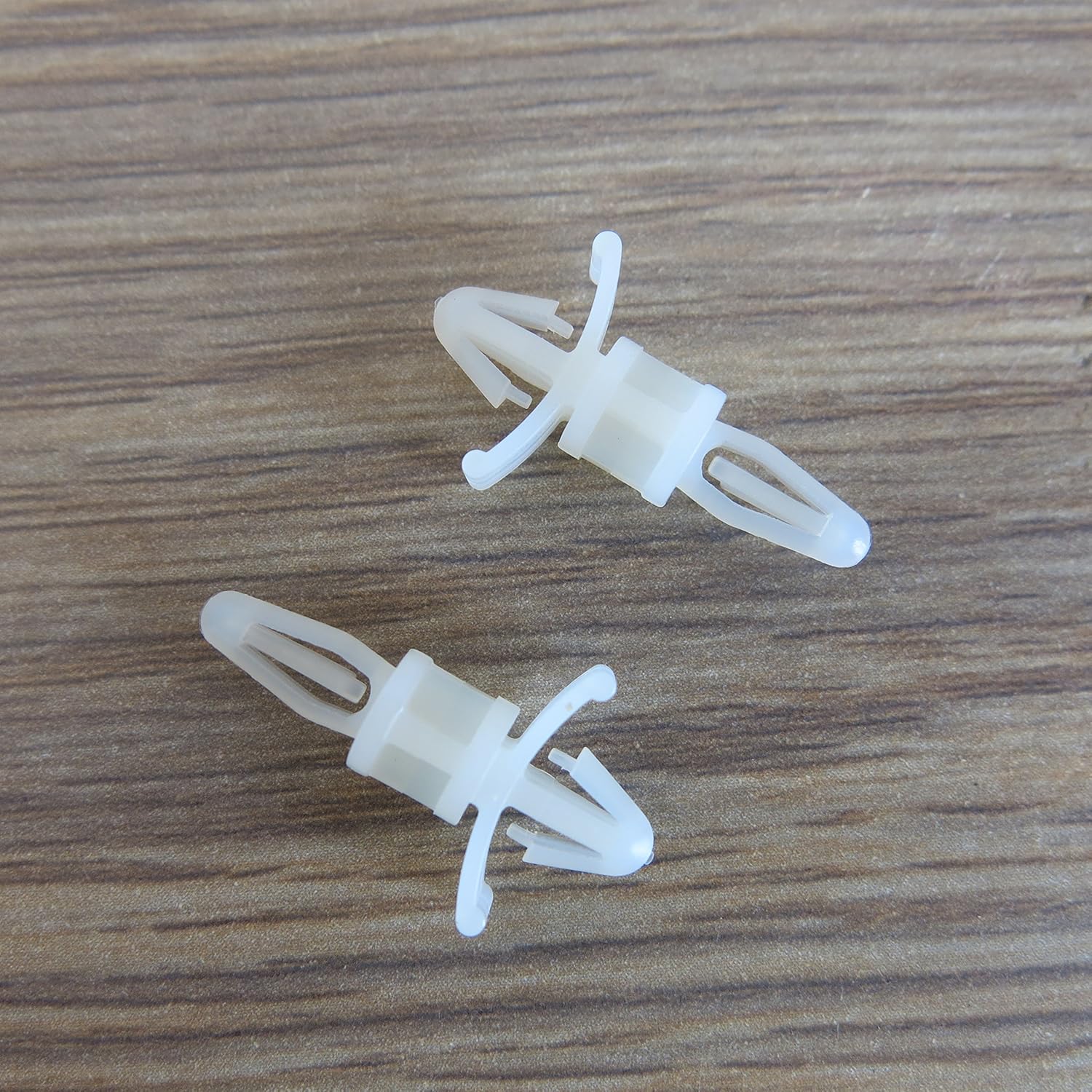

Darauf werde ich zurück greifen wenn ich im Baumarkt was finde, da die
Plastikspacer nur bis 2mm Stärke passen und ich Freihand keine saubere
1mm Senke gebohrt bekomme.

: Bearbeitet durch User
von Michael B. (laberkopp)


Lesenswert?

Alexander schrieb:
> Das sind €5 pro Stück

Es sind 25€ + 4 x Müll, wenn du denken kannst. Denn du brauchst:

Alexander schrieb:
> eine

von Alexander (alecxs)


Angehängte Dateien:

Lesenswert?

Ich brauche erstmal nur eine als Prototyp, das ist  richtig. Wenn das so
passt, kann ich ja die Verkabelung sparen und bei JLCPCB anfertigen
lassen.

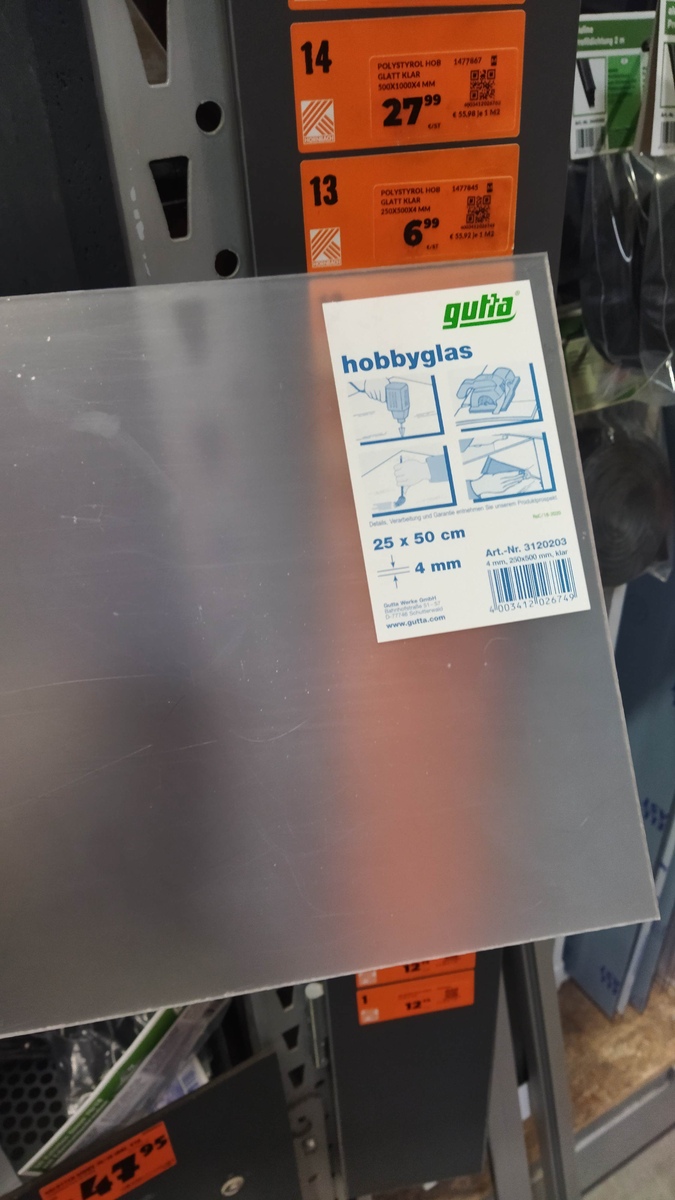

Die Hartschaumplatte finde ich zu lapprig, habe eine aus Plexiglas
genommen.
