Ich sollte nach fast 20 Jahren wieder mal ein Altera Quartus Design
machen. Allenfalls mit der Max2 Familie.
Ich bin technologisch beim Schema Editor stehen geblieben, habe mir zwar
einmal VHDL angeschaut, aber effizient arbeiten ist etwas anderes.
Damals war soweit ich mich erinnern kann ab Version 9.1 oder so kein
Schema Editor fuer das Design oder die Testbench mehr dabei.
Falls der immer noch nicht wieder kam, was gibt es fuer Alternativen.
Damals habe ich Micro Semi oder so, als alternative gefunden, weiss aber
nicht, ob die, resp deren IDE noch existiert, und ob die noch den Schema
Editor unterstuetzen.

Fuer Devices ohne externes EEPROM, vielleicht 100-300 Makrozellen

[Dimi S. (ilovespeccy)]

In der letzten Version von Quartus Prime, die ich benutzt habe (ich
glaube, es war Version 21), gab es definitiv noch den Schematic Editor.
Die Versionen 9.1 und 13.0 hatten ihn auch.

[Purzel H. (hacky)]

Ah, danke und fuer die Testbench den Waveform Editor ?

[Gregor J. (Firma: Jasinski) (gregor_jasinski)]

Purzel H. schrieb:
> Damals war soweit ich mich erinnern kann ab Version 9.1 oder so kein
> Schema Editor fuer das Design oder die Testbench mehr dabei.
> Falls der immer noch nicht wieder kam, was gibt es fuer Alternativen.

Schaltplaneditor ist sowohl in der alten Version 'Quartus II 13.1' als
auch in der neuen (vor 3-4 Monaten installiert) 'Quartus Prime Lite
Edition 24.1' dabei – ist für mich das wichtigste überhaupt, um sehr
hardwarenah damit arbeiten zu können und wenn es bereits eine neuere
Version gibt, möchte ich das dort auch nicht missen, die Weiterbenutzung
der 24.1 würde mir dafür aber auch reichen. Eine relativ umfangreiche
Bibliothek mit Bauteilen gibt es auch – eigene Bauteile aus Gattern, ICs
etc. kann man auch erstellen, hier man muss aber wissen, wie es geht

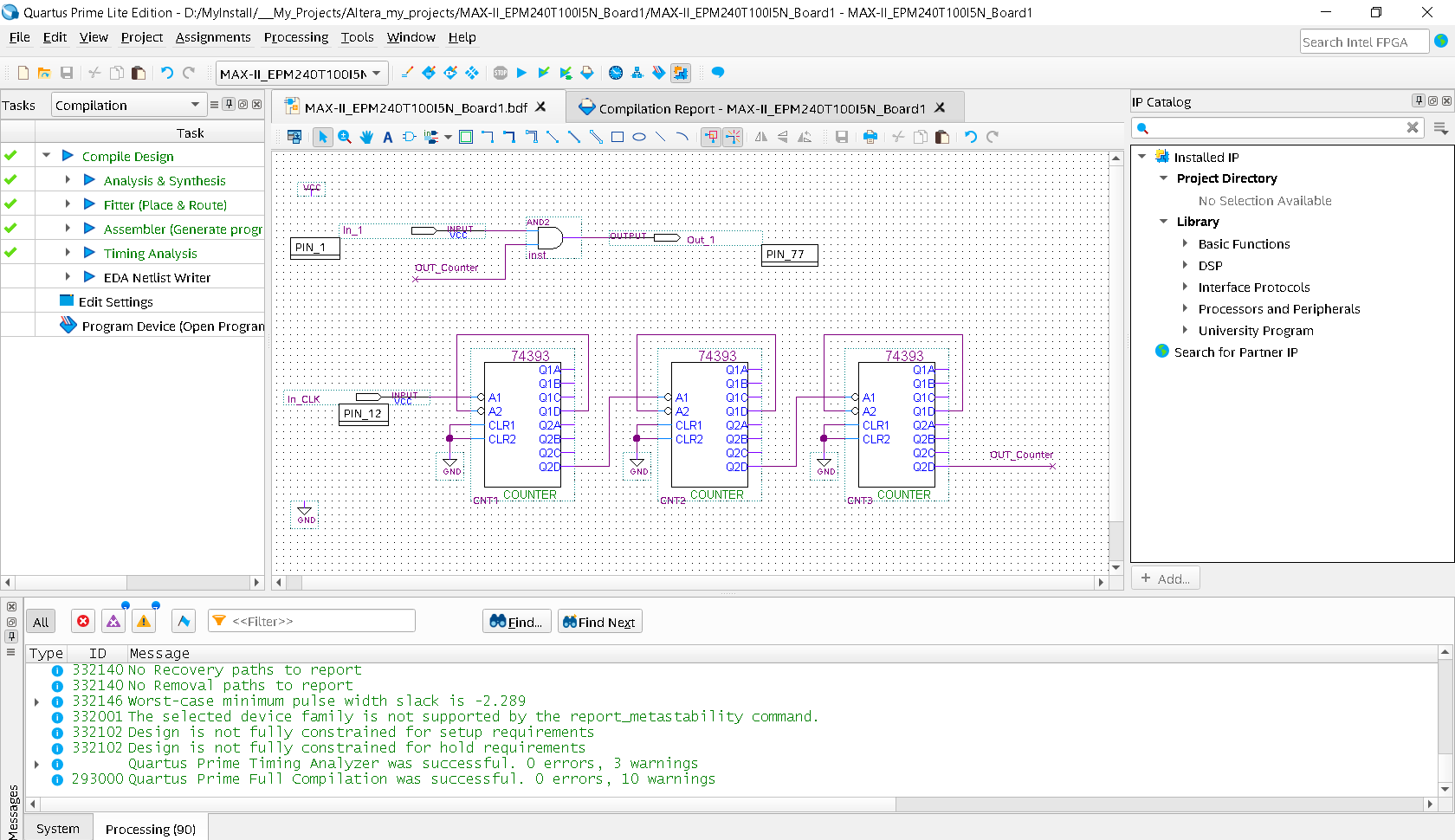

(Stichwort Pfade einfügen). Auf dem Screenshot benutze ich den EPM240 in
TQFP100, Programmiergerät ist USB-Blaster-Cable und das Betriebssystem
des PCs war anfangs Windows 10, ist jetzt aber Windows 11 – mein alter
PC hatte mit dem Blaster Probleme, beim neuen PC mit Win 11 hat es
sofort funktioniert, Windows-Defender wird aber bei mir standardmäßig
sehr unterdrückt benutzt, weil ich den teilweise hauptverantwortlich für
so einige Probleme (u.a. mit dem Blaster) halte, also wenn der Defender
normal im Hintergrund alles mögliche ungefragt abblockt.

[Pandur S. (jetztnicht)]

Vielen Dank Gregor,
und fuer die Testbench gibt es einen Waveform editor ?

[Gregor J. (Firma: Jasinski) (gregor_jasinski)]

Pandur S. schrieb:
> Vielen Dank Gregor,
> und fuer die Testbench gibt es einen Waveform editor ?

Das weiß ich leider nicht, weil ich mich bei Altera mit dem
Wellenformgenerator noch gar nicht beschäftigt habe – ich beschäftige
mich primär mit Xilinx-Produkten und die von Altera betrachte ich erst
seit einiger Zeit als Alternative und zweite Sparte für meine künftigen
Entwürfe; Lattice kommt vielleicht irgendwann auch mal als dritte Säule
dazu. Ich weiß allerdings, dass die alte Xilinx-IDE mir an einer Stelle
abweichende (also definitiv falsche) Signale in der Signalsimulation
zeigte, obwohl in der Wirklichkeit alles richtig war und auch
funktionierte – in diesem besagten Fall war das meine Mini-VGA-Karte,
die ich in einem FPGA auf Schaltplanebene entworfen und implementiert
habe, insofern sollte man hier – meiner Meinung nach – eher auf echte
Messungen mit z.B. einem guten Oszilloskop, Logikanalysator usw.
übergehen, um sich solche eventuellen Phantomverläufe bzw. merkwürdige
Signalüberschneidungen, wo man dann womöglich tagelang die Ursache
sucht, zu ersparen. Dass man nicht an alle Signale rankommt,
insbesondere wenn sie nur intern zugänglich sind, ist mir natürlich auch
klar, man kann aber in der Regel immer einen Weg finden, sich diese für
Messzwecke temporär nach außen zu führen. Wie oft so etwas vorkommt,
kann ich leider auch nicht sagen, weil ich eben danach grundsätzlich nur
noch auf reale Messungen und Überprüfungen übergegangen bin –
möglicherweise kommen solche IDE-Fehler bei weniger komplexen
Schaltungen gar nicht vor, was ja bei einem CPLD aus z.B. der
MAX-II-Familie der Fall sein könnte. In einem FPGA hat man deutlich mehr
Ressourcen, beispielsweise DualPort-RAM, DCMs/PLLs, Speichercontroller
etc, die man auf Schaltplanebene selbstverständlich auch als sogenannte
„Cores” nutzen kann – da kann dann so eine Simulation beim Generieren
des Timinigs als Bild schon eher durcheinandergeraten. Bei einem CPLD
mit ein paar hundert Macrozellen, wie in Deinem Fall, ist das alles
relativ simpel, überschaubar und könnte daher als Simulation auf dem
Bildschirm gut funktionieren, verlassen würde ich mich aber darauf
nicht. Ich möchte in diesem Zusammenhang noch erwähnen, dass ich
niemanden entmutigen will, das besagte Werkzeug der IDEs zu probieren
und zu benutzen, bei Simulationen aller Art sollte man einfach auch eine
gesunde Skepsis an den Tag legen.

[Pandur S. (jetztnicht)]

Vielen Dank. Ich verwende eine Simulation als Teil des
Entwicklungsprozesses.  Da merkt man dann, dass ein Zaehler um eins
hoeher haette initialisiert werden sollen. Oder dass eingelesene Daten
um eins spaeter kommen. Triviales Zeug, welches in der Simulation
schneller klar wird wie mit genauem Ueberlegen.

[Gregor J. (Firma: Jasinski) (gregor_jasinski)]

Pandur S. schrieb:
> Vielen Dank. Ich verwende eine Simulation als Teil des
> Entwicklungsprozesses.  Da merkt man dann, dass ein Zaehler um eins
> hoeher haette initialisiert werden sollen. Oder dass eingelesene Daten
> um eins spaeter kommen. Triviales Zeug, welches in der Simulation
> schneller klar wird wie mit genauem Ueberlegen.

Jeder muss seinen Weg bei der Entwicklung schon selbst herausfinden und
dieser Weg kann beim nächsten Projekt schon ganz anders sein – eine
pauschale Methode für alle und für alles gibt es nicht. Manchmal ist es
sinnvoll, etwas bestimmtes als Überprüfung zu benutzen, manchmal
wiederum nicht – die Schaltungen, die Fähigkeiten, Präferenzen und
Möglichkeiten können sich von Fall zu Fall sehr unterscheiden. Wichtig
ist nur, dass man weiß, was man da tut, und dass am Ende das Ergebnis
stimmt bzw. das Verhalten der Schaltung bekannt ist und bei jedem
Einschalten unter verschiedenen Bedingungen reproduzierbar bleibt bzw.
das tut, was man sich ausgedacht hatte.
