MX1616H Dual H-Bridge Motor Driver

[Felix H. (harlix)]

Hallo allerseits,

ich bin auf der Suche nach einer günstigen H-Brücke über ein IC mit der
Bezeichnung MX1616H gestolpert. Als Arduino-Shield findet man es in der
Bucht zum Beispiel hier:

https://www.ebay.de/itm/256985665691

Weitere Infos und ein chinesisches Datenblatt findet man hier:

https://artofcircuits.com/product/mx1616-1-5a-dual-motor-driver-module

https://datasheet.lcsc.com/lcsc/2207251030_Mixic-MX1616H_C5119044.pdf

Das IC wird mitunter als "Mini-L298" beworben. Anders als der in die
Jahre gekommene L298 sind im MX1616H aber offenbar FETs verbaut.

Leider kann ich kein chinesisch, und mehr Infos finde ich nicht im Netz
zu dem IC. Hat jemand damit Erfahrung oder kann mir sagen, wo ich ein
englisches Datenblatt finde?

Vielen Dank vorab und einen schönen Abend,

Felix

[Thomas Z. (usbman)]

Felix H. schrieb:
> Hat jemand damit Erfahrung oder kann mir sagen, wo ich ein
> englisches Datenblatt finde?

wie wäre es das Datenblatt mit dem Google Übersetzer automatisch zu
übersetzen?

[Flip B. (frickelfreak)]

für datenblätter klappt https://translate.google.com ganz gut.

[Felix H. (harlix)]

Hallo zusammen,

danke für den Tipp mit der Google-Übersetzung, das hilft mir schonmal
weiter. Ich hätte auch selbst drauf kommen können, aber manchmal sind
die Dinge wohl zu einfach, um sie zu sehen.

[Joachim S. (oyo)]

Felix H. schrieb:
> Leider kann ich kein chinesisch, und mehr Infos finde ich nicht im Netz
> zu dem IC. Hat jemand damit Erfahrung oder kann mir sagen, wo ich ein
> englisches Datenblatt finde?

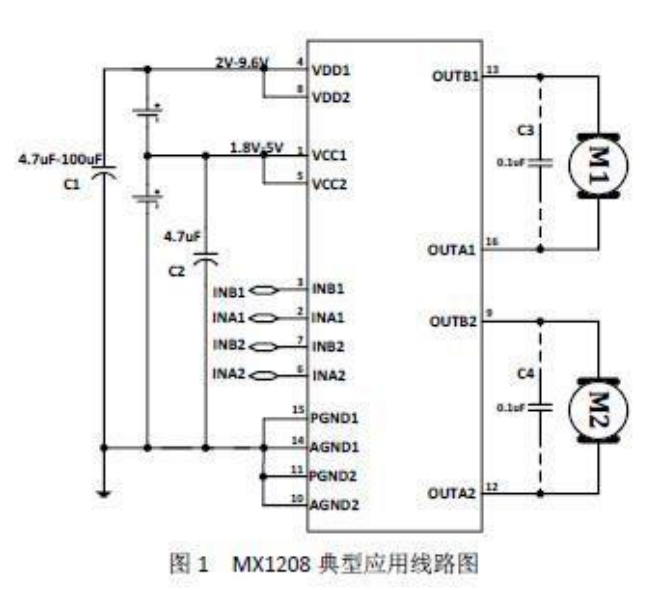

Es scheint da mehrere ganz ähnliche ICs zu geben. Anbei z.B. ein
application diagram, das mit "MX1208" beschriftet ist, jedoch aus dem
Datenblatt des "MX1508" stammt, und fast völlig identisch mit der
Abbildung aus dem MX1616-Datenblatt ist.
MX1508, MX1208 und MX1616 (und vermutlich noch weitere) haben scheinbar
alle die gleiche Bauform (SOP16) und die gleiche Pinbelegung, und
unterscheiden sich vermutlich hauptsächlich durch sowas wie den
maximalen Strom oder den zulässigen Spannungsbereich.

Für den MX1508 findet man im Netz jedenfalls ein Datenblatt, das zwar
auch auf chinesisch, aber etwas ausführlicher ist, vielleicht hilft Dir
das (siehe Anhang).
Und zum MX1508 findet man möglicherweise auch generell etwas mehr Infos
im Netz.

Den MX1508 habe ich schon in zwei kleinen Projekten eingesetzt und bin
bislang recht angetan davon.

Kleiner Vorteil gegenüber dem L298: Man benötigt nur 2 statt 3 Pins pro
Motor.
Kleiner Nachteil gegenüber dem L298: Für PWM-Betrieb muss auf beiden
Pins ein PWM-Signal ausgegeben werden (allerdings nicht auf beiden
gleichzeitig), beim L298 genügt dafür ja ein einziges PWM-Signal am
EN-Pin.

[Felix H. (harlix)]

Vielen Dank für die Hinweise, speziell auch zu den ähnlichen ICs MX1208
und MX1508. Ich werde da mal recherchieren.

Tatsächlich verwende ich den MX1616 im PWM-Betrieb, allerdings nicht für
die Ansteuerung von Motoren, sondern zur Erzeugung einer 25 Hz
Sinus-Wechselspannung aus 5 V Gleichspannung (Rufspannung für analoge
Telefone). Dazu verwende ich nur eine H-Brücke und steuere die beiden
Eingänge mit inversen PWM-Signalen an, die die Sinusform nachbilden. Am
Ausgang der Brücke befindet sich ein einfacher LC-Tiefpass und ein
"falschherum" angeschlossener Netztrafo, der die Spannung auf die
gewünschte Höhe von ca. 60 V herauftransformiert und galvanisch trennt.
Die PWM-Schaltfrequenz beträgt 4 kHz.

Meine ersten Versuche mit dem L298N waren erfolgreich, aber das IC ist
durch die Bipolartechnik weniger effizient und auch zu groß für meine
Anwendung. Gestern wurden die bestellten MX1616 geliefert, nach ersten
Tests funktioniert der Rufspannungsgenerator damit mindestens ebenso
gut.
