Forum: Analoge Elektronik und Schaltungstechnik 2 Fbas Signale Mischen


von Radio A. (radio_a)


Lesenswert?

Hi, ich möchte 2 Fbas (wobei eines auch zu Bas umgewandelt werden kann)
zusammen Mischen sodass die Bilder beider Quellen (2 Kameras, ohne Sync
Eingang) mit (idealerweise) einer einstellbaren Stärke übereinander
gelegt werden. Quasi einen Fader... Dazu muss ich beide Signale
nachträglich synchronisieren. Nur finde ich dazu recht wenig.

Das ganze wird in einer Drone eingesetzt und sollte demnach kompakt, vom
Akku versorgt (4S Lipo ~ 12-17V) und leicht sein. Ein Mischen der
Signale auf Empfänger Seite möchte dringend vermeiden um nicht unnötig
viele VTX (Video transmitter) Kanäle zu belegen.

Kennt evtl jemand nen IC der die Signale Mischen oder zumindest
Synchronisieren Kann?
Oder hat wer evtl sogar schonmal sowas gemacht und hat evtl Unterlagen
die er teilen möchte?

von Falk B. (falk)


Lesenswert?

Radio A. schrieb:
> Hi, ich möchte 2 Fbas (wobei eines auch zu Bas umgewandelt werden kann)
> zusammen Mischen sodass die Bilder beider Quellen (2 Kameras, ohne Sync
> Eingang)

Dort liegt schon der 1. Fehler.

> mit (idealerweise) einer einstellbaren Stärke übereinander
> gelegt werden. Quasi einen Fader... Dazu muss ich beide Signale
> nachträglich synchronisieren. Nur finde ich dazu recht wenig.

Dazu braucht man einen Framegrabber mit 2 Eingängen. Ob es sowas
ultrakompakt für Drohnen gibt, weiß ich nicht. FBAS für Kameras ist
eigentlich schon ziemlich out, erst recht bei Drohnen. Mit digitalen
Kameras geht das deutlich einfacher und ist an sich Stand der Technik.
Denn die meisten (alle?) Drohnen arbeiten und funken so oder so digital.

von Andi M. (andi6510) Benutzerseite


Lesenswert?

Sowas macht(e) man eigentlich in der analogen Videowelt immer dadurch,
dass man die Kameras miteinander synct. Wenn es keinen
SYNC-/Genlock-Eingang gibt, dann kannst Du evtl den Quarz einer der
beiden Kameras durch eine PLL ersetzen. Der phase-comparator der PLL
muss dann die Sync-Impulse im Ausgangssignal der beiden Kameras
miteinander vergleichen. Syncpulse lassen sich mit einem LM1881 aus dem
FBAS extrahieren.

: Bearbeitet durch User
von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Wenn das zweite Bild mehr oder weniger nur Text oder Zahlendaten
enthält, ist ein OSD Chip denkbar.
Um 2 FBAS Signale zu mischen, reicht es nicht, sie zu synchronisieren,
sodern auch der Farbträger muss in Phase sein. Mein Panasonic Pult
speichert beide Bilder in einem Framebuffer, aber sowas passt nicht in
eine Drohne.

von Radio A. (radio_a)


Lesenswert?

Falk: Im fertig Bereich mag das stimmen, aber im Diy, racing und
kunstflug Bereich nicht. Dort wird Fbas wegen der höheren
Ausfallsicherheit (analoges signal....) und wichtiger den geringeren
Latenzen (teilweise unter 9-30ms vs 25-150ms bei den Hdmi versionen).

Dronen Kameras in der <10g Klasse findet man halt auch leider nicht mit
Sync. (Hab da mir schon nen Wolf gesucht...)

Andi:sowas ähnliches hab ich schon versucht. Leider hat die 1 Kamera
(Runcam Night Eagle V2.5) nen Clock generator im Prozessor und die
andere (ne Thermalkamera) baut mist mit ihrer kalibrierung wenn der takt
zustark (30hz) schwankt... Dh das fällt auch aus...

Mathias: leider nein es handelt sich um 2 Kameras wobei, wie schon im
eingangspost beschrieben kann das eine (das des Thermal) kann ich auch
in ein Bas (dh ohne colorburst) umwandeln. Dann muss man nur den
colorburst aus dem anderen Signal rausfiltern, beide B/W Bas Signale
mischen (Opamp?) und am Ende das Colorburst Signal der 2 Quelle wieder
drüber legen...

Ein bekannter hat mir gesagt das er mal nen Chip von Renesas hatte der
genau das konnte, leider weiß er nichtmehr die Typen Bezeichnung und im
Internet findet man auch nix.

Aber was ist wenn ich beide Signale digitalisiere (ungern wegen dem
Latenz Anstieg), für hdmi und Co muss es doch sowas geben...

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Radio A. schrieb:
> Aber was ist wenn ich beide Signale digitalisiere (ungern wegen dem
> Latenz Anstieg), für hdmi und Co muss es doch sowas geben...

Ohne das, und ohne Synchronisationsmoeglichkeit bei den Kameras, wird's
eh nicht gehen. Und dann bedeutet das zwingend einen Speicher fuer ein
Vollbild und damit das entsprechende Delay.
Ob jetzt SW oder in Farbe und Bunt macht's auch nicht mehr wesentlich
"fetter".

Gruss
WK

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Es gab die Bild-im-Bild Einblendung, da wurde nur das kleine Bild
gespeichert und zur Synchronisation verzögert. Dazu könnte es auch einen
Chip geben.
https://de.wikipedia.org/wiki/Bild_im_Bild
https://en.wikipedia.org/wiki/Picture-in-picture

: Bearbeitet durch User
von Peter D. (peda)


Lesenswert?

Radio A. schrieb:
> aber im Diy, racing und
> kunstflug Bereich nicht.

Solche wichtigen Details sollte man immer gleich nennen, daß es nur um
die Bewegung geht und dafür die Qualität und Auflösung total egal sind.

Früher in den TV-Studios war dafür ein riesen Aufwand nötig und die
Ergebnisse oft unbefriedigend. Ein Zeitversatz lies sich auch nicht
vermeiden. Daher wurden die Synchronsignale wenn möglich zentral erzeugt
und über Kabel zu den Kameras geführt.

von Falk B. (falk)


Lesenswert?

Radio A. schrieb:
> Aber was ist wenn ich beide Signale digitalisiere (ungern wegen dem
> Latenz Anstieg), für hdmi und Co muss es doch sowas geben...

Sicher, aber das ist halt auch Volumen, Masse und nicht zuletzt
Entwicklungsaufwand. Wieviel Volumen und Masse kannst du dafür
spendieren?

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

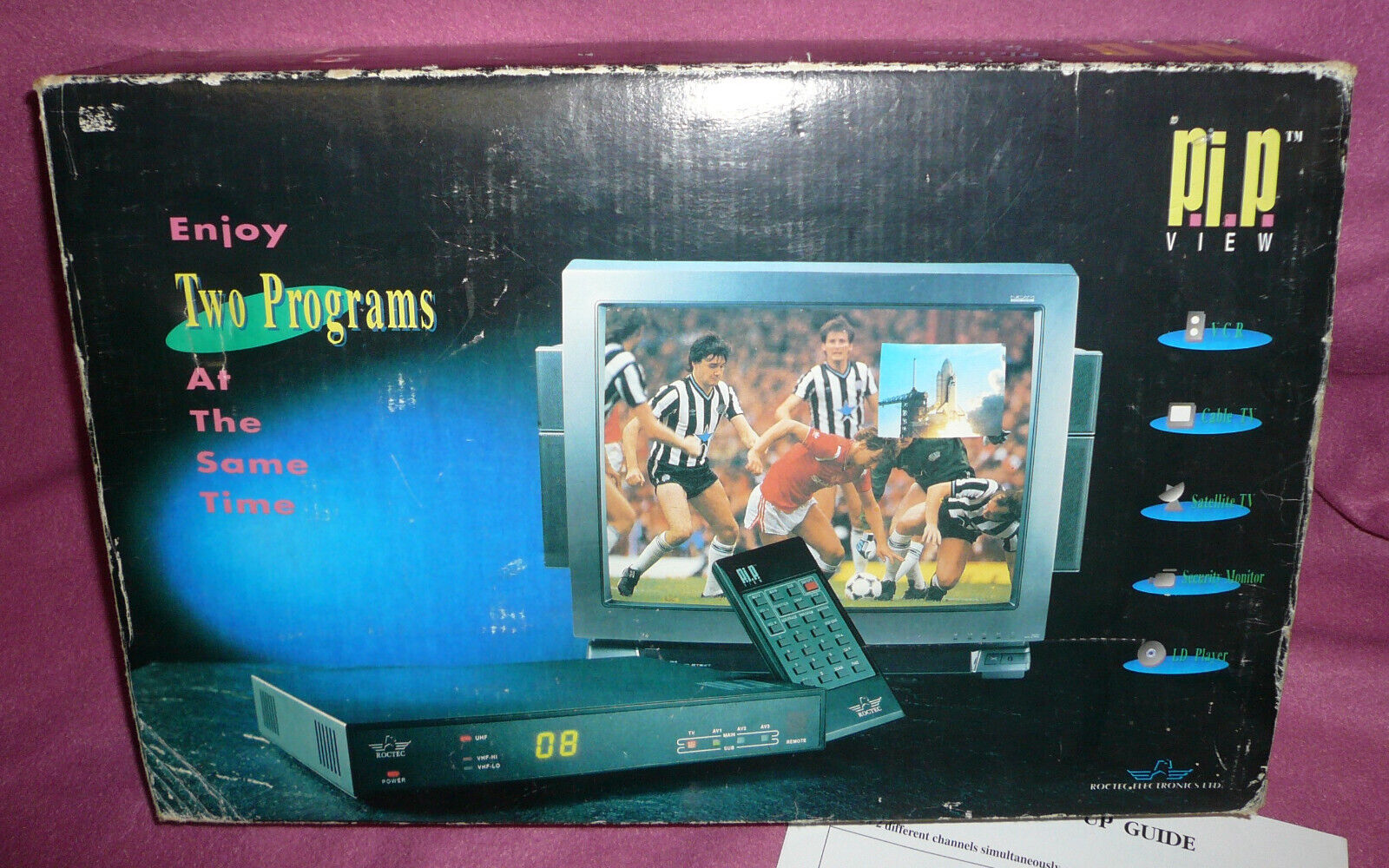

Es gab mal ein PIP-Gerät, hier ein Artikel aus dem TV-Amateur 4/1994 von
DJ7OO. Der arbeitete beim ZDF in Mainz.
Der genannte Controller TMP47C433 ist ein 4-bit-Typ von Toshiba.
Ich fürchte, meine Völkner-Kataloge aus der Zeit sind längst entsorgt,
ich kann nicht alles aufheben. Den PIP-Tuner hatte ich damals gekauft,
der muss noch irgendwo im Keller liegen.

: Bearbeitet durch User
von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Ich würde vermutlich beide Kameras getrennt zum Boden übertragen und da
mittels Notebook oder sonst einem Rechenwerk mischen. Das ist viel
flexibler als eine fest eingestellte Mischung an Bord der Drohne und
erlaubt auch im Nachhinein noch Bearbeitung und Auswertung.
Zwei WLAN Kameras vertragen sich meist ganz gut, eine WLAN- und eine
analoge 2,4Ghz Kamera eher nicht so. Zwei analoge Kameras muss man halt
auf weit voneinander entfernte Kanäle einstellen. Dabei gehe ich davon
aus, das die Drohne selber auf 5Ghz gesteuert wird.

von Radio A. (radio_a)


Lesenswert?

2.4ghz ist auf den Größen Events nicht nutzbar, da komplett voll. Wir
nutzen fast alle 5.8ghz. Leider werden auf großen Events teilweise die
Kanäle begrenzt. Zb 60 Kanäle fest zugeordnet für 50 Teilnehmer... Zur
Übertragung soll kein WLAN genutzt werden da die Latenzen zu groß (500ms
bei 100+kmh in engen Bereichen....) sind und bei Wettkampf ja eh alles
zwingend über 2.4ghz oder 5.8ghz vtx übertragen werden muss...
Deswegen habe ich ja bereits geschrieben das ich das Signal auf Dronen
Seite mischen möchte.

Größentechnisch klar so klein wie möglich, aber 2x Checkkarte sollte max
drinne sein....

von Falk B. (falk)


Lesenswert?

Radio A. schrieb:
> Größentechnisch klar so klein wie möglich, aber 2x Checkkarte sollte max
> drinne sein....

Die hat die Maße 85x54mm und wiegt geschätzt 1g. Das wird eher eng, vor
allem die Masse. Da müßte es einen einzelnen IC mit wenig
Außenbeschaltung geben, der das kann.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Radio A. schrieb:
> Größentechnisch klar so klein wie möglich, aber 2x Checkkarte sollte max
> drinne sein....

Nur, wenn du deine eigenen Mixed Signal Chips herstellen kannst. Es gibt
einfach keine Anwendung ausserhalb der von dir, wo sowas gebraucht wird.
Es ist auch sehr schön, das wir jetzt erfahren, daß es da um 50
Teilnehmer und einen Wettbewerb oder so geht, das ist wieder ein
Salamischeibchen mehr. Wozu man da eine Thermokamera braucht, bleibt mir
verborgen, ich will es aber auch gar nicht wissen.
Jungs, ich bin hier raus....

von Andi M. (andi6510) Benutzerseite


Lesenswert?

Oh, jetzt haben wir mehr Details:

Wenn die Thermokamera in S/W kommen darf (verstehe ich nicht so ganz,
denn die Temperatur ist doch i.d.R. in der Farbe codiert, oder?) dann
waere doch folgendes denkbar:

Speicherbedarf fuer einen kompletter Frame der Thermokamera:
8 MHz samplerate
40ms fuer ein Bild (625 Zeilen a 64us)
320000 pixel - bei 8 bit pro Pixel sind das 320kBytes.
Man koennte das Signal mit einem 8MHz Video ADC samplen und in ein 320k
grosses FIFO schieben.
Eine Logik ermittelt aus den Syncs den Zeitversatz zwischen beiden
Videosignalen.
Ausgelesen wird das FIFO dann mit genau diesem Zeitversatz so, dass die
Sync Signale uebereinander passen.
Das Signal kommt dann wieder auf einen Video DAC und wird danach zum
anderen Videosignal dazu gemischt.
Das Ganze geht evtl sogar schon mit einem schnellen Microcontroller mit
ausreichend RAM (RP2350? SMT32?) fast komplett in Software.
Schwierig ist dann noch die Logik/Software, die die Syncs miteinander
vergleicht und den notwendigen Zeitversatz bestimmt. Das ganze sollte
sich immer wieder nachregeln, denn ueber Zeit laufen die Kameras sicher
wieder auseinander.

Videosignale mischt man uebrigens am besten passiv ueber Widerstaende
mit einer anschliessenden Transistorstufe um die Pegel wieder zu
versaerken. Einfache Opamps sind zu langsam. Du brauchst da (teure)
Video-Opamps, die viel Strom ziehen und auch gerne mal ungewollt
schwingen.

von Thomas S. (thommi)


Lesenswert?

Andi M. schrieb:
> Wenn die Thermokamera in S/W kommen darf (verstehe ich nicht so ganz,
> denn die Temperatur ist doch i.d.R. in der Farbe codiert, oder?)

Bei s/w ist die Temperaturauflösung oft besser, als in Farbe.

: Bearbeitet durch User
von Andi M. (andi6510) Benutzerseite


Lesenswert?

verstehe, aber was man da wohl noch erkennen kann, wenn beide Bilder
uebereinander liegen...
Oder glaubt der TO, dass ein Zusammenmischen der Signale beide Bilder
womoeglich nebeneinander platziert?

@radio_a: einfaches Zusammenmischen der Signale entspricht einem
ueberblenden der Bilder. Die liegen also mehr oder weniger transparent
aufeinander. Ist das das Gewuenschte Verhalten???

: Bearbeitet durch User
von Ob S. (Firma: 1984now) (observer)


Lesenswert?

Radio A. schrieb:

> Dort wird Fbas wegen der höheren
> Ausfallsicherheit (analoges signal....) und wichtiger den geringeren
> Latenzen (teilweise unter 9-30ms vs 25-150ms bei den Hdmi versionen).

Wo hast du diese Angaben zu den Latenzen her? Die sind schlicht Unsinn,
jedenfalls ohne die Nennung von Randbedingungen.

Grundsätzlich bringt eine AD-Wandlung erst mal nur eine zusätzliche
Latenz von einer Pixel-Dauer ein. Das ist fünf Größenordnungen unter der
allfälligen Latenz von mindestens einer Framedauer, die allein durch die
menschliche Wahrnehmung anfällt, kann man also getröst in den Skat
drücken.

Sprich: nicht "digital" an sich ist das Problem. Wenn es ein
signifikantes Problem gibt, dann bei der Kompression.

Die brauchst du aber dann nicht, wenn du digitalisierst, dann deine
Bearbeitung durchführst und am Ende dann wieder ein analoges Videosignal
aus dem Bearbeitungsergebnis produzierst.

Das ist bei den von dir genannten Randbedingungen (Quellen nicht
synchronisierbar) sowieso das Einzige, was funktionieren kann. Erfordert
aber relativ viel Elektronik, die halt auch die entsprechende Menge
Energie schluckt.

von Radio A. (radio_a)


Lesenswert?

Die Latenzen hat ein bekannter gemessen... Hierzu hat er via Controller
ne LED auf den Sensor (=ohne Linse) gerichtet und den Ausgang (analog
oder Digitalen) vom Controller überwachen lassen. Das hat er 1000 mal
wiederholt und den Durchschnitt (je sensor) gebildet... Man sollte auch
sagen das viele moderne  (für racing und kunstflug designte) Fbas Fpv
Kameras während dem messen des nächsfen Pixels bereits den vorherigen
als Signal ausgeben... Bei den Digitalen schnittstellen muss in der
Regel erst das Komplette Bild erfasst und dann komprimiert werden...

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Noch ein Suchbegriff zum Thema: Genlock

https://de.wikipedia.org/wiki/Genlock

Anscheinend gab es das neben dem PC vor allem für den Commodore Amiga.
https://cbmmuseum.kuto.de/steck_a2300.html

Der Vorteil des PIP-View war, dass nur eine Videoquelle mit der anderen
synchronisiert wurde, die zweite lief frei mit ihrem Originaltakt.

https://www.slashcam.de/info/Wie-wichtig-ist-Genlock-404051.html
der Begriff TBC = time base correction gehört auch zum Thema.

: Bearbeitet durch User
von Hmmm (hmmm)


Lesenswert?

Peter D. schrieb:
> Früher in den TV-Studios war dafür ein riesen Aufwand nötig und die
> Ergebnisse oft unbefriedigend.

In der moderneren Analog-TV-Zeit gab es dafür Frame Store Synchronizer.

Peter D. schrieb:
> Ein Zeitversatz lies sich auch nicht vermeiden.

Das ist korrekt, ein Frame wurde zwischengespeichert, man hatte also
20ms Delay.

Christoph db1uq K. schrieb:
> Noch ein Suchbegriff zum Thema: Genlock

Dafür wurde der Rechner mit dem Studiotakt synchronisiert, was bei den
Signalquellen des TO nicht geht.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

> mit dem Studiotakt synchronisiert
Eigentlich ist es egal, welche Quelle den Takt angibt, man wird
natürlich die stabilste verfügbare Frequenz nehmen, z.B. ein
Atomfrequenznormal oder einen dazu geeigneten GPS-Empfänger. Da hier nur
zwei Videosignale vorhanden sind wird man eines davon zur
Synchronisation nehmen und das andere daran anbinden. Die sind sicher
auch wenigstens quarzgenau und damit für jeden TV-Empfänger gut genug.

Zum PIP-view habe ich mehrere ebay-Angebote gefunden:
PIP View Roctec RN1812:
https://www.ebay.com/itm/265141361614
PIP View Roctec RN1813:
https://www.ebay.de/itm/256444731492
Extron PiP Multiview mit PiP Funktion PIP444:
https://www.ebay.de/itm/236233278590

Natürlich viel zu groß um in einer Drohne mitzufliegen, aber die Technik
hat seit den Neunzigern ja Fortschritte gemacht. Das Schaltungsprinzip
könnte man wahrscheinlich auf die gewünschte Größe verkleinern.

https://fpv-community.de/threads/pip-picture-in-picture-elektronik-f%C3%BCr-fpv.1121/
da hat schon 2010 jemand PIP für FPV-Kameras vorgeschlagen

Es gibt so etwas auch in digital für vier HDMI-Eingänge auf einen
HDMI-Ausgang, hier aber uninteressant:
https://www.ebay.de/itm/297454907724

: Bearbeitet durch User
von Heinz R. (heijz)


Lesenswert?

ist es denn überhaupt möglich die beiden Kamerabilder überhaupt
geometrisch übereinander zu bekommen?

Du hast hier vermutlich Festbrennweiten um Gewicht zu sparen?

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

Und wie soll das überhaupt aussehen? Das Wärmebild farbig über einem
farbigen Bild im sichtbaren?
Deshalb schreibe ich ja Bild-im-Bild. Hier ein Foto aus der
ebay-Anzeige, das die Einblendung zeigt. Das verdeckt leider einen Teil
des größeren Bilds.

von Hmmm (hmmm)


Lesenswert?

Christoph db1uq K. schrieb:
>> mit dem Studiotakt synchronisiert
> Eigentlich ist es egal, welche Quelle den Takt angibt

Du konzentrierst Dich auf unbedeutende Details. Der Knackpunkt ist, dass
keine der beiden Signalquellen des TO extern synchronisiert werden kann,
und damit ist das Thema Genlock hinfällig.

Sofern an den Kameras nichts geändert werden kann/darf, bleibt also nur
das Zwischenspeichern eines Frames, und das bringt 40ms (PAL, die o.g.
20ms waren natürlich falsch) bzw. 33.3ms (NTSC) Delay.

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

Schade eigentlich, aber die unerbittliche Zeit lässt sich nicht
austricksen.

Ich hätte noch den Vorschlag, die beiden Kameras auf Hochformat zu
drehen, dann lassen sich beide Bilder nebeneinander auf einem Bildschirm
darstellen, wie es im Bild zum HDMI-PiP gezeigt ist.

von Falk B. (falk)


Lesenswert?

Christoph db1uq K. schrieb:
> Und wie soll das überhaupt aussehen? Das Wärmebild farbig über einem
> farbigen Bild im sichtbaren?

Ja. Sowas machen u.a. die Kameras von FLIR

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Stimmt
https://www.flir.de/products/mix-starter-kit-for-x-series/?vertical=science&segment=solutions

Die Tageslichtkamera hat hohe Auflösung, Vollbildrate 1120 Hz, mit 1920
× 1080 Pixeln.
"Ein oder zwei 12 Gbps Verbindungen zur Infrarotkamera und zwei
Verbindungen zur mitgelieferten Tageslichtkamera"
Das passt nicht in eine Drohne wegen Platz, Gewicht und Strombedarf.

Im Foto ist zu sehen, dass die Kameras nebeneinander montiert sind, das
ergibt einen Versatz der Bilder, wie es oben schon Heinz fragte.

Also bleibt nur ein Umbau der beiden Kameras zur Fremdsynchronisation
oder eine der beiden als Taktgeber.

von Harald K. (kirnbichler)


Lesenswert?

Welches Problem eigentlich hofft man mit einer Wärmebildkamera in einer
"Racing"-Drohne zu lösen?

Oder geht es um den "single-use"-Einsatz südöstlich von Warschau?

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Auf die Idee kann man beim Thema Drohne leicht kommen. "Groß-Event" und
"Wettkampf" spricht eher dagegen. Aber mit einer Wärmekamera kann man
auch Fahrzeuge und Personen aufspüren.

von Radio A. (radio_a)


Lesenswert?

Nein ist weder für den Einsatz im Nahen Osten noch bei ner "special
military operation" gedacht. wir haben mehrere Events ( oder Spieltypen)
wo einer Thermal Channel von Vorteil ist und auch bereits eingesetzt
wird. Z.b. bei "Drone hunt" (Fangen wo man nen 60cm Papier streifen
schreddern muss - andere Dronen Strahlen wärme ab...) oder einigen
endurance races (zb das 7h endurance race bei Schachtstein CZ)...

von Radio A. (radio_a)


Lesenswert?

Heißt wohl was selber entwickeln. Kann mir evtl sagen was für datenraten
ich bei 8bit (aka 1 byte) Auflösung ich erwarten kann? Würde nen teensy
(@800mhz) mit nem Qspi sram (ca 34MB/S und 8MB) und nem externen Adc
(dachte an nen AB9226 @65MSPS) und evtl nen Dac (noch unbestimmt)
reichen? Oder braucht man das mehr datenrate?

: Bearbeitet durch User
von Harald K. (kirnbichler)


Lesenswert?

Radio A. schrieb:
> Kann mir evtl sagen was für datenraten
> ich bei 8bit (aka 1 byte) Auflösung ich erwarten kann?

Ein FBAS-Signal hat etwa 5 MHz Analogbandbreite.

von Mario M. (thelonging)


Lesenswert?

720 Bildpunkte in 52 µs gibt ca 14 MHz und bei 8 Bit entsprechend 14
MB/s. Bei 540 sichtbaren Zeilen braucht ein Vollbild knapp 400 kBytes
Speicherplatz.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Radio A. schrieb:
> Kann mir evtl sagen was für datenraten
> ich bei 8bit (aka 1 byte) Auflösung ich erwarten kann?

Ein PAL Bild besteht aus horizontal 720 Spalten und vertikal 576 Zeilen
(ohne Austastlücke). Eine Zeile wird (ohne Austast und Sync) in 52µs
übertragen. Die Rechnerei überlasse ich dir :-)

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Guck dir mal z.B. von Renesas/Intersil Chips an wie den TW9966 an.
Leider ist dessen ausfuehrliches Datenblatt mal wieder streng geheim.
Lauft aber auf einen Takt von 27MHz pro Videokanal raus, mit dem 8bit
breite Daten geschaufelt werden muessen.
BT.601 und BT.656 sind die Specs, die das genauer beschreiben sollten.

Gruss
WK

von Hmmm (hmmm)


Lesenswert?

Matthias S. schrieb:
> Ein PAL Bild besteht aus horizontal 720 Spalten und vertikal 576 Zeilen
> (ohne Austastlücke).

Als Analogsignal hat es natürlich keine in Stein gemeisselten Spalten,
aber wenn Du quadratische Pixel willst, sind es 768.

von Falk B. (falk)


Lesenswert?

Radio A. schrieb:
> Heißt wohl was selber entwickeln. Kann mir evtl sagen was für datenraten
> ich bei 8bit (aka 1 byte) Auflösung ich erwarten kann? Würde nen teensy
> (@800mhz) mit nem Qspi sram (ca 34MB/S und 8MB) und nem externen Adc
> (dachte an nen AB9226 @65MSPS) und evtl nen Dac (noch unbestimmt)
> reichen? Oder braucht man das mehr datenrate?

Wenn gleich man sowas prinzipiell heute mit einem FETTEN Mikrocontroller
erschlagen kann, macht man sowas eher mit einem passenden ASIC oder
FPGA. Die Suche nach Kameras mit Sync Eingang bzw. ein Umbau der Kameras
ist aber vermutlich DEUTLICH einfacher.

Wie schon geschrieben, wird PAL im Normalfall mit 720 Pixeln/Zeile
digitalisiert, macht 720Byte/64us bzw. bei 576 Zeilen (interlace)
414kB/20ms oder eben 20,7Msps. Solche Datenraten können integrierte ADCs
eher selten, auch mit DMA wird das eher knapp. Und das ist nur EIN
Kanal.

Ich glaube du unterschätzt den Aufwand DEUTLICH.
Und wenn man schon digital arbeiten will, kann man auch gleich Kameras
mit digitaler Schnittstelle nehmen, die kriegt man deutlich einfacher an
aktuelle ICs angeschlossen. U.a. Raspberry PI.

von Heinz R. (heijz)


Lesenswert?

Matthias S. schrieb:
> Ein PAL Bild besteht aus horizontal 720 Spalten und vertikal 576 Zeilen
> (ohne Austastlücke). Eine Zeile wird (ohne Austast und Sync) in 52µs
> übertragen. Die Rechnerei überlasse ich dir :-)

Du hast interlaced vergessen - aber ja, in der "heutigen" Zeit macht man
da halt dann eher progressive segmentated frames draus ...

Also nur die halbe Bandbreite

von Radio A. (radio_a)


Lesenswert?

Leider finde ich keine kammer mit Sync Eingang im sub 10g (ohne Kabel)
bereich. Teilweise haben die Dronen nen Abfluggewicht unter 200g, da
kann ich auch keine 100 oder 500g Kamera drann schnallen. Digital heißt
leider wieder Lag und bei 100km will man das auch nicht. (deswegen
nehmen eigentlich alle analog) Vorallem mit nem Raspberry (die haben
teilweise 100ms lag allein). Viele modernen Kameras haben den mems
Oszillator oder ähnliches im IC.
Ich will auch nur 1 Kanal (the Thermal) digitalisieren um diesen dann
synchronisieren. Als ADC hab ich ja schon gesagt das ich evtl nen
Externen nehme. Fpga oder Asic kann ich nicht und ich glaube das das
Projekt evtl etwas zu steil ist um damit anzufangen...

Als Idee hatte ich Thermal via ADC digitalisieren und (zeilenweise) im
RAM ablegen und dann mittels externen Trigger via Dac ausgeben. Zum
triggern nen LM1881 auf der anderen Quelle (der normalen Kamera) und
dann mischen (via Opamp?)...

: Bearbeitet durch User
von Jobst M. (jobstens-de)


Angehängte Dateien:

Lesenswert?

Christoph db1uq K. schrieb:
> Und wie soll das überhaupt aussehen? Das Wärmebild farbig über einem
> farbigen Bild im sichtbaren?

Jepp. So z.B. (siehe Bild)

Gruß
Jobst

von Gunnar F. (gufi36)


Lesenswert?

Radio A. schrieb:
> Als Idee hatte ich Thermal via ADC digitalisieren und (zeilenweise) im
> RAM ablegen und dann mittels externen Trigger via Dac ausgeben. Zum
> triggern nen LM1881 auf der anderen Quelle (der normalen Kamera) und
> dann mischen (via Opamp?)...

Ich könnte dich noch pfundweise mit alten PAL- Encodern und Decodern
(NOS) versorgen. Nur halte ich es für ausgeschlossen, dass daraus eine
praktikable Lösung wird. Bis du eine funktionierende Timebase-correction
entwickelt hast, wird deine Drone zum LKW und fährt nur noch statt zu
fliegen. Und du siehst das Kamerabild nicht mehr wegen des langen weißen
Bartes. (sorry, nicht böse gemeint!). Ich will nur sagen, es ist
erheblicher Aufwand das zu entwickeln. Zufällig war es genau das Thema
meiner Diplomarbeit anno 1990, nur im digitalen HDTV-Studiobereich bei
Bosch Fernseh in Darmstadt. Halt 270Mbit/s statt den analogen 27. Es war
dann ein 19"-1HE-Einschub.

von Andi M. (andi6510) Benutzerseite


Lesenswert?

> Radio A. schrieb:
>> Kann mir evtl sagen was für datenraten
>> ich bei 8bit (aka 1 byte) Auflösung ich erwarten kann?

Habe ich schon am 31.07.2025 15:07 für dich ausgerechnet. Ich schlage
dort vor das Signal mit 8MHz zu digitalisieren. Das reicht für S/W zumal
die Thermokammera ja auch kein super detailliertes Bild liefert.
Ich würde mir nicht die Mühe machen, das Signal von seinen sync-impulsen
zu trennen. Einfach alles so wie es ist capturen und mit entsprechend
eingeregelten Zeitversatz wieder ausgeben. Fertig.

: Bearbeitet durch User
von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Hmmm schrieb:
> Als Analogsignal hat es natürlich keine in Stein gemeisselten Spalten,
> aber wenn Du quadratische Pixel willst, sind es 768.

Stimmt schon, ist aber schon mit 720 Pixeln schlimm genug. Natürlich
könnte man die Auflösung der Thermalkamera radikal reduzieren, da wirds
nicht so drauf ankommen. Allerdings halte ich die getrennte Übertragung
der Kameras zum Boden immer noch für die einzige Lösung, bei der der TE
eine Chance hätte, sein eigenartiges Problem zu lösen.

: Bearbeitet durch User
von Harald K. (kirnbichler)


Lesenswert?

Mario M. schrieb:
> 720 Bildpunkte in 52 µs gibt ca 14 MHz

Ein PAL-Signal löst aber gar keine 720 Bildpunkte auf, das hat --wie ich
schon schrieb-- gerade mal 5 MHz Analogbandbreite. Und da ist schon der
Farbträger enthalten.

Die hier verwendeten Kameras werden kein RGB-Signal mit "PAL-Timing"
liefern, sondern ein Composite-Video- bzw. FBAS-Signal. Das ist das, was
früher als Fernsehsignal auf HF-Träger aufmoduliert und in Fernsehern
empfangen wurde, um wahlweise die "Aktuelle Kamera*" oder die
"Tagesschau" zu sehen.

Heinz R. schrieb:
> Du hast interlaced vergessen

Er hat die Nutzdauer in einer Bildzeile angegeben, als einzige
timingrelevante Information. Und die Zeilenfrequenz ändert sich nicht,
ob nun interlace oder nicht, die beträgt 15.626 kHz (64 µs Periodendauer
incl. Austastlücke, Schwarzschulter etc. pp.).


*) die dann natürlich nicht in PAL, sondern SECAM, aber der Unterschied
ist für die Bandbreitenbetrachtung nicht weiter relevant

von Dergute W. (derguteweka)


Lesenswert?

Moin,

eieiei, ich seh' schon: Lauter Videokoniferen hier...
Bei SD-Video ist's aehnlich wie bei der heiligen Handgranate von
Antiochia.
Da gibts genau eine Zahl auf die du zaehlen musst. Und diese Zahl ist
hier nicht 3, wie bei der hl. Handgranate, sondern 3x3x3 = 27. Und zwar
MHz. Das ist der Takt. Damit hat man einen Kanal fuer Y mit 13.5MHz
Samplingrate und 2 Kanaele fuer die Chrominanz mit jeweils 6.75MHz.
Und dafuer gibt's Chips. Oder gab's zumindest mal. Wer meint, unbedingt
das Videosignal mit einem Feld-Wald-Wiesen ADC oder mit einer anderen
Samplingfrequenz digitalisieren zu muessen: Viel Spass dabei - vor allem
beim PAL-de- und -encodieren...

Gruss
WK

von Jobst M. (jobstens-de)


Lesenswert?

Dergute W. schrieb:
> Wer meint, unbedingt
> das Videosignal mit einem Feld-Wald-Wiesen ADC oder mit einer anderen
> Samplingfrequenz digitalisieren zu muessen: Viel Spass dabei - vor allem
> beim PAL-de- und -encodieren...

Eigentlich alle analogen PAL-TV-Geräte mit digitaler Signalverarbeitung
haben mit der 4-fachen Frequenz des Farbhilfsträgers gesampled. Damit
hatte man dann nämlich direkt die Phasenlage des selbigen.


Gruß
Jobst

von Ob S. (Firma: 1984now) (observer)


Lesenswert?

Harald K. schrieb:

> Ein PAL-Signal löst aber gar keine 720 Bildpunkte auf

Das sicher nicht, so viel ist klar. Es ist vielmehr andersrum. Die
720Pixel der digitalen Standards wurden so gewählt, dass mit Sicherheit
nichts von dem verloren geht, was in einem Signal mit "PAL-Timing"
drinsteckten kann, auch dann nicht, wenn die analoge Strecke mit RGB/YUV
betrieben wird.

> das hat --wie ich
> schon schrieb-- gerade mal 5 MHz Analogbandbreite. Und da ist schon der
> Farbträger enthalten.

Nun, ganz so wild ist es allerdings auch wieder nicht. So stark
limitiert wird es wiederum nur, wenn es über einen Sender/Modulator
geht, also die 8MHz Kanalbandbreite und die Bandbreiten und Abstände des
ganzen Hilfsgedöhns einzuhalten sind. Der erledigt dann auch diese
Limitierungen, filtert also die Signalkomponenten noch mal ganz
ordentlich.

> Die hier verwendeten Kameras werden kein RGB-Signal mit "PAL-Timing"
> liefern, sondern ein Composite-Video- bzw. FBAS-Signal.

Jepp. Also den Fall, der irgendwo zwischen den beiden oben beschriebenen
Extremen liegt. Und da sind, insbesondere für das Y-Signal, in etwas
geringerem Umfang aber auch für die Farbkomponenten deutlich mehr
Bandbreite möglich, als wenn der Kram über den Sender gehen muss. Was
natürlich auch daran liegt, dass es auf diesem Level kein Audio gibt,
dieser Teil des Spektrums also unbenutzt ist.

Und in der konkreten Anwendung geht das Signal zwar wohl über eine
Funkstrecke, aber die ist nicht in den üblichen TV-Bändern, also
vermutlich nicht an deren Kanalbandbreite gebunden. Und Audio geht da
wohl auch nicht drüber. Es könnte also gut sein, dass hier wesentlich
mehr des Potentials von Composite auch über den Sender geht. Das kann
man nur raten oder, viel besser: messen.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
