Forum: Markt [S] 168-pin DIMM Sockel


von Jens W. (jensw)


Lesenswert?

Hallo zusammen,

ich suche 168-pin DIMM Sockel für SDRAM-Riegel.
Die Teile sind bereits obsolete, da sie nicht mehr in PC Verwendung
finden.

Bei ebay bekommt man noch etwas aus USA, aber da sind die Versandkosten
astronomisch, daher wollte ich erstmal hier fragen.

Hat jemand noch Sockel rumliegen?
Die dürfen auch ausgelötet sein, oder ein Board, wo ich sie selbst
auslöten kann.
Ich brauche das nur für zu Hause, dass ich damit ein bisschen spielen
kann.
Funktionieren sollten sie aber und auch die Klammern sollten noch dran
sein.

Vielen Dank euch!

Grüße, Jens

von Stephan S. (uxdx)


Lesenswert?

Bei Digikey sind die noch im Programm, aber Bestand null.

Ich würde mal bei Segor nachfragen, evtl. auch Kessler-Electronic.

Oder: https://www.ebay.com/itm/355854667248
Was mich da stört sind die 2,54 mm, ich weiss nicht mehr ob das bei
DIMMs nicht 1,27 mm waren.

: Bearbeitet durch User
von Jens W. (jensw)


Lesenswert?

Hallo Stefan,

danke für den Hinweis, an Kessler hatte ich noch nicht gedacht.

Beim Rastermaß muss man aufpassen. Der Ram-Riegel hat 1,27mm Rastermaß.
Aber der Sockel, dadurch dass er pro Seite doppelreihig ist, hat 2,54mm.
Wobei auch nur in eine Richtung (in Längsrichtung). Der Abstand der
Bohrungen in der Breite liegt bei 1,9mm.

Grüße, Jens

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

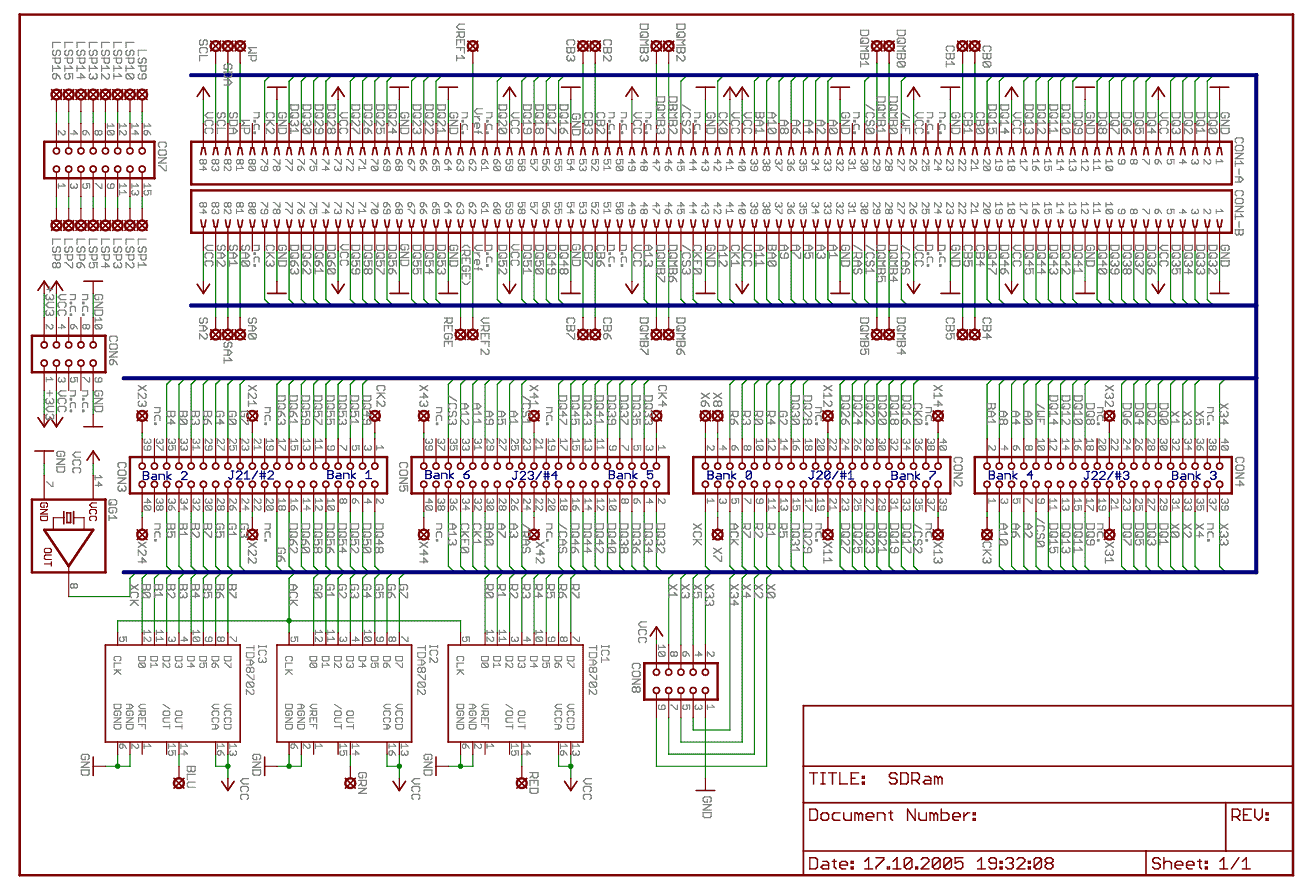

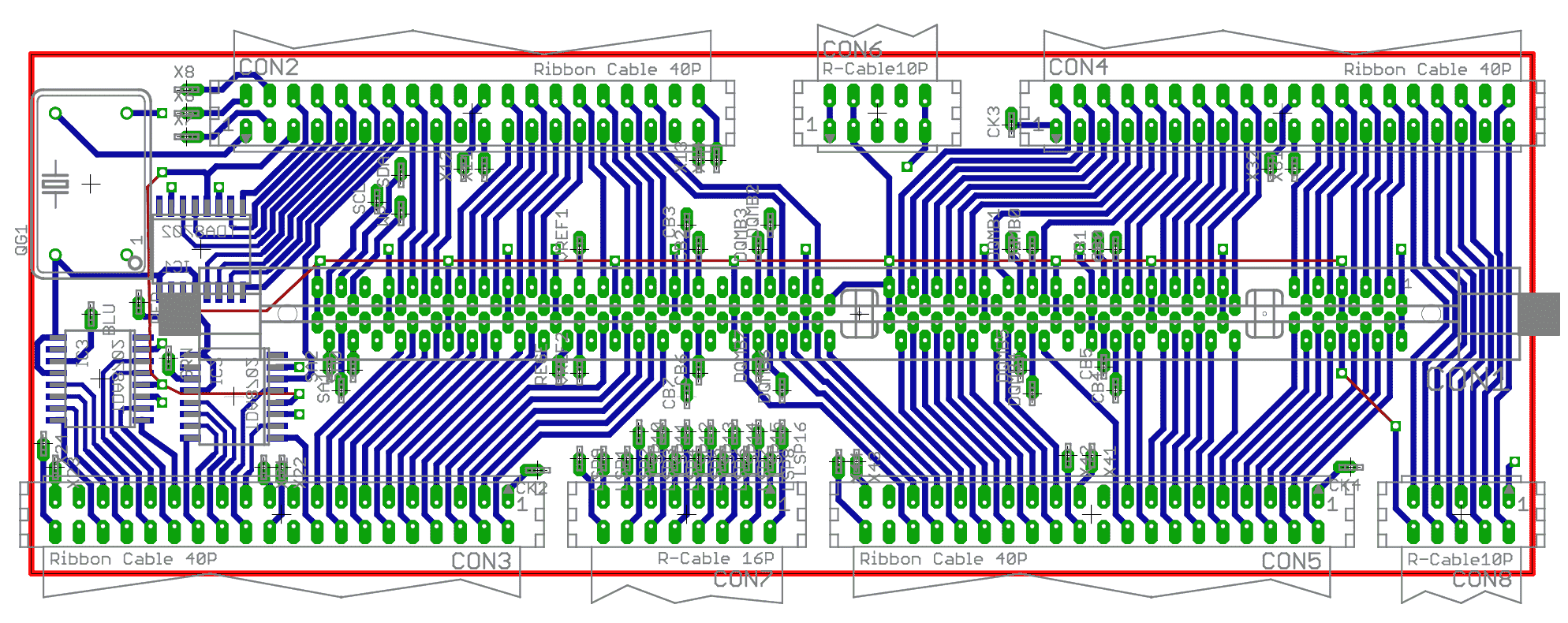

Ich habe 2005 mal mit Eagle eine Platine für ein SIMM mit 168pin
geroutet.
Ich weiß nichtmal mehr wozu. Den Steckverbinder habe ich irgendwo
ausgelötet, wenn ich mch recht erinnere.

Drei Video-DAC TDA8702 mit RGB beschriftet, war wohl für TV.
Und SIMM ist falsch, muss DIMM heißen
https://de.wikipedia.org/wiki/Dual_Inline_Memory_Module
https://de.wikipedia.org/wiki/Single_Inline_Memory_Module

Die DIMM-Library für Eagle ist nicht von mir.

Kicad ist mit der alten ".sch" nicht einverstanden, ich soll eine
Eagle-XML-Datei importieren.

: Bearbeitet durch User
von Jens W. (jensw)


Lesenswert?

Hallo Christoph,

sieht interessant aus. Etwas ähnliches habe ich auch vor.
Ich möchte das an mein FPGA Evalboard anschließen und dann ein bisschen
damit spielen.
Ans Auslöten habe ich auch schon gedacht. Leider sind diese Sockel an
alten Boards verbaut mit Pentium II zum Beispiel. Diese alten Boards
sind aber auch alles andere als günstig, da die zum Gold Recycling
verwendet werden.

Du hast nicht noch zufällig ein zwei Sockel übrig?

Grüße, Jens

von Kurt A. (hobbyst)


Angehängte Dateien:

Lesenswert?

In meinem Fundus habe ich noch ein Board gefunden. Da sind 2 Sockel
drauf.
Würde den Bereich aus dem Board schneiden und gegen Portoersatz abgeben.
Bei Interesse bitte PN.

von Martin S. (mmaddin)


Lesenswert?

Christoph db1uq K. schrieb:
> Den Steckverbinder habe ich irgendwo
> ausgelötet, wenn ich mch recht erinnere.

Ist aber auch ne Nummer den dort raus zu bekommen, oder? Heißluft? Viel
Kupfer und Zinn und 300W Kolben - wenns das Plastik mitmacht?

: Bearbeitet durch User
von Jens W. (jensw)


Lesenswert?

Hi Martin,

ja das wird spannend.
Ich habe einen Entlöt-Lötkolben.
Zur Not noch zusätzlich mit Heißluft vorwärmen, dann denke ich geht das
raus.

Grüße, Jens

von Soul E. (soul_eye)


Lesenswert?

Martin S. schrieb:
> Ist aber auch ne Nummer den dort raus zu bekommen, oder? Heißluft? Viel
> Kupfer und Zinn und 300W Kolben - wenns das Plastik mitmacht?

Heissluft oder Zinnbad. Und ein altes DIMM in die Fassung stecken, sonst
verformt sich der Kunststoff beim Auslöten.

Die Kontakte fallen hinterher raus. Das ist aber kein Problem, wenn man
zum Einlöten auch wieder ein Dummy-Modul in die Fassung steckt.

von Jens W. (jensw)


Lesenswert?

Vielen Dank für den Tipp! :-)

von Martin S. (mmaddin)


Lesenswert?


: Bearbeitet durch User
