Forum: Platinen Welche Arten von Prototypen-Platinen gibt es?


von Daniel (daniel3)


Lesenswert?

Hallo,

welche Arten von Prototypen-Platinen gibt es eigentlich noch außer
einfachen Streifenraster- und Lochraster-Platinen?

Gibt es irgendwo so etwas wie eine Übersicht dazu?

Ich suche z.B. grade eine Lochrasterplatine, die auf der Rückseite eine
durchgehende, lackierte Massefläche hat (natürlich mit Absetzung zu den
Bohrlöchern). Kenne aber leider die Bezeichnung nicht.

von Stephan S. (uxdx)


Lesenswert?

Selber entwerfen und produzieren lassen ist wohl keine Option?

von Norbert (noma)


Lesenswert?

Guten Abend
vllt. mal hier nachschauen: https://www.roth-elektronik.com/

Norbert

von Ron-Hardy G. (ron-hardy)


Lesenswert?


von Hannes J. (pnuebergang)


Lesenswert?

Daniel schrieb:
> welche Arten von Prototypen-Platinen gibt es eigentlich noch außer
> einfachen Streifenraster- und Lochraster-Platinen?

Das ändert sich alle Nase lang. Da hat ein Hersteller eine Idee und
bringt sie für einige Zeit auf den Markt. Zum Beispiel finden sich
momentan recht häufig Platinen im Layout von Breadboards. Oder mit
Layout für Arduino-Anschlüsse.

Ansonsten eben die Klassiker.

> Gibt es irgendwo so etwas wie eine Übersicht dazu?

Nicht das ich wüsste. Die aktuell zu halten dürfte keinen Spaß machen.

Schau bei Herstellern, Händlern und Distributoren was gerade so en vogue
ist. Aber setz jetzt nicht unbedingt den ganzen Hausstand auf ein
Format. In ein paar Jahren mag es verschwunden sein.

> Ich suche z.B. grade eine Lochrasterplatine, die auf der Rückseite eine
> durchgehende, lackierte Massefläche hat (natürlich mit Absetzung zu den
> Bohrlöchern). Kenne aber leider die Bezeichnung nicht.

"with ground plane".

Also z.B. für Lochraster "perf board with ground plane" und für
Streifenraster "strip board with ground plane".

Letzteres hat zum Beispiel Vero, der Altvater der Streifenraster
https://verotl.com/eu/catalog/product/view/id/1387/s/03-2990-veroboard-with-colander-ground-plane-100x160/

von Stephan S. (uxdx)


Angehängte Dateien:

Lesenswert?

Stephan S. schrieb:
> Selber entwerfen und produzieren lassen ist wohl keine Option?

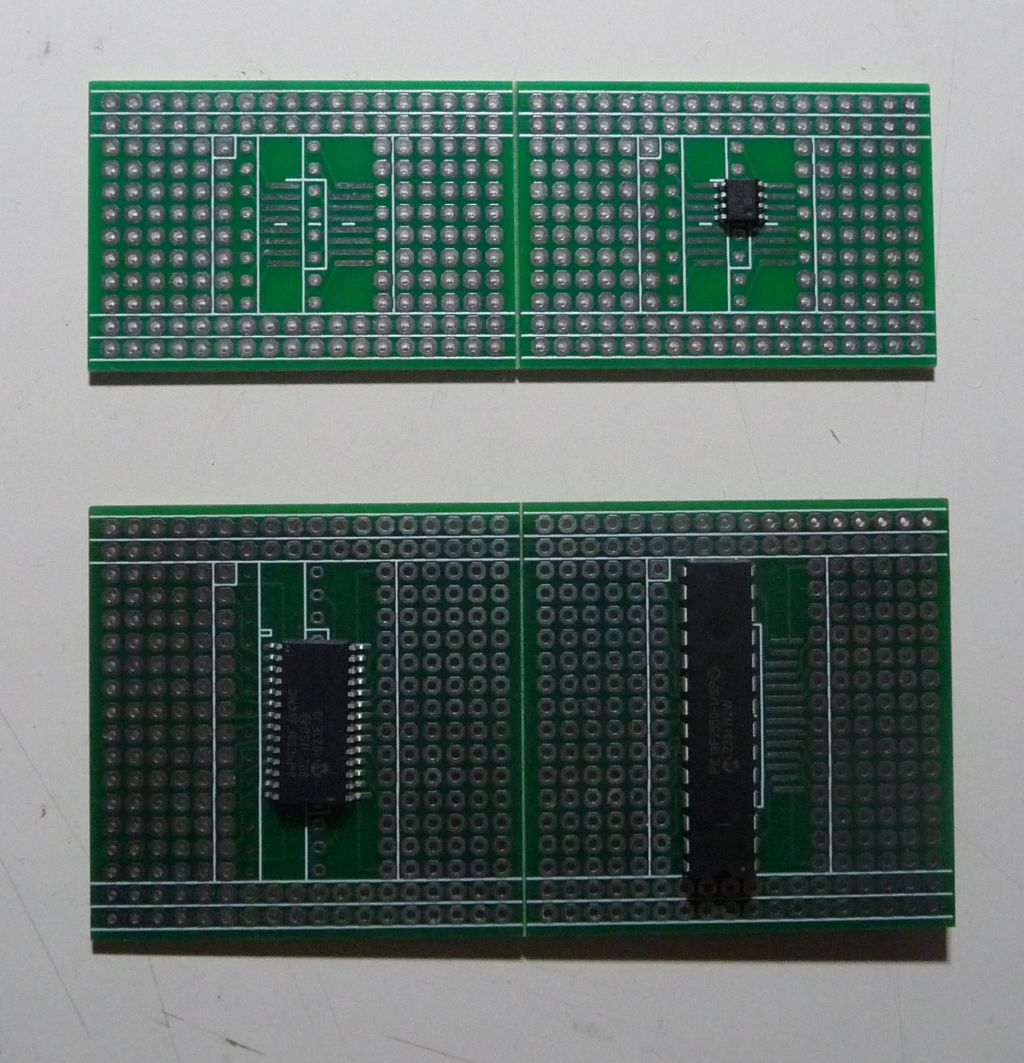

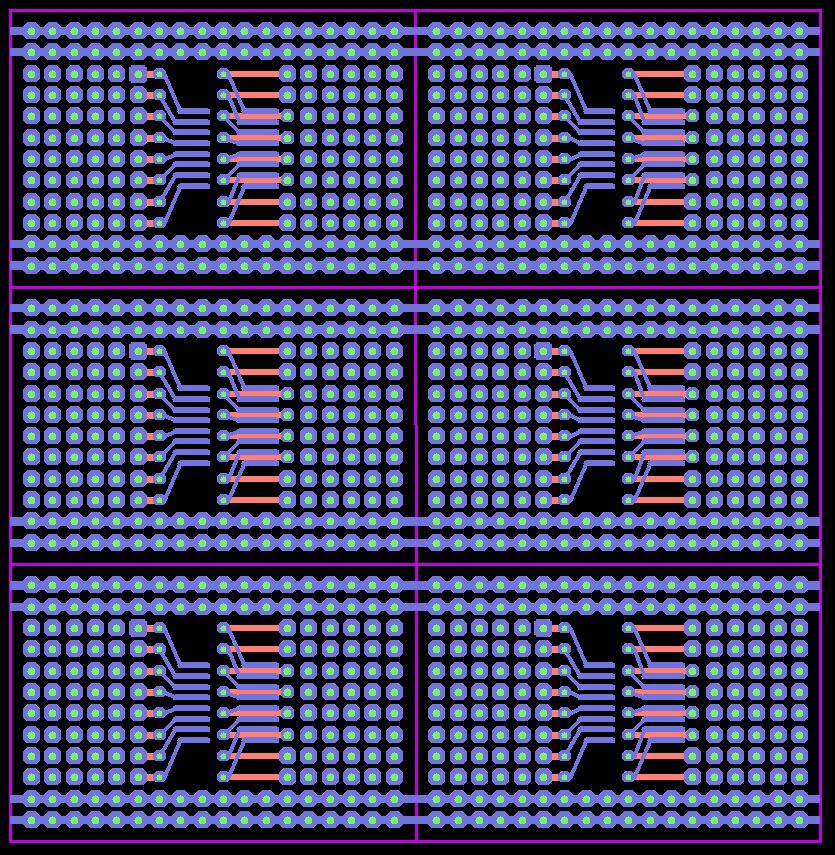

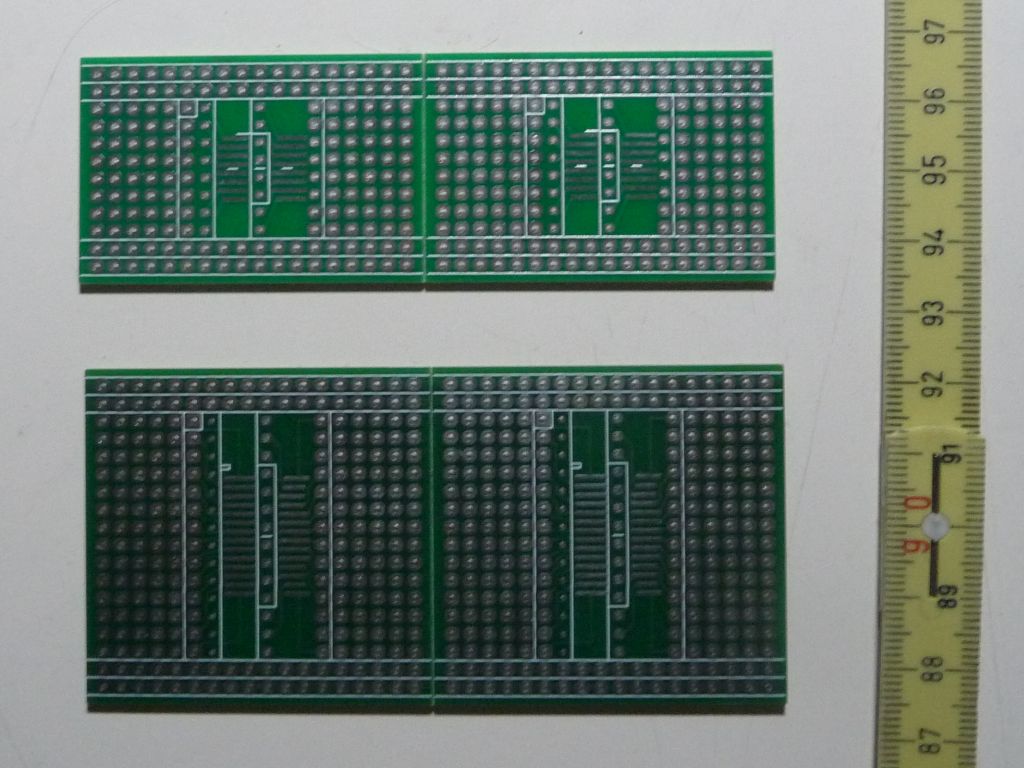

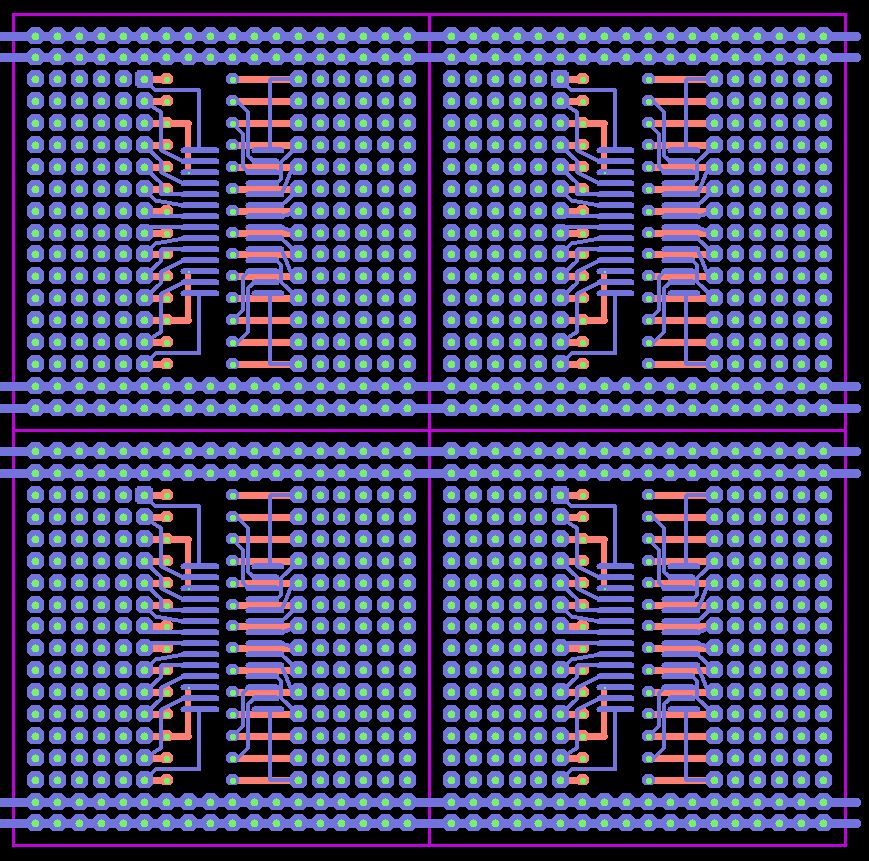

Kann man gut selbst machen, 2 Beispiele s. Bilder: die
korrespondierenden SOIC- und DIL-Anschlüsse sind entsprechend verbunden
mit der äussersten Reihe innerhalb der weissen Markierung. Oben und
unten je 2 durchgehende Reihen für VDD und GND. Je 6 bzw. 4 Platinen
passen gerade in 10x10 cm

: Bearbeitet durch User
von Klaus F. (klaus27f)


Lesenswert?


von Kilo S. (kilo_s)


Lesenswert?

Amen, ich mach viel durch übertragen und entsprechend mit der Hand
arbeiten. Ein mieses gefrickel, vor allem das abziehen der
überschüssigen CU Lage.

Verfickte Axt! Als nächstes lege ich mir eine Gravurmaschine zu!
Handbetrieb, die dürften noch die günstigsten sein.

Alles über 0,5mm geht ja mit Koordinatentisch und passenden Fräser. Aber
darunter wird's hauptsächlich mit Ätzen "gut".

Das kannste aber heute fast abhaken, Natriumpersulfat halten sie dich
für gefährlich, Eisen 3 Chlorid ist häufig Sauerei.

Das ist doch Kacke!

von Wolle G. (wolleg)


Lesenswert?

Kilo S. schrieb:
> Eisen 3 Chlorid ist häufig Sauerei.

nicht unbedingt.
Man muss ja nicht unbedigt im Wohnzimmer oder in der Küche seine
Leiterplatten ätzen.
Ich ätze im Keller nun schon Jahrzehte meine Leiterplatten. Da kommt es
auf einen evtl. Tropfen Eisen-(III)chlorid, der das Ätzbad verlassen
hat, nicht an. Natürlich gehört auch immer ein Eimer Wasser dazu, um
mögliche "Sauereien" sofort beseitigen zu können.

von Daniel (daniel3)


Lesenswert?

Stephan S. schrieb:
> Selber entwerfen und produzieren lassen ist wohl keine Option?

Grundsätzlich eine Option, wenn gute Idee(n) vorhanden.


Ron-Hardy G. schrieb:
> oder hier: https://github.com/electroniceel/protoboard

Das sieht auf jeden Fall sehr innovativ aus.


Hannes J. schrieb:
> "with ground plane".

Danke für den Suchbegriff!


Kilo S. schrieb:
> Verfickte Axt! Als nächstes lege ich mir eine Gravurmaschine zu!
> Handbetrieb, die dürften noch die günstigsten sein.

Hatte ich auch schon überlegt. Gibt es so etwas in relativ handlich und
günstig, am besten als Bausatz oder fertig?


Kilo S. schrieb:
> Eisen 3 Chlorid ist häufig Sauerei.

Also Fe-III-Cl finde ich eigentlich sehr praktisch und habe damit früher
viel geätzt. Was mich stört: Wenn man auf einer Leiterplatte ein paar
dünne Leiterbahnen aufzeichnet, ist der Cu-Abtrag enorm und das
Fe-III-Cl schnell erschöpft. Gibt es eine Möglichkeit, nur die
Unterbrechungen aus einer Farbdeckschicht zu entfernen oder ähnlich?


Stephan S. schrieb:
> Kann man gut selbst machen, 2 Beispiele s. Bilder

Cool, sieht sehr interessant aus! Wo hast du das fertigen lassen und wie
lange dauert das? Mit Kicad entworfen? Was kostet es mit Versand?

von Ron-Hardy G. (ron-hardy)


Lesenswert?

Daniel schrieb:
> Das sieht auf jeden Fall sehr innovativ aus.

und kann man bei JLCPCB preiswert herstellen lassen 5 Stück €2

: Bearbeitet durch User
von Gerhard H. (ghf)


Angehängte Dateien:

Lesenswert?

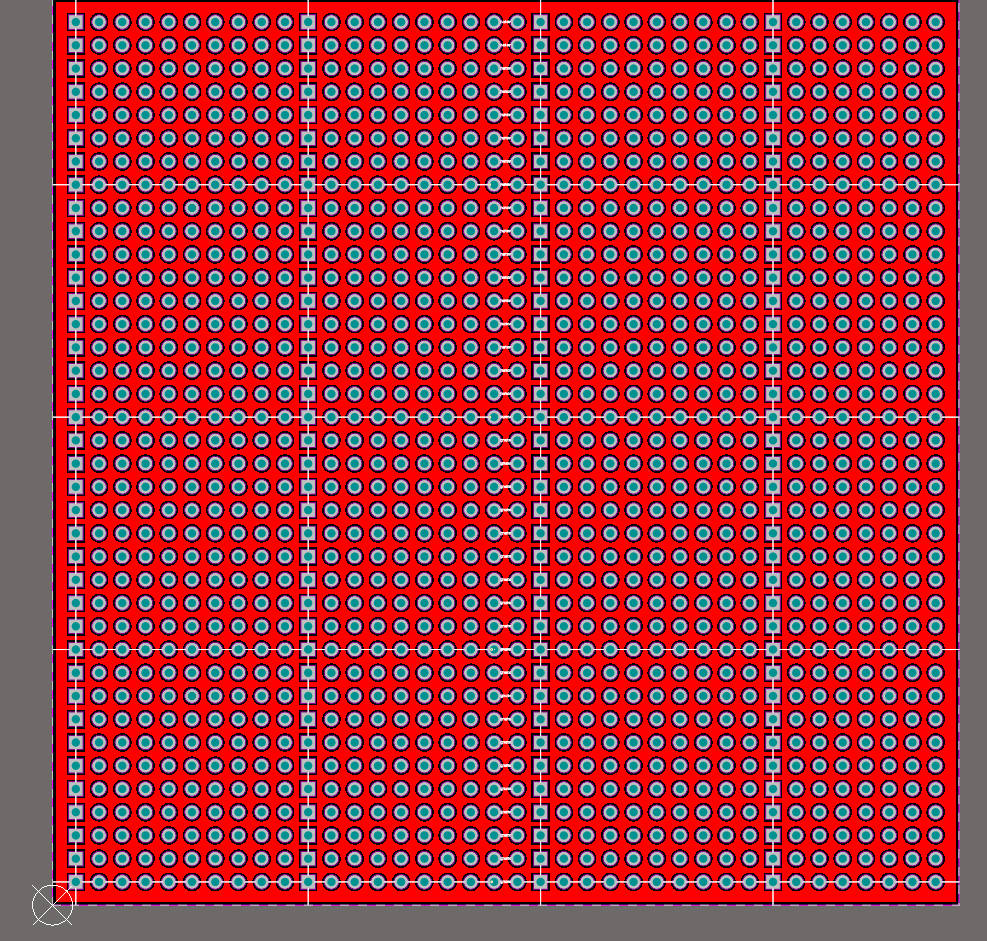

Wenn Du die da magst, kannst Du die Gerbers oder Altium haben.
Oben und oben ein isoliertes GND und VCC-Netz, Lötstopp und
durchkontaktiert. Für eine Handvoll Dollars für 10 Stk. bei
JLCpcb bist Du dabei.  100 * 100 mm.
Die haben nicht mal wegen der vielen Bohrungen gemault.

Eine Europakarte von Roth kostet mehr, ohne Lötstopp und
Durchkontaktierungen.

Gerhard

: Bearbeitet durch User
von Rainer W. (rawi)


Lesenswert?

Hannes J. schrieb:
> Aber setz jetzt nicht unbedingt den ganzen Hausstand auf ein Format.

Die klassische Europakarte hat schon ein paar Jahrzehnte überlebt.

Daniel schrieb:
> Ich suche z.B. grade eine Lochrasterplatine, die auf der Rückseite eine
> durchgehende, lackierte Massefläche hat (natürlich mit Absetzung zu den
> Bohrlöchern). Kenne aber leider die Bezeichnung nicht.

Heutzutage ist es billiger, die Schaltung vernünftig zu layouten und als
Platine zu bestellen, mindestens wenn man die Zeit rechnet, um eine
Schaltung halbwegs sauber auf einer Prototypen-Platinen umzusetzen. Das
gilt selbst dann, wenn die erste Version noch Optimierungspotential
bietet. Es fängt bei unpassenden Packagegrößen von ICs - wieder mit
Adaptern - an und hört bei Steckerrastern noch nicht auf.

von Kilo S. (kilo_s)


Lesenswert?

Daniel schrieb:
> Gibt es so etwas in relativ handlich und günstig, am besten als Bausatz
> oder fertig?

Während meiner Berufschulzeit hatten wir einn Gravograv im Metallschrank
stehen, im Prinzip ist sowas relativ gut selbst zu bauen.

https://www.gravotech.de/produkte/gravier-cnc-stationen/im3

Gebraucht finden, für weniger als sagen wir mal 300-400€ Glückssache,
also bei mir bisher zumindest.

von Stephan S. (uxdx)


Angehängte Dateien:

Lesenswert?

Daniel schrieb:
> Stephan S. schrieb:
>> Kann man gut selbst machen, 2 Beispiele s. Bilder
>
> Cool, sieht sehr interessant aus! Wo hast du das fertigen lassen und wie
> lange dauert das? Mit Kicad entworfen? Was kostet es mit Versand?

je 5 Platinen (10x10 cm) haben 2024 incl. Versand bei JLPCB um die 10
Euro gekostet. Ich hänge die Gerber-Dateien mal an.

: Bearbeitet durch User
von Daniel (daniel3)


Lesenswert?

Gerhard H. schrieb:
> Wenn Du die da magst, kannst Du die Gerbers oder Altium haben.
> Oben und oben ein isoliertes GND und VCC-Netz, Lötstopp und
> durchkontaktiert. Für eine Handvoll Dollars für 10 Stk. bei
> JLCpcb bist Du dabei.  100 * 100 mm.

Prima, Danke, sieht sehr gut aus, Danke auch für die Gerber Files!
Billiger bei der Qualität geht wirklich kaum noch.

Rainer W. schrieb:
> Heutzutage ist es billiger, die Schaltung vernünftig zu layouten und als
> Platine zu bestellen, mindestens wenn man die Zeit rechnet, um eine
> Schaltung halbwegs sauber auf einer Prototypen-Platinen umzusetzen.

Billiger ja, aber nicht schneller als ein kleiner Prototyp, den man mal
eben in ein paar Stunden zusammenstricken kann, wenn man grade Zeit und
Lust hat.
Die verschiedenen IC-Packages machen die Sache teilweise leider
schwierig, da gebe ich dir absolut recht.

Kilo S. schrieb:
> Während meiner Berufschulzeit hatten wir einn Gravograv im Metallschrank
> stehen, im Prinzip ist sowas relativ gut selbst zu bauen.

Cooles Teil, so ein Gravograv! Verstehe ich es richtig, man fährt mit
dem Fühler die Leiterbahnunterbrechungen auf einem Plan nach und das
Gerät überträgt das aufs Platinenmaterial?
Ich persönlich dachte eher an etwas CNC-mäßiges im kleinen Maßstab. Wo
ein Gravierstichel oder ein kleiner Fräskopf automatisch die
Unterbrechungen fräst.

von Maik .. (basteling)


Lesenswert?

Ich mag ja die doppelseitigen von Roth Elektronik. Viereckraster, mit
dem Cutter teilbar und dann zumindest für SO-Bauteile mit 1,27mm
geeignet.
Rückseite vollmetallisiert, somit gute Groundplane schaffbar. Da kann
man schön Muster in gemischtem Aufbau drauf schaffen.

von Daniel (daniel3)


Lesenswert?

Stephan S. schrieb:
> je 5 Platinen (10x10 cm) haben 2024 incl. Versand bei JLPCB um die 10
> Euro gekostet. Ich hänge die Gerber-Dateien mal an.

Bei JLPCB hatte ich auch irgendwann mal ein PCB bestellt, das ging
ziemlich schnell und war ähnlich günstig.

Wenn man eine Einzelplatine von deinem Design betrachtet, könnte man
überlegen, so etwas (spiegel-)symmetrisch als halbe Platine
anzufertigen. dann könnte man unterschiedlich breite ICs mit dem
gleichen Beinabstand prima bedienen.
Wenn man dann die Randlöcher wie hier
https://upload.wikimedia.org/wikipedia/commons/8/81/18555_-_Arduino_Nano_RP2040_Connect_%28cropped%29.jpg
mit durchkontaktierten Halblöchern ausführen würde, könnte man das ganze
bequem auf die Kupferseite z.B. einer Streifenrasterplatine auflöten.

von Daniel (daniel3)


Lesenswert?

Maik .. schrieb:
> Ich mag ja die doppelseitigen von Roth Elektronik. Viereckraster, mit
> dem Cutter teilbar und dann zumindest für SO-Bauteile mit 1,27mm
> geeignet.
> Rückseite vollmetallisiert, somit gute Groundplane schaffbar. Da kann
> man schön Muster in gemischtem Aufbau drauf schaffen.

Kannst du die mal verlinken? Viereckraster = viereckige Kupferflächen um
die Löcher?

von Kilo S. (kilo_s)


Lesenswert?

Daniel schrieb:
> Verstehe ich es richtig, man fährt mit dem Fühler die
> Leiterbahnunterbrechungen auf einem Plan nach und das Gerät überträgt
> das aufs Platinenmaterial?

Exakt so, bin mir auch sicher das die solche Sachen wie ne dünne Schicht
CU auf einer Leiterplatte problemlos runter bekommen. Hab damals zur
Schulzeit in Messing damit Beschriftungen gemacht, die waren Recht Tief
und Breit.

von Harald K. (kirnbichler)


Lesenswert?

Daniel schrieb:
> Viereckraster = viereckige Kupferflächen um
> die Löcher?

Gibts auch von Vero, heißt "Square Pad Board". Blaues FR-4 mit
unverzinntem Cu.

https://verotl.com/eu/03-0026-square_pad_board-100x160mm

Der Preis aber ...

von Maik .. (basteling)


Lesenswert?


von Stephan S. (uxdx)


Lesenswert?

Daniel schrieb:
> Wenn man eine Einzelplatine von deinem Design betrachtet, könnte man
> überlegen, so etwas (spiegel-)symmetrisch als halbe Platine
> anzufertigen. dann könnte man unterschiedlich breite ICs mit dem
> gleichen Beinabstand prima bedienen.

Zumindest die Flächen für SOIC sind auch für WideBody ausgelegt
https://www.mikrocontroller.net/attachment/681082/pcb2.jpg

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
