Wie heißt dieses Bauteil (90° Winkelverbinder?)

[Michael H. (overthere)]

Hallo,

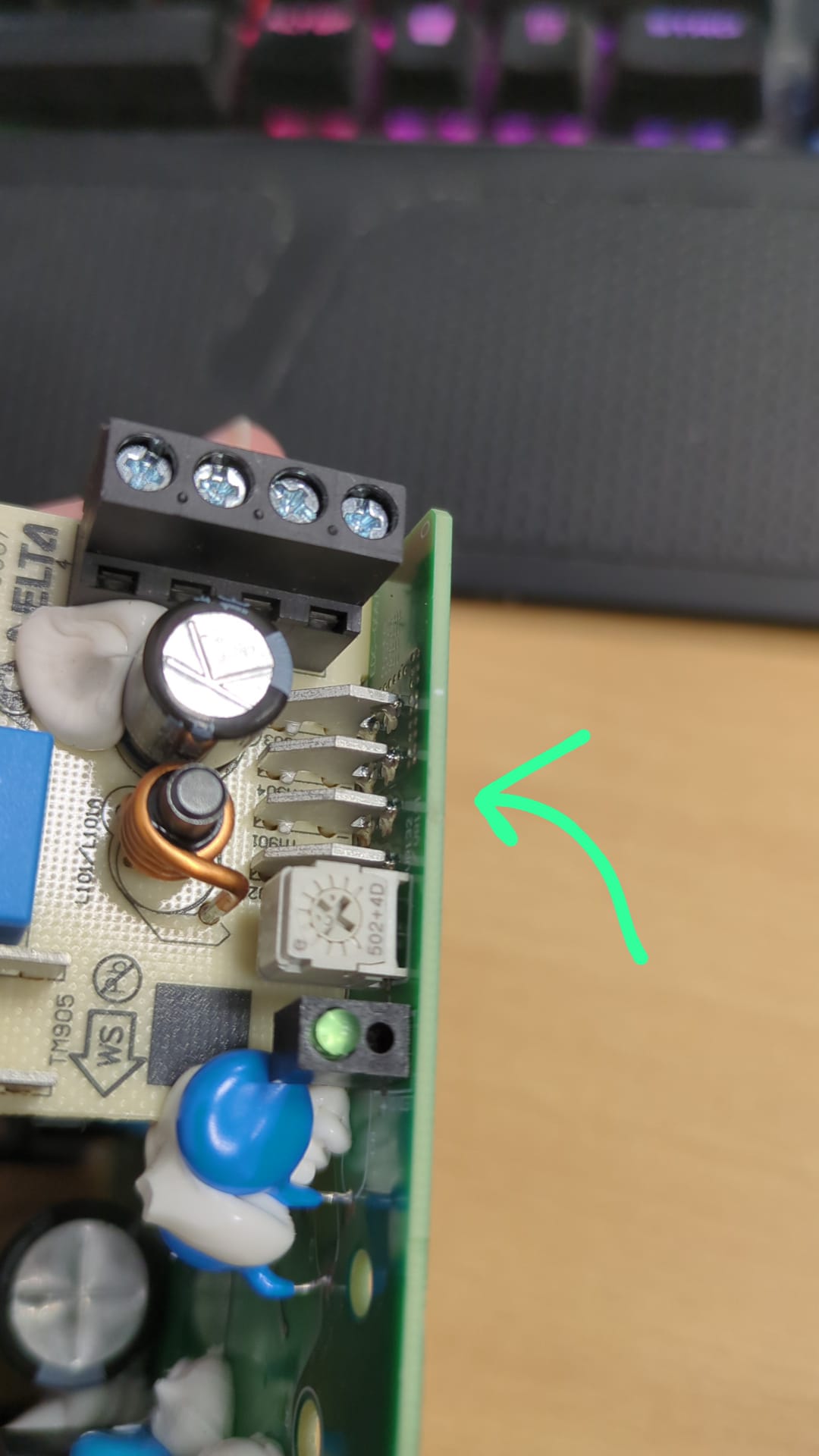

wie heißt das Bauteil und wo finde ich sowas am besten bei LCSC?
Danke euch,
Michael

[Christoph Z. (rayelec)]

Flachsteckzunge (zweckentfremdet)

[Roland E. (roland0815)]

Christoph Z. schrieb:
> Flachsteckzunge (zweckentfremdet)

Nein. Hat auf beiden Seiten Lötstifte.

[Christoph db1uq K. (christoph_kessler)]

Bei TE heißt die Familie "Faston"
https://www.te.com/en/plp/faston/ZnaA.html
na dann such mal schön... (67 Seiten)

[H. H. (hhinz)]

Christoph db1uq K. schrieb:
> Bei TE heißt die Familie "Faston"
> https://www.te.com/en/plp/faston/ZnaA.html
> na dann such mal schön... (67 Seiten)

Haben die nicht, machen die erst ab wenigstens 100k, und die
Werkzeugkosten gehen extra.

[Roland E. (roland0815)]

JST hat mit der Serie MBS was vergleichbares.

[Kurt A. (hobbyst)]

kenne nur diese Version.
https://www.ettinger.de/p/winkelstift-0-7x11-2mm-900-messing-verzinnt-fuer-bohrung-oe0-8mm/013.19.125

[Gunther M. (gunther_m)]

Moin,

vogt.ch Lötwinkelverbinder und Steckkontakt - 1004 G Bz gehen in die
Richtung, passt aber immer noch nicht ganz.

Gruß
Gunther

[Rainer W. (rawi)]

Kurt A. schrieb:
> kenne nur diese Version.
>
https://www.ettinger.de/p/winkelstift-0-7x11-2mm-900-messing-verzinnt-fuer-bohrung-oe0-8mm/013.19.125

Die Filtermimik auf der Webseite ist mal wieder eine "Meisterleistung".
Da gibt es "Lötstifte", "Lötstifte, 90° gewinkelt" und "Winkelstifte",
aber nach einer Filtermöglichkeit sucht man vergeblich :-(
Was der Unterschied zwischen "Lötstifte, 90° gewinkelt" und
"Winkelstifte" ist, kann man auch nur raten - vielleicht eine Laune des
Bearbeiters.

Gunther M. schrieb:
> vogt.ch Lötwinkelverbinder und Steckkontakt - 1004 G Bz

Einen Link darfst du ruhig posten, damit nicht jeder suchen muss, was du
wohl meinst:
https://www.vogt.ch/de/shop/loetkontakte-fuer-pcb-c3261/loetkontakte-fuer-pcb---spezial-c4995/steckkontakte-c4997/steckkontakte---pcb-spezial---1004-g-bz-vergoldet-p5003

[Michael B. (laberkopp)]

Michael H. schrieb:
> wie heißt das Bauteil

Blech.

Michael H. schrieb:
> wo finde ich sowas am besten bei LCSC

LOL.

Das kann sich jeder stanzen lassen, man sollte halt Bedarf an 1 Mio
haben.

https://stanzkontakte.bastech.de/

[Klaus F. (klaus27f)]

Michael B. schrieb:
> Michael H. schrieb:
>> wo finde ich sowas am besten bei LCSC
>
> LOL.


???
Selber lol
wenn man's dort unbedingt kaufen will...
https://www.lcsc.com/product-detail/C587222.html?s_z=n_928814-1


Allerdings wär das Ding preiswerter bei TME ... und die haben mehr
https://www.tme.eu/de/details/928814-1/pcb-lotanschlusse/te-connectivity/

[H. H. (hhinz)]

Klaus F. schrieb:
> Selber lol
> https://www.lcsc.com/product-detail/C587222.html?s_z=n_928814-1

Sowas sucht der TE aber nicht.

[Klaus F. (klaus27f)]

H. H. schrieb:
> Sowas sucht der TE aber nicht.

Ja, dann sollte er halt ein Teil auslöten und ein gscheites Foto von dem
Ding auf Untergrund Millimeterpapier einstellen.
Sicher gibt es mehr als 1 Million unterschiedliche Stecker auf der Welt.

[Christoph db1uq K. (christoph_kessler)]

Roland E. schrieb:
> Hat auf beiden Seiten Lötstifte.

Und mit Auslöten das sieht schwierig aus. Eher aus den Abbildungen ein
Foto zusammenbasteln. So etwa, mit dem guten alten PaintShopPro in
Ubuntu.

[Christoph db1uq K. (christoph_kessler)]

Und mit dem Bild findet google-lens das hier
https://www.sovelektron.com/terminal-pca-10/
Zeichnung:
https://www.sovelektron.com/wa-data/public/shop/products/92/97/89792/images/1899/1899.650.jpg

Leider eine Adresse in Moskau, hier die Übersetzung der Seite

[Christoph db1uq K. (christoph_kessler)]

Mit der Bildersuche nach dieser Grafik finde ich noch ein paar
Abbildungen, aber das ist schon ein seltenes Teil. Die Abmessungen habe
ich nicht kontrolliert, kann sein, dass die kleiner sind.

[Rainer W. (rawi)]

Christoph db1uq K. schrieb:
> Doppelstecker6_3mm.png

Worauf sich die Maßangaben beziehen (Stichwort Maßstriche) und die nicht
angegebenen Maße sind egal?

[Christoph db1uq K. (christoph_kessler)]

Ich habe leider keine präziseren Abbildungen, solche Maßangaben gibt es
nur im Datenblatt von TE Connectivity zu den einseitig eingelöteten
Teilen:
https://www.lcsc.com/datasheet/C587222.pdf
Und das Foto habe ich aus der 3D-Darstellung entnommen
https://www.tme.eu/de/details/928814-1/pcb-lotanschlusse/te-connectivity/
