Wer kennt diese Bauteile

[Lukas S. (lukasch)]

Hallo liebe Mitglieder,

Ich habe da mal wieder ein kleines Anliegen an Euch und hoffe das mir
jemand weiterhelfen kann.

Ein Nachbar (schon etwas älter) kam die Woche auf mich zu und fragte ob
Ich ihm bei seinem kleinem Projekt helfen kann. Er hat es nicht so mit
Internet und so. Ich sagte klar, kein Thema helfe doch gern. Er fragte
mich ob Ich wüsste wo man diese Bauteile herbekommt. Meinte nur das Ich
ein sehr gutes Elektroniker Forum kenne und gern für Ihn nachfragen
kann.

Gesucht werden diese beiden Bauteile. Das eine ist ein 2pol. SMD Taster
und das andere weiß Ich leider nicht.

Ich hoffe das mir da irgendjemand weiterhelfen kann

[Rainer W. (rawi)]

Lukas S. schrieb:
> Er hat es nicht so mit Internet und so

Ok, Lupe gefunden: Was sagt die Bildersuche?

Die Buchse sieht so aus, als ob das Gegenstück eine Messerleiste
besitzt. Welches Rastermaß besitzt die Buchse und wie sind die
Abmessungen der Teile?
Handelt es sich bei dem Taster um einen NC- oder eine NO-Typ?

[Lukas S. (lukasch)]

Also die Abmessungen von dem schwarzem Teil sind L= 13,6mm B= 5,9mm H=
6,0mm

von dem Taster L=6,6mm B= 6,2mm H= 4,5mm

beide Teile stammen aus dem KFZ Bereich. Sie sind in einer
Schalterleiste verbaut wo die Schalter für Sitzheizung  DSC Heckrollo
ect. sind.
Rastermaß weiß Ich leider nicht
Der Taster hat keine Rast Funktion

[Thorsten S. (whitejack)]

Lukas S. schrieb:
> Wer kennt diese Bauteile

Ich würde sagen, ein SMD Taster und eine Art SMD Steckverbinder.

[Rainer W. (rawi)]

Lukas S. schrieb:
> Rastermaß weiß Ich leider nicht

Das ist der Abstand zwischen den Anschlusskontakten (von Mitte erstem zu
letztem messen und durch die Anzahl der Zwischenräume (7) teilen), nicht
die Befestigungsfahnen ganz links und ganz rechts mit messen.
https://de.wikipedia.org/wiki/Pitch_(Elektronik)

Thorsten S. schrieb:
> Ich würde sagen, ein SMD Taster und eine Art SMD Steckverbinder.

Das hört sich ausgesprochen sinnvoll an - was auch immer du unter "Art"
verstehst -, wenn auch ohne nennenswerten Informationsgehalt ;-)

[Lukas S. (lukasch)]

Also wenn Ich alles richtig gemacht habe müßte das Rastermaß 2.51 sein

[Rainer W. (rawi)]

Lukas S. schrieb:
> Also wenn Ich alles richtig gemacht habe müßte das Rastermaß 2.51 sein

Das Rastermaß wäre das gelb markierte. Das blaue Maß kann muss aber auch
passen.

[Lukas S. (lukasch)]

Rainer W. schrieb:
> Lukas S. schrieb:
>> Also wenn Ich alles richtig gemacht habe müßte das Rastermaß 2.51 sein
>
> Das Rastermaß wäre das gelb markierte. Das blaue Maß kann muss aber auch
> passen.

gelb wäre 0,46
blau wäre 6,41

[Lukas S. (lukasch)]

Den Taster hätte Ich jetzt endlich gefunden

https://de.farnell.com/alps-alpine/skpgabe010/taster-0-005a-12v-dc-smd/dp/3261812?srsltid=AfmBOor0lFKQAgBH0PxNzYpGLAbo56htXZcSAQVeHAEatnfwWAtpZhbu

Aber des andere........ keine Chance bis jetzt

[Wegstaben V. (wegstabenverbuchsler)]

Sollen diese beiden Komponnten esetzt werden?

Die sehen aus wie von der Platine runter gerupft. Ist es denn sicher,
dass diese beiden Komponenten defekt sind?

Neuere identische Bauteile gehen ja auch nicht von alleine wieder auf
den ursprünglichen Ort zurück.

[Lukas S. (lukasch)]

Wegstaben V. schrieb:
> Sollen diese beiden Komponnten esetzt werden?
>
> Die sehen aus wie von der Platine runter gerupft. Ist es denn sicher,
> dass diese beiden Komponenten defekt sind?
>
> Neuere identische Bauteile gehen ja auch nicht von alleine wieder auf
> den ursprünglichen Ort zurück.

Ja die sollen ersetzt werden bzw erweitert. Die wurde von der Platine
heruntergelötet. Wie bereits geschrieben hab den Taster gefunden. Jetzt
fehlt nur noch das schwarze Bauteil

[Wegstaben V. (wegstabenverbuchsler)]

Lukas S. schrieb:
> Ja die sollen ersetzt werden bzw erweitert.

hm, wenn die Bauteile "erweitert" werden, dann brauchst du (bzw. der
Nachbar) also NICHT identische Bauteile, sondern ... erweiterte? Worin
besteht denn die Erweiterung?

[Lukas S. (lukasch)]

Also ich sag mal so......... den Taster da kann man was ähnliches nehmen
aber bei dem schwarzen Teil das sollte schon das Teil sei damit es auch
reinpasst zwecks den Anschlüssen

[Wegstaben V. (wegstabenverbuchsler)]

nochmals die Frage:

Sind denn die original Bauteile defekt, oder warum sollen dies ersetzt
werden?

[Lukas S. (lukasch)]

Nein die sind nicht defekt. Er brauch diese Teile in Größeren Mengen.
Und da es die Teile leider nur als gesamten Schalter inkl. Leiste zu
kaufen gibt wird das leider sehr teuer. Die Leiste kostet je nach
Zustand und Ausstattung zw. 250-300€

[Ron-Hardy G. (ron-hardy)]

Lukas S. schrieb:
> gelb wäre 0,46

glaub ich nicht

[Rainer W. (rawi)]

Ist bekannt, wie das Gegenstück zu dem Steckverbinder aussieht?

Lukas S. schrieb:
> gelb wäre 0,46

Das kann nicht sein - eher 1,25 oder 1,27 mm.
Miss nochmal nach.

[Achim M. (minifloat)]

Der schwarze Kontaktsatz

Sieht aus wie TE micromatch, der hat aber um 90° verdrehte Klingen.

Samtec macht auch blade connectors, hab aber nix genau passendes
gefunden.

Lumberg Micromodul MICS SMD ist auch noch sehr ähnlich, aber die
Zentrier-/Verpolschutznasen passen nicht.

Ich meine, in der Vergangenheit mal genau den gesehen zu haben, nur mit
20 Kontakten, als THT und 90° board-to-board. Müsste dazu herum
telefonieren...

mfg mf

[Lukas S. (lukasch)]

Rainer W. schrieb:
> Ist bekannt, wie das Gegenstück zu dem Steckverbinder aussieht?
>
> Lukas S. schrieb:
>> gelb wäre 0,46
>
> Das kann nicht sein - eher 1,25 oder 1,27 mm.
> Miss nochmal nach.

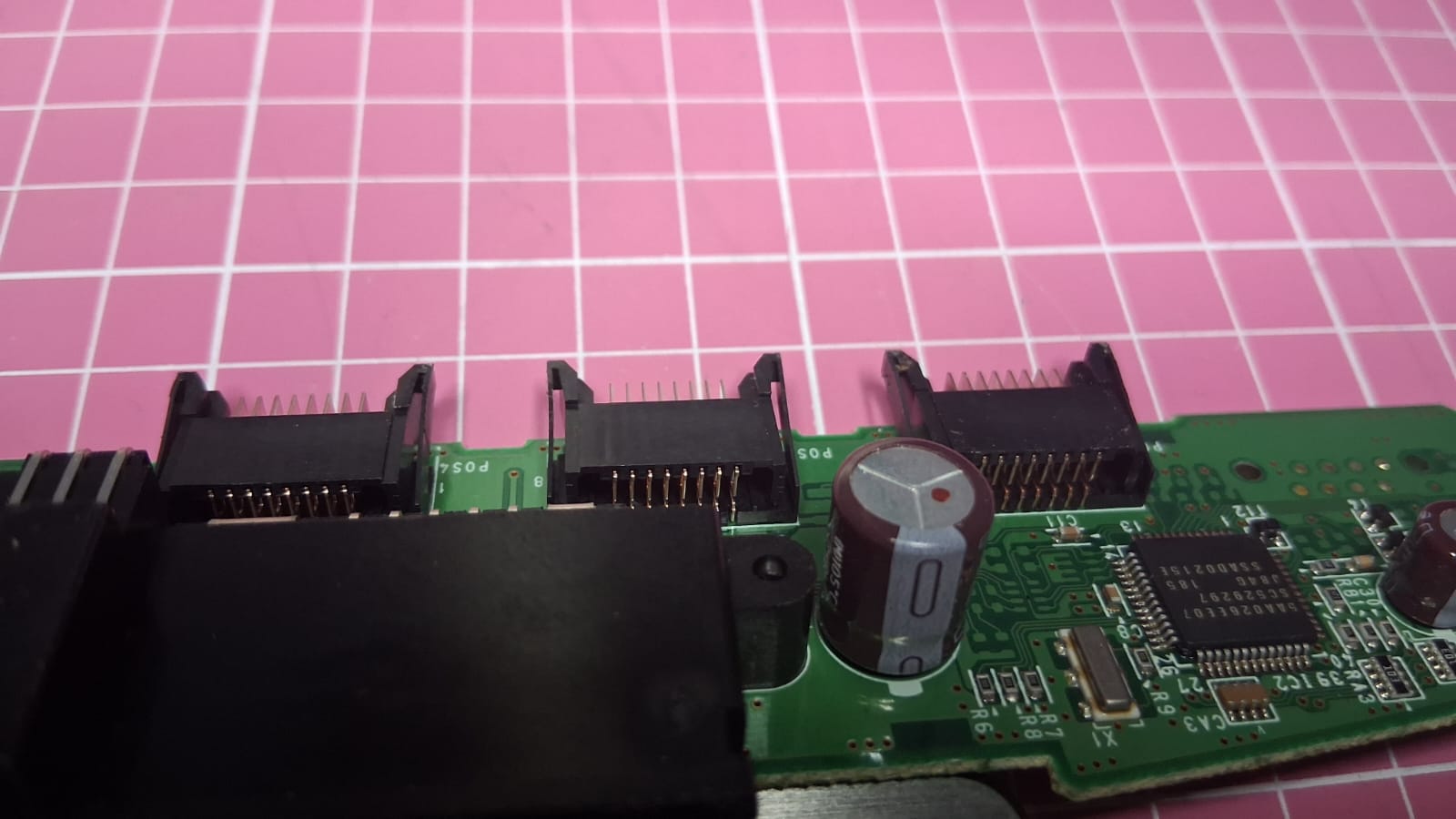

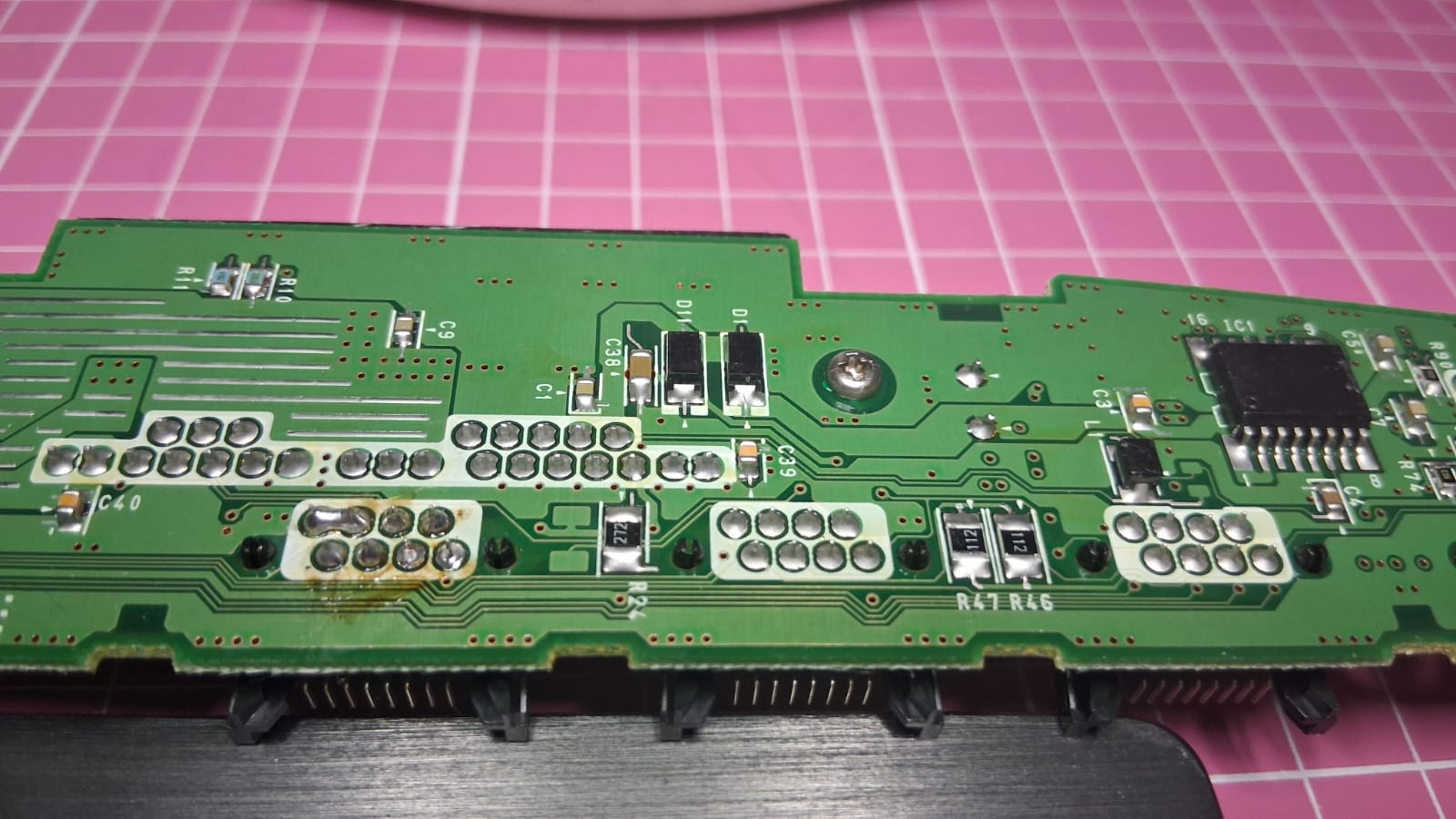

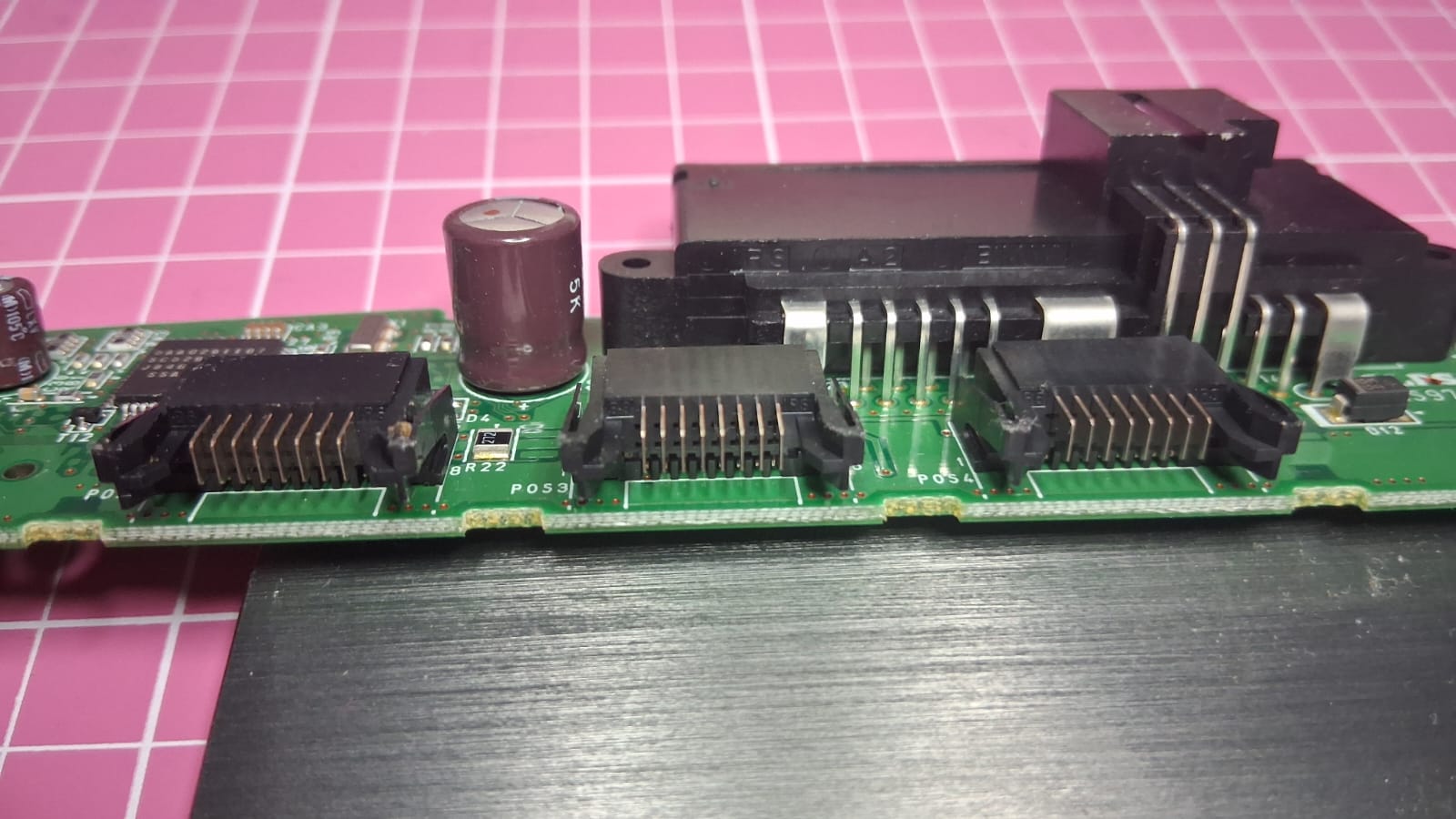

hier mal ein Bild von dem Gegenstück was auf der Platine ist

[Rainer W. (rawi)]

Lukas S. schrieb:
> hier mal ein Bild von dem Gegenstück was auf der Platine ist

Und was ist jetzt mit dem Kontaktmittenabstand? Was sollen diese 0,46
Irgend-etwas-Einheiten in Millimetern bedeuten?
Was steht alles auf Stecker/Buchse drauf?

[Lukas S. (lukasch)]

Rainer W. schrieb:
> Lukas S. schrieb:
>> hier mal ein Bild von dem Gegenstück was auf der Platine ist
>
> Und was ist jetzt mit dem Kontaktmittenabstand? Was sollen diese 0,46
> Irgend-etwas-Einheiten in Millimetern bedeuten?
> Was steht alles auf Stecker/Buchse drauf?

auf dem Stecker bzw Buchse steht nichts drauf. Hab Ich auch schon
nachgesehen.
Und den Kontaktmittenabstand habe ich so berechnet wie es geschrieben
wurde von dir
Das wären 1,340mm geteilt durch 3 un da kommen bei mir 0,446mm raus

[Lukas S. (lukasch)]

Achim M. schrieb:
> Der schwarze Kontaktsatz
>
> Sieht aus wie TE micromatch, der hat aber um 90° verdrehte Klingen.
>
> Samtec macht auch blade connectors, hab aber nix genau passendes
> gefunden.
>
> Lumberg Micromodul MICS SMD ist auch noch sehr ähnlich, aber die
> Zentrier-/Verpolschutznasen passen nicht.
>
> Ich meine, in der Vergangenheit mal genau den gesehen zu haben, nur mit
> 20 Kontakten, als THT und 90° board-to-board. Müsste dazu herum
> telefonieren...
>
> mfg mf

wäre bzw bin über jede Hilfe dankbar

[Klaus F. (klaus27f)]

Lukas S. schrieb:
> Rastermaß weiß Ich leider nicht

die Schiebelehre ist bereits erfunden !

[F. S. (frank_s861)]

IRISO Connectors www.irisoele.com
Board to Board Connector 9890S Series
https://www.irisoele.com/en/series/view/9890S/

Gruß
Frank

[H. H. (hhinz)]

F. S. schrieb:
> IRISO Connectors www.irisoele.com
> Board to Board Connector 9890S Series

Was anhand des deutlich sichtbaren "IRS" sofort klar war.

Lukas S. schrieb:
> auf dem Stecker bzw Buchse steht nichts drauf. Hab Ich auch schon
> nachgesehen.

Gelbe Armbinde?

[Rainer W. (rawi)]

Lukas S. schrieb:
> Das wären 1,340mm geteilt durch 3 un da kommen bei mir 0,446mm raus

Was hast du da gemessen? Es geht um das gelbe Maß.
Wenn der gesamte Stecker 13,6 mm lang ist, beträgt der Kontaktabstand
nie und nimmer 0,446 mm. Grob geschätzt werden von den 13,6 Millimetern
etwa 8,7 mm für die 8 Signalkontakte genutzt, gemessen von Mitte des
ersten zur Mitte des letzten.

[Lukas S. (lukasch)]

F. S. schrieb:
> IRISO Connectors www.irisoele.com
> Board to Board Connector 9890S Series
> https://www.irisoele.com/en/series/view/9890S/
>
> Gruß
> Frank

ABSOLUT MEGAAAA Vielen Dank Frank. Jetzt muß Ich nur noch wissen wie Ich
die da bestellen kann

[H. H. (hhinz)]

Lukas S. schrieb:
> Jetzt muß Ich nur noch wissen wie Ich
> die da bestellen kann

Direkt? Wohl gar nicht, die machen keine Geschäfte mit Bastlern.
Und deren Distris werden auch fragen wieviele tausend es denn sein
dürfen...

[Lukas S. (lukasch)]

H. H. schrieb:
> Lukas S. schrieb:
>> Jetzt muß Ich nur noch wissen wie Ich
>> die da bestellen kann
>
> Direkt? Wohl gar nicht, die machen keine Geschäfte mit Bastlern.
> Und deren Distris werden auch fragen wieviele tausend es denn sein
> dürfen...

Find Ich wirklich sehr schade. Also scheinen wohl die einzigsten zu sein
die die Teile haben

[H. H. (hhinz)]

Verpackungseinheit sind 700 Stück. Aber nicht an privat.

[Achim M. (minifloat)]

H. H. schrieb:
> Direkt? Wohl gar nicht, die machen keine Geschäfte mit Bastlern.

Lukas S. schrieb:
> Er brauch diese Teile in Größeren Mengen

Wie viel ist die Frage.

Fragen kostet nix,
https://www.irisoconnectors.com/white-pages schreibt:

> For free samples of any of our
> connectors, please send us an
> email at [e-mail].

Darüber hinaus positioniert sich z.B. digikey als Distributor
https://www.digikey.de/de/supplier-centers/iriso

mfg mf

[H. H. (hhinz)]

Achim M. schrieb:
> Darüber hinaus positioniert sich z.B. digikey als Distributor

Hat aber von diesen Teilen nichts auf Lager, sind noch nicht einmal
gelistet.

[Christoph db1uq K. (christoph_kessler)]

eine deutsche Adresse:
https://www.iriso.de/produkte/9890s-series/
IRISO Electronics Europe GmbH
Zettachring 10
70567 Stuttgart-Fasanenhof
