[B] Philips PM6505A Transist Kennlinienschreiber

[Paul (97paul)]

https://ebay.us/m/S4Opmm

Falls jemand noch nach einem bezahlbaren Kennlinienschreiber für
Transistoren und Dioden sucht. Es kann extern ein Oszilloskop
angeschlossen werden über die X und Y Ausgänge.

Ich habe mir einen davon gekauft. Der Verkäufer hat wohl mehrere auf
Lager.

[Andrew T. (marsufant)]

Paul schrieb:
> https://ebay.us/m/S4Opmm
>
> Falls jemand noch nach einem bezahlbaren Kennlinienschreiber für
> Transistoren und Dioden sucht.

Du solltest Dir bewusst machen: es ist KEIN Kennlienienschreiber.
Sondenr ein typischer Analyzer, bei dme man  "von Hand" die
Messparameter durchkurbelt.
Dies Gerät aus dne 60er Jahren, hier auf Seite 177:
https://www.worldradiohistory.com/UK/Wireless-World/60s/Wireless-World-1965-04.pdf
beschreiben, macht nicht wesentlich mehr als dies
https://www.ebay.de/itm/277487635124

Ein Kennlinienschreiber sorgt aber dafür, das die Messparameter
automatisiert (wenn auch simpel gesteuert) durchfahren werden.
Also hier z.B. beschreiben:
https://ch.elv.com/p/elv-serie-7000-kennlinienschreiber-ks-7000-teil-12-P204310/

[Paul (97paul)]

Achso okay. Soweit wie ich es verstanden hatte, gibt der eine Kennlinie
über den X Y Anschluss aus.

[Paul (97paul)]

Das Nachfolge Gerät ist das PM 6507. Die Adapterstecker sollten
identisch sein.

[Michael G. (mjgraf)]

Andrew T. schrieb:
> Du solltest Dir bewusst machen: es ist KEIN Kennlienienschreiber.
> Sondenr ein typischer Analyzer, bei dme man  "von Hand" die
> Messparameter durchkurbelt.

Paul schrieb:
> Achso okay. Soweit wie ich es verstanden hatte, gibt der eine Kennlinie
> über den X Y Anschluss aus.

Wenn Du an den x- und den y-Anschluss einen x-y-Schreiber anschließt und
von Hand kurbelst, hast Du hinterher eine Kennlinie.

[Paul (97paul)]

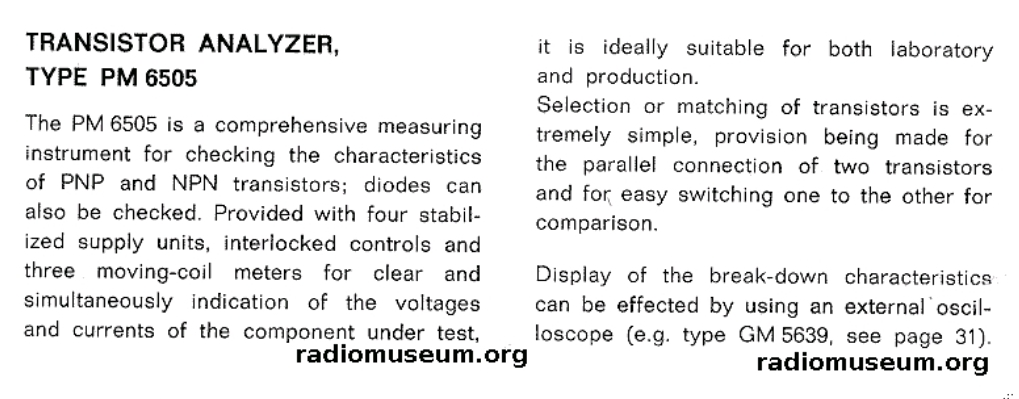

Ich berichte mal, sobald ich es da habe. In der Anleitung war nur von
einem Oszilloskop die Rede.

[Andrew T. (marsufant)]

Paul schrieb:
> Ich berichte mal, sobald ich es da habe. In der Anleitung war nur
> von
> einem Oszilloskop die Rede.

Und auch nur das es im Durchbruch-Fall (breakdown mode) eingesetzt wird.

deepl.com ist Dein Freund wenn Du des Englischen mehr Inhalt entnehmen
willst.

[Paul (97paul)]

Ich habe die Anleitung leider nur komplett in Französisch vorliegen.
Mein Französisch ist etwas eingerostet. deepl.com übersetzt keine
eingescannten PDFs (gerade ausprobiert). Ich lass es mal durch ChatGPT
durchlaufen.

[H. H. (hhinz)]

Paul schrieb:
> Mein Französisch ist etwas eingerostet.

Meines nicht.

[Paul (97paul)]

https://archives.doctsf.com/documents/feuilleter_document.php?num_doc=65112&ref=48419

Das wäre super wenn du da was darüber herausfinden könntest. Ab Seite
28.

[H. H. (hhinz)]

Man kann da einen Oszi anschließen, für einen XY-Papierschreiber ist das
Signal zu schnell. Es wird eine Netzhalbwelle verwendet, also in 10ms
hin und zurück.

[Paul (97paul)]

H. H. schrieb:
> Man kann da einen Oszi anschließen, für einen XY-Papierschreiber ist das
> Signal zu schnell. Es wird eine Netzhalbwelle verwendet, also in 10ms
> hin und zurück.

Sehr interessant! Bei der Seite 45 steht auch noch etwas beschrieben wo
es um Kennlinien geht.

Meinen die damit das die abgebildeten Kennlinien so auch ausgegeben
werden?

[H. H. (hhinz)]

Siehe Fig. 28+29.

[Paul (97paul)]

H. H. schrieb:
> Siehe Fig. 28+29.

Vielen Dank!
