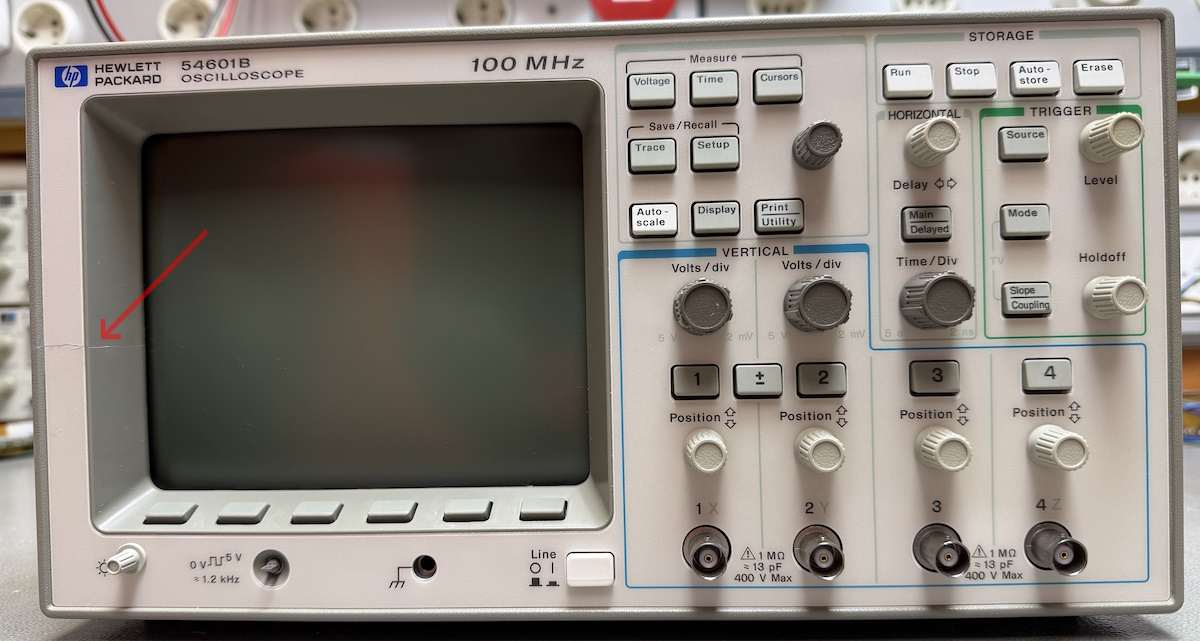

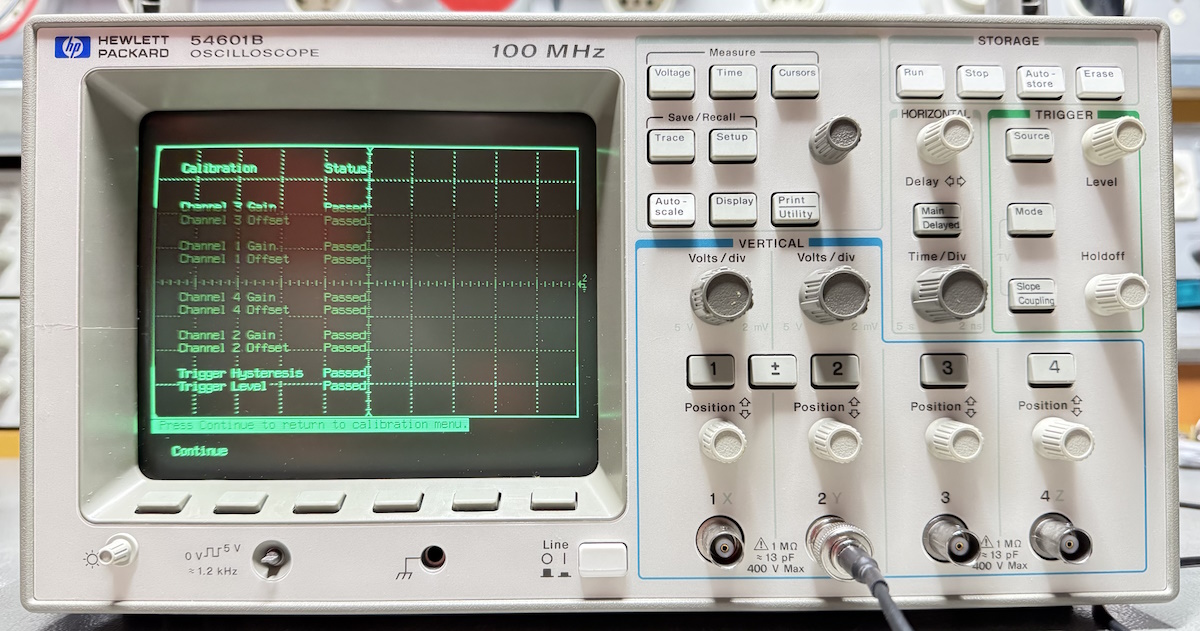

Den Kaufinteressenten solltest Du noch erklären, ob die "Dunkelbereiche" der Röhre bei 8 ff nur durch die Cam entstehen oder auch visuell vorhanden sind.

Ralf X. schrieb:

Den Kaufinteressenten solltest Du noch erklären, ob die "Dunkelbereiche" der Röhre bei 8 ff nur durch die Cam entstehen oder auch visuell vorhanden sind.

Engelbert S. schrieb:

Der Bildschirm ist tadellos und liefert ein scharfes Bild - die Smartphone-Kamera kann das leider nicht richtig darstellen.

Engelbert S. schrieb:

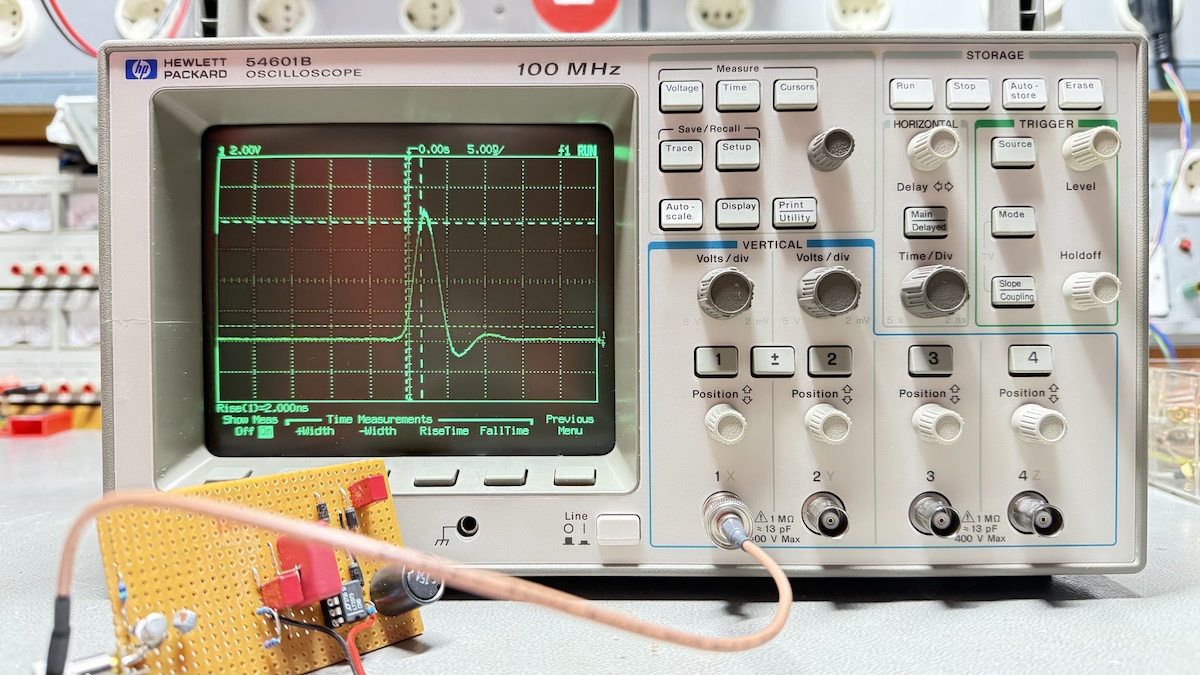

Die Bandbreite beträgt 100 MHz, allerdings wird nur mit 20 MS/sec. abgetastet. Das ist nicht sonderlich viel, reicht aber wohl für einfache Anwendungen z.B. im Audiobereich vollkommen aus.

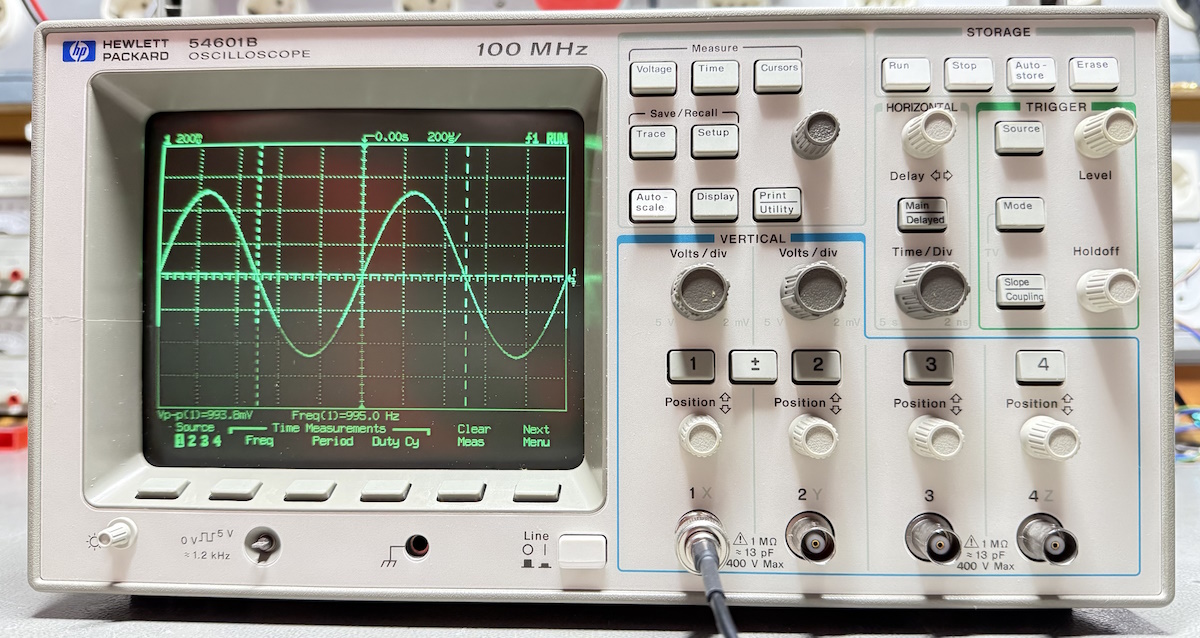

Das Gerät hat zwar nur 20MSamples/sek aber dieser Nachteil macht sich nur im Einzelschußbetrieb bemerkbar. Im normalen ( wiederholende Abtastung ) Betrieb kann das Gerät sehr wohl auch Signale von 100MHz einwandfrei darstellen.

Ich hatte lange Zeit den HP54602B der bis 150MHz geht. Von der Bedienung ist das Gerät erstklassig.

Ralph Berres

Jörg R. schrieb:

Engelbert S. schrieb:

Der Bildschirm ist tadellos und liefert ein scharfes Bild - die Smartphone-Kamera kann das leider nicht richtig darstellen.

Keine Sorge, ich kann gut lesen. Ich würde Engelbert da blind vertrauen, aber nicht jeder User wird ihn kennen. Und denen würde so ein Hinweis ggf. helfen, nicht an eine geschöntes Angebot a'la kleinanzeigen zu denken.

Ja, es wächst eine Generation heran, die keine Röhrenmonitore mehr kennt. Und die Probleme beim Fotografieren derselben ebensowenig.

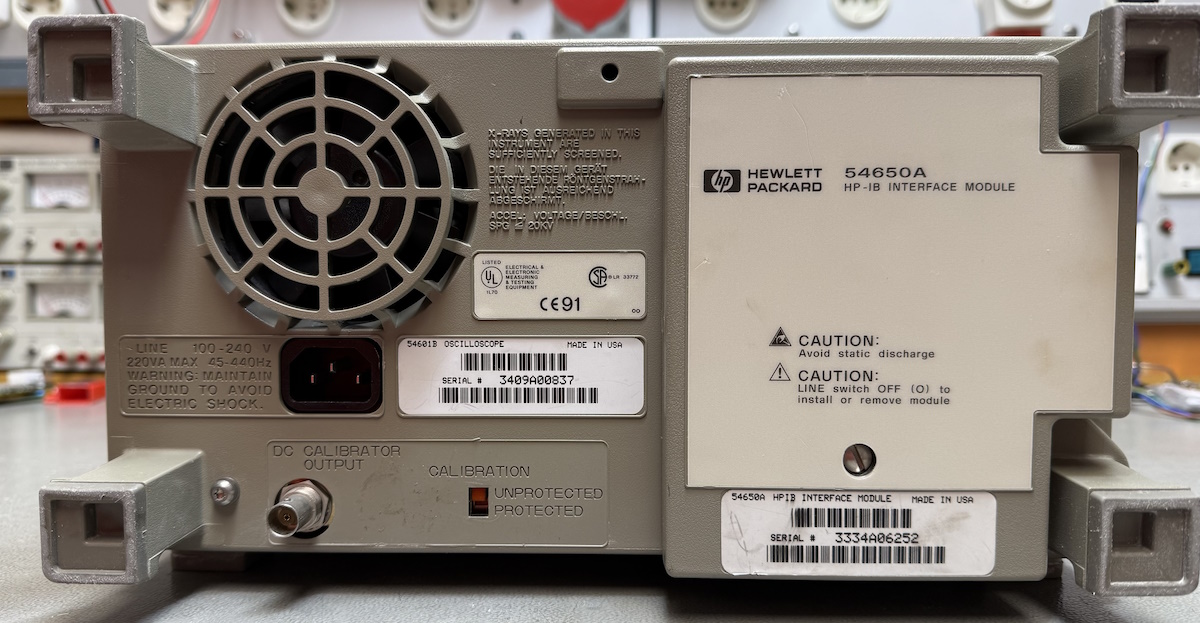

Hinten am Gerät steckt ein GPIB-Modul. Das könnte man noch erwähnen, denn dafür legt man auch schon 50 Euro hin. Für Screenshots ganz praktisch.

Ich verwende mein HP54602B immer noch sehr gerne, obwohl ich auch ein 350MHz MSO zur Verfügung habe. Für viele Sachen ist es durchaus verwendbar. Bedienung ist sehr intuitiv und klassisch.

Mit dem MSO tut man sich natürlich leichter mit embedded uC Projekten, weil man Busse wie I2C, SPI u.ä. dekodieren kann und auch sonst v.a. Nützliches kann. Auch Glitches sind leichter diagnostizierbar.

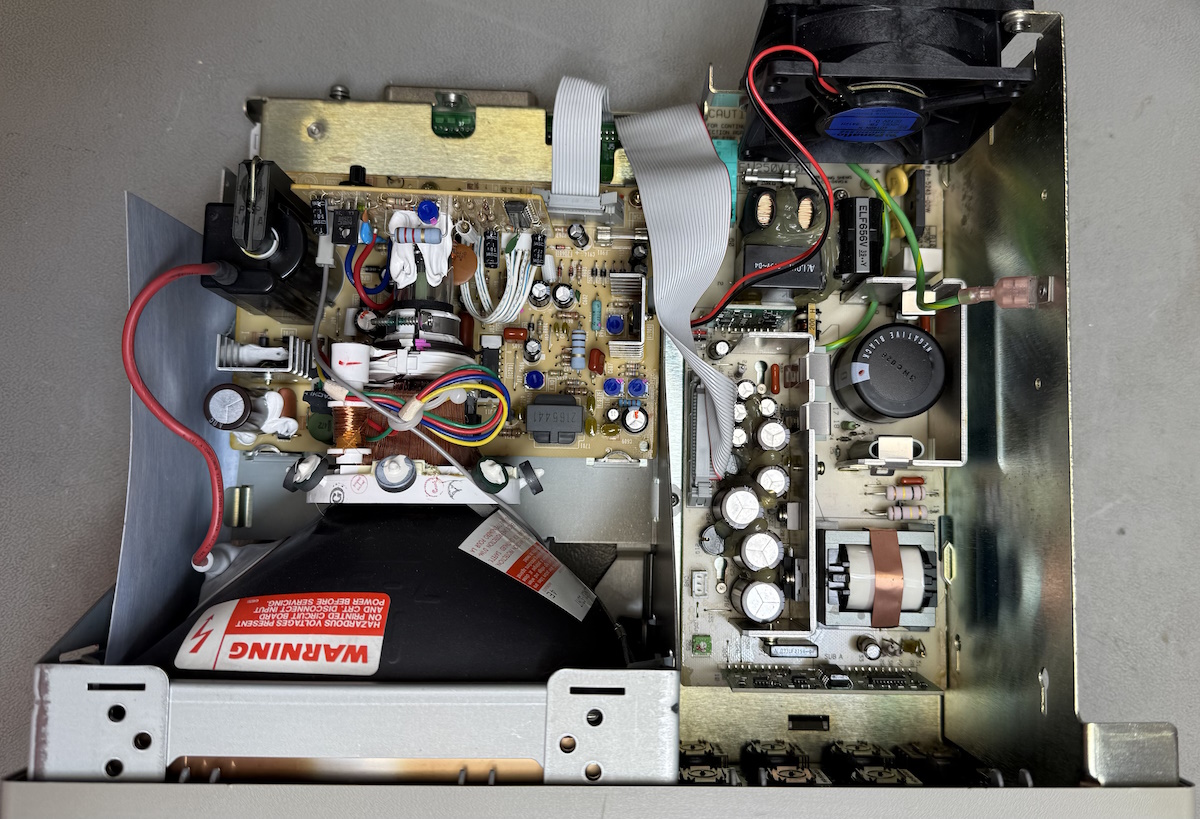

Trotzdem leistet mir das HP immer noch gute Dienste. Das einzige Problem bei diesen alten Schinken sind die Eingangsteiler Bereichsumschaltrelais. Manchmal gibt es Kontaktprobleme, die sich durch Flankenverzerrungen bemerkbar machen. Als vorübergehende Abhilfe kann man den Vertikalbereich Knopf ein paar Mal solange hin und her drehen, bis man das Klicken des Relais hört und dann geht es meist wieder einige Zeit. Zum Reparieren war ich aber bislang zu faul;-)

Ich empfehle übrigens, wer die Möglichkeit dazu hat, den Inhalt der EPROMS zu sichern. Meiner ist ja auch schon 30J alt.

Eine nette Feature ist GP-IB Fernsteuerung. Man kann zum Beispiel Messmasken eingeben und dann automatische GO/NO-GO Tests machen. In automatischen Testsystemen ist es recht praktisch.

Einen Vorteil haben aber die TFT Bildschirm Oszis: sie haben wenig Regaltiefe. Brauchen also wenig Platz.

Dafür kann man auf den neumodischen Kisten kein Tetris mehr spielen: https://m.youtube.com/watch?v=gmFPQJRkb5s

Je nach Firmware-Version kann auch Asteroids drin sein, oder nur eine Grafik mit den Namen der Entwickler.

Soul E. schrieb:

Dafür kann man auf den neumodischen Kisten kein Tetris mehr spielen: https://m.youtube.com/watch?v=gmFPQJRkb5s

Je nach Firmware-Version kann auch Asteroids drin sein, oder nur eine Grafik mit den Namen der Entwickler.

Meins hat Tetris.

Gerhard O. schrieb:

Meins hat Tetris.

Mein 54616B auch :)

Wer vier Kanäle wirklich braucht: Es sind nur 2 ADCs vorhanden.

Soul E. schrieb:

Hinten am Gerät steckt ein GPIB-Modul. Das könnte man noch erwähnen, denn dafür legt man auch schon 50 Euro hin. Für Screenshots ganz praktisch.

Wobei jemand, der noch GPIB-Ausrüstung hat, das sicher schon auf den ersten Blick gesehen hat. Und wer keine hat, aber unbedingt Screenshots benötigt, fährt mit einem anderen Gerät besser, weil billiger bei gleichen oder mehr Funktionen (als erst noch sehr teure GPIB-Interfaces für halbwegs aktuelle PCs zu besorgen ;-) ).

Aber nichtsdestotrotz: Der aufgerufene Preis für das Gesamtgerät ist absolut fair, und das Gerät ist auch noch für sehr viele Standardaufgaben sehr gut brauchbar.

Für einen Einsteiger oder Gelegenheitsbastler ohne zu abgehobene Ambitionen, in Kombination mit einem Low-Cost-Logic-Analyzer, eine Ausstattung, von der selbst viele gut ausgerüstete Hobbyisten vor Kurzem noch nur geträumt hätten. Damit kommt man schon verdammt weit.

Gruß Carsten

Danke für eure überwiegend positiven Kommentare zu meinem Angebot. Das Oszilloskop wurde übrigens inzwischen verkauft.

Gruß Engelbert

Zustimmung, tolle Kiste. Was mir nicht so dolle gefiel: HPIB machts ja auch möglich den mal mit einem Stiftplotter zu verbinden. Drückt man die zugehörige Taste geht der Spaß auch sofort los. Allerdings prügelt er dem Pen die Spitze platt weil jeder Dot vom Raster auch so und nicht anders, geplottet wird.... das toktoktok kann bis zu 9 Minuten dauern.

Bei der Konkurenz ( Tek ) sind da durchgezogene Linien am Raster, die zeichnet er in Windeseile aufs Papier.

lG Martin

Martin M. schrieb:

Drückt man die zugehörige Taste geht der Spaß auch sofort los. Allerdings prügelt er dem Pen die Spitze platt weil jeder Dot vom Raster auch so und nicht anders, geplottet wird.... das toktoktok kann bis zu 9 Minuten dauern.

Nur so ne Idee, aber wird das evtl. besser wenn man im Display-Menü die "Vectors" auf "on" schaltet?
