Neue Bauteile: Passives, Spannungsmanagement und MPUs

[Tam H. (Firma: Tamoggemon Holding k.s.) (tamhanna)]

Der Januar brachte eine ungewöhnliche Vielzahl von Bauteilen. Sowohl NXP als auch STMicroelectronics versuchen, die Einstiegshürde bei der Nutzung von MPUs abzuschwächen. Im Bereich der passiven Bauteile gibt es verschiedene Leistungssteigerungen, während Nutzer von GNSS-Empfänger das eine oder andere Zubehörteil bekommen.

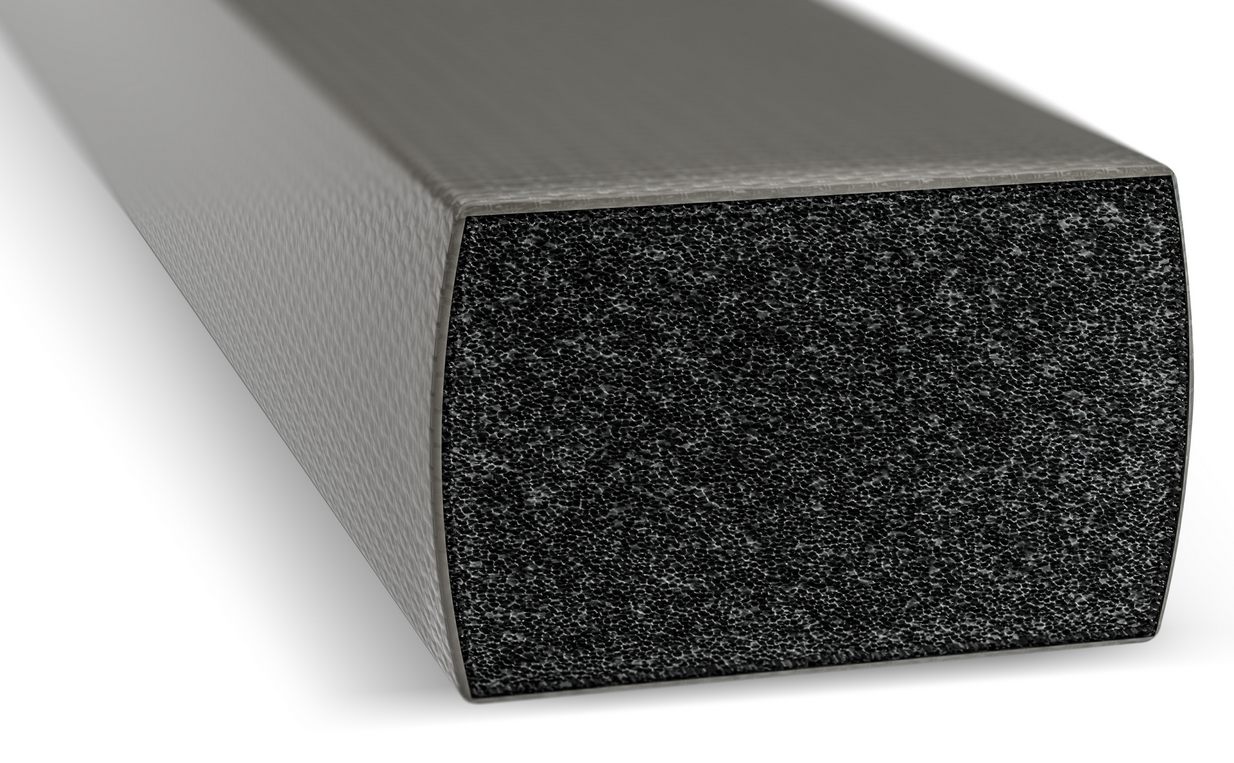

Würth WE-LT nun halogenfrei

EMI-Gaskets helfen - bei ausreichender Kompression - dabei, Gehäuse ausstrahlungsrobuster zu gestalten.

Bildquelle: Würth.

Im Hause Würth Elektronik gibt es nun eine neue Serie, die halogenfrei ist. Zu den sonstigen Spezifikationen vermeldet man folgendes:

The WE-LT halogen-free conductive textile gaskets feature shielding attenuation of over 80 dB at 100 MHz, a typical surface resistance of less than 0.08 ohms, and IP54 protection against dust and water. They are halogen-free and meet the requirements of EU Ecodesign 2009/125/EC as well as the RoHS Directive. Additionally, they achieve a UL 94 V-0 flammability rating.

The gaskets are available in various standard profile shapes: square, as well as D, C, P, L, M, and blade profiles.

SamTec Generate - Steckverbinder für Seitenkontakte

Desto weniger Steckverbinder ein System benötigt, desto kostengünstiger ist es. Im Hause SamTec lancierte nun eine Steckerfamilie, die vom Design her daran erinnert, was man von PCI, ISA und Co. her kennt.

Bildquelle: Santec.

Interessant ist, dass man im Rahmen der Ankündigung des Produkts die „Hochgeschwindigkeitseignungen“ gesondert hervorhebt:

The Generate 0.80 mm pitch edge card sockets feature Samtec’s proprietary Edge Rate contact system, specifically designed for high-speed, high-cycle applications. The surface of the Edge Rate contact is milled, creating a smooth mating surface area instead of a stamped contact that mates on a cut edge. This smooth mating surface reduces the wear tracks on the contact, increasing the durability and cycle life of the contact system. It also lowers insertion and withdrawal forces, allowing the connectors to be zippered when unmating.

Auf eine Anfrage nach mehr Bildmaterial antwortete Samtec freundlich, und lieferte folgende Zusatzinformation:

Not to point out the obvious, with the one titled “Samtec HSEC8-DP,” the DP stands for a differential pair design.  You’ll notice there are sets of two pins of the same height (for the differential pair signaling), with one short pin on either side (for grounding).  DP is used to reduce noise, improving signal integrity.

###STMicroelectronics SRK1004 – “direct Drive”-Gleichrichterkontrollbaustein Für Freunde der Synchrongleichrichtercontroller steht ein neues Bauteil ante Portas, das - wie im Folgenden beschrieben - robuster ist und mit weniger Unterstützungsschaltkreisen auskommt:

Dank des robusten Silizium-auf-Isolator-(SOI)-Prozesses von ST kann der SRK1004 den MOSFET sowohl in einer Low-Side- als auch High-Side-Konfiguration mit einer Drain-Source-Spannung von bis zu 190 V steuern. Mit einem weiten Versorgungsspannungsbereich von 4 V bis 36 V kann der IC in einer Low-Side-Konfiguration aus dem Ausgang des Wandlers oder in einer High-Side-Konfiguration aus dem Transformator gespeist werden. Dies ermöglicht es Designern, eine separate Hilfsstromversorgung zu vermeiden und so die Stückliste zu minimieren. Der SRK1004 enthält einen linearen Regler, der die interne Schaltung und den Gatetreiber des ICs versorgt sowie an einem Ausgangspin Leistung für externe Schaltungen bereitstellt.

Microchip MCP6C26 – nun AEC Q100-zertifiziert

Wer einen mit der INA210/1/2/3/4/5-Familie kompatiblen Strommeßverstärker benötigt und von AEC-Zertifikation profitiert, wird von Microchip mit einer „Aktualisierung“ eines eigentlich seit 2024 bekannten Bauteils bedient. Fortan ist der Verstärker - die Abbildung zeigt ein Prinzipschaltbild - auch gemäß AEC Q 100 zertifiziert.

Bildquelle: Microchip.

Stackpole: Sperrfeuer von neuen Widerstandsmaterialien und Designs.

Wer Widerstände als ausentwickelte Technologie ansieht, könnte falscher nicht liegen. Im letzten Monat lancierte Stackpole ein halbes Dutzend unterschiedlicher Widerstände bzw. Widerstandsmaterialien. Im Interesse der Kompaktheit hier eine kleine Zusammenfassung:

RMAN – Aluminiumnitrid für bessere Wärmeableitung
The RMAN series delivers exceptional power density with the following ratings:
    • 2.4 W in 1206 package size
    • 3.4W in 2512 package size

RNAN – Dünnfilmwiderstand hoher Leistungsklasse
 Stackpole’s newly released RNAN series leverages this advanced substrate technology to deliver high-power, high-reliability thin film chip resistors. The RNAN series offers industry-leading power density with ratings up to:
    0.5 W in 0603
    1 W in 0805
    2 W in 1206
    6 W in 2512


RMCA – AEC Q200-zertifiziert mit höherer Leistung
        The RMCA product line now includes two enhanced high-power options: the “-HP” and the even higher-rated “-UP” versions.  These variants elevate the power handling capacity of a given size by two to three times compared to standard models.

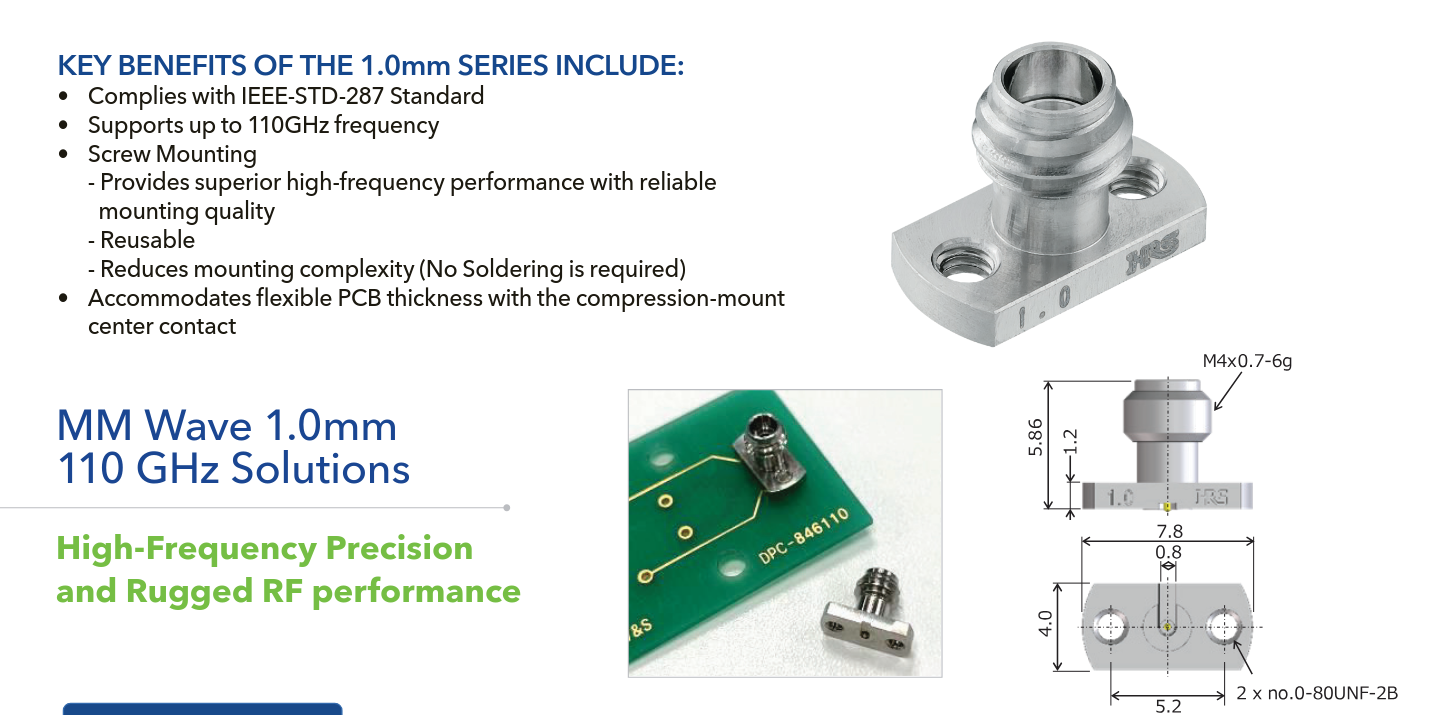

Hirose Electric 1.0mm Miniatur-Coax-Steckverbinder mit Grenzbandbreite von 110 GHz

Wer sehr schnelle Signale von A nach B bringen möchte, wird vom in der Abbildung gezeigten Produkt befriedigt. Zu beachten ist, dass es dem IEEE STD-287-Standard entspricht.

Bildquelle: Hirose.

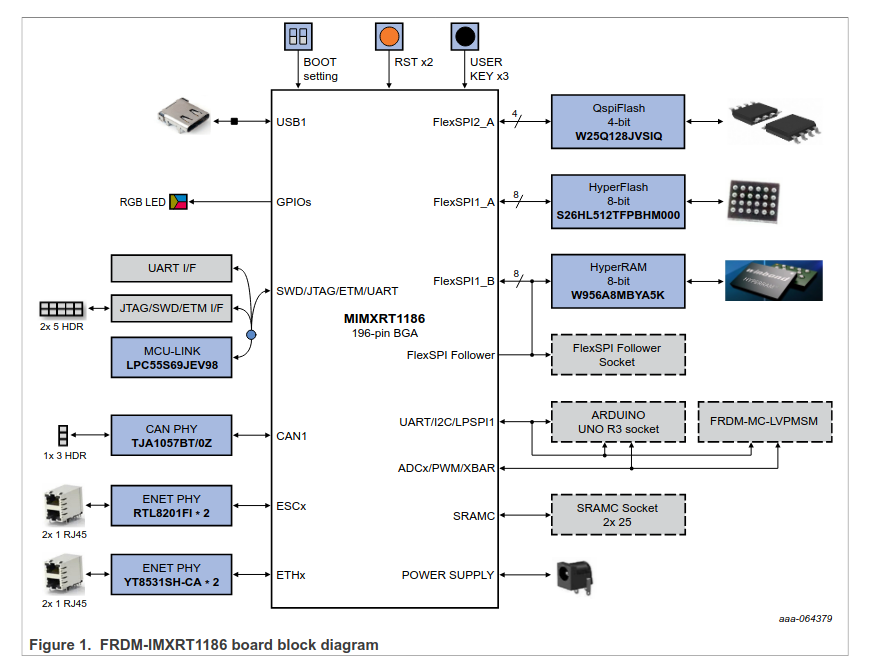

NXP FRDM-IMXRT1186 - MPU-Evaluationsboard mit verschiedenen Hardware-Interfaces.

Das Onlinenehmen von MPUs ist aufgrund des Bedürfnisses, DDR-RAM und Co. zu routen, eine immer interessante Aufgabe. Für die MIMXRT1186CVJ8C - sie besteht aus einem 800MHz Arm® Cortex®-M7 und einem 300MHz Arm Cortex-M33 - bietet NXP nun ein Evaluationsboard an, das - wie in der Abbildung gezeigt - mit seinem reichen Interfacekomplement beeindruckt.

Bildquelle: NXP

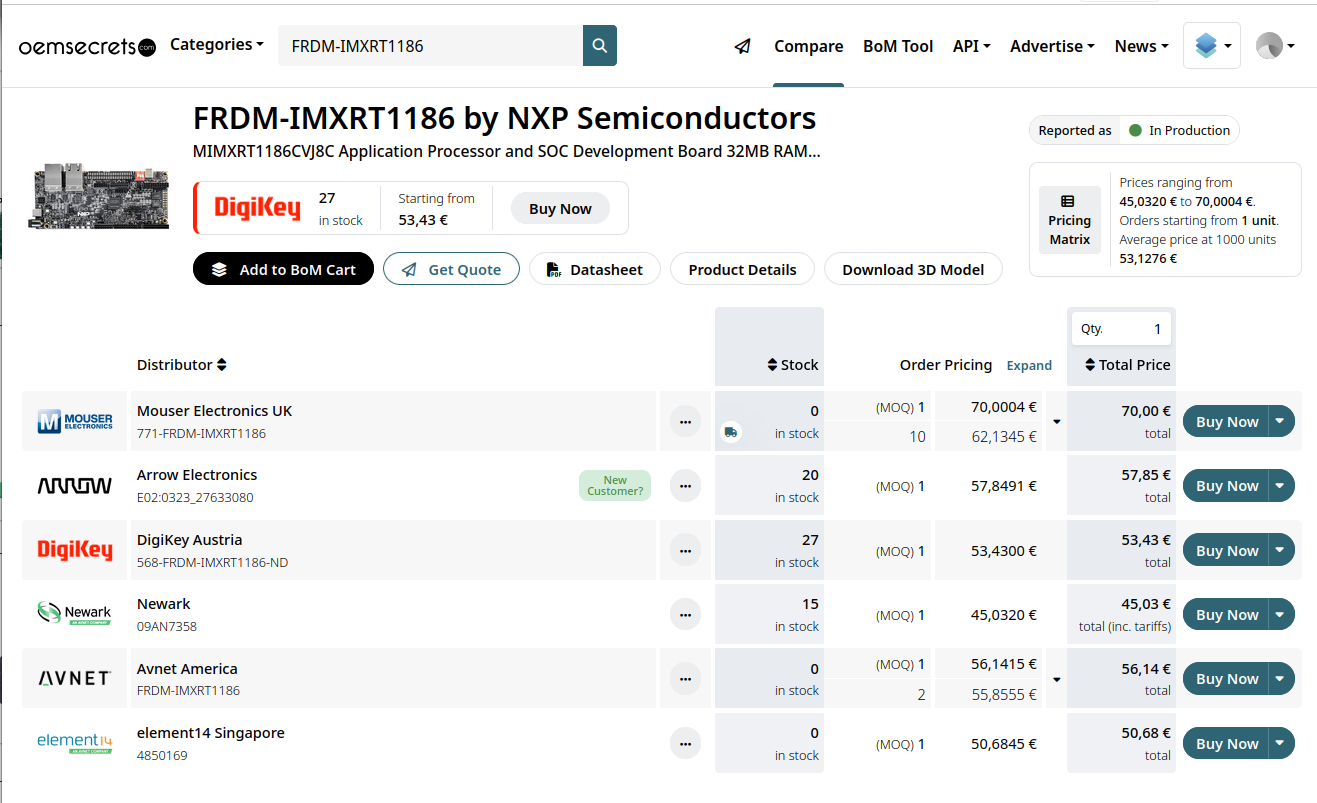

Insbesondere in sehr kleinen Serien kann es verlockend sein, derartige Evaluationsboards als eine Art Prozessrechner zu verwenden. Der OEMSecrets-Preisvergleich informiert dann über die zu erwartenden Kosten.

Bildquelle: https://www.oemsecrets.com/compare/FRDM-IMXRT1186

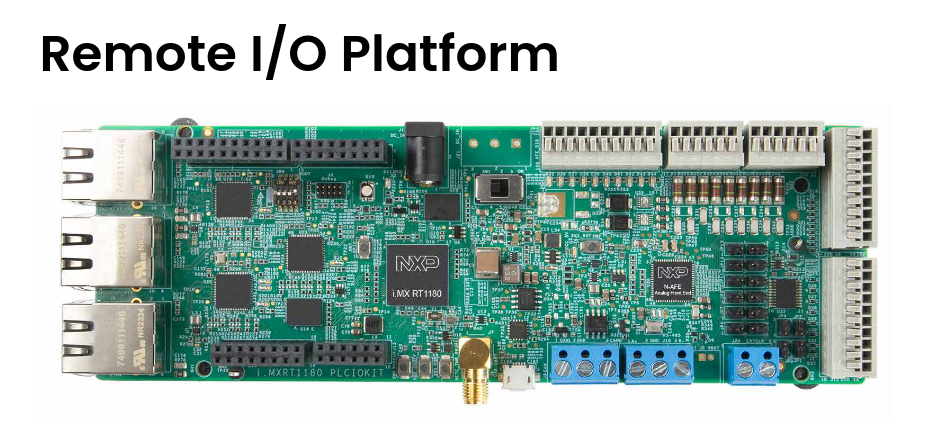

NXP PLCIOKIT - modulares Referenzdesign auf Basis des I.MX RT1189.

Das in der Abbildung gezeigte Board schlägt in eine ähnliche Kerbe - offiziell als validiertes Referenzdesign zur Realisierung verschiedener EA-Aufgaben beschrieben, wirkt es - zumindest optisch - wie ein Produkt, das man als EA-Karte verwenden könnte.

Bildquelle: NXP.

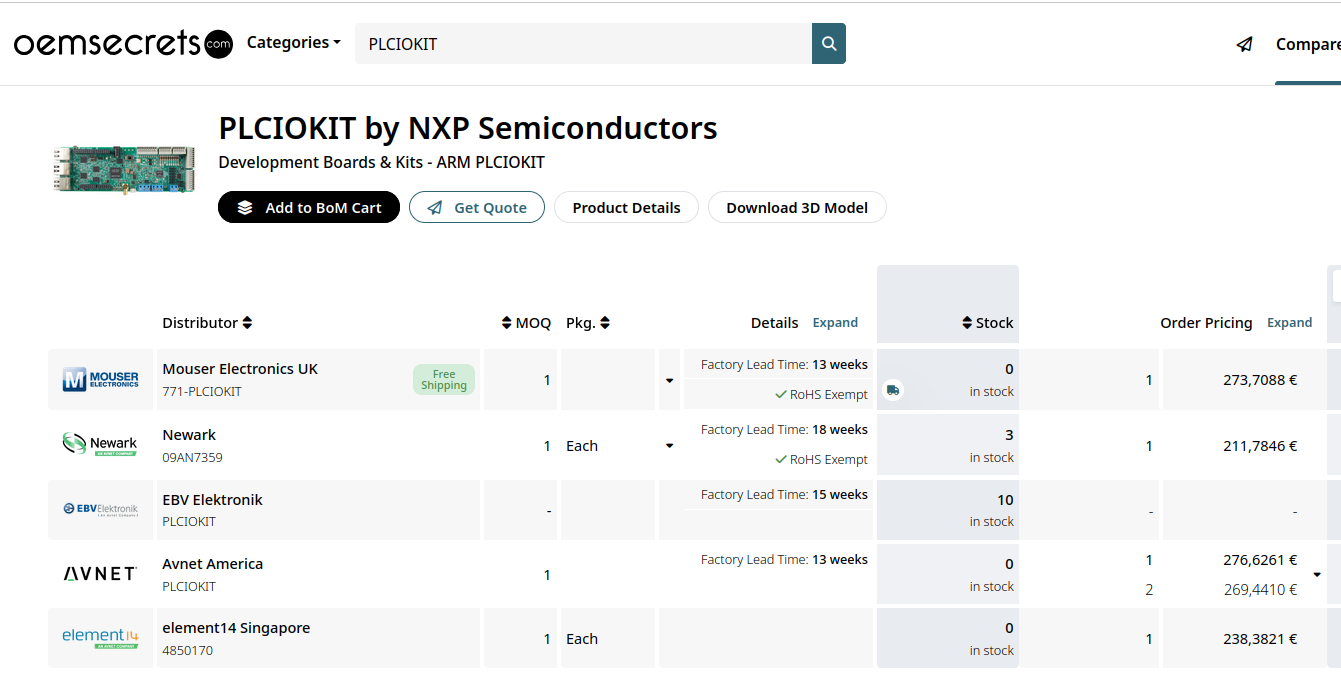

Um bei der P. T. Kundschaft keine Angst vor „direkter Konkurrenz“ aufkommen zu lassen, erweist sich NXP bei der Bepreisung konservativ. Weitere Informationen hierzu finden sich in der Abbildung.

Bildquelle: https://www.oemsecrets.com/compare/PLCIOKIT

STMicroelectronics STUSB4531 - USB PD-Controller mit „Kaltstartfähigkeit“.

Komplexe Protokolle wie USB-C ermöglichten die Übertragung von sehr großen Energiemengen. Meist gilt allerdings, dass das zur Verbindungs-Aushandlung notwendige Makeln Energie voraussetzt. STMicroelectronics bewirbt nun eine Serie von sehr flexiblen Controllern, die explizit für ihre Kaltstartfähigkeit erwähnt werden:

Dead battery mode (STUSB4531QTR and STUSB4531BJR) allows battery-powered systems to charge in any
battery condition. Being powered directly from the VBUS receptacle pins, the IC can run independently from the
application battery state of charge, even if it is fully depleted (SOC = 0%

Same Sky USB-KIT-001 - USB-C-Designkit unerwarteter Provenienz.

Wer zu USB-Controllern passende Steckverbinder sucht, kann nun auch bei Same Sky ein Design-Kit erwerben. Das um rund 80 Euro erhältliche Paket bietet dabei so ziemlich alles an, was das Designer-Herz begehrt. Unklar ist zum Zeitpunkt der Abfassung dieser Newsmeldung lediglich, ob das Design-Kit auch mit der von Würth bekannten automatischen Nachfüllung aufzuwarten weiß.

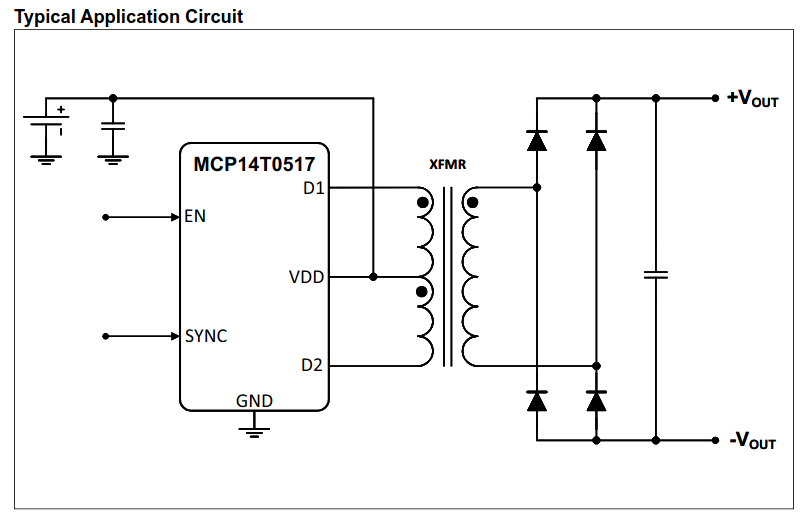

Microchip MCP14T0517 - Transformatortreiber für galvanisch isolierte Stromversorgungen.

Mit dem MCP14T0517 beweist Microchip, dass es auch im Bereich Energie-Management immer wieder interessante Neuigkeiten gibt. Am einfachsten versteht man des Pudels Kern, wenn man das gezeigte Prinzipschaltbild betrachtet.

Bildquelle: Microchip.

Zum sonstigen Schaltverhalten vermeldet Microchip folgendes:

Operational Input Supply Voltage Range:
3.0V - 5.5V
• Drive Current Capability: 1.7A Peak
• Switching Frequency Options: 150 kHz or
450 kHz

Texas Instruments TLA431, TLA432 All-Capacitor - kondensatorrobuste Referenz.

Alle Arten von Spannungsreglern neigen zu seltsamem Verhalten, wenn man sie mit zu wenig, oder aber zu viel Kapazität ausstattet. Texas Instruments legt nun die TLA43x-Serien neu auf und betont im Datenblatt, dass diese Regler komplett ohne Kondensator betriebsfähig sind und mit „beliebig hohen“ Ausgangskapazitäten zurecht kommen sollen:

The TLA431 and TLA432 devices are three-terminal
adjustable shunt regulators that are stable with all
capacitor loads. The devices are pin compatible with
the industry standard TL431 and TL432 but with
improved stability to support all capacitor loads.

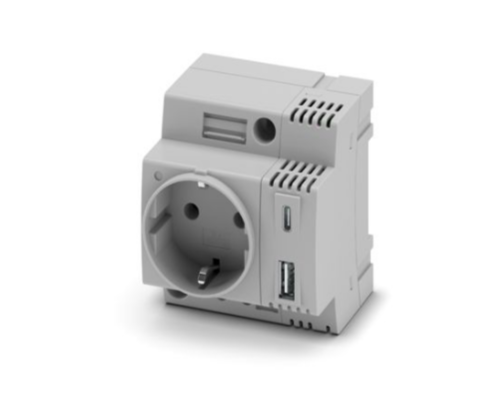

Phoenix Contact 1494812 et al - USB-Steckdosen-Kombination zur Hutschienenmontage.

Wer im Bereich der Hutschienenmontage unterwegs ist, wird das in der Abbildung gezeigte Produkt mit Sicherheit lieben. Zu beachten ist, dass es sowohl Varianten für 115 VAC als auch 230 VAC gibt.

Bildquelle: Phoenix Contact.

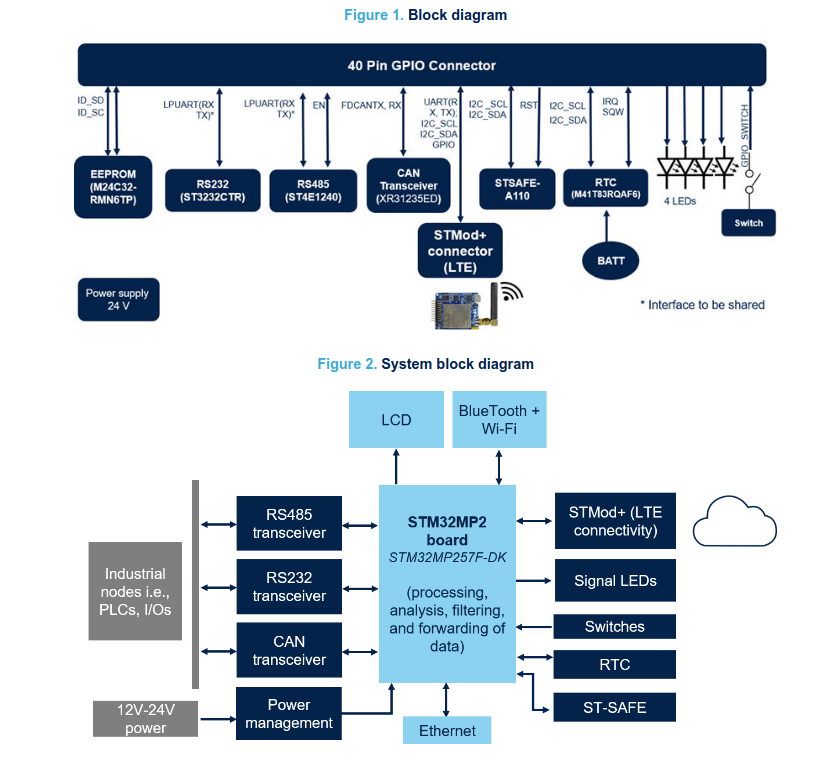

STMicroelectronics X-STM32MP-IGTW1 - EA-Expander für MPU-Evaluationsboard.

Einer der Gründe für die „breite Verbreitung“ der STM32-Plattform dürfte die Freigebigkeit im Bereich der Evaluationsboards und das gut durchdachte Erweiterungs-Ökosystem für ebendiese sein. Mit dem X-STM32MP-IGTW1 versucht STMicroelectronics nun, diesen Trick auch im Bereich der MPUs umzusetzen. Die Abbildung zeigt, auf welche Interfaces sich der P. T. Designer freuen darf.

Bildquelle: STMicroelectronics.

EATON 14DE - Sicherung mit 20KA-Aufbruchskapazität.

Wer mit sehr hohen Strömen, aber lediglich Gleichströmen, arbeitet, wird von EATON mit einer neuen Halbleiter-Sicherungsserie bedient. Der Nennstrom liegt im Bereich zwischen 40 und 125 A, während bis zu 20 KA sicher abgeworfen werden können.

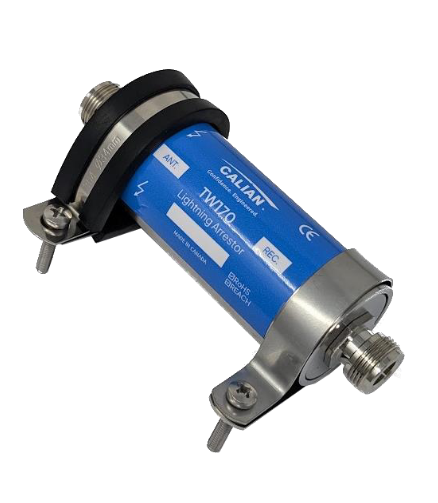

Calian TW170 - Blitzschutz für GPS-Empfänger.

Wer seinem GPS-Empfänger zu zusätzlicher Robustheit verhelfen möchte, kann den TW170 deployen. Er lässt sich - dies ist anhand der Abbildung klar ersichtlich - direkt in den Signalpfad bringen, und kümmert sich dann um die Absicherung.

Bildquelle: Calian

Calian TW16xB - GPS-Splitter mit parasitärer Versorgung

Wer bis zu vier GPS-Empfänger aus einer geteilten Antenne versorgen möchte, kann dies mit dem genannten Produkt tun. Hervorzuheben ist, dass die Versorgung - ähnlich einer aktiven Antenne - aus der Antennenspeisung der Empfänger erfolgen kann. Nun ist außerdem ein Failover implementiert, was man im Datenblatt folgendermaßen beschreibt:

First, it accepts power from all attached GNSS receivers and selects power from
a receiver using the following protocol. Port #1 is given priority if its voltage is
within the specified range (3.3 - 12.5 VDC). However, if port #1’s receiver is
disconnected or if its receiver power goes below the under-voltage or above the
over-voltage specification, the TW164B will switch to the next port in numerical
order, as long as its power and voltage are within the expected range. The
switching and port selection is, therefore, deterministic

CUI P78B-1000 - SIP3-Schaltregler als Ersatz für LM78xx.

Wer Linearregler durch Schaltregler ersetzt, erhöht die Effizienz. CUI - wir meinen hier den Teil von CUI, der nun zu BEL gehört - offeriert mit der P78B-Serie eine Familie von im SIP3-Gehäuse vorliegenden Schaltreglern, die „direkt“ anstelle eines LM78xx eingebaut werden können.

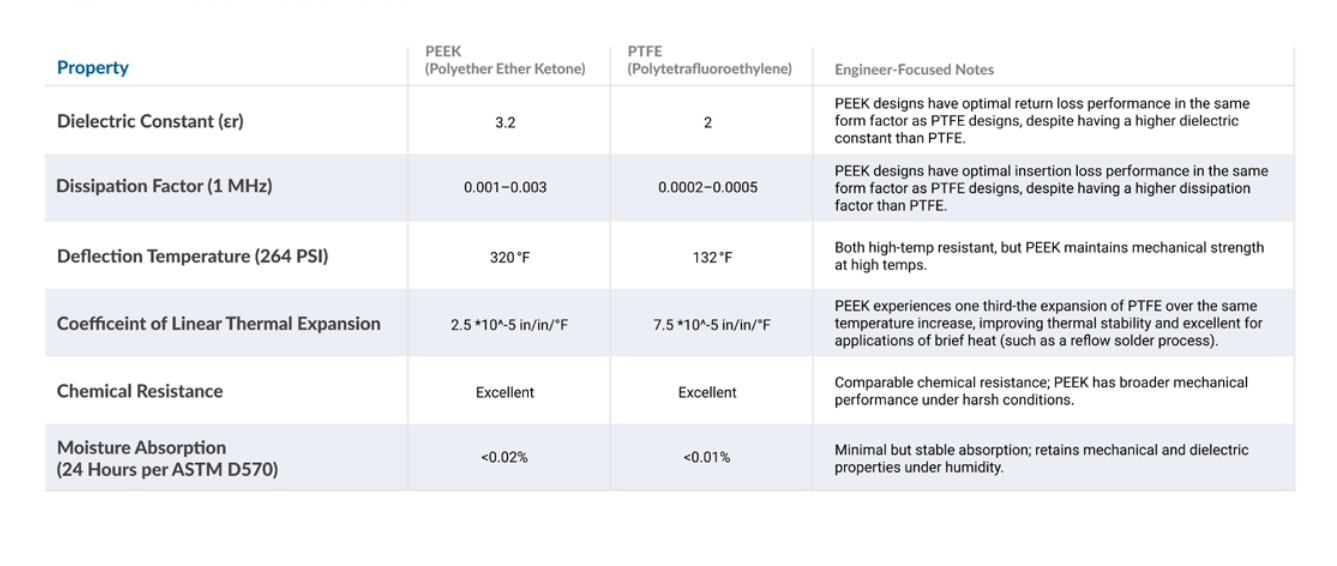

Amphenol RF PFAS-FREE SMA - RF-Steckverbinder mit umweltfreundlicheren Kunststoffisolatoren

„Substainibility“-Verbesserungen gehen nur allzu oft mit einer Reduktion der Performance einher. Amphenol RF lanciert eine Serie von RF-Steckverbindern, die einen umweltfreundlicheren Isolator-Kunststoff mitbringen. Besonders interessant ist, dass man - wie in der Abbildung gezeigt - verspricht, bessere RF-Performance liefern zu können.

Bildquelle: Amphenol.

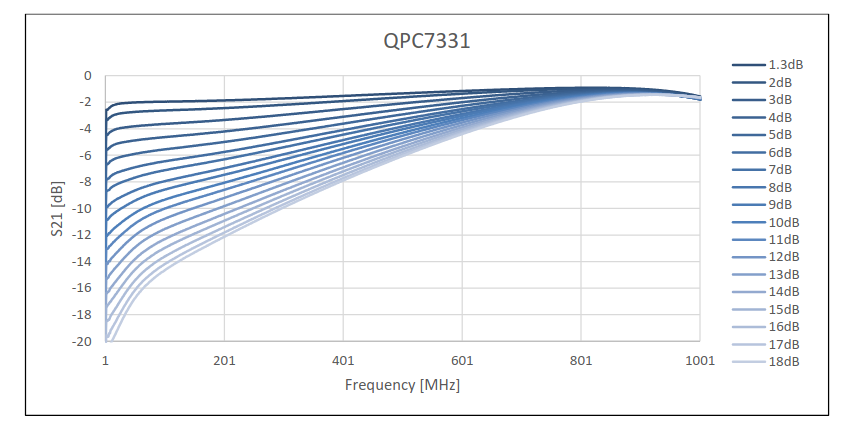

Qorvo QPC7331PCBA - einstellbarer Kabelverlustequalizer.

Das „seltsamste“ RF-Bauteil dieses Round-Ups stammt mit Sicherheit aus dem Hause Qorvo. Es handelt sich dabei um einen „variablen Attenuator“, dessen - einstellbares Verhalten - in der folgenden Kurve beschrieben ist.

Bildquelle: Qorvo.

Morse Micro MM-HL2 - WiFi Halow-Accesspoint.

Während die neueste Langstrecken-WLAN-Form ausprobieren möchte, bekommt von Morse Micro unter der MPN MM-HL2 ein preiswertes Router-Starter-Kit angeboten. Zu beachten ist, dass das Gerät in mehreren, landesspezifischen Varianten angeboten wird - es ist wichtig, die zur vorliegenden Geographie passende Variante zu erwerben.

M5Stack Chain Joystick / M5Stack Chain Key

Hintereinanderschaltbare Sensoren und Aktoren sind der letzte Schrei im Bereich Entwicklungsboard. Espressifs Modulbauer bietet mit der unter https://shop.m5stack.com/collections/for-chain en Detail beschriebenen Chain-Serie seit einiger Zeit ein dazu passendes Produkt an, das nun um Varianten mit einem Joystick und einem Taster erweitert wird. Interessant ist unter anderem, dass die eigentliche Rechenleistung nicht aus dem ESP32, sondern aus einer STM32-MCU stammt.

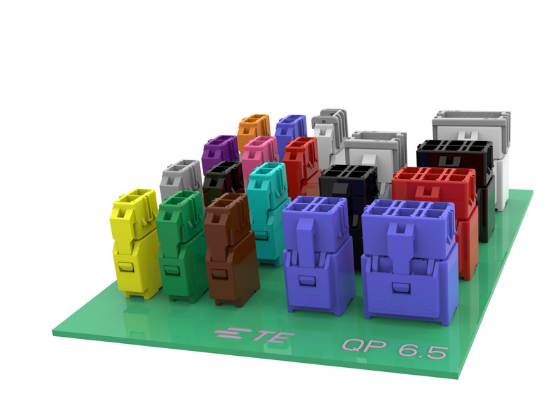

TE Connectivity QP 6.5 MULTI-COLOR - farblich einzigartiger PCB-Steckverbinder zur Stromversorgung.

In Systemen, in denen mehrere Voltage Rails zur Verfügung stehen müssen, ist das Falschrum-Anschließen im Rahmen des Zusammenbaus ein perpetuales Ärgernis. TE Connectivity begegnet diesem Problem durch einen neuen Energie-Steckverbinder, der - wie in der Abbildung gezeigt - in zwölf unterschiedlichen Farbvarianten erhältlich ist.

Bildquelle: TE Connectivity.

TMF0008 – SDQ-basiertes FRAM mit 8K Kapazität

Wer einen FRAM-Baustein begehrt, der über ein serielles Interface anzusprechen ist, wird von Texas Instruments mit dem TMF0008 bedient. Neben 8K Speicher bringt das Bauteil eine weltweit einzigartige Adresse mit. Zu beachten ist lediglich, dass das SDQ-Protokoll zwar ebenfalls mit nur einem Draht auskommt, allerdings mit dem von Dallas Semiconductor entwickelten One-Wire nicht wirklich kompatibel ist.

Lattice MachXO4 FPGAs werden bei Distributoren verfügbar

Die von Lattice an sich im Dezember 2025 vorgestellte MachXO4-Familie ist nun bei Distributoren verfügbar. Im Allgemeinen handelt es sich dabei um einen „Nachfolger“ von MachXO2 und MachXO3 - besonders hervorzuheben ist eine als Hot Socketing bezeichnete Fähigkeit. Dahinter steht der Gedanke, dass die FPGAs in „jedem“, also auch im nicht mit Energie versorgten Zustand, vollständig robust sind.

Phoenix PMD EM M-30 LR – Sensor – LoRA-Erdfeuchtigkeitsmesser “zum Wegwerfen”

Im Haus Phoenix Contacts gibt es einen Erdfeuchtigkeitsmesser, der - wie in der Abbildung gezeigt - als Fire and Forget-System vorgesehen ist.

Bildquelle: Phoenix Contacts.

Im Modul befindet sich eine Batterie, die den Sensor für 5-8 Jahre mit Energie versorgen soll. Da die Daten über Lora „exfiltriert“ werden, handelt es sich dabei um eine komplett drahtlos funktionierende (und nach Ansicht des Autors durchaus innovative) Meßmethode.

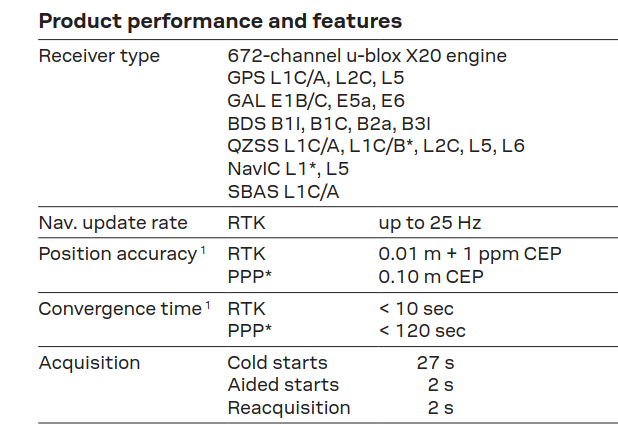

u-blox ZED-X20P – GPS-Modul mit Updaterate von bis zu 25 Hz

Im Hause u-blox gibt es ein neues GNSS-Empfängereodul, das dank Sensor Fusion verschiedene Satellitenkonstellationen und lokale Informationen auswertet. Lohn der Mühen ist - unter anderem - eine sehr schnelle Updaterate von bis zu 25 Updates pro Sekunde. Weitere Informationen zu den diversen Spezifikationen finden sich in der Abbildung.

Bildquelle: u-blox

Littelfuse SM15KPA-HRA – umfangreich zertifiziertes Transsil der höchsten Robustheitsklasse

Wer eine sehr stabile und für den Aeronautikeinsatz vorgesehene TVS-Diode begehrt, wird von Littelfuse mit einer ganzen Produktfamilie beglückt. Die in der Tabelle gezeigten Zertifikations-Spezifikationen gelten dabei für die gesamte Produktfamilie. Zu beachten ist lediglich, dass der Einzelstückpreis im Bereich von rund € 100 liegt.

Bildquelle: Littelfuse

knowles FM2 - nicht-magnetischer MLCC-Kondensator.

Insbesondere im Bereich der Medizinwlektronik kann es wünschenswert sein, MLCC-Kondensatoren aus minimalmagnetischen Materialien zu verwenden. Im Hause Knowls bietet man nun eine Serie derartiger Produkte an - die im Datenblatt befindliche Beschreibung liest sich folgendermaßen:

A range of X7R MLC capacitors with a guaranteed non-
magnetic / relative permeability of 1.000 and having a
customised design to achieve a lower ESR and
improved Q factor than normal X7R MLCC’s. Ideal for
critical applications such as NMR / MRI and where PIM
could potentially be an issue if nickel was present.

Amphenol Anytek XD+OP – Dupont-Pin mit “Push to Release”

Dupont-Pins erwartet man normalerweise im Laboreinsatz. Amphenol lanciert nun eine neue Serie von Steckverbindern mit 5 mm Pitch, die - wie in der Abbildung gezeigt - über eine Push-to-Release-Fähigkeit verfügen.

Bildquelle: Amphenol.

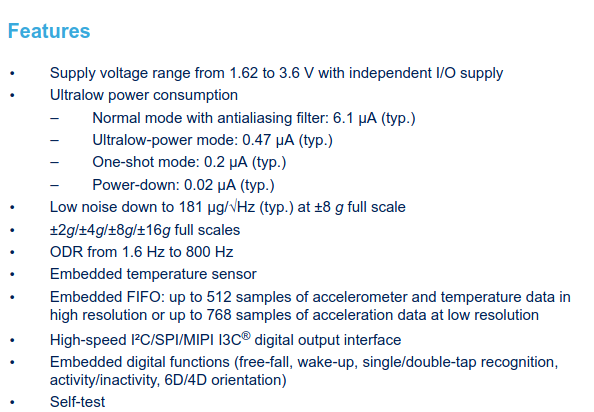

STMicroelectronics MIS2DU12 – Accelerometer mit extrem geringem Stromverbrauch

Im Hause STMicroelectronics ist man bemüht, immer mehr smarte Funktionen in die hauseigenen Acerollermeter zu verpacken. Mit dem MIS2DU12 wendet man sich nun ganz dem Stromverbrauch zu. Neben einem optimierten internen Aufbau spendiert man einen umfangreichen FIFO-Speicher, der die erarbeiteten Daten zwischenspeichern kann. Sinn ist, dass der (energiehungrige) Host-Mikrocontroller mehr Zeit im Stand-by verbringen kann, bevor er zwecks Aberntung der gesammelten Informationen aufgeweckt werden muss.

Bildquelle: STMicroelectronics.

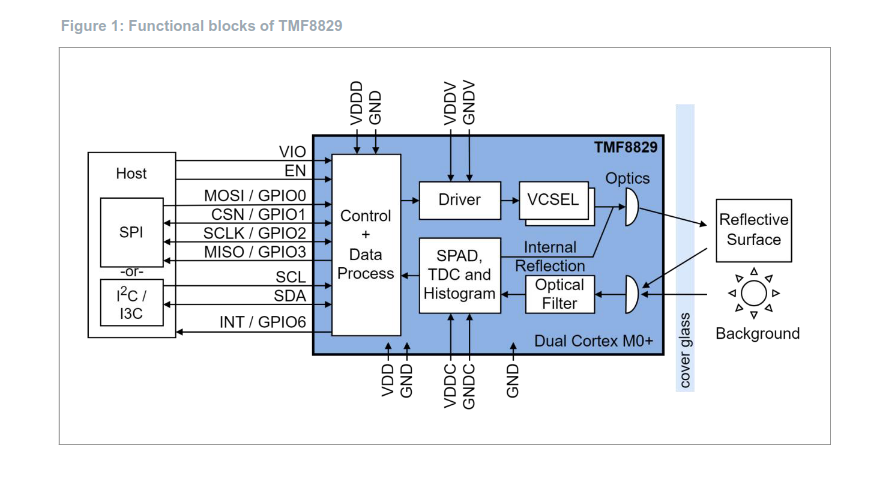

ams OSRAM TMF8829 – neues Depth of Flight-Modul

Im Hause ams OSRAM steht ein Time-of-Flight-Tiefenscannermodul zur Verfügung, dass eine „variable“ Auflösung zwischen 8 x 8 und 48 x 32 Pixeln bietet.

Bildquelle: ams OSRAM

Hervorzuheben ist außerdem, dass das Design des Sensors besonders robust gegen „Verschmutzungen“ des Deckglases sein soll:

Internally, the TMF8829 uses dToF histograms and peak detection, and therefore, it is highly
tolerant to smudges on the cover glass. Additionally, the TMF8829 can handle multiple objects
per depth point simultaneously without degrading accuracy. It reports the distance of all depth
points with a resolution of 0.25 mm.

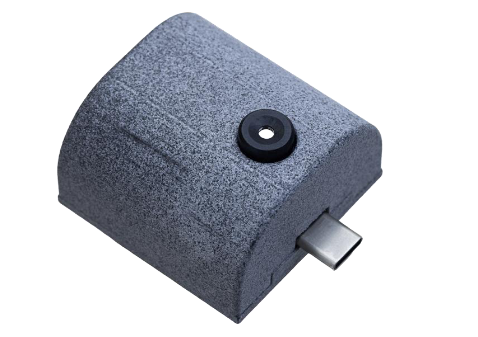

Melexis DVK90642 – cloud-freie Personenerkennung, nun per USB

Melexis nutzt die hauseigenen Infrarot-CCDs seit einiger Zeit zur Durchführung von Personen-Zählungen. Nun steht ein per USB-C ansprechbares Evaluationsboard zur Verfügung, das die direkte Inbetriebnahme erleichtert.

Bildquelle: Melexis
