sensor/aktor Steckverbinder M8 4pol gesucht

[Tom H. (toemchen)]

Hallo zusammen,

ich suche unkonfektionierte Stecker und Buchsen für
Sensor/Aktor-Verbindungen M8 4polig.
Am liebsten sogar nur das Kontakte-Innenteil ohne die Verschraubung und
Zugentlastung.

Ausführlicher:
Ein Hersteller für kleine Linearantriebe für optische Aufbauten hat
dieses Stecksystem als Daten-Daisychain ausgewählt.
Ich habe mit diesen Linearantrieben eine Produktionsvorrichtung gebaut,
aber die Verdrahtung hat sich mit diesen super-robusten, starren Kabeln
und Verschraubungen als anstrengend herausgestellt. Die Robustheit
dieser mindestens 0,5m langen Kabel ist an dieser Stelle überhaupt nicht
nötig und sogar sehr störend.
Es endete vorerst damit, daß ich fertige Kabel zerschnitten und ganz
kurz und ohne starren Mantel wieder verbunden habe.
An einer Stelle habe ich auch aus konfektionierbaren Steckern nur das
eigentliche Kontaktteil verwendet und ein eigenes, kurzes Kabel gelötet.
Diese Fertgkabel und Stecker sind fürs
Rumprobieren-Zerschneiden-Verhunzen, oder zig Varianten bestellen bis
zufällig das richtige dabei ist, ganz schön teuer.
Deshalb würde ich das jetzt gerne richtig anpacken und etwas zielsicher
passendes in gewisser Stückzahl besorgen.
Einfach Steckerteil und Buchsenteil, je 10-20 Stück.

Habt Ihr da Ideen?

Viele Grüße
Tom.

[Nick (b620ys)]

Tom H. schrieb:
> Einfach Steckerteil und Buchsenteil, je 10-20 Stück.

Hab ich dich falsch verstanden?
https://stex24.com/de/m8-stecker-4-polig?p=1&properties=fd2742a53f0bc2ab0326c71ccb44ab04

[Carsten R. (carsten_r140)]

Die Teile haben mir beigebracht Datenblätter genauer anzuschauen...

Die Belegung bei denen geht nicht einmal ringsum...
 2 4
1   3

[Tom H. (toemchen)]

Nein, Du hast mich im Prinzip richtig verstanden.

Genau dieses Stecksystem meine ich.

Aus dem Stiftstecker konnte ich das eigentliche Kontaktteil einzeln
rausextrahieren, bei der Buchse war das nicht so leicht.

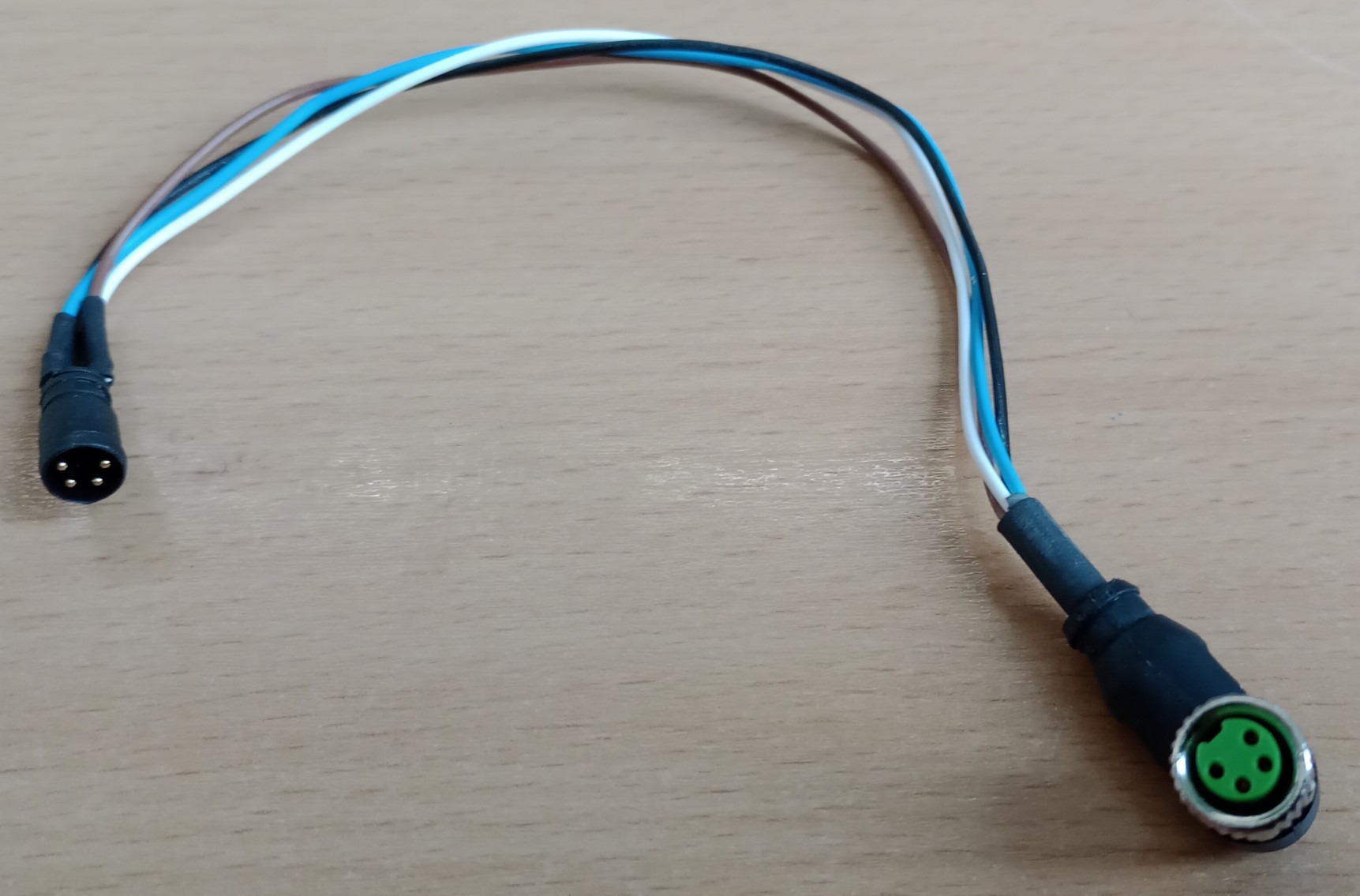

Das kurze Verbindungskabel im Foto entstand aus einem fertigen Kabel mit
Buchse und jenem Stecker-Innenteil.
Es hat aber immer noch die relativ steifen Innenadern des Originalkabels
und die Verschraubung auf der Buchsenseite.
Noch lieber wäre mir das ganze ohne Verschraubung, mit selbst
angelöteten normalen 0,14mm2-Adern.
Das konterkariert zwar die ursprüngliche Idee der robusten
Sensor-Aktor-Verbindung, aber hier ist die Anwendung ganz anders: Es
gibt keine Vibration und keinen Schmutz, das ganze läuft im Reinraum und
sogar zeitweise in Vakuum.

Ja, ich weiß schon, ich will karierte Maiglöckchen.

[H. H. (Gast)]

Tom H. schrieb:
> ich will karierte Maiglöckchen.

Das macht die KI.

[Soul E. (soul_eye)]

Tom H. schrieb:

> Aus dem Stiftstecker konnte ich das eigentliche Kontaktteil einzeln
> rausextrahieren, bei der Buchse war das nicht so leicht.

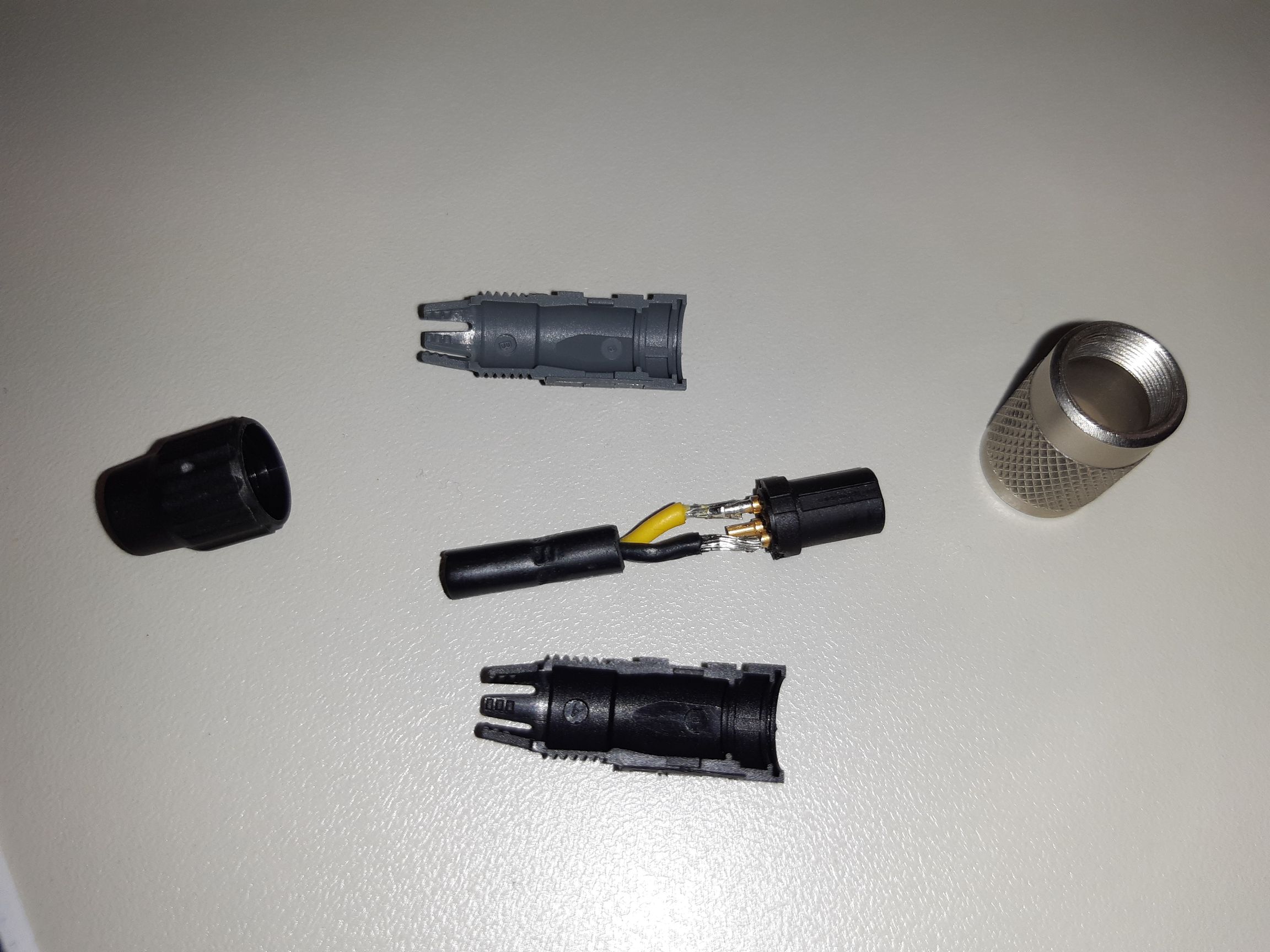

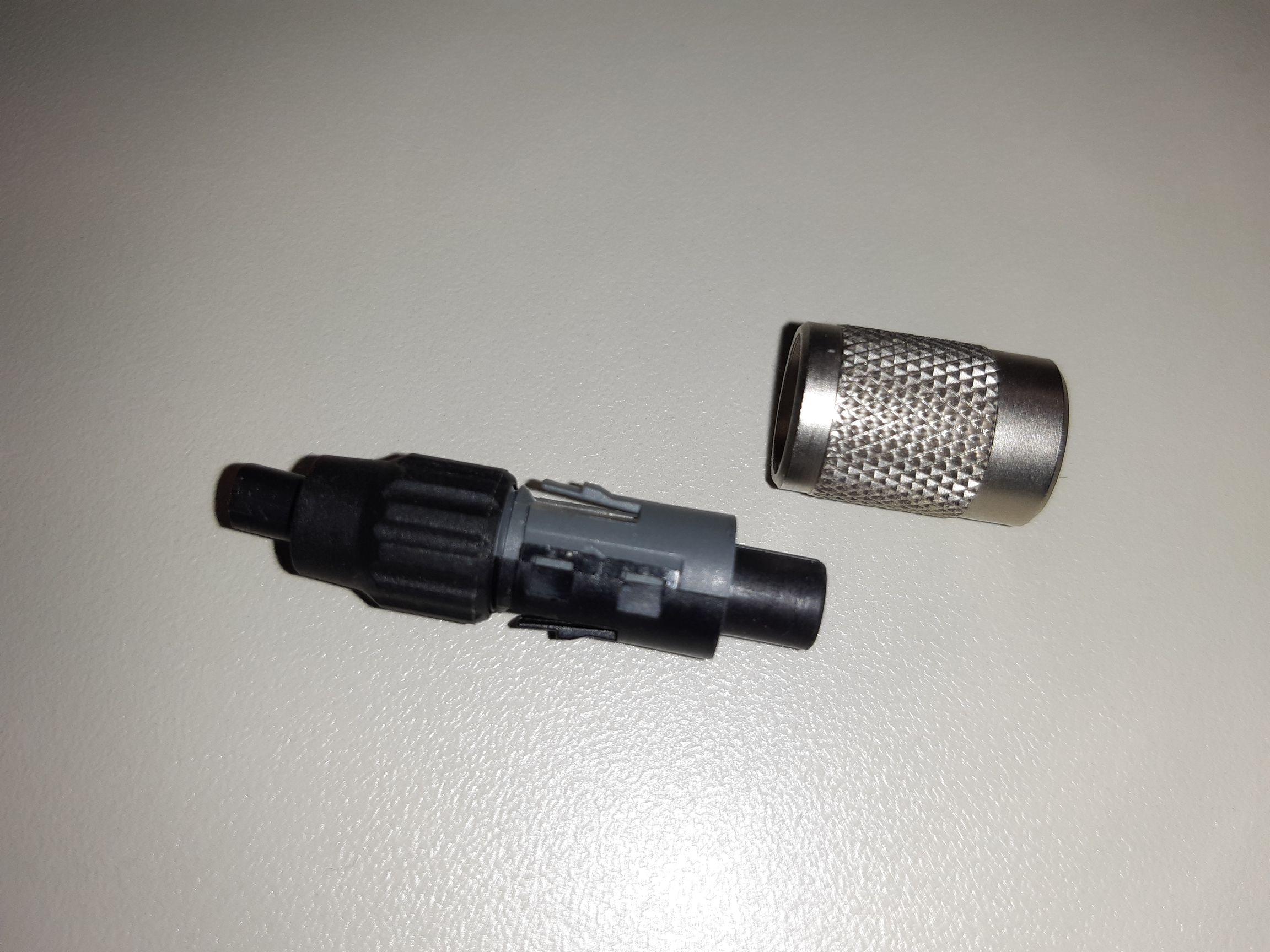

Da sind hinten zwei Klipse. Wenn man die zusammendrückt, kann man die
Mutter nach vorne abziehen.

Wenn Du die Stecker einzeln kaufst, kannst Du beliebig dünne Kabel
anlöten. Und da sind noch viel mehr Teile, die man weglassen kann ;-)

[H. H. (Gast)]

https://www.tme.eu/de/details/m8s-04pfft-ee8001/m8-steckverbinder/amphenol-ltw/m8s-04pfft-ee0001/

[Sebastian R. (sebastian_r569)]

H. H. schrieb:
>
https://www.tme.eu/de/details/m8s-04pfft-ee8001/m8-steckverbinder/amphenol-ltw/m8s-04pfft-ee0001/

Wollte ich gerade sagen.

Amphenol Conec bietet die Kontakteinsätze einzeln an:
https://conec.com/catalog/de/rundsteckverbinder-sensor-actor-line/a0001_flansch1-a00013_m8x1.html?_=1770722264482&amp%3Bamp%3Bamp%3Bproduct_list_limit=36&product_list_limit=36

[Rainer W. (rawi)]

Carsten R. schrieb:
> Die Belegung bei denen geht nicht einmal ringsum...

So passiert es, wenn man zu einem etablierten Stecksystem kompatibel
bzgl. der Pin-Zuordnung bleiben möchte (Pin 3 = Gnd, ganz außen).

[Tom H. (toemchen)]

Danke für Eure Hinweise.

Sorry für diese etwas unausgegorene Anfrage. Ich greife dieses Thema mit
Abständen von mehreren Monaten immer wieder auf, und irgendwie stellte
sich das Gefühl ein, daß sich ein unbefriedigender Haufen teurer
unbrauchbarer Fertigkabel und teilweise unbrauchbarer Steckverbinder
anhäuft, mit Einzelpreisen von über 10 bis gerne mal 30€.

Jetzt sehe ich ein bißchen klarer.

Die Einsätze zum Einlöten in PCB sind interessant, auch natürlich in
Hinblick auf die Stückpreise von ca. 5€. Nicht daß es mein persönliches
Geld wäre und nicht daß es unsere Firma umbrächte, aber es stellte sich
wie gesagt so eine unbefriedigende Gefühlslage ein. Das Problem ist hier
die Beschaffung. Gerne hätte ich die Variante für THT-Einlöten, den die
SMD-Variante scheint nur so kurze Stummel untenraus zu haben, an die
sich Kabel schlechter anlöten lassen. Aber genau diese THT-Variante ist
wieder nicht lagernd...

Schon kurz vor dieser Anfrage habe ich nochmal konfektionierbare Stecker
und Buchsen bestellt, Phoenix Contact über Conrad Electronic, ca. 13€
das Stück.
Und das wird wohl der gangbare Weg sein, vielleicht noch Amphenol über
Mouser oder Digikey (das sind die üblichen Beschaffungswege hier) für
1-2€ weniger.
Dann wirds halt nicht gleich der "jeweils 20 Stück" Bastelpool, sondern
eher bedarfsorientiert bestellt.

Also, danke nochmal, viel weiter muß man es jetzt nicht vertiefen.

Es sei denn, es kommt jemand mit nem 20er Set bei AliExpress um die
Ecke, das darf er dann gerne hier kundtun :-)
